Inhaltszusammenfassung für QUANTYA EVO1 Strada

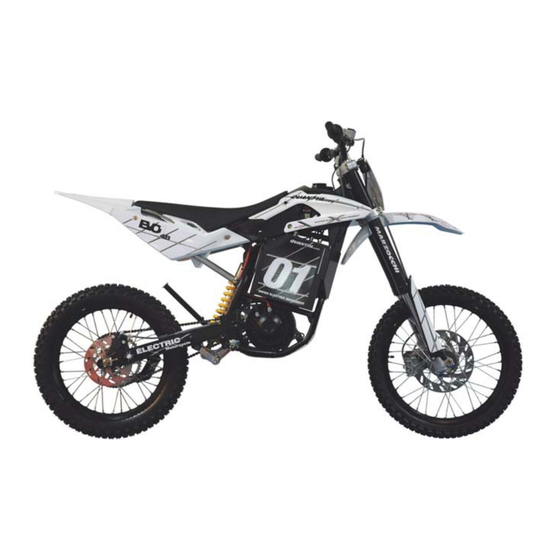

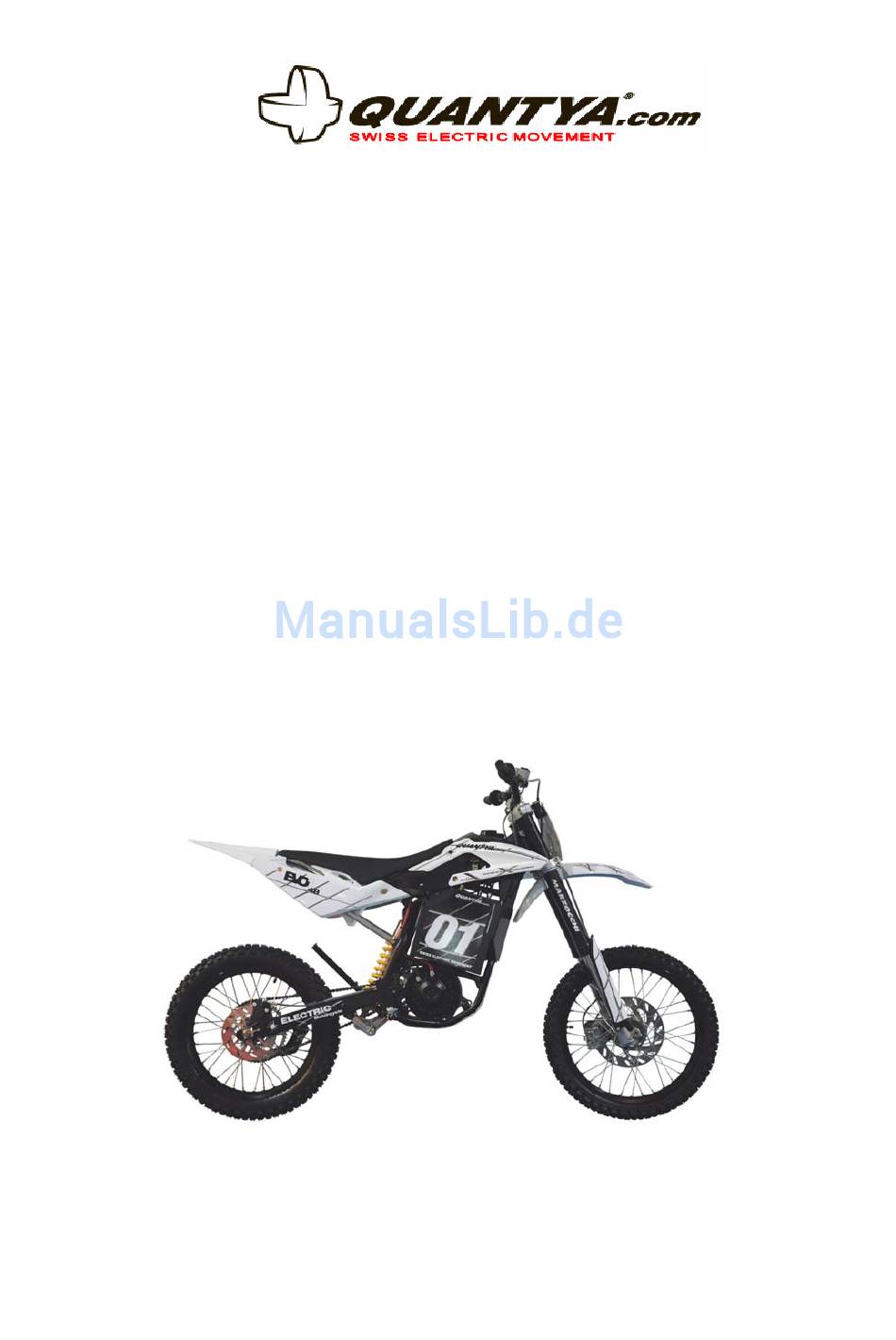

- Seite 1 BETRIEBSANLEITUNG QUANTYA EVO1 Modell Strada und Track...
-
Seite 2: Einleitung
EINLEITUNG ® Wir danken Ihnen, dass Sie sich für ein elektrisches Motorrad QUANTYA entschieden haben, welches durch den schweizerischen Hersteller von Fahrzeugen mit elektrischem Antrieb ® QUANTYA SA gebaut wurde. Dieses Fahrzeug ist das Resultat von Studien, Forschungen und einer langjährigen Erfahrung und wurde strengen Kontrollen unterworfen, um ein optimales Funktionieren zu garantieren. - Seite 3 • Die elektrischen und elektronischen Teile vor Eindringen des Wassers schützen • Zur Ladung der Akkumulatoren muss man sich vergewissern dass die elektrische Quelle ® für die Potenz des Ladegerätes QUANTYA geeignet ist (1’100W). • Keine Systemänderungen vornehmen. • Jegliche Schweissarbeiten und Änderungen sind nur durch bewilligtes und geschultes Personal vorzunehmen.
-
Seite 4: Inhaltsverzeichnis
INHALTSVERZEICHNIS 1 - Allgemeine Informationen Seite Technische Eigenschaften Erkennungsdaten Armaturenbrett Schlösser Anlasser und Lenkerblockierung Sattel 2 - Gebrauchsanweisungen Sicherheit und Lenkvorschriften Last Reifen Einfahren Kontrollen vor Gebrauch Gebrauch des Fahrzeuges Autonomie Batterie – Laden Funktionsstörungen 3 - Unterhaltsvorschriften Allg. Unterhalt und Pflege des Motorrades Kontrollkarte für periodischen Unterhalt Unterhalt des Motors Kontrolle Bremsen, Lenkung, Kette, Schlösser... -
Seite 5: Allgemeine Informationen
Radabstand : 1.380 mm Motortyp: elektrisch, Gleichstrom mit permanenten Magneten Nominelle Leistung: 8.5 kW Nominelle Spannung: 52 V ® Batterie: QUANTYA LiPo 48 Batteriemenge: 19 Kg Leistung: 40 Ah (Ampère/Std) Position: zentral Batterie-Ladungsgerät: elektronisch mit Anzeige der Ladung und Anomalien... -
Seite 6: Erkennungsdaten
Die Fahrgestell-Nummer ist auf der rechten Seite der Lenkröhre eingestanzt. Motornummer Die Motornummer befindet sich auf einem Schildchen welches auf dem Motor angebracht ist. TDM60E148769????? Nummer Fahrgestell Motornummer Quantya SA Riva Paradiso 26 - 6900 Lugano e11*2002/24*????*00 TDM60S14876900001 www.quantya.com Siegel Garantie Akku Garantiesiegel Steuergerät... -
Seite 7: Schaltbrett Und Kommandos
1.3 Schaltbrett und Kommandos LEGENDE: 1. Tachometer 2. Kilometerzähler 3. Lichtschalter 4. Schalter Blinker 5. Schalter akustisches Signal 6. Anzeige über Fahrstunden 7. Anzeige Ladung Akku 8. Starter (Fig. 2) 1.4 Schlösser Das Fahrzeug besitzt 2 Schlüssel (einer als Reserve) Die Schlüssel erlauben: •... -
Seite 8: Starten Und Deblockierung Der Lenkung
1.5 Starten und Deblockierung der Lenkung Die Anlasserspule (Fig.3) hat 2 Positionen: • on / off Starten des Fahrzeugs (Fig. 3) Um das Fahrzeug zu starten Schlüssel in Schloss einstecken und drehen bis zur Position „Starten des Fahrzeuges“. Vor dem Abfahren einige Sekunden warten. Um die Lenkung zu blockieren (Fig.4), mit der Lenkstange ganz nach links gerichtet den Schlüssel einstecken und im Gegenuhrzeigersinn drehen bis zur Position „Blockierung eingeschaltet“, dann Schlüssel herausziehen. -
Seite 9: Sattel
1.6 Sattel Im Unterteil des Sattels (Fig.5) befindet sich die Batterie 12V für die Beleuchtung und Accessoires ® (nur bei Modell “QUANTYA Strada“) Leerraum Batterie Beleuchtung (Fig. 5) Blatt von 30... -
Seite 10: Gebrauchsanweisungen
2 – GEBRAUCHSANWEISUNGEN 2.1 Sicherheit und Lenkungsratschläge • Für eine sichere Lenkung möchten wir Ihnen einige elementare Anweisungen für den ® Gebrauch der QUANTYA in Erinnerung rufen. • Das Strassenverkehrsgesetz respektieren. • Fahren mit beiden Händen auf der Lenkung und die Füsse auf dem Trittbrett. -
Seite 11: Zulässige Belastung
Korrekter Druck Überdruck 2.4 Einfahren ® QUANTYA benötigt kein Einfahren; es ist jedoch angebracht nach den ersten 50 Betriebsstunden alle Schlösser und die Funktion aller Teile zu kontrollieren. Während der Anfangsphase und der normalen Betriebsdauer immer die in Kapitel 3 aufgeführten Kontrollen durchführen. -
Seite 12: Kontrollen Vor Gebrauch
2.5 Kontrollen vor Inbetriebnahme Um die Beständigkeit der Leistung des Fahrzeuges zu erhalten muss periodisch eine Vorkontrolle der folgenden Punkte vorgenommen werden: BEZEICHNUNG KONTROLLEN Reifen Kontrolle Druck/Abnützung/Schäden. Prüfen dass die Komponenten des Muttern, Schrauben, Bolzen Fahrgestelles, Aufhängung und Räder gut angezogen sind. -
Seite 13: Benutzung Des Fahrzeuges
Auf dem Schaltbrett auf der linken Seite des Lenkers brennt die Kontrolleuchte ON (grün) (1) und signalisiert den Kontakt zwischen Batterie und der elektrischen Komponente des ® Fahrzeuges (nur für Modelle “QUANTYA Strada“). • Wenn keine Beschädigungen oder Anomalien auftreten brennt die Anzeige für die Ladung der Akkumulatoren (3). -
Seite 14: Autonomie
2.8 Akku – Laden der Akku Gefahren – Verbote – Vorschriften ® QUANTYA SA lehnt jegliche Verantwortung ab für unangemessene Benützung der Batterie da das Nichtbeachten der Vorschriften für den Unterhalt die Nutzungsdauer in Frage stellen und Schäden an Sachen, Personen, Tieren und Umwelt verursachen kann. - Seite 15 Achtung: • Die Verbindungskabel der Akku nie vertauschen. • Nicht versuchen die Akku abzumontieren. • Die Stecker der Akku oder des Ladegerätes nicht ersetzen. • Von Kindern fernhalten. • ® Nur ein Ladegerät von QUANTYA zugelassen verwenden Blatt von 30...
- Seite 16 Aufladen der Batterie: WICHTIG: Ladegerät zuerst an das Motorrad und nachher an den Strom anschliessen • Kontrollieren dass die Spannung die richtige ist für das ausgewählte Modell. • Das Ladegerät an das Motorrad anschliessen. • Den Stecker des Ladegerätes an das Netz anschliessen. Nach erfolgtem „check“ beginnt das Laden der Batterie und auf dem Display erscheint die Intensität des Ladens (Ampère) und eine Schrift „BAT“...
- Seite 17 Achtung Keinen Kurzschluss mit der Sicherung vornehmen, auch nicht mit anderer ersetzen die nicht geeignet ist. Bevor die Sicherung abmontiert wird das Ladegerät von Netz und Batterie trennen. Die Ladung erfolgt mit abnehmendem Strom; es tritt eine elektronische Regelung ein, die die Spannung stabilisiert auf der richtigen Spannung.
-
Seite 18: Funktionsstörungen
2.9 Funktionsstörungen Für den Fall dass das Motorrad nicht regulär funktioniert müssen die Kontrollen und Operationen wie in diesem Handbuch beschrieben ausgeführt werden. Wenn die Störung anhält raten wir Ihnen eine unserer Servicestellen aufzusuchen; diese verfügen über die für Kontrolle oder Reparatur notwendigen Apparaturen und Werkzeuge. Für jede Störung finden Sie nachstehend die entsprechende Abhilfe. -
Seite 19: Anweisungen Für Den Unterhalt
3 – ANWEISUNGEN FÜR DEN UNTERHALT 3.1 Genereller Unterhalt und Pflege des Fahrzeuges Für eine gute Instandhaltung des Motorrades und eine erhöhte Sicherheit ist eine entsprechende Pflege unerlässlich. Aus diesem Grunde ist die nachstehende Tabelle für den periodischen Unterhalt genau zu beachten. -
Seite 20: Unterhalt Des Motors
Die Bremsen sind die Teile die eine erhöhte Sicherheit garantieren; somit müssen sie immer in einwandfreiem Zustand gehalten werden. Zögern Sie nicht sich an einen Konzessionär ® QUANTYA zu wenden im Falle von Zweifel über das gute funktionieren der Bremsen und im Falle Sie die normalen Kontrollen nicht selbst unternehmen können. - Seite 21 Kontrolle der Bremsflüssigkeit Zur Kontrolle des Mess-Standes der Bremsflüssigkeit der nie unter dem Fensterchen auf dem Behälter auf der linken und rechten Seite des Lenkers sein darf (Fig. 9). Für das Ersetzen der Bremsflüssigkeit und für die Kontrolle ob Luft im System vorhanden ist wenden Sie sich nur an eine offizielle Werkstatt.
-
Seite 22: Gabel Einstellung Regulieren
Kontrolle von Spannen und Klemmen Man empfiehlt eine periodische Kontrolle von Spannen und Klemmen der Schrauben um Schäden wegen deren Lockerung zu verhindern. SCHRAUBEN PAAR Nm 8-10 22-24 - Max. Werte Indikativ - 3.5 Gabel Einstellung regulieren (Fig. 10) (Fig. 11) Einstellung der Druckstufe Die Kalibrierung der Bremse in der Druckstufe kann durch Drehen der Stellschraube (C) erfolgen. - Seite 23 Achtung: Wenn die Federgabel durchschlagt, sofort die Druckstufe einstellen oder den Ölstand der Gabel überprüfen. Eine falsche Einstellung der Druckstufe kann zu Schaden an der Gabel und zu Unfallen mit schweren oder tödlichen Verletzungen fuhren. Eine “harte” Einstellung der Druckstufe ermöglicht eine größere Stabilität und damit eine aggressivere Fahrweise, weil das Fahrzeug direkter reagiert;...
-
Seite 24: Verlängerter Stillstand
Achtung: Die Stellschraube nicht über den Endanschlag hinaus zu drehen versuchen! 3.6 Verlängerter Stillstand Wenn das Motorrad für längere Zeit nicht benützt wird wie z.B. während der Wintermonate sind einige Vorsichtsmassnahmen für den Schutz zu empfehlen. Nach gründlicher Reinigung des Fahzeuges, wie folgt für den längeren Stillstand vorgehen: •... -
Seite 25: Elektrische Teile
4 – ELEKTRISCHE TEILE 4.1 Verzeichnis der elektrischen Komponenten Die elektrische Anlage besteht aus folgenden Elementen: MOTOR elektrisch, Gleichstrom 8.5 k ® AKKU QUANTYA LiPo 48 CONTROLLER 48V – 240A LAMPE VORNE Lampe 12V 15W STANDLICHT Led 12V RÜCKLICHT Led 12V... -
Seite 26: Elektrische Schaltpläne
4.2 Elektrische Schaltpläne Blatt von 30... -
Seite 27: Ersetzen Von Lampen Und Sicherungen
4.3 Ersetzen von Lampen und Sicherungen Lampe vorne Gummibänder der Lampenhalterung aushängen. Standlicht: Verbindung aushängen und Lampe aus der Halterung ziehen. Scheinwerfer: Verbindung aushängen, die Festhalteklammer drehen und die Lampe aus der Halterung ziehen. Rücklicht Lösen der beiden Glashalterungs-Schrauben und die Lampe auswechseln. Blinker Den kompletten Blinker ersetzen. -
Seite 28: Nützliche Angaben
5 – NÜTZLICHE ANGABEN 5.1 Technische Hilfe Im Falle von Garantieanforderung muss dieses Handbuch dem Konzessionär oder einer durch ® QUANTYA bewilligten Werkstatt für die Ausführung der Arbeit unterbreitet werden mit einem Dokument, welches den Kauf bestätigt (Faktura oder Quittung). 5.2 Garantiekonditionen ®... - Seite 29 Nicht mitgeteilte Defekte an eine bewilligte Werkstatt. − Verweigerung des Kunden die Defekte sofort zu beseitigen. − ® Montagen und Änderungen ausführen ohne Bewilligung von QUANTYA − Missbräuchliche Verwendung z.B. für Tests oder Experimente. − Prototypen (nicht für den Endverbraucher bestimmt).
- Seite 30 Anfrage abgewiesen. • ® Da für alle Schäden die durch tuning erfolgen die Garantie gegen QUANTYA SA erlischt muss genau geprüft werden inwiefern diese Schäden auf das tuning zurückfallen. In diesem Falle muss der Lieferant oder Installateur dieser Komponenten zur Rechenschaft gezogen werden.
- Seite 31 Es wird dem Kunden verboten das Motorrad und Einzelteile abzuändern sei es aus Sicht der Linie oder Funktion. • ® Die Verantwortung der QUANTYA SA wird nicht auf Personen oder Sachen während der Benützung oder des Parkierens ausgedehnt in Abhängigkeit von eventuellen Produktionsfehlern. Deshalb werden keine Vergütungen auf direkten oder indirekten Schäden vorgenommen.
