Systemvorbereitung

Montage des Soundbar an einer Wand

Achtung:
• Vermeiden Sie auf jeden Fall, dass der
Soundbar (2,4 kg) herunterfallen kann, wenn er
an einer Wand montiert wird.
• Prüfen Sie vor der Montage die Tragfähigkeit der
Wand. (Nicht an Furnierplatten, verputzten oder
gekalkten Wänden montieren. Der Soundbar
könnte herunterfallen.) Wenden Sie sich im
Zweifel an einen qualifizierten Servicetechniker.
• Die Schrauben für die Montage sind nicht
mitgeliefert. Verwenden Sie geeignetes
Befestigungsmaterial.
• Prüfen Sie alle Schrauben und Montagewinkel
auf festen Sitz.
• Wählen Sie einen geeigneten Ort für die
Montage. Anderenfalls könnten Unfälle
passieren oder der Soundbar könnte beschädigt
werden.
• Onkyo ist nicht verantwortlich für Unfälle,
die aus fehlerhafter Installation entstehen.

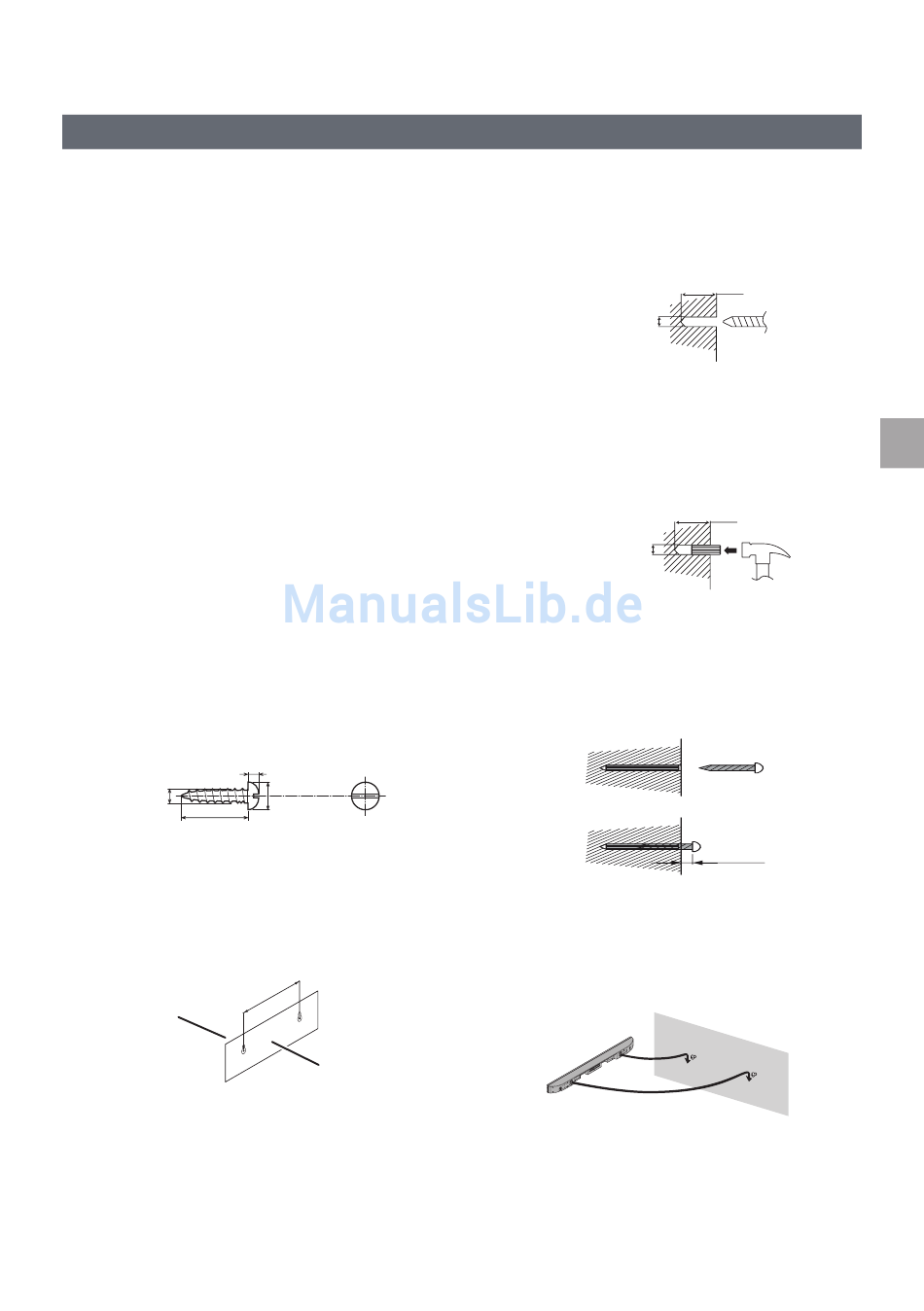

Befestigen der Schrauben

■
Onkyo hat den Soundbar so konstruiert, dass Sie
ihn an einer Wand hängend montieren können.
Verwenden Sie geeignete Schrauben (nicht mit-
geliefert). Siehe unten für Größe und Typ.
3,2 mm
5 mm
Min. 22 mm
Installieren des Soundbar
■
1
Befestigen Sie die Bohrschablone
waagerecht an der Wand, wie gezeigt.
548 mm
44 mm
Wandoberfläche
9 mm
509 mm
Papierschablone
(beiliegend)
2
Bohren Sie jeweils an den auf der
Papierschablone markierten Stellen
mit einer Bohrmaschine Löcher in die
Wand.
8–9 mm
3
Treiben Sie mit einem Hammer einen
Dübel in das Bohrloch hinein, bis er
bündig in der Wandfläche sitzt.
8–9 mm
4
Befestigen Sie die Schrauben in der
Wand, wie unten gezeigt. (Insgesamt
2 Stück.)
Wandoberfläche
Wandoberfläche
5
Hängen Sie den Soundbar an die
Schrauben.
Hinweis
Lesen Sie „Bei Wandmontage" im Abschnitt
„Vermeiden des Herunterfallens" (S.11).
De-9
32 mm
Wandoberfläche
32 mm
Wandoberfläche
Festschrauben mit
Schraubendreher
4,5 mm – 5 mm
Abstand zur
Wandoberfläche
