Le raccordement

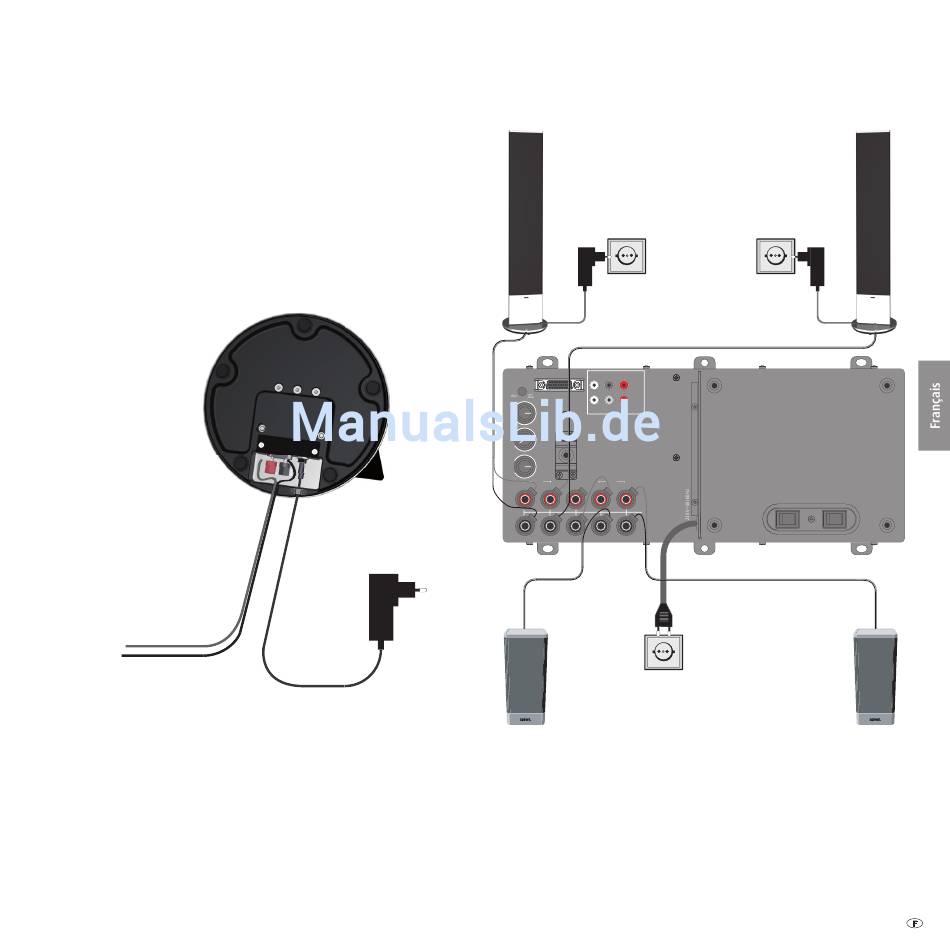

Connexion du haut-parleur à la source audio
Branchez le câble du haut-parleur au bas de ce dernier. L'un des deux brins du
câble est noir. Connectez ce brin à la borne à vis noire de votre amplifi cateur,
resp. de votre sortie source, ainsi qu'à la borne à vis noire du haut-parleur.
Dévissez la fermeture à vis de la borne de quelques tours, dans le sens inverse
des aiguilles d'une montre. Faites passer l'extrémité du brin dans la borne à vis
et vissez-la dans le sens des aiguilles d'une montre.
Reliez les conducteurs ne portant aucun marquage aux bornes rouges.
Lors du raccordement, faites attention au marquage des haut-parleurs gauche
et droit.
Câble du haut-
parleur
Raccordement du haut-parleur au secteur
Insérez la fi che située à l'extrémité du câble d'alimentation dans la prise corre-
spondante au bas du haut-parleur.
Protégez le câble contre tout débranchement involontaire avec la décharge de
traction prévue.
Insérez les fi ches secteur des deux haut-parleurs dans une prise secteur 220-240
V 50/60 Hz CA.
