Instalación Rápida; Diagrama De Conexión - ION Explorer iPA76S Anleitung

Instalación rápida

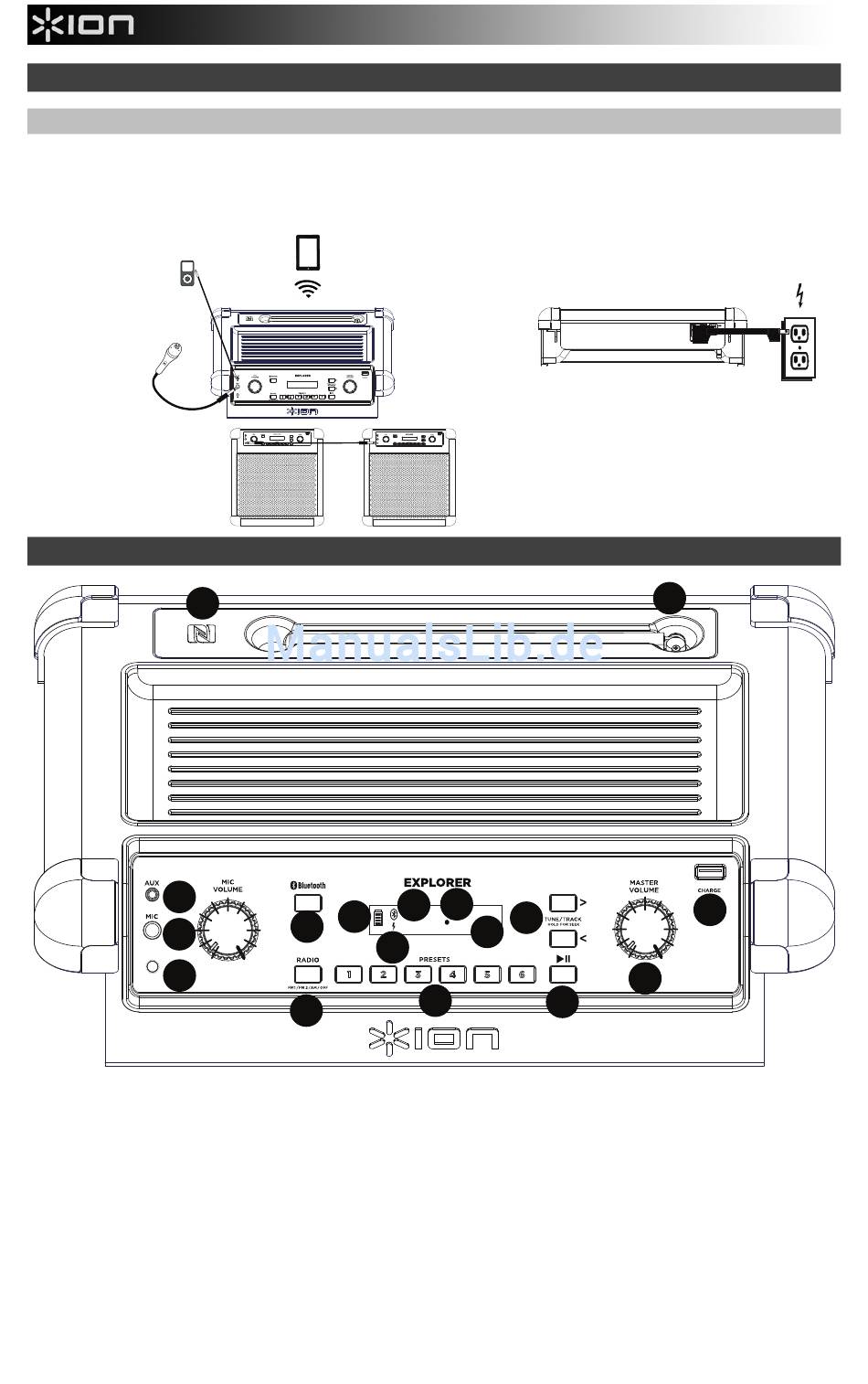

Diagrama de conexión
Los elementos que no se enumeran en Contenido de la caja se venden por separado.
PANEL SUPERIOR
REPRODUCTOR
DE MP3 (no incluido)
MICRÓFONO
ENLACE DE DOS
EXPLORER iPA76S
Características
17 17
2
1
LINK
4
1. Micrófono con control de volumen (1/4"): Esta entrada mono admite una entrada de 1/4" tal como un
micrófono, una guitarra u otro instrumento musical.
2. Entrada auxiliar: Esta entrada de 3,5mm (1/8") estéreo se puede usar para conectar un reproductor de CD,
MP3 u otra fuente de audio.
3. Botón de Bluetooth: Pulse el botón Bluetooth para desconectar un dispositivo Bluetooth apareado.
4. Enlace de altavoces: Conecte dos o más Explorers entre sí mediante un cable estéreo auxiliar de 3,5 mm
(1/8 pulg.). Se incluye un cable de 2 pies pero puede comprarse otro de mayor longitud en cualquier tienda de
electrónica.
5. Icono de Bluetooth: Este icono de Bluetooth no se enciende cuando el Explorer se enciende por primera vez
(a menos que hubiera sido apareado previamente con un dispositivo). El icono de Bluetooth se enciende con
luz azul continua cuando hay un dispositivo apareado al Explorer.
6. Control de volumen maestro: Este control ajusta el volumen de la mezcla principal del altavoz, que incluye la
entrada de micrófono, la entrada auxiliar, el sintonizador y el audio de un dispositivo Bluetooth apareado.
TABLETA
LINK
LINK LINK
11 11
3
12 12
8
9
5
13 13
10 10
7
14 14
8
PANEL LATERAL
SUMINISTRO
ELÉCTRICO
(para carga)
18
16 16
15 15
6
19
