Modus 4: Spitze zu Spitze Im Spitze-zu-Spitze-Modus wird für eine Sekunde lang die Differenz zwischen dem Spannungs-
minimum und dem Spannungsmaximum gemessen. Mit dieser Funktion können Sie beispielsweise bei laufendem Motor den
Diodengleichrichter des Batterieladesystems überprüfen. Anden Messwerten im Spitze-zu-Spitze-Modus kann der Techniker
ablesen, ob ein Diodengleichrichter defekt ist oder nicht. Ein normaler Messwert im Spitze-zu-Spitze-Modus beim Prüfen eines
Ladeschaltkreises liegt in der Regel unter 1 Volt. Bei einem defekten Diodengleichrichter liegt der Spitze-zu-Spitze-Messwert
über 1 Volt, möglicherweise gar über 3 Volt.
Mit dem „Spitze-zu-Spitze-Modus" können Sie Schaltkreise z. B. in Einspritzpumpen, Verteilersensoren, Kurbel- und Nocken-
wellensensoren, Sauerstoffsensoren, Raddrehzahlsensoren oder Hall-Effekt-Sensoren prüfen. Misst die Rücklaufspannung von
Einspritzpumpen, um Probleme schnell aufzuspüren.
Modus 5: Grenzwerteinstellung für die Spannungsamplitudenmessung im Power-Probe-Modus (Modus 1) Dieser Modus
wird nur zur Festlegung der Grenzspannung für die Spannungsamplitudenmessung und Signalüberwachung im „Power-Probe-
Modus" verwendet.
Zur Einstellung der Grenzspannung für die Spannungsamplitudenmessung im „Power-Probe-Modus" den Modus-Knopf eine
Sekunde lang drücken, bis ein Piepen ertönt. Diesen Knopfdruck viermal wiederholen bzw. so oft, bis abwechselnd ein Plus- (+)
und Minuszeichen (–) unten links in der Ecke der LCD-Anzeige erscheint. Nun können Sie den Grenzwert durch mehrmaliges
Drücken auf den Modus-Knopf einstellen. Die Grenzspannung zur Spannungsamplitudenmessung springt mit jedem Knopfdruck
von 0,2, auf 0,5, 1,0, 2,0, 5,0, 10,0, 50,0 und dann wieder zurück auf 0,2 V. Für einen Tontechniker wäre z. B. die Einstellung 0,2
V passend. Sobald die richtige Grenzspannung angezeigt wird, den Modus-Knopf erneut eine Sekunde lang drücken, bis wieder
ein Piepen ertönt. Das Gerät kehrt nun wieder in den „Power-Probe-Modus" (Modus 1) zurück. Den „Power-Probe-Modus" erken-
nen Sie an einer erleuchteten aber leeren LCD-Anzeige, evtl. mit „Lautsprechersymbol" unten rechts in der Ecke.
Navigation
Beim ersten Anschließen
des Power Probe III an die
Fahrzeugbatterie oder eine
Spannungsquelle mit 12
- 24 Volt stellt sich automa-
tisch Modus 1 ein.
Modus 2 einstellen: Modus-
Knopf gedrückt halten, bis
ein tiefes Piepen ertönt.
Modus 3 einstellen: Modus-
Knopf gedrückt halten, bis
ein hohes Piepen ertönt.
Modus 4 einstellen: Modus-
Knopf gedrückt halten, bis
ein tiefes bis hohes Piepen
ertönt.
Modus 5 einstellen: Modus-
Knopf gedrückt halten, bis ein
mittleres Piepen ertönt.
Zurück zu Modus 1: Modus-
Knopf gedrückt halten, bis
ein hohes und tiefes Piepen
ertönt.

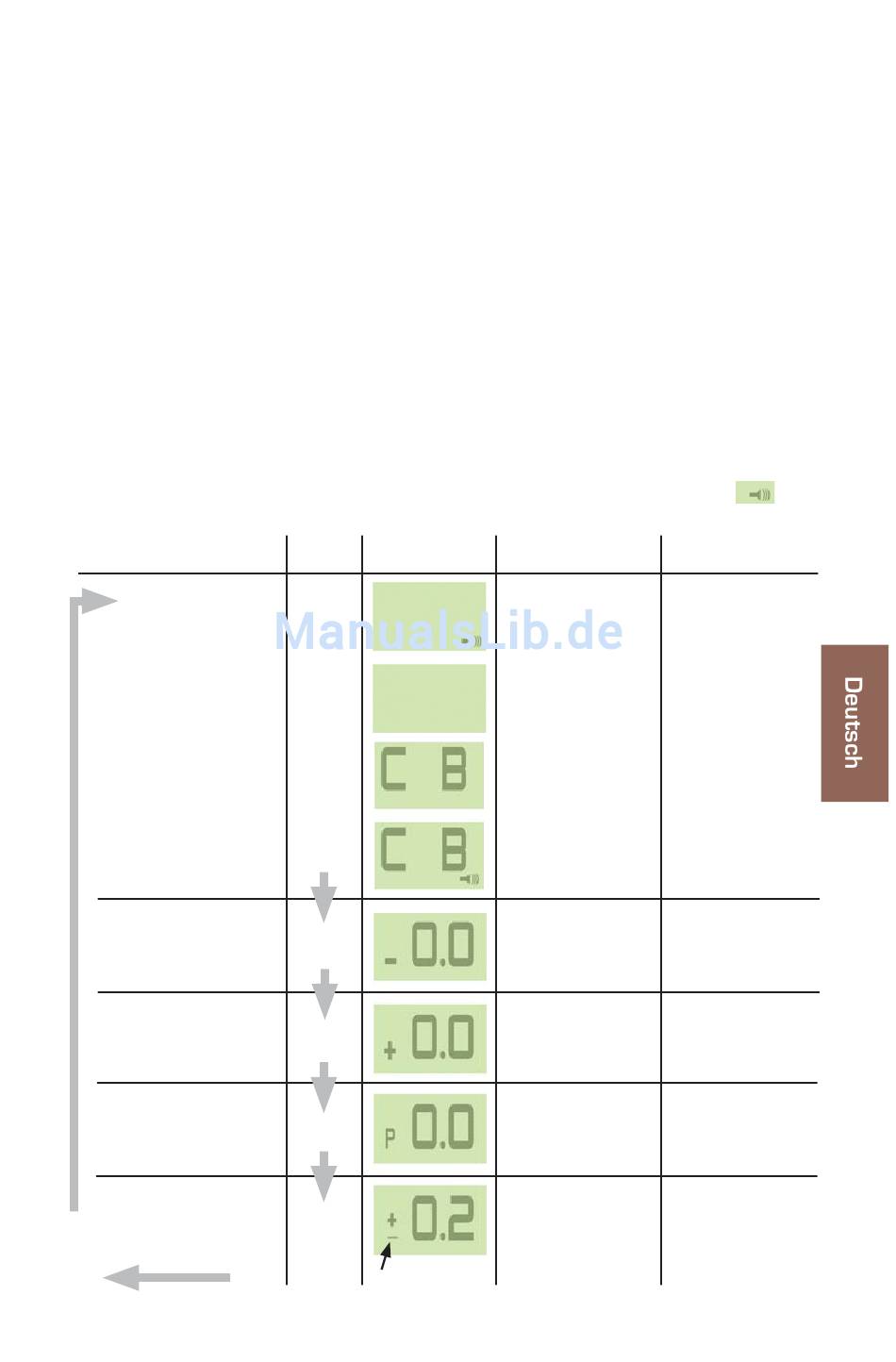

Modus
Anzeige
#1
#2
#3
#4
#5
Wechselt ständig
zwischen + und -.
12
Modus/Funktion Angezeigte Info
Power-Probe-Modus:
mit Signalton an
Power-Probe-Modus:
mit Signalton aus
Power-Probe-Modus:
Schutzschalter ausge-
löst und Signalton aus
Power-Probe-Modus:
Schutzschalter ausgelöst
und
Signalton an
Modus Spannungs-
minimum
Modus Spannungs-
maximum
Spitze-zu-Spitze-
Modus
Grenzwerteinstellung zur
Ermittlung der größten
Spannungsamplitude:
Ermittelt die größte
Spannungsamplitude im
Power-Probe-Modus.
Zeigt durchschnittliche
Gleichspannung an.
Zeigt die Wechsel-
spannungsampli-
tude an, wenn die
Spannung über der in
Modus 5 eingestellten
Grenzspannung liegt.
Max. 65 V
Misst den größten
negativen Span-
nungsübergang.
Misst den größten
positiven Spannungs-
.
übergang
Zeigt die Amplitude
zwischen max. und
min. Spannung an.
Stellt den Grenzwert zur
Ermittlung der größten
Spannungsamplitude für
Modus 1 für den Über-
gang von Gleichstrom zu
Wechselstrom ein.
