- Seite 1 Gebrauchsanweisung Ablufttrockner Azora Lesen Sie unbedingt die Gebrauchs- anweisung vor Aufstellung - Installation - Inbetriebnahme. Dadurch schützen Sie sich und vermeiden Schäden an Ihrem Gerät. M.-Nr. 05 458 530...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Gerätebeschreibung ..........4 Bedienungsblende. - Seite 3 Inhaltsverzeichnis Reinigung und Pflege Flusensieb ............21 Trockner .
-
Seite 4: Gerätebeschreibung

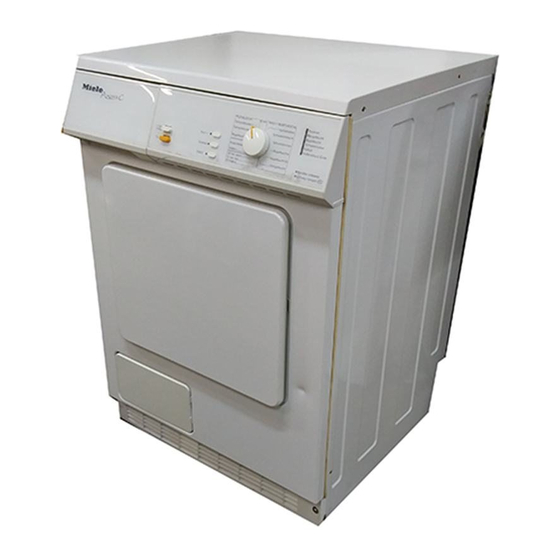

Gerätebeschreibung Gerätebeschreibung Gesamtübersicht Netzanschlussleitung Bedienungsblende Tür Abluftanschluss (hinten werkseitig geöffnet) Vier höhenverstellbare Schraubfüße... -
Seite 5: Bedienungsblende
Gerätebeschreibung Bedienungsblende Taste ,,I-Ein/0-Aus” Tasten für Zusatzfunktionen zum Ein- und Ausschalten / Programm Kontrollleuchte: ein = eingeschaltet abbrechen. Bei eingeschaltetem Trock- aus = ausgeschaltet ner wird die Trommel beleuchtet, wenn Sie die Tür öffnen. Programmwähler kann rechts- oder linksherum gedreht Taste ,,Tür”... -
Seite 6: Ihr Beitrag Zum Umweltschutz
Ihr Beitrag zum Umweltschutz Ihr Beitrag zum Umweltschutz Entsorgung der Transportver- Entsorgung des Altgerätes packung Altgeräte enthalten vielfach noch wert- volle Materialien. Geben Sie deshalb Die Verpackung schützt das Gerät vor Ihr Altgerät entweder über Ihren Händ- Transportschäden. Die Verpackungs- ler oder über das öffentliche Sammel- materialien sind nach umweltverträgli- system in den Materialkreislauf zurück. -
Seite 7: Bestimmungsgemäße Verwendung
Benutzer entstehen, für die der Her- Hersteller im Pflegeetikett als trockner- steller keine Haftung übernimmt. Repara- geeignet ausgewiesen sind. turen dürfen nur von Miele autorisierten Andere Verwendungszwecke sind mög- Fachleuten durchgeführt werden. licherweise gefährlich. Der Hersteller Vergiftungsgefahr durch Rücksau- haftet nicht für Schäden, die durch be-... - Seite 8 Trockner zum Kippen brin- gen. Defekte Bauteile dürfen nur gegen – dass Kinder versuchen, in den Trock- Miele Original-Ersatzteile ausge- ner zu krabbeln oder Gegenstände tauscht werden. Nur bei diesen Teilen darin zu verstecken. können wir gewährleisten, dass sie im...
-
Seite 9: Benutzung Von Zubehör
Sicherheitshinweise und Warnungen Benutzung von Zubehör Zubehörteile dürfen nur dann ein- gebaut werden, wenn sie aus- drücklich von Miele freigegeben sind. Wenn andere Teile an- oder eingebaut werden, gehen Ansprüche aus Garan- tie, Gewährleistung und / oder Produkt- haftung verloren. -
Seite 10: Kurzanweisung
Kurzanweisung Kurzanweisung Kurzbeschreibung Lesen Sie bitte zuerst die Kapitel Die Programme werden durch Drehen ,,Sicherheitshinweise und Warnun- des Programmwählers eingestellt und gen” und ,,So trocknen Sie richtig”. können per Tastendruck mit Zusatz- funktionen ergänzt werden. Sie können die mit Zahlen ( ...) gekennzeichneten Bedienschritte als Der Programmstart erfolgt nach... -
Seite 11: Wäsche-Hinweise
Wäsche-Hinweise Wäsche-Hinweise Tipps zum Trocknen der Textilien: Kontrollieren Sie vor dem Trocknen, welches Trocknungs-Symbol im Pfle- Gewirkte Textilien (z. B. T-Shirts, Trikot- geetikett der Textilien aufgeführt ist. wäsche) laufen bei der ersten Wäsche oft ein. Deshalb: diese Textilien nicht übertrocknen, um weiteres Schrumpfen Die Symbole bedeuten: zu vermeiden. -
Seite 12: So Trocknen Sie Richtig
So trocknen Sie richtig So trocknen Sie richtig Tipps zum Energiesparen Vor dem Trocknen sind Dosierhil- fen, z. B. Säckchen, Kugeln aus der Lassen Sie die Wäsche im Waschau- Wäsche zu entfernen. Diese Teile tomaten mit maximaler Schleuder- können beim Trocknen schmelzen drehzahl ausschleudern. -
Seite 13: Programm Wählen
So trocknen Sie richtig Zusatzfunktion ,,Kurz“ 2 Programm wählen Zum Trocknen unempfindlicher Texti- lien. – Die Programmlaufzeit wird verkürzt. Zusatzfunktion ,,Schonen“ Für Empfindliche Textilien (Pfle- gesymbol r), z. B. aus Acryl. – Die Temperatur beim Trocknen wird herabgesetzt. Die Programmlaufzeit wird länger. -
Seite 14: Nach Dem Trocknen
So trocknen Sie richtig Kontrollleuchte ,,Luftweg reinigen“ 5 Nach dem Trocknen Diese Kontrollleuchte zeigt an, dass Wenn das Trocken-Programm beendet das Gerät nicht optimal oder nicht wirt- ist leuchtet die Kontrollleuchte ,,Knitter- schaftlich arbeitet. schutz/Ende“. Die Gründe für diese Prüfmeldung kön- Drücken Sie die Taste ,,Tür“... -
Seite 15: Programm Neu Wählen
Programm ändern Programm ändern Nachlegen oder Entnehmen Nach Programmstart werden keine Änderungen der Programmwahl und von Textilien Zusatzfunktionen akzeptiert. Programm abbrechen: Wird der Programmwähler nach Pro- Taste ,,Tür” drücken und Tür öffnen. grammstart auf ein anderes Programm – Jetzt können Sie z. B. Wäsche nach- gestellt, blinkt die Kontrollleuchte legen oder vorzeitig entnehmen. -
Seite 16: Programm-Übersicht
Programm-Übersicht Programm-Übersicht Programm Wäsche-/Textilart maximale Hinweis Beladung KOCH-/BUNTWÄSCHE Mehrlagige Textilien, die bei 5 kg Trikotwäsche nicht Extratrocken Schranktrocken+ nicht Extratrocken trocknen – durchgetrocknet werden. Schrumpfgefahr. Ein- und mehrlagige Textilien, 5 kg – Schranktrocken+ wie unterschiedliche Textilien aus Baumwolle (z. B. Frottierhandtücher, Trikotwäsche). - Seite 17 Programm-Übersicht Programm Wäsche-/Textilart maximale Hinweis Beladung ZEITWAHL Einzelne Wäschestücke 5 kg – Warmluft (z. B. Badehandtücher, Badekleidung, Spültücher). Mehrlagige Textilien, die aufgrund ihrer Beschaffenheit unterschiedliche Trocknungs- eigenschaften aufweisen. Textilien, die durchlüftet 5 kg – Kaltluft werden sollen. Sonderprogramme Textilien aus Baumwolle oder 1 kg Textilien werden, abhängig von Pflegeleicht...
-
Seite 18: Programmierfunktionen
Programmierfunktionen Programmierfunktionen Memory-Funktion Übersicht Die zu den Programmen gewählten Mit den Programmierfunktionen kön- Zusatzfunktionen vom vorherigen nen Sie das Gerät an Ihre individuel- Trocknen werden gespeichert. len Bedürfnisse anpassen. Die Pro- grammierfunktionen bleiben dauer- Die Memory-Funktion ist werkseitig einge- haft gespeichert, bis Sie diese wie- schaltet. -
Seite 19: Aufrufen Und Abspeichern
Programmierfunktionen Wenn jetzt zusätzlich die Kontroll- Aufrufen und Abspeichern leuchte ,,Mangelfeucht“ leuchtet, ist die angewählte Programmierfunktion Die Programmierfunktionen werden aktiv. mit Hilfe der Zusatzfunktions-Tasten und des Programmwählers aktiviert. Durch Drücken der Taste ,,START“ Die Zusatzfunktions-Tasten und der können Sie die jeweilige Program- Programmwähler besitzen hier eine mierfunktion ein- oder ausschalten: Zweitfunktion, die nicht auf der Bedie-... -
Seite 20: Summerlautstärke Verändern
Programmierfunktionen Summerlautstärke verändern Die Summerlautstärke können Sie wie folgt verändern (die Summertonhöhe ändert sich gleichzeitig): 1. Das Gerät ist ausgeschaltet und die Tür geschlossen. Der Programmwähler steht auf Positi- on ,,Ende“. 2. Tasten ,,Kurz“ und ,,Schonen“ gleich- zeitig gedrückt halten und ... 3. -
Seite 21: Reinigung Und Pflege
Die Flusen vom Sieb abstreifen (kei- nen spitzen/scharfkantigen Gegen- stand benutzen!). Entfernen Sie die Flusen aus dem Hohlraum der Tür-Halterung durch den Spalt an der Unterseite. Im Miele Fachhandel/Kundendienst gibt es da- für eine Reinigungsbürste. Das Flusensieb in die Tür-Halterung schieben und die Tür schließen. -
Seite 22: Störungshilfen
Störungshilfen Störungshilfen Was tun, wenn ... ? Reparaturen an Elektrogeräten dürfen nur von autorisierten Fachleuten durchgeführt werden. Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen. Was tun, wenn . . . ? Ursache . . . Behebung . . . Eventuell ist eine falsche Wiederholen Sie das Einschal- . - Seite 23 Störungshilfen Was tun, wenn . . . ? Ursache . . . Behebung . . . Die Luftzufuhr ist unzureichend Öffnen Sie während dem . . . der Trockenvorgang sehr (z. B. in einem kleinen Raum). Trocknen Tür oder Fenster, lange dauert? damit Luft nachströmen kann.
- Seite 24 Störungshilfen Prüf- und Störungsmeldungen, die durch Kontrollleuchten angezeigt werden: Was tun, wenn . . . ? Ursache . . . Behebung . . . Der Programmwähler wurde Die Kontrollleuchte erlischt, . . . die Kontrollleuchte ,,Trock- nach Programmstart verstellt. wenn Sie das ursprünglich nen“...
- Seite 25 Öffnen Sie die Tür. verursachen. Die temperaturbeständige Glühlampe Zum Auswechseln der Glühlampe den Netzstecker des Trockners zie- sollten Sie nur über den Miele Fachhan- hen oder die Sicherung der Hausin- del/Kundendienst beziehen. stallation ausschalten. Tür öffnen bei Stromausfall Schrauben Sie die Kappe über der Einfüllöffnung (im Inneren des Trock-...
-
Seite 26: Kundendienst
Textilien und Trockenverfahren D Deutschland in der Steuerung Ihres Gerätes berück- 0800 – 22 44 666 sichtigt werden. A Österreich Miele wird die Möglichkeit zur Pro- Salzburg (06 62) 85 84-3 21/322 grammaktualisierung rechtzeitig be- Wien (01) 6 80 95-300 kanntgeben. -
Seite 27: Aufstellen
Dazu ist ein Zwischen- Der Trockner muss lotrecht stehen, da- bausatz* erforderlich. mit eine einwandfreie Funktion gewähr- Die mit * gekennzeichneten Teile sind im Miele leistet ist. Geringe Abweichungen da- Fachhandel oder Kundendienst erhältlich. von müssen sich aber nicht unbedingt nachteilig auswirken. -
Seite 28: Installation Der Abluftleitung
Installation der Abluftleitung Installation der Abluftleitung Installation an der linken oder rech- Der Trockner darf nur mit einer Ab- ten Seitenwand luftleitung betrieben werden. Vermeiden Sie bei der Installation: – lange Abluftleitungen – eine große Anzahl Bögen – enge Bögen So umgehen Sie . -
Seite 29: Berechnen Der Abluftleitung
0,9 m 1,1 m Rückstauklappe* 14,3 m Mauerrohr* oder Fensteranschluss* mit - Gittereinsatz 3,8 m - Rückstauklappe 1,5 m Flachkanal* 11,0 m Abluftleitung links/rechts 1,0 m 1,0 m 1,0 m (die mit * gekennzeichneten Teile erhalten Sie beim Miele Fachhandel/Miele Kundendienst) - Seite 30 Installation der Abluftleitung Tabelle II Beispiel: Seitenanschluss links ..1,00 m Gesamtrohrlänge Rohrdurchmesser Länge (L)....1,20 m 0 - 20 m 100 mm Unterer Radius (R) .
-
Seite 31: Empfehlung Bei Mehrfachinstallationen
Installation der Abluftleitung Empfehlung bei Mehrfach- installationen: Installieren Sie pro Trockner eine Rück- stauklappe (R) direkt an die Sammellei- tung. Hierfür ist Miele Sondezubehör* (siehe Abbildung rechts) erforderlich. So vermeiden Sie Geruchsübertragung und Kondenswasserbildung in den nicht betriebenen Trocknern. Bei Installation von bis zu 5 Geräten an eine Sammelleitung muss der Rohr- durchmesser (D) gemäß... -
Seite 32: Beispiel: Fensteranschluss
Installation der Abluftleitung Die Abluft kann durch ein Mauerrohr Beispiel: Fensteranschluss oder einen Fensteranschluss direkt ins Freie geführt werden. Diese Teile sind beim Miele Fachhandel / Kundendienst erhältlich. Beispiel: Mauerrohr 1. Gitterrahmen 4. Gitter 5. Klappe 8. Klemmstück (4x) 1. Gitterrahmen 9. - Seite 33 Installation der Abluftleitung Installations-Beispiel 1 Installations-Beispiel 2 Versetzter Anschluss (Seitenansicht) mit flexi- Versetzter Anschluss (Seitenansicht) mit Kunst- blem Abluftschlauch an einen Abluftkamin. stoff-Abflussrohr an ein Mauerrohr. 1. Mauerrohr A. = Drahtspiralschlauch 1. Mauerrohr 2. Anschlussstück B. = Flexibles Rohr 2. Übergangsstück 3.
-
Seite 34: Elektroanschluss
Elektroanschluss Elektroanschluss Der Trockner ist mit einer Wechsel- Über die Nennaufnahme und die ent- strom-Anschlussleitung (ca. 2 m lang) sprechende Absicherung gibt das Ty- und Schuko-Stecker, anschlussfertig penschild Auskunft. Bitte vergleichen für Wechselstrom ~ 230 V 50 Hz aus- Sie die Angaben auf dem Typenschild gerüstet. -
Seite 35: Verbrauchsdaten
Verbrauchsdaten Verbrauchsdaten Programme Füll- Endschleuderstufe Energie Trockenzeit menge (im Haushalts- (einschl. Abkühlzeit) waschautomaten) Minuten U/min 10 A 16 A KOCH-/BUNTWÄSCHE 1200 3,20 Extratrocken 1400 3,05 1600 2,80 1200 2,70 Schranktrocken + 1400 2,60 1600 2,30 800 (70 % Restfeuchte) 3,30 Schranktrocken 1200 2,60... -
Seite 36: Technische Daten
Technische Daten Technische Daten Höhe......850 mm (verstellbar +10/-5 mm) Breite ......595 mm Tiefe . - Seite 40 Änderungen vorbehalten/002 1401 Dieses Papier besteht aus 100% chlorfrei gebleichtem Zellstoff und ist somit umweltschonend.
