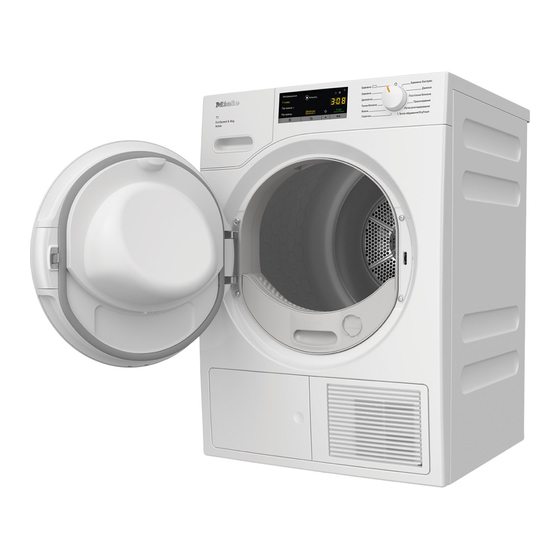

Miele TWA 520 WP Gebrauchsanweisung
Verwandte Anleitungen für Miele TWA 520 WP
Inhaltszusammenfassung für Miele TWA 520 WP
- Seite 1 Gebrauchsanweisung Wärmepumpentrockner Lesen Sie unbedingt die Gebrauchsanweisung vor Aufstellung - In- stallation - Inbetriebnahme. Dadurch schützen Sie sich und vermeiden Schäden. de-DE M.-Nr. 12 708 570...
-
Seite 2: Inhaltsverzeichnis
Inhalt Ihr Beitrag zum Umweltschutz .................. Entsorgung von Flusen oder Zubehör ................. Sicherheitshinweise und Warnungen ..............Bedienung des Trockners.................... 15 Bedienblende ........................15 Funktionsweise Sensortasten ..................16 Erste Inbetriebnahme ....................17 Installation........................17 Stillstandzeit nach dem Aufstellen................. 17 Energie einsparen ......................18 1. - Seite 3 Inhalt Duftflakon ........................32 FragranceDos........................32 Schutzsiegel vom Duftflakon entfernen ..............32 Duftflakon einstecken ....................33 Duftintensität einstellen ....................34 Duftflakon schließen ...................... 34 Duftflakon entnehmen/austauschen................35 Reinigung und Pflege ....................36 Trockner reinigen ......................36 Flusenfilter reinigen......................36 Duftflakon entnehmen ..................... 36 Sichtbare Flusen entfernen ..................
- Seite 4 Inhalt Aufstellen......................... 54 Trockner ausrichten ....................54 Stillstandzeit nach dem Aufstellen................. 54 Belüftung........................55 Vor einem späteren Transport................. 55 Zusätzliche Aufstellungsbedingungen................. 55 Kondenswasser extern ableiten ................... 56 Besondere Anschlussbedingungen, die ein Rückschlagventil erfordern..56 Ablaufschlauch verlegen..................57 Beispiele: Kondenswasser ableiten ............... 57 Türanschlag wechseln....................
-
Seite 5: Entsorgung Der Verpackung
Kältemittel und das im Kompressor befindliche Öl nicht in die Umwelt entweichen können. Nutzen Sie stattdessen die offiziellen, eingerichteten Sammel- und Rücknah- mestellen zur unentgeltlichen Abgabe und Verwertung der Elektro- und Elek- tronikgeräte bei Kommune, Händler oder Miele. Für das Löschen etwaiger... -
Seite 6: Sicherheitshinweise Und Warnungen
Kapitel zur Installation des Trockners sowie die Si- cherheitshinweise und Warnungen unbedingt zu lesen und zu be- folgen. Miele kann nicht für Schäden verantwortlich gemacht werden, die infolge von Nichtbeachtung dieser Hinweise verursacht werden. Bewahren Sie diese Gebrauchsanweisung auf und geben Sie diese an einen eventuellen Nachbesitzer weiter. -
Seite 7: Kinder Im Haushalt
Rahmen nur zum Trocknen von in Wasser gewaschenen Textilien, die vom Hersteller im Pflegeetikett als trocknergeeignet ausgewiesen sind. Alle anderen Anwendungsarten sind unzulässig. Miele haftet nicht für Schäden, die durch bestimmungswidrigen Gebrauch oder falsche Be- dienung verursacht werden. Personen, die aufgrund ihrer physischen, sensorischen oder geisti- ... - Seite 8 Es ist sehr wichtig, dass diese grundlegende Si- cherheitsvoraussetzung geprüft und im Zweifelsfall die Hausinstallati- on durch eine Fachkraft überprüft wird. Miele kann nicht für Schäden verantwortlich gemacht werden, die durch einen fehlenden oder un- terbrochenen Schutzleiter verursacht werden.
- Seite 9 Dieses Spezialleuchtmittel darf nur für die vorgesehene Verwendung genutzt werden. Es ist nicht zur Raumbeleuchtung geeignet. Der Aus- tausch darf nur von einer von Miele autorisierten Fachkraft oder vom Miele Kundendienst durchgeführt werden. Dieser Trockner arbeitet mit einem Kältemittel, das ein Kompres- ...
-
Seite 10: Sachgemäßer Gebrauch
Sicherheitshinweise und Warnungen Brandgefahr und Explosionsgefahr durch Beschädigung des Trockners. Das Kältemittel ist brennbar und explosiv, wenn es entweicht. Sorgen Sie dafür, dass der Trockner nicht beschädigt wird. Nehmen Sie keine Veränderungen am Trockner vor. Beachten Sie die Anweisungen im Kapitel „Installation“ sowie das ... - Seite 11 Sicherheitshinweise und Warnungen Die Flusenfilter oder der Sockelfilter müssen nach der Reinigung trocken sein. Durch nasse Flusen-/Sockelfilter können Funktionsstö- rungen beim Trocknen auftreten. Weil Brandgefahr besteht, dürfen Textilien dann nicht getrocknet werden, wenn sie unzureichend gereinigt sind oder Rückstände auf- weisen.
- Seite 12 Sicherheitshinweise und Warnungen Dieser Trockner entwickelt durch den Betrieb mit seiner Wärme- pumpe in seinem Gehäuse sehr viel Wärme. Diese Wärme muss gut abgeführt werden können. Ansonsten kann sich die Trocknungsdauer verlängern oder es ist auf Dauer mit einer Beschädigung des Trock- ners zu rechnen.
- Seite 13 und Flusen. Schmutzpartikel in der angesaugten Kühlluft können auf Dauer den Wärmetauscher verstopfen. Verwendung des Duftflakons (nachkaufbares Zubehör) Es darf nur der Miele Duftflakon verwendet werden. Den Duftflakon nur in der Verkaufsverpackung lagern, deshalb die- se aufbewahren.
- Seite 14 Miele Trockner und der Miele Waschmaschine passt. Achten Sie darauf, dass der als nachkaufbares Zubehör erhältliche Miele Sockel zu diesem Trockner passt. Miele gibt Ihnen eine bis zu 15-jährige, mindestens aber 10-jährige Liefergarantie für funktionserhaltende Ersatzteile nach Serienauslauf Ihres Trockners.
-
Seite 15: Bedienung Des Trockners
Bedienung des Trockners Bedienblende a Sensortaste (Trockenstufe) d Sensortaste (Startvorwahl oder zur Einstellung der gewünschten Tro- Zeit) ckenstufe zur Aktivierung der Startvor- b Anzeige PerfectDry wahl. Mit der Startvorwahl kön- blinkt nach Programmstart und nen Sie einen späteren Pro- erlischt, wenn die Programmlaufzeit grammstart wählen: Dann... -
Seite 16: Funktionsweise Sensortasten
Bedienung des Trockners Funktionsweise Sensortasten f Sensortaste (Start/Wäsche nachlegen) Über die Sensortasten werden die ober- halb liegenden Werte gesteuert. Der Schriftzug Start/Wäsche nachlegen leuchtet pulsierend, Die Sensortasten , , und rea- sobald ein Programm gestartet gieren auf Berührung mit den Fingerspit- werden kann. -
Seite 17: Installation
Erste Inbetriebnahme Installation Erstinbetriebnahme gemäß die- ser Gebrauchsanweisung Stellen Sie vor der ersten Inbetrieb- durchführen nahme sicher, dass Sie alle Anwei- sungen im Kapitel „Installation“ be- Lesen Sie die Kapitel „1. Die richtige folgt haben. Wäschepflege beachten“ und Lesen Sie diese Gebrauchsanwei- „2. Trockner beladen“. -
Seite 18: Energie Einsparen
Energie einsparen - Nutzen Sie möglichst zeitvariable, Dieser Trockner mit Wärmepumpen- kostengünstige Stromtarife. Erkundi- technik ist auf ein energiesparendes gen Sie sich bei Ihrem Energieversor- Trocknen ausgelegt. Sie können durch ger. Die Startvorwahlfunktion dieses die folgenden Maßnahmen noch etwas Trockners unterstützt Sie hierbei: Sie mehr Energie einsparen, weil sich so können wählen, wann der Trocknungs- die Trockenzeit nicht unnötig verlän-... -
Seite 19: Die Richtige Wäschepflege Beachten
1. Die richtige Wäschepflege beachten Bereits beim Waschen beach- Brandgefahr durch falsche An- wendung und Bedienung. Die Wäsche kann brennen und den - Waschen Sie besonders stark ver- Trockner und den Umgebungsraum schmutzte Textilien besonders gründ- zerstören. lich: Genügend Waschmittel verwen- Lesen und befolgen Sie das Kapitel den und eine hohe Temperatur wäh- „Sicherheitshinweise und Warnun-... -
Seite 20: Trocknen
1. Die richtige Wäschepflege beachten Pflegesymbole beachten Trocknen Tipp: Lesen Sie das Kapitel „Programm- Trocknen übersicht“. normale/höhere Temperatur Dort sind alle Programme und Bela- dungsmengen angegeben. reduzierte Temperatur* - Beachten Sie die maximale Bela- *Schonen + wählen dungsmenge für jedes Programm. nicht trocknergeeignet ... -
Seite 21: Trockner Beladen
2. Trockner beladen FragranceDos prüfen Wäsche einfüllen Wenn Sie keinen Duftflakon verwenden, Textilien können beschädigt werden. dann prüfen Sie, ob der Steckplatz Fra- Lesen Sie vor dem Einfüllen zuerst granceDos geschlossen ist. das Kapitel „1. Die richtige Wäsche- pflege beachten“. Die Handhabung des Duftflakons ist im Kapitel „Duftflakon“... -
Seite 22: Programm Wählen Und Starten
3. Programm wählen und starten Trockner einschalten und Pro- gramm wählen Durch die Programmwahl wird der Trockner eingeschaltet und über Pro- grammwählerstellung ausgeschaltet. Berühren Sie die Sensortaste so oft, bis die gewünschte Programm- laufzeit in der Zeitanzeige leuchtet. Tipp: Wird die Sensortaste ... -
Seite 23: Programm Starten
3. Programm wählen und starten – Lüften warm/DryFresh Energieeinsparung - Bei Feinwäsche und Vorbügeln ist Nach 10 Minuten werden Anzeigeele- Schonen + immer aktiv/nicht abwähl- mente dunkel geschaltet. Die Sensor- taste Start/Wäsche nachlegen leuchtet bar. pulsierend. Programm starten Berühren Sie die Sensortaste , um Der Schriftzug Start/Wäsche nachlegen die Anzeigeelemente wieder einzu- leuchtet pulsierend. -
Seite 24: Wäsche Nach Programmende Entnehmen
4. Wäsche nach Programmende entnehmen Programmende/Knitterschutz Verbliebene Wäsche kann durch Übertrocknung Schaden nehmen. Programmende: Nehmen Sie immer alle Wäscheteile - leuchtet in der Zeitanzeige aus der Trommel heraus. - Start/Wäsche nachlegen leuchtet Drehen Sie den Programmwähler auf nicht mehr die Programmwählerstellung . -
Seite 25: Startvorwahl Wählen
Startvorwahl Startvorwahl wählen Startvorwahl starten Berühren Sie die Sensortaste . Sie können einen späteren Programm- start wählen von Minuten bis zu Die Startvorwahl startet und läuft in der (Stunden). Zeitanzeige ab. Nach jeder Stunde erfolgen kurze Trom- Die Startvorwahl in Kombination mit meldrehungen bis zum Programmstart dem Programm Lüften warm/DryFresh (Knitterreduzierung). -
Seite 26: Programmübersicht
Programmübersicht Alle mit * gekennzeichneten Gewichte beziehen sich auf das Gewicht der tro- ckenen Wäsche. maximal 8 kg* Artikel Normal nasse Baumwollwäsche, wie unter Baumwolle Schranktro- cken beschrieben. Hinweis - Im Programm ECO wird der Trockengrad Schranktrocken erreicht. - Das Programm ECO ist vom Energieverbrauch für das Trocknen von normal nasser Baumwollwäsche am effizientesten. - Seite 27 Programmübersicht Pflegeleicht maximal 4 kg* Schranktrocken, Bügeltrocken+ Artikel Pflegeleichte Textilien aus Synthetik, Baumwolle oder Mischgewe- ben. Das sind z. B. Berufskleidung, Kittel, Pullover, Kleider, Hosen, Tischwäsche und Strümpfe. Feinwäsche maximal 2,5 kg* Schranktrocken, Bügeltrocken+ Artikel Empfindliche Textilien mit dem Pflegesymbol aus synthetischen Fasern, Mischgewebe, Kunstseide oder pflegeleicht ausgerüsteter Baumwolle.
- Seite 28 Programmübersicht Bettwäsche maximal 4 kg* Extratrocken, Schranktrocken, Bügeltrocken+, Bügeltrocken Artikel Bettwäsche, Laken, Kissenbezüge Imprägnieren maximal 2,5 kg* Artikel Trocknergeeignete Textilien, wie z. B. Mikrofaser, Ski- und Outdoor- Bekleidung, feine dichte Baumwolle (Popelin) und Tischdecken. Hinweis - In diesem Programm wird ausschließlich Schranktrocken getrock- net. - Dieses Programm beinhaltet eine zusätzliche Fixierungsphase für die Imprägnierung.
- Seite 29 Programmübersicht Lüften warm/DryFresh maximal 8 kg* Hinweis - Trocknen von Textilien (Lüften warm) - Auffrischen von Textilien (DryFresh) - Wählen Sie anfangs nicht die längste Zeit. Stellen Sie durch Pro- bieren fest, welche Zeit am besten geeignet ist. Artikel - Nachtrocknen: mehrlagige Textilien, die aufgrund ihrer Beschaffen- heit ungleichmäßig trocknen, wie z. B.
-
Seite 30: Programmablauf Ändern
Programmablauf ändern Laufendes Programm umwäh- Wäsche nachlegen oder ent- nehmen Ein Umwählen des Programms ist nicht Sie haben noch etwas vergessen, aber mehr möglich. Somit wird eine unge- das Programm läuft bereits. wollte Bedienung verhindert. Berühren Sie die Sensortaste . Wenn Sie den Programmwähler verstel- In der Zeitanzeige wird das Wort Add len, dann leuchtet das Symbol ... -
Seite 31: Kondenswasserbehälter
Kondenswasserbehälter Tragen Sie den Kondenswasserbehäl- Kondenswasserbehälter leeren ter waagerecht, damit kein Wasser Kondenswasserbehälter hinausläuft. Fassen Sie den Kondens- wasserbehälter an der Griffblende Das beim Trocknen anfallende Kon- und am Ende an. denswasser wird im Kondenswasser- behälter aufgefangen. Intervall für das Leeren: Leeren Sie den Kondenswasserbehälter nach dem Trocknen. -
Seite 32: Duftflakon
Duftflakon FragranceDos Schutzsiegel vom Duftflakon entfernen Mit dem Duftflakon (nachkaufbares Zubehör) können Sie Ihrer Wäsche Den Duftflakon nur wie abgebildet beim Trocknen eine besondere Duftno- halten. Nicht schräg halten oder kip- te verleihen. pen, sonst läuft Duftstoff aus. Tipp: Den Duftflakon können Sie ganz ... -
Seite 33: Duftflakon Einstecken
Duftflakon Duftflakon einstecken Öffnen Sie die Tür des Trockners. Der Duftflakon wird in den oberen Flu- senfilter neben der Griffmulde einge- steckt. Die Markierungen und müssen sich gegenüberliegen. Öffnen Sie den Schieber an seiner La- sche, bis die Lasche ganz oben ist. -
Seite 34: Duftintensität Einstellen
Duftflakon Duftintensität einstellen Duftflakon schließen Vor dem Trocknen kann die Duftintensi- Der Duftflakon soll nach dem Trocknen tät eingestellt werden. geschlossen werden, damit nicht unnö- tig Duftstoff entweicht. Drehen Sie den äußeren Ring nach rechts: Je weiter der Duftflakon geöff- ... -
Seite 35: Duftflakon Entnehmen/Austauschen
- Bei Neukauf: Das Schutzsiegel erst Intervall für das Austauschen: Tauschen kurz vor Gebrauch abziehen. Sie den Duftflakon aus, wenn er leer ist oder der Duft nicht mehr ausreichend ist. Sie können den Duftflakon beim Miele Fachhändler, beim Miele Kundendienst oder im Internet bestellen. -
Seite 36: Reinigung Und Pflege
Reinigung und Pflege Trockner reinigen Flusenfilter reinigen Trennen Sie den Trockner vom Elek- Umweltbelastung durch falsch ent- tronetz. sorgte Flusen. Um zu vermeiden, dass Mikroplastik im Abwassersystem verbreitet wird, Schäden durch Verwendung un- sollten Flusen nicht in den Abfluss geeigneter Pflegemittel. -
Seite 37: Flusenfilter Und Luftführungsbereich Gründlich Reinigen
Reinigung und Pflege Entfernen Sie die Flusen (siehe Pfeile) von den Siebflächen aller Flusenfilter und dem gelochten Wäscheabweiser. Schieben Sie den oberen Flusenfilter bis zum deutlichen Rasten hinein. Schließen Sie die Tür. Flusenfilter und Luftführungsbereich gründlich reinigen Wenn sich die Trocknungszeit verlän- gert hat oder die Siebflächen der Flu- senfilter sichtbar verklebt/verstopft... -
Seite 38: Flusenfilter Nass Reinigen
Reinigung und Pflege Schütteln Sie die Flusenfilter gründ- lich aus und trocknen Sie diese vor- sichtig ab. Durch nasse Flusenfilter können Funktionsstörungen beim Trocknen auftreten. Schieben Sie den unteren Flusenfilter ganz hinein und verriegeln Sie den gelben Knebel. ... -
Seite 39: Sockelfilter Reinigen
Reinigung und Pflege Greifen Sie mit Ihrer Hand hinter den Sockelfilter entnehmen gelochten Wäscheabweiser in die Trommel des Trockners. Auf der linken Seite können Sie den länglichen, metallischen Restfeuchte- sensor erfühlen. Reinigen Sie den Restfeuchtesensor mit einem feuchten Wischtuch mit et- was Seifenlauge. -
Seite 40: Sockelfilter Reinigen
Reinigung und Pflege Sockelfilter reinigen Drücken Sie den Sockelfilter zwi- schendurch immer wieder behutsam aus. Tipp: Legen Sie den Sockelfilter flach in die Schüssel oder den Eimer. Ziehen Sie den Griff aus dem Sockel- filter heraus. Waschen Sie den Sockelfilter unter fließendem Wasser behutsam und gründlich aus. -
Seite 41: Klappe Für Den Sockelfilter Reinigen
Reinigung und Pflege Wird ein Trockenprogramm nach dem Einsetzen des gereinigten Sockelfilters mit einer Fehlermeldung abgebrochen: Der Sockelfilter wurde zu nass einge- setzt. Drücken Sie den Sockelfilter nochmal behutsam aus. Lassen Sie den Sockelfilter an der Luft trocknen. Wenn trotzdem wieder eine Störung auftritt, können hartnäckige Rückstän- de von Waschsubstanzen der Auslöser sein. - Seite 42 Reinigung und Pflege Schließen Sie die Klappe für den Wär- metauscher. Schäden oder uneffektive Trock- nung, wenn ohne Sockelfilter oder mit geöffneter Klappe für den Wär- metauscher getrocknet wird. Übermäßige Flusenansammlungen können zu einem Defekt des Trock- ners führen. Ein undichtes System führt zu einer uneffektiven Trocknung.
-
Seite 43: Was Tun, Wenn
Starten Sie ein Programm. abbruch, ein Signal er- Erfolgen wieder Programmabbruch und Fehlermel- tönt. dung, liegt ein Defekt vor. Informieren Sie den Miele Kundendienst. : leuchtet und das Die Wäsche hat sich ungünstig verteilt oder aufgerollt. Programm wurde abge- ... - Seite 44 Was tun, wenn ... Problem Ursache und Behebung und blinken, ein Si- Verstopfungen durch Flusen oder Waschmittelrück- stände liegen vor. gnal ertönt. Kontrollleuchte leuch- Um die Meldung auszuschalten, wählen Sie die Pro- tet. grammwählerstellung . Reinigen Sie die Flusenfilter und den Sockelfilter. –...
-
Seite 45: Kontrollleuchten Oder Hinweise In Der Zeitanzeige
Was tun, wenn ... Kontrollleuchten oder Hinweise in der Zeitanzeige Problem Ursache und Behebung Kontrollleuchte leuch- Der Trockner arbeitet nicht optimal oder nicht wirt- tet am Programmende. schaftlich. Mögliche Ursachen können Verstopfungen durch Flusen oder Waschmittelrückständen sein. Um die Kontrollleuchte auszuschalten, öffnen und schließen Sie die Tür (bei eingeschaltetem Trockner). -
Seite 46: Ein Nicht Zufrieden Stellendes Trockenergebnis
Was tun, wenn ... Ein nicht zufrieden stellendes Trockenergebnis Problem Ursache und Behebung Die Wäsche ist nicht zu- Die Beladung bestand aus unterschiedlichen Gewe- friedenstellend getrock- ben. net. Trocknen Sie mit Lüften warm/DryFresh nach. Wählen Sie demnächst ein geeignetes Programm. Tipp: Sie können die Trockenstufen einiger Programme individuell anpassen. -
Seite 47: Der Trockenvorgang Dauert Sehr Lange
Was tun, wenn ... Der Trockenvorgang dauert sehr lange Problem Ursache und Behebung Der Trockenvorgang Der Aufstellraum ist zu warm. dauert sehr lange oder Lüften Sie gründlich. wird sogar abgebro- Waschmittelrückstände, Haare und Feinstflusen kön- chen.* nen Verstopfungen verursachen. ... -
Seite 48: Andere Probleme
Sie die Trocknertür. Die Trommelbeleuchtung ist defekt. Die Trommelbeleuchtung ist auf eine langlebige Halt- barkeit ausgelegt und muss daher in der Regel nicht ausgetauscht werden. Wenn die Trommelbeleuchtung trotz aller Versuche nicht leuchtet, informieren Sie den Miele Kunden- dienst. -
Seite 49: Sockelfilter Tauschen
Was tun, wenn ... Spalten, Risse, Abdrücke Sockelfilter tauschen Der Wärmetauscher kann verstopfen. Wenn Sie die nachfolgend beschrie- benen Verschleißspuren vor oder nach der Reinigung erkennen, dann tauschen Sie den Sockelfilter sofort aus (nachkaufbares Zubehör). Passungenauigkeit Durch Risse und Spalten werden Flusen Die Ränder des Sockelfilters liegen nicht in den Wärmetauscher geblasen. -
Seite 50: Sockelfilter Regenerieren
Was tun, wenn ... ckelfilters. In Extremfällen bilden Rück- Wärmetauscher kontrollieren stände hartnäckige Verkrustungen. Die Rückstände sind ein Zeichen dafür, Verletzungsgefahr durch scharfe dass der Sockelfilter nicht mehr pass- Kühlrippen. genau an den Seitenrändern anliegt, Sie können sich schneiden. auch wenn er einwandfrei aussieht: Berühren Sie nicht die Kühlrippen mit An den Rändern werden Flusen ungefil-... -
Seite 51: Kundendienst
Bei Störungen, die Sie nicht selbst be- Sie die Produktdatenbank. Hier werden heben können, benachrichtigen Sie z. B. Sie aufgefordert, die Modellkennung Ihren Miele Fachhändler oder den Miele einzugeben. Kundendienst. Die Modellkennung finden Sie auf dem Den Miele Kundendienst können Sie Typenschild. -
Seite 52: Installation
*INSTALLATION* Installation Vorderansicht a Netzanschlussleitung e Klappe für den Sockelfilter b Bedienblende f 4 höhenverstellbare Füße c Kondenswasserbehälter g Kühlluftgitter d Tür h Ablaufschlauch für das Kondenswas-... -
Seite 53: Rückansicht
*INSTALLATION* Installation Rückansicht Bei liegendem Transport: Legen Sie den Trockner nur auf die linke oder rechte Seitenwand. a Deckelüberstand mit Griffmöglich- Bei stehendem Transport: Wenn Sie keiten für den Transport eine Sackkarre verwenden, dann transportieren Sie den Trockner eben- b Ablaufschlauch für das Kondenswas- falls nur über die linke oder rechte Seitenwand. -
Seite 54: Aufstellen
Für einen einwandfreien Betrieb muss - Durchlüften Sie den Aufstellraum des der Trockner lotrecht ausgerichtet wer- Trockners. den. Bodenunebenheiten können durch - Benachrichtigen Sie den Miele Kun- die Schraubfüße des Trockners ausge- dendienst. glichen werden. Stillstandzeit nach dem Aufstellen ... -
Seite 55: Belüftung
Diese Wärme muss gut abgeführt werden können. – Wasch-Trocken-Verbindungssatz Ansonsten kann sich die Trocknungs- Dieser Trockner kann mit einer Miele dauer verlängern oder es ist auf Dau- Waschmaschine als Wasch-Trocken- er mit einer Beschädigung des Trock- Säule aufgestellt werden. Es darf nur der ners zu rechnen. -
Seite 56: Kondenswasser Extern Ableiten
- beiliegend: Adapter (b), Schlauch- Bei falscher Montage des Rück- schelle (c), Schlauchhalter (e); schlagventils ist kein Abpumpen - nachkaufbar bei Miele: Bausatz möglich. „Rückschlagventil“ für einen externen Montieren Sie das Rückschlagventil Wasseranschluss. Rückschlagventil so, dass der Pfeil auf dem Rück- (d), Schlauchverlängerung (a) und... -
Seite 57: Ablaufschlauch Verlegen
*INSTALLATION* Installation Ablaufschlauch verlegen Beispiele: Kondenswasser ableiten Ablauf in ein Waschbecken oder einen Beschädigung des Ablauf- Bodenablauf schlauchs durch unsachgemäßen Verwenden Sie den Schlauchhalter, um Umgang. den Ablaufschlauch einhängen zu kön- Der Ablaufschlauch kann beschädigt nen. werden und Wasser läuft aus. Reißen Sie nicht am Ablaufschlauch und dehnen und knicken Sie ihn nicht. - Seite 58 *INSTALLATION* Installation Direktanschluss an ein Waschbeckensi- Installieren Sie den Adapter 1 mit der phon Waschbecken-Überwurfmutter 2 am Waschbeckensiphon. Verwenden Sie den Schlauchhalter, In der Regel ist die Waschbecken- den Adapter, Schlauchschellen und Überwurfmutter mit einer Scheibe das Rückschlagventil (nachkaufbares ausgestattet, die Sie entnehmen Zubehör).
-
Seite 59: Türanschlag Wechseln
*INSTALLATION* Installation Tür abnehmen Türanschlag wechseln Sie benötigen einen Torx-Schraubendre- Vorbereitung her T30. Der Türanschlag dieses Trockners ist Öffnen Sie die Tür des Trockners voll- werkseitig links. Sie können den Türan- ständig. schlag nach rechts wechseln. Sie benötigen diese Gegenstände: - einen Torx-Schraubendreher T20 - einen Torx-Schraubendreher T30 - eine weiche Unterlage (Decke) - Seite 60 *INSTALLATION* Installation Türschloss wechseln Setzen Sie das Türschloss auf der ge- genüberliegenden Seite in die Öff- Drehen Sie die beiden Schrauben nung ein. am Türschloss mit dem Torx-Schrau- Verschieben Sie das Türschloss so in bendreher heraus. seiner Position, dass sich die 2 Schraublöcher mit den 2 Löchern in der Vorderwand (Pfeile) decken.
- Seite 61 *INSTALLATION* Installation Türdichtung abnehmen und Schrauben Außenblende der Tür abnehmen herausdrehen Halten Sie die Tür fest und stellen Sie die Tür hochkant auf die Decke. Türdichtung abnehmen Halten Sie die Tür oben an der Nase Ziehen Sie die Türdichtung von einer fest.
- Seite 62 *INSTALLATION* Installation Türscharnier und Kappen tauschen Türscharnier abnehmen Zuerst muss das Türscharnier abge- nommen werden. Danach werden die Kappen für den Schließkloben, die mit R und L gekennzeichnet sind, getauscht. Werkseitig ist die Kappe, die mit L ge- kennzeichnet ist, an der Oberseite zu finden.
- Seite 63 *INSTALLATION* Installation Kappen abnehmen Schlosskloben umbauen Drehen Sie die Schraube an der mit L Drücken Sie den Schlosskloben von gekennzeichneten Kappe heraus und der Rückseite nach oben hoch. nehmen Sie die Kappe ab. Entnehmen Sie den Schlosskloben. ...
- Seite 64 *INSTALLATION* Installation Kappen und Türscharnier montieren Außenblende der Tür montieren Legen Sie die Außenblende mit der Außenseite auf die Decke. Die gelbe Markierung ist oben rechts. Schrauben Sie die mit R gekennzeich- nete Kappe oben mit einer Schraube fest.
- Seite 65 *INSTALLATION* Installation Lassen Sie die Tür gleichmäßig ohne Schrauben eindrehen und Türdichtung ein Verdrehen herunter. Tür und Au- montieren ßenblende müssen wie „Topf und De- ckel“ passen. Legen Sie eine Hand flach unter die Außenblende der Tür. Halten Sie mit der anderen Hand die Tür an der Nase fest.
- Seite 66 *INSTALLATION* Installation Tür montieren Halten Sie die Tür vor den Trockner. Stecken Sie den Fuß des Türschar- niers mit seinen 2 Zapfen in die Öff- nungen am Trockner. Tipp: Der Fuß des Türscharniers muss an der Vorderwand des Trockners anlie- gen.
-
Seite 67: Elektroanschluss
Anschluss des Trock- ners. Eine beschädigte Netzanschlussleitung darf nur durch eine spezielle Netzan- schlussleitung vom gleichen Typ ersetzt werden (erhältlich beim Miele Kunden- dienst). Aus Sicherheitsgründen darf der Austausch nur von einer qualifizierten Fachkraft oder vom Miele Kundendienst vorgenommen werden. -
Seite 68: Technische Daten
Technische Daten Höhe 850 mm Breite 596 mm Tiefe 655 mm Tiefe bei geöffneter Tür 1.077 mm unterschiebbar säulenfähig Gewicht ca. 52 kg Trommelvolumen 120 l Beladungsmenge 8 kg (Gewicht der Trockenwäsche) Volumen Kondenswasserbehälter 4,8 l Schlauchlänge 1,49 m Maximale Abpumphöhe 1,00 m Maximale Abpumplänge 4,00 m Länge der Anschlussleitung 2,00 m Anschlussspannung siehe Typenschild... -
Seite 69: Datenblatt Für Haushaltswäschetrockner
Technische Daten Datenblatt nach delegierter Verordnung (EU) Nr. 392/2012 gültig bis zum 30.06.2025 Datenblatt für Haushaltswäschetrockner nach delegierter Verordnung (EU) Nr. 392/2012 MIELE Modellname/-kennzeichen TWA520WP 8kg Active Nennkapazität 8,0 kg Art des Haushaltstrockners (Abluft / Kondens) - / ● Energieeffizienzklasse A+++ (höchste Effizienz) bis D (niedrigste Effizienz) - Seite 70 Technische Daten Dieses Programm ist zum Trocknen normaler, nasser Baumwolltextilien geeignet und in Bezug auf den Energieverbrauch für Baumwolle am effizientesten. falls der Haushaltstrockner ein Kondensationswäschetrockner ist für das Standard-Baumwollprogramm bei vollständiger Befüllung...
-
Seite 71: Verbrauchsdaten
Verbrauchsdaten Verbrauchsdaten gemäß Verordnungen 932/2012/EU und 392/2012/EU gültig bis zum 30.06.2025 Beladung Schleuderstufe Rest- Energie Laufzeit Waschmaschine feuchte U/min 1.000 1,40 1.000 0,81 Baumwolle Schranktrocken 1.200 1,25 1.400 1,20 1.600 1,05 Baumwolle Bügeltrocken 1.000 1,04 1.200 0,90 1.400 0,85 1.600 0,70 Pflegeleicht Schranktrocken 1.200... - Seite 72 Verbrauchsdaten Verbrauchsdaten gemäß Verordnungen (EU) 2023/2533 und (EU) 2023/2534 gültig ab dem 01.07.2025 Endfeuchte nach Programme Beladung Laufzeit Energie dem Trocknen t.:min. 2:50 1,40 1:51 0,81 Baumwolle 3:18 1,60 Extratrocken 2:10 0,97 Baumwolle 2:18 1,04 Bügeltrocken 1:10 0,55 Pflegeleicht 1:12 0,46 Schranktrocken Pflegeleicht...
-
Seite 73: Programmierfunktionen
Programmierfunktionen Programmieren Programmierfunktion Werkeinstellung Mit den Programmierfunktionen kön- nen Sie die Elektronik des Trockners Trockenstufen Ihren persönlichen Anforderungen an- passen. Summer Das Programmieren erfolgt in diesen Tastenton Schritten (, , ... ) mit Hilfe der Pin-Code ... -
Seite 74: Werkeinstellung
Programmierfunktionen Programmierfunktion bearbeiten und Die Programmierung ist dauerhaft ge- speichern speichert. Sie können sie jederzeit wie- der ändern. Sie können eine Programmierfunktion entweder ein-/ausschalten oder ver- Werkeinstellung schiedene Optionen wählen. Die Programmierfunktionen werden Die Option der Programmierfunktion auf die Werkeinstellung zurückgesetzt. wird in der Zeitanzeige durch ... -
Seite 75: Summer
Programmierfunktionen Trockner mit Pin-Code bedienen Summer Nach jedem Einschalten des Trockners Der Summer teilt Ihnen das Pro- blinkt und leuchtet in der Zeitanzeige grammende akustisch mit. Er kann . aus- oder eingeschaltet werden. Der Pin-Code lautet und kann nicht Der Dauerwarnton bei Fehlermeldungen verändert werden. -
Seite 76: Ausschaltverhalten Bedienfeld
Programmierfunktionen Ausschaltverhalten Bedien- Knitterschutz feld Bis max. 2 Stunden nach Beendigung des Trockenvorgangs dreht sich die Zur Energieeinsparung im laufenden Trommel in einem speziellen Knitter- Programm werden Zeitanzeige und schutz-Rhythmus. Das hilft, Knitterfal- Sensortasten nach 10 Minuten dunkel ten zu reduzieren, wenn nach Pro- geschaltet. - Seite 79 Deutschland: Miele & Cie. KG Miele Vertriebsgesellschaft Deutschland KG Carl-Miele-Straße 29 Carl-Miele-Straße 29 33332 Gütersloh 33332 Gütersloh Telefon: 0800 22 44 666 Miele im Internet: www.miele.de (kostenfrei)* * unsere Erreichbarkeitszeiten entnehmen E-Mail: info@miele.de Sie bitte unserer Homepage Österreich: Miele Gesellschaft m.b.H.
- Seite 80 TWA 520 WP de-DE M.-Nr. 12 708 570 / 00...
