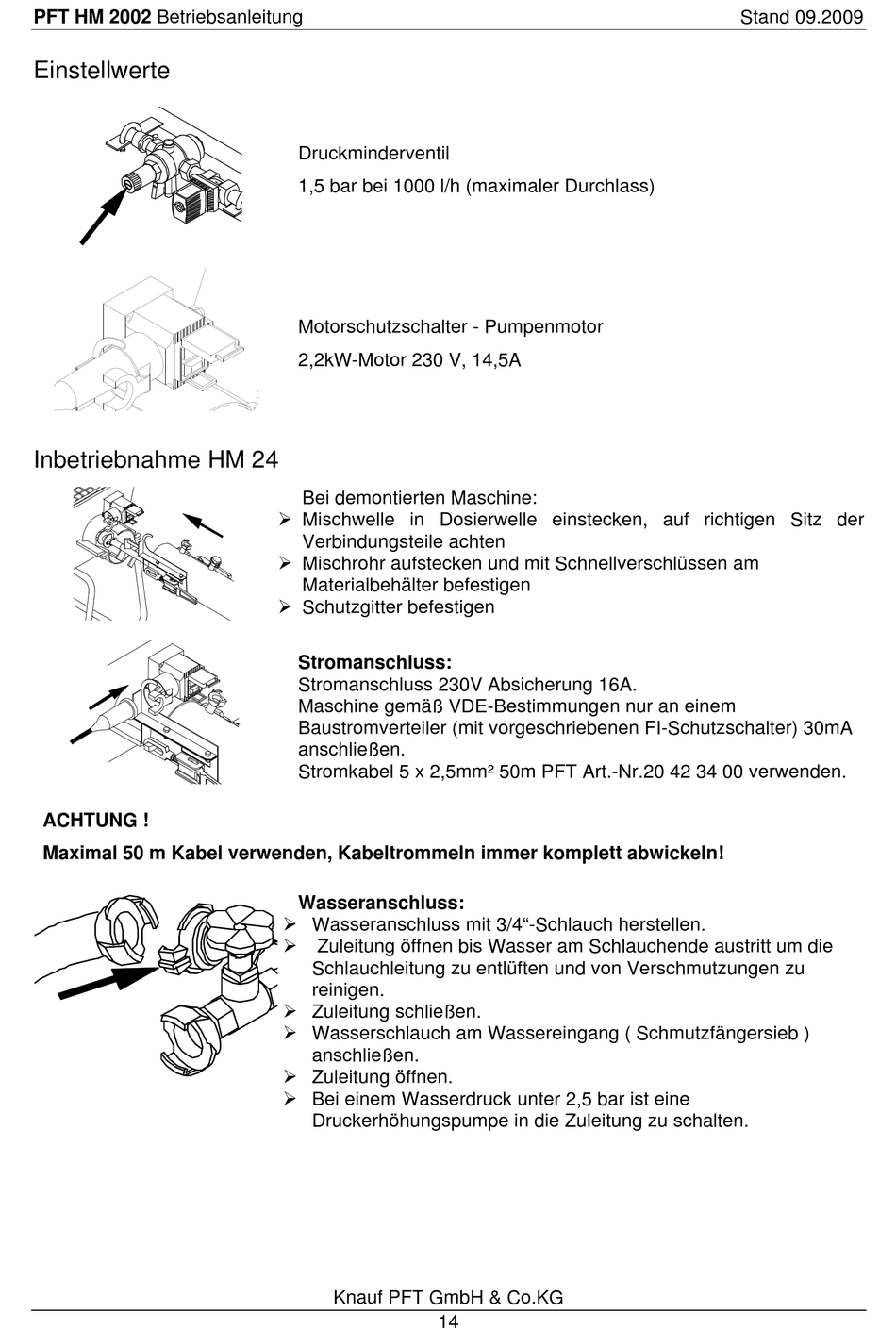

Einstellwerte; Inbetriebnahme Hm 24 - PFT HM 2002 Betriebsanleitung

PFT HM 2002 Betriebsanleitung

Einstellwerte

Inbetriebnahme HM 24

ACHTUNG !
Maximal 50 m Kabel verwenden, Kabeltrommeln immer komplett abwickeln!
Druckminderventil
1,5 bar bei 1000 l/h (maximaler Durchlass)
Motorschutzschalter - Pumpenmotor
2,2kW-Motor 230 V, 14,5A
Bei demontierten Maschine:
 Mischwelle in Dosierwelle einstecken, auf richtigen Sitz der
Verbindungsteile achten
 Mischrohr aufstecken und mit Schnellverschlüssen am
Materialbehälter befestigen
 Schutzgitter befestigen
Stromanschluss:
Stromanschluss 230V Absicherung 16A.
Maschine gemäß VDE-Bestimmungen nur an einem
Baustromverteiler (mit vorgeschriebenen FI-Schutzschalter) 30mA
anschließen.
Stromkabel 5 x 2,5mm² 50m PFT Art.-Nr.20 42 34 00 verwenden.
Wasseranschluss:
 Wasseranschluss mit 3/4"-Schlauch herstellen.
 Zuleitung öffnen bis Wasser am Schlauchende austritt um die
Schlauchleitung zu entlüften und von Verschmutzungen zu
reinigen.
 Zuleitung schließen.
 Wasserschlauch am Wassereingang ( Schmutzfängersieb )
anschließen.
 Zuleitung öffnen.
 Bei einem Wasserdruck unter 2,5 bar ist eine
Druckerhöhungspumpe in die Zuleitung zu schalten.
