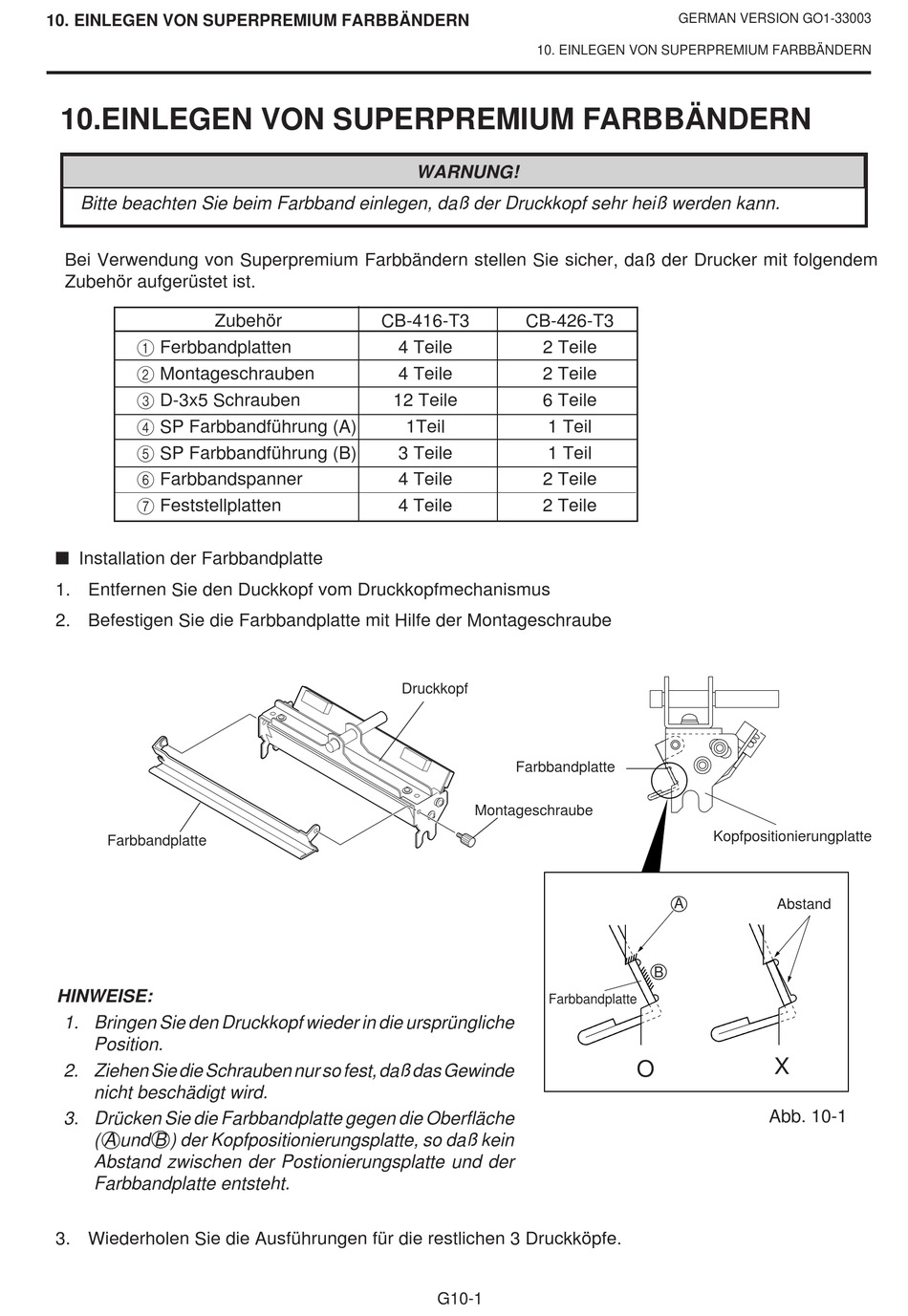

10. EINLEGEN VON SUPERPREMIUM FARBBÄNDERN
10.EINLEGEN VON SUPERPREMIUM FARBBÄNDERN
Bitte beachten Sie beim Farbband einlegen, daß der Druckkopf sehr heiß werden kann.
Bei Verwendung von Superpremium Farbbändern stellen Sie sicher, daß der Drucker mit folgendem
Zubehör aufgerüstet ist.
Zubehör
1 Ferbbandplatten
2 Montageschrauben
3 D-3x5 Schrauben
4 SP Farbbandführung (A)
5 SP Farbbandführung (B)
6 Farbbandspanner
7 Feststellplatten
Installation der Farbbandplatte
1. Entfernen Sie den Duckkopf vom Druckkopfmechanismus
2. Befestigen Sie die Farbbandplatte mit Hilfe der Montageschraube
Farbbandplatte
HINWEISE:
1. Bringen Sie den Druckkopf wieder in die ursprüngliche
Position.
2. Ziehen Sie die Schrauben nur so fest, daß das Gewinde
nicht beschädigt wird.
3. Drücken Sie die Farbbandplatte gegen die Oberfläche
( A und B ) der Kopfpositionierungsplatte, so daß kein
Abstand zwischen der Postionierungsplatte und der
Farbbandplatte entsteht.
3. Wiederholen Sie die Ausführungen für die restlichen 3 Druckköpfe.
10. EINLEGEN VON SUPERPREMIUM FARBBÄNDERN
WARNUNG!
CB-416-T3
CB-426-T3
4 Teile
2 Teile
4 Teile
2 Teile
12 Teile
6 Teile
1Teil
1 Teil
3 Teile
1 Teil
4 Teile
2 Teile
4 Teile
2 Teile
Druckkopf
Farbbandplatte
Montageschraube
Farbbandplatte
G10-1
GERMAN VERSION GO1-33003
Kopfpositionierungplatte
A
Abstand
B
X
O
