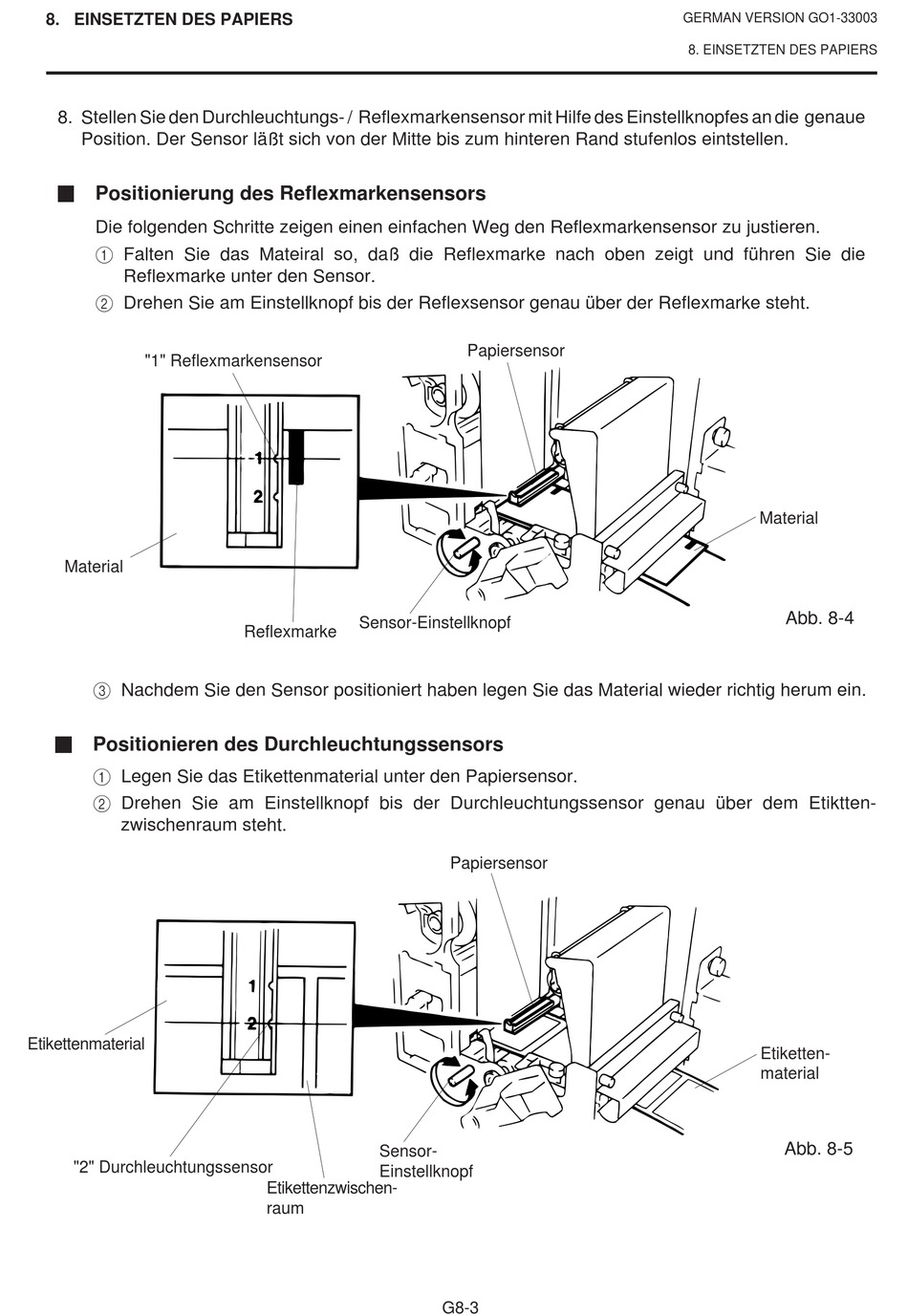

8. EINSETZTEN DES PAPIERS
8. Stellen Sie den Durchleuchtungs- / Reflexmarkensensor mit Hilfe des Einstellknopfes an die genaue
Position. Der Sensor läßt sich von der Mitte bis zum hinteren Rand stufenlos eintstellen.
Positionierung des Reflexmarkensensors
Die folgenden Schritte zeigen einen einfachen Weg den Reflexmarkensensor zu justieren.
1 Falten Sie das Mateiral so, daß die Reflexmarke nach oben zeigt und führen Sie die
Reflexmarke unter den Sensor.
2 Drehen Sie am Einstellknopf bis der Reflexsensor genau über der Reflexmarke steht.
"1" Reflexmarkensensor
Material
3 Nachdem Sie den Sensor positioniert haben legen Sie das Material wieder richtig herum ein.
Positionieren des Durchleuchtungssensors
1 Legen Sie das Etikettenmaterial unter den Papiersensor.
2 Drehen Sie am Einstellknopf bis der Durchleuchtungssensor genau über dem Etiktten-
zwischenraum steht.
Etikettenmaterial
"2" Durchleuchtungssensor
Sensor-Einstellknopf
Reflexmarke
Sensor-
Einstellknopf
Etikettenzwischen-
raum
Papiersensor
Papiersensor
G8-3
GERMAN VERSION GO1-33003
8. EINSETZTEN DES PAPIERS
Material
Abb. 8-4
Etiketten-
material
Abb. 8-5
