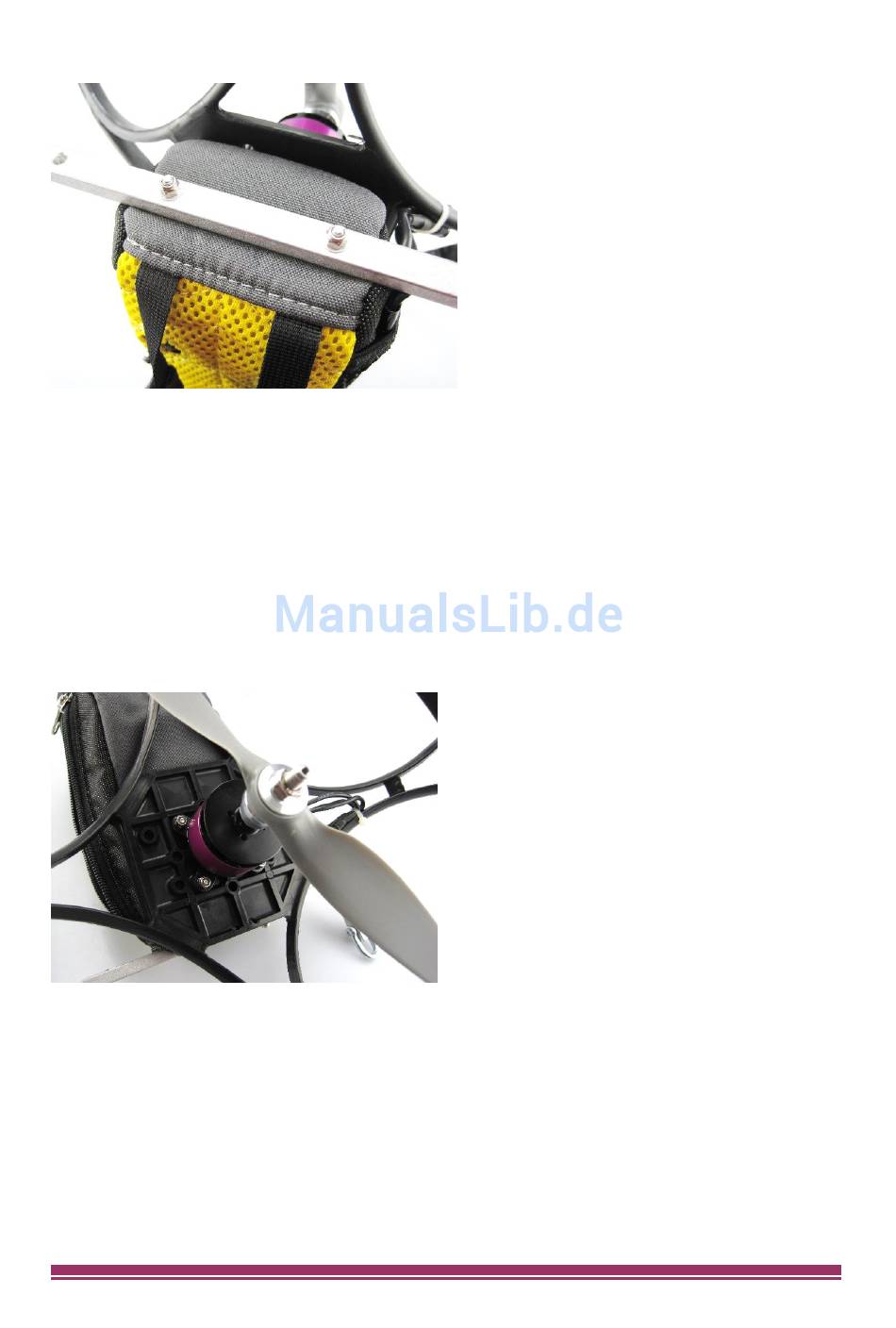

Montage des Alubügels / mounting the bracket
metal seat through which you need to plug two M3x16 countersunk screws from the inside to the
outside. The bracket is attached to these screws. Now hold the free screw with a long allen driver
from the inside, insert the bracket and secure it with an M3 washer and an M3 self-locking nut. Now
remove the other stop nut, insert the bracket and replace the self-locking nut. Pull tight both nuts by
holding the screw from the inside with an allen wrench an thighen the nut from the outside.

Montage des Propellers / Mounting the prop:

Use an APC propeller 10 x 5 and press the appropriate eccentric ring into the propeller hub. (The
plastic eccentric rings are supplied with the propeller in different sizes for different shaft diameters).
The propeller is mounted with the writing pointing in flight direction. Then fit the washer and the nut.
Tighten the nut so that it cannot turn lose during flight.
Anleitung / Manual Para-RC Rucksack-Set S
© 2016 Hacker Motor GmbH
Auf der Oberseite des Metallsitzes sind zwei
Bohrungen durch welche zwei M3x16mm
Senkkopfschrauben von innen nach außen
gesteckt werden. Der Alubügel ist an diesen
Schrauben zu befestigen. Halten Sie mit einem
langen Inbusschraubendreher die freie
Schraube von innen, stecken Sie den Alubügel
auf die Schraube und sichern Sie den Bügel mit
einer M3 Unterlegscheibe und einer M3
Stopmutter.
There are two holes on the upper side of the
Verwenden Sie eine APC Luftschraube 10x5 und
drücken Sie den passenden Zentriering in die
Propellernabe, damit die Luftschraube mittig sitzt.
(Die Kunststoffzentrieringe liegen der Luft-
schraube in unterschiedlichen Größen für
unterschiedliche Wellendurchmesser bei).
Stecken Sie die Luftschraube mit in Flugrichtung
zeigender Beschriftung auf den Mitnehmer.
Anschließend montieren Sie die Unterlegscheibe
und die Mutter. Ziehen Sie die Mutter gut fest,
sodass sich diese im Flug nicht lösen kann.
Seite / page 8
