Achten Sie dabei darauf, dass keines der Kabel schleift oder in den Drehbereich des Propellers
kommen kann. Der Regler ist von Werk aus nicht mit einem Stecksystem ausgestattet. Vor der
Montage des Reglers empfiehlt es sich, das bevorzugte Stecksystem anzulöten.
The controller is supplied without connectors to the battery, choose your preferred plug system and
solder it to the controller. Please watch out for correct polarity.
Anleitung / Manual Para-RC Rucksack-Set S
© 2016 Hacker Motor GmbH

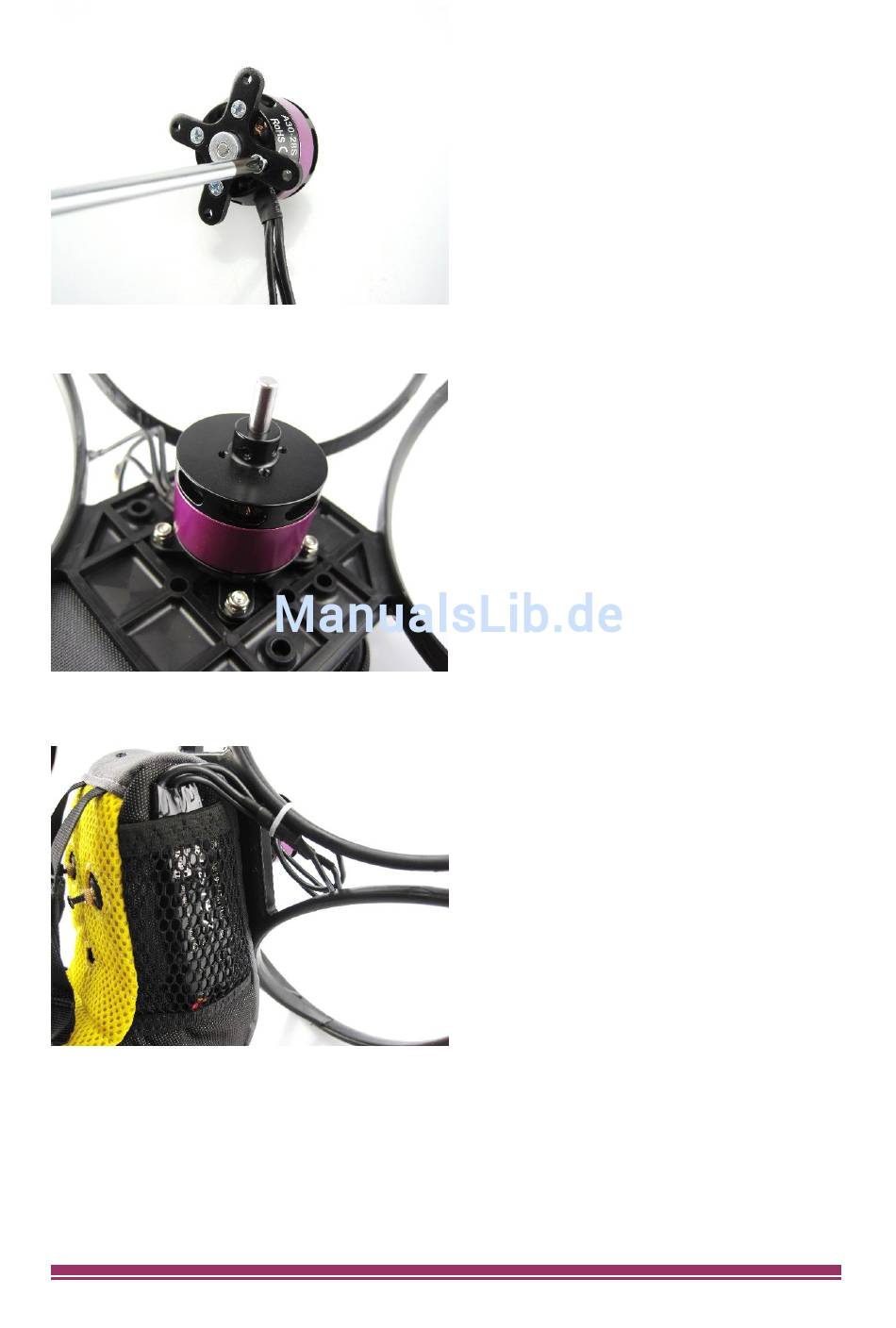

Montieren Sie den Hacker Brushless-Motor mit
vier M3x6mm Senkkopfschrauben an das
Montage-kreuz. Ziehen Sie die Schrauben
handfest an, sodass Sie sich während des Fluges
nicht lösen können.
Install the Hacker Brushless Motor with four
M3x6mm countersunk screws on the mounting
cross. Hand-tighten the screws so that they
cannot get lose during flight.
Setzen Sie nun den Hacker Brushless-Motor
inklusive montiertem Kreuz auf die M3x30mm
Schrauben. Montieren Sie nun die vier
selbstsichernde Muttern M3 auf die Schrauben.
Nach dem Festziehen sollten Gurtzeug,
Metallsitz, Motor und Propellerkäfig eine feste
Einheit sein.
Screw four M3 self-locking nuts onto the
M3x30mm screws. After tightening harness,
metal seat, motor and prop cage should be a
fixed unit.
Der Regler wird nun mit den drei Motorkabeln
verbunden und in das seitliche Fach gesteckt.
Die Kabel fixieren sie am Käfig mit dem
beiliegenden Kabelbinder.
Now connected to esc the three motor cables
and place it the side compartment. fix the cable
on the cage with the cable tie.
