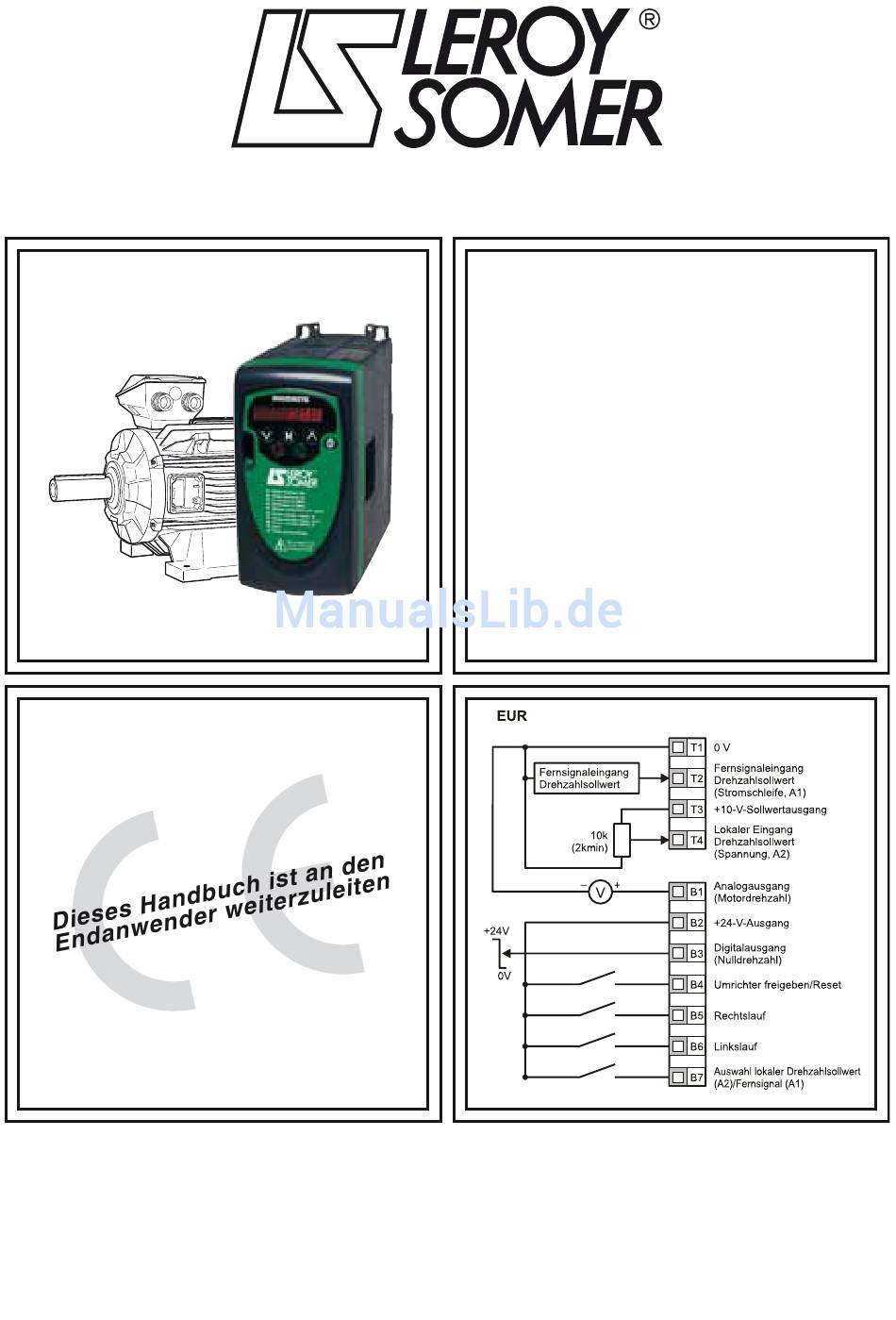

- Seite 1 3897 de - 2013.08 / g DIGIDRIVE SK DIGIDRIVE SK Betriebsanleitung (Baugrößen A bis D) Betriebsanleitung (Baugrößen A bis D)
- Seite 2 Versionen der Umrichter überprüft werden, um somit sicherzustellen, dass die gleiche Funktionalität zur Verfügung steht als bei bereits vorhandenen Umrichtern. Dies kann ebenfalls auf Umrichter zutreffen, die von LEROY-SOMER zurückgeliefert wurden. Falls Zweifel bestehen, dann kontaktieren Sie bitte den Lieferanten des Produktes.
-
Seite 3: Inhaltsverzeichnis
Diagnoseparameter ................45 Kurzinbetriebnahme ............46 Klemmensteuerung ................46 Steuerung über die Bedieneinheit ............48 Fehlerdiagnose ..............50 Optionen ................53 Dokumentation ..................54 Hinweise zur UL-Listung ..........55 10.1 UL Information (für Digidrive SK Baugröße A, B, C und D) ....55 Digidrive SK: Betriebsanleitung Ausgabenummer : g www.leroy-somer.com... -
Seite 4: Sicherheitsinformationen
Gefahrenanalyse vorgenommen werden; falls erforderlich, sind weitere Maßnahmen zur Verringerung solcher Risiken zu treffen. Bei Ausfall der Drehzahlregelung kann dies z. B. ein Überdrehzahlschutz oder bei Versagen der Motorbremse eine ausfallsichere mechanische Bremse sein. Digidrive SK: Betriebsanleitung www.leroy-somer.com Ausgabenummer: g... -
Seite 5: Umweltbeschränkungen
Aufmerksamkeit muss dabei auf die Querschnittsflächen von Leitern, die Auswahl von Sicherungen und anderen Schutzvorrichtungen und die Anschlüsse der Schutzerdung gerichtet werden. Die technischen Daten zur Digidrive SK Betriebsanleitung enthalten Anweisungen zur Einhaltung der EMV-Vorschriften. Innerhalb der Europäischen Union müssen alle Maschinen, in denen dieses Produkt... -
Seite 6: Bremsensteuerung
Motoranschlussklemmen anliegende Spannung verhindert wird. Wenn der Umrichter so ausfällt, dass auf dem Display sofort nichts mehr angezeigt wird, ist es möglich, dass die Kondensatoren nicht entladen werden. Wenden Sie sich in diesem Fall an LEROY- SOMER oder dessen autorisierten Lieferanten. Digidrive SK: Betriebsanleitung www.leroy-somer.com Ausgabenummer: g... -
Seite 7: Geräte Mit Steckverbindungen Für Die Netzspannungsversorgung
Netzspannung des Umrichters über einen Fehlerstromschutzschalter (FI) angeschlossen ist, kann in diesem aufgrund des Ableitstroms gegen Erde eine Fehlerabschaltung ausgelöst werden. In Abschnitt 4.3.1 Internes EMV-Netzfilter auf Seite 17 finden Sie weitere Informationen und Anleitungen zum Entfernen des internen EMV-Kondensators. Digidrive SK: Betriebsanleitung Ausgabenummer: g www.leroy-somer.com... -
Seite 8: Leistungsdaten
1,0 kg (2,2 Ib) SK 1,2 M SKA1200055 0,55 0,75 SK 1,5 M SKA1200075 0,75 10,5 Tabelle 2-3 Digidrive SK, 1 und 3 phasig, 200 bis 240Vac ±10%, 48 bis 62Hz Typischer Max. 150 % Min. Empfohlene Ausgangs- Ein- Dauer- Über-... - Seite 9 Tabelle 2-4 Digidrive SK, 3 phasig, 380 bis 480Vac ±10%, 48 bis 62Hz Typischer Max. 150 % Empfohlene Ausgangs- Bremswi- Gerätetyp- Motornen- Ein- Dauer- Über- Netzsiche- nennstrom derstands- Bau- Code nleistung gangsstrom eingangs- laststrom Gewicht rung (100 %) wert ß...
-
Seite 10: Mechanische Installation
Materialien nicht nach außen dringen lässt. Er darf also keine Öffnungen haben oder er muss eine Prallplatten-Konstruktion aufweisen. Dies bedeutet, dass die Öffnungen für Kabel usw. mit Werkstoffen versiegelt sein müssen, die die 5VB-Forderungen erfüllen oder eine darüber befindliche Prallplatte besitzen. Digidrive SK: Betriebsanleitung www.leroy-somer.com Ausgabenummer: g... -
Seite 11: Abmessungen Und Position Der Klemmenleisten
Der Umrichter erfüllt in Standardausführung die Anforderungen für IP20. Abmessungen und Position der Klemmenleisten Bild 3-3 Abmessungen des Digidrive SK Montagebohrung: 4 x M4 (Baugröße A bis C), 4 x M5 (Baugröße D) Tabelle 3-1 Abmessungen des Digidrive SK Umrichter- größe... - Seite 12 B (1,1kW) oder B (110V) 0,39 3,94 1.97* *Dies ist der Mindestabstand zwischen Umrichtern, die auf einer Montageplatte montiert werden. Tabelle 3-2 Anzugsdrehmoment für Montagefüße Umrichtergröße Anzugsdrehmoment A bis C 1,3 bis 1,6 Nm 2,5 bis 2,8 Nm Digidrive SK: Betriebsanleitung www.leroy-somer.com Ausgabenummer: g...
- Seite 13 Bild 3-5 Umrichterfunktionen (Abbildung für Baugröße B) Display Steckplatz für Smart-/LogicStick Anschlussklemmen für Steuerssignale RS485- Steckanschluss Steckplatz 1 für Solutions-Module Schutzabdeckung (nur Baugrößen Solutions-Modul- B, C und D) Anschluss (nur Baugrößen Leistungsklemmen B und C) Schieber für EMV-Netzfilter Digidrive SK: Betriebsanleitung Ausgabenummer: g www.leroy-somer.com...
-
Seite 14: Elektrische Installation
* Weitere Informationen finden Sie in Abschnitt 4.3.1 Internes EMV-Netzfilter auf Seite 17. Beim Digidrive SK Baugröße B 110 V wird die Netzversorgung an L1 und L3/N HINWEIS angeschlossen. eim Digidrive SK Baugröße D ist das interne EMV Filter an -DC des ZK angeschlossen. HINWEIS Digidrive SK: Betriebsanleitung www.leroy-somer.com... -
Seite 15: Einschalthäufigkeit
Bei Baugröße A 110 V sind keine Anschlüsse für einen Bremswiderstand verfügbar. HINWEIS An den Digidrive SK Baugröße B 110V Umrichtern hat die Klemme für -DC (-) keinen HINWEIS internen Anschluss. Sicherungen/Netzschütz Die Netzversorgung des Umrichters muss auf angemessene Weise vor Überlastung und Kurzschlüssen geschützt werden. -
Seite 16: Ableitströme
10,5 mA AC maximum bei 415 V, 50 Hz (proportional zu Netzspannung und - frequenz) Die oben genannten Ableitströme sind nur die Ableitströme des Umrichters mit HINWEIS angeschlossenem internem EMV-Netzfilter. Ableitströme von Motor oder Motorkabel werden dabei nicht berücksichtigt. Ohne internes EMV-Netzfilter <1 mA Digidrive SK: Betriebsanleitung www.leroy-somer.com Ausgabenummer: g... -
Seite 17: Verwendung Von Fehlerstromschutzschaltern (Fi)
Ableitstrom gegen Erde ist inakzeptabel oder die oben genannten Bedingungen treffen zu. Wird das interne EMV Filter beim Digidrive SK Baugröße D verwendet, müssen die Motorleitungen (U, V und W) zweimal durch einen Ferritring geführt werden ( im Lieferumfang des Gerätes), so dass der Umrichter die Anforderungen für den Betrieb in... -
Seite 18: Weitere Emv-Sicherheitsmaßnahmen
Ein geschirmtes Steuerkabel, wobei die Schirmung an der geerdeten Metallplatte aufgelegt wird Vollständige Anweisungen finden Sie im EMV-Handbuch zum Digidrive SK. Eine vollständige Palette von externen EMV-Netzfiltern für den Digidrive SK ist ebenfalls erhältlich. E/A-Spezifikation der Steueranschlussklemmen Die Steuerschaltkreise sind nur durch eine einfache Isolierung (Einzelisolierung) von den Leistungsschaltkreisen getrennt. - Seite 19 Die obigen Warnungen beziehen sich auch auf den Platinenrandstecker der optionalen Solutions-Module. Um ein Solutions-Modul an einen Digidrive SK anzuschließen, muss die Schutzabdeckung entfernt werden, um Zugang zum Platinenrandstecker zu WARNUNG erhalten. Siehe Abbildung 3-5 auf Seite 13. Diese Schutzabdeckung schützt den Platinenstecker vor einer direkten Berührung durch den Anwender.
- Seite 20 0 bis +10 V 0 V steht für einen 0 Hz/min-1-Ausgang Skalierung +10 V steht für den Wert in Pr 02 Maximalfrequenz Max. Ausgangsstrom 5 mA Auflösung 0,1 % Ausgang +24 V Versorgungsspannung Max. Ausgangsstrom 100 mA Digidrive SK: Betriebsanleitung www.leroy-somer.com Ausgabenummer: g...
- Seite 21 Der maximal verfügbare Summenstrom aus Digitalausgang und +24 V-Ausgang beträgt HINWEIS 100 mA. Klemme B3 kann ebenfalls als Digitaler Eingang, Frequenzausgang oder PWM-Ausgang konfiguriert werden. Siehe Digidrive SK Advanced User Guide für weitere Informationen. Digitaleingang - Freigabe/Reset*/** Digitaleingang - Rechtslauf**...
-
Seite 22: Bedieneinheit Und Display
Zurücksetzen des Umrichters im Modus für Klemmenansteuerung verwendet werden. Mit USA Defaults wird die STOP/RESET Taste aktiviert. HINWEIS Parameterwerte können schneller geändert werden. Ausführliche Informationen finden HINWEIS Sie in Kapitel 4 Bedieneinheit und Display im Digidrive SK Advanced User Guide. Digidrive SK: Betriebsanleitung www.leroy-somer.com Ausgabenummer: g... -
Seite 23: Auswahl Und Einstellung Von Parametern
Drücken der MODUS-Taste angezeigt wurde, wechselt das Display beim Drücken der MODUS-Taste wieder in den Parametereingabemodus. Dadurch kann der Anwender während der Inbetriebnahme des Umrichters sehr einfach zwischen den Modi für Parameteranzeige und -eingabe wechseln. Digidrive SK: Betriebsanleitung Ausgabenummer: g www.leroy-somer.com... -
Seite 24: Speichern Von Parametern
Eine Fehlerabschaltung des Umrichters wurde ausgelöst. Der des Umrichters Fehlerabschaltungscode wird im rechten Display angezeigt. Gleichstrom- Die Gleichstrombremsung ist aktiv. bremsung Netzstützung Siehe Digidrive SK Advanced User Guide. Drehzahlanzeigen Mnemotech- Beschreibung nischer Dis- playcode Umrichterausgangsfrequenz in Hz Motordrehzahl in min-1... -
Seite 25: Sicherheitscodes
Entriegeln Sie die Sicherheit wie oben beschrieben. • Setzen Sie Pr 25 auf 0. • Drücken Sie die MODUS-Taste. Wenn ein Sicherheitscode verloren gegangen ist oder vergessen wurde, wenden Sie HINWEIS sich bitte LEROY-SOMER. Digidrive SK: Betriebsanleitung Ausgabenummer: g www.leroy-somer.com... -
Seite 26: Zurücksetzen Des Umrichters In Den Auslieferungszustand
Stellen Sie Pr 29 auf Eur ein und drücken Sie die MODUS-Taste. Dadurch werden die 50 Hz-Standardparameter geladen. Oder: • Stellen Sie Pr 29 auf USA ein und drücken Sie die MODUS-Taste. Dadurch werden die 60 Hz-Standardparameter geladen. Digidrive SK: Betriebsanleitung www.leroy-somer.com Ausgabenummer: g... -
Seite 27: Parameter
Wenn einer der Bremsrampenmodi ausgewählt wurde (siehe Pr 30 auf Seite 38), könnte HINWEIS die Verzögerungszeit vom Umrichter automatisch verlängert werden, um Fehlerabschaltungen wegen Überspannung zu verhindern, wenn die Lastträgheit für die programmierte Verzögerungszeit zu hoch ist. Digidrive SK: Betriebsanleitung Ausgabenummer: g www.leroy-somer.com... - Seite 28 Steuerung über die Bedieneinheit E.Pot Elektronische Motorpoti-Steuerung Betrieb mit Drehmomentenregelung PID-Regelung Lüfter- und Pumpensteuerung HVAC Abbildung 6-1 Pr 05 = AI.AV Anschlussklemme B7 geöffnet: Lokaler Drehzahlsollwert (Spannung, A2) ausgewählt Anschlussklemme B7 geschlossen: Fernsignal-Drehzahlsollwert (Strom, A1) ausgewählt Digidrive SK: Betriebsanleitung www.leroy-somer.com Ausgabenummer: g...
- Seite 29 Abbildung 6-2 Pr 05 = AV.Pr Ausgewählter Sollwert A1 (Spannung) Festsollwert 2 Festsollwert 3 Festsollwert 4 Abbildung 6-3 Pr 05 = AI.Pr Ausgewählter Sollwert A1 (Spannung) Festsollwert 2 Festsollwert 3 Festsollwert 4 Digidrive SK: Betriebsanleitung Ausgabenummer: g www.leroy-somer.com...
- Seite 30 Konfiguration einer Rechts-/Linkslauf Klemme im Keypad Modus Über Eingabe im Umrichterdisplay: • Pr 71 auf 8.23 setzen • Pr 61 auf 6.33 setzen • Stop/Reset Taste drücken Klemme B5 ist nun als Klemme für Vorgabe Rechts-/Linkslauf konfiguriert Digidrive SK: Betriebsanleitung www.leroy-somer.com Ausgabenummer: g...
- Seite 31 Abbildung 6-7 Pr 05 = tor Wenn der Modus Momentenregelung ausgewählt wurde und der Umrichter an einem unbelasteten Motor betrieben wird, steigt die Motordrehzahl möglicherweise schnell auf die maximale Drehzahl an (Pr 02 + 20 %). WARNUNG Digidrive SK: Betriebsanleitung Ausgabenummer: g www.leroy-somer.com...
- Seite 32 Pr 65: PID-Untergrenze (%) • Pr 66: PID-Ausgang (%) Abbildung 6-9 PID-Logikdiagramm Sollwert PID-Sollwert- Umrechnung P-Verstärkung eingang % in Frequenz I-Verstärkung Bedieneinheit Invertieren PID- Obergrenze PID-Istwert- PID- eingang Untergrenze x(-1) PID freigeben & Umrichter betriebsbereit Digidrive SK: Betriebsanleitung www.leroy-somer.com Ausgabenummer: g...
- Seite 33 Defaultwert Eur: 230 / 400 Motornennspannung 0 bis 240, 0 bis 480 V USA: 230 / 460 Geben Sie die Motornennspannung ein (siehe Motor-Typenschild). Dies ist die Spannung, die bei Nennfrequenz am Motor anliegt. Digidrive SK: Betriebsanleitung Ausgabenummer: g www.leroy-somer.com...
-
Seite 34: Parameterbeschreibungen - Ebene 2
Digitalausgang Klemme B3. Das Relais an den Anschlussklemmen T5 und T6 wird automatisch als Zustandsrelais für das Signal „Umrichter betriebsbereit“ programmiert. USEr: Software für die mechanische Bremse freigegeben. Bremsensteuerung vom Anwender zu programmieren. Relais und Digitalausgang werden nicht programmiert. Digidrive SK: Betriebsanleitung www.leroy-somer.com Ausgabenummer: g... - Seite 35 Digitalausgang oder das Relais verwendet wird. Der Ausgang, der nicht für die Bremsensteuerung programmiert wurde, kann als Anzeige für das benötigte Signal programmiert werden. (Siehe Digidrive SK Advanced User Guide.) Um eine Änderung in Pr 12 wirksam zu machen, drücken Sie die...
- Seite 36 Sollwert Bedieneinheit bei Netz Ein 0, LASt, PrS1 Sollwert für die Bedieneinheit ist Null LASt:Sollwert für die Bedieneinheit ist der letzte vor dem Ausschalten des Umrichters ausgewählte Wert PrS1:Sollwert für die Bedieneinheit wird aus Festsollwert 1 kopiert Digidrive SK: Betriebsanleitung www.leroy-somer.com Ausgabenummer: g...
- Seite 37 Wenn der Boot-Modus freigegeben wurde, ist es nicht möglich, in den Modus rEAd oder Prog zurück zugehen. Um diesen Modus zu deaktivieren, wenden Sie sich bitte an Ihren Ansprechpartner bei LEROY-SOMER. Das „Parameter kopieren“ wird durch Drücken der MODUS-Taste beim Verlassen des Parametereingabemodus ausgelöst, nachdem Pr 28 auf rEAd, Prog oder boot...
- Seite 38 0: Stillsetzen durch Austrudeln ausgewählt 1: Rampen-Stop ausgewählt 2: Rampen-Stop mit Gleichstrombremsung (1 Sekunde) ausgewählt 3: Gleichstrombremsung mit Drehzahl Null Erkennung 4: Gleichstrombremsung mit einstellbarer Bremszeit Siehe Digidrive SK Advanced User Guide. Funktion Bereich Defaultwert Dynamische U/f-Kennlinie OFF oder ON OFF: Festes lineares Spannungs-Frequenz-Verhältnis (konstantes Drehmoment,...
- Seite 39 Digitaleingang. Motorthermistoreingang. Es gelten die Anschlüsse wie in dem nachfolgenden Diagramm dargestellt. Frequenzeingang. Siehe Digidrive SK Advanced User Guide. Fr.hr: Hochauflösender Frequenzeingang. Siehe Digidrive SK Advanced User Guide. Abbildung 6-11 Motorthermistor- eingang Widerstandswert für die Fehlerauslösung: 3 k Reset-Widerstand: 1 k8...
- Seite 40 3 kHz 6 kHz 12 kHz 18 kHz Siehe Digidrive SK Technical Data Guide für Daten zur Leistungsreduzierung des Antriebs. 18kHz ist bei Digidrive SK Baugrößen B, C und D 400V und Baugröße D 200V Geräten HINWEIS nicht verfügbar. Funktion Bereich...
- Seite 41 Wenn die Frequenz > Pr 48 ist und der Strom > Pr 46, wird die Sequenz für das Öffnen der Bremse gestartet. Wenn der Strom < Pr 47 ist, wird die Bremse sofort geschlossen. Digidrive SK: Betriebsanleitung Ausgabenummer: g www.leroy-somer.com...
- Seite 42 Bremse wird definiert. Die Rampe wird während dieser Zeit angehalten. Funktion Bereich Defaultwert Verzögerung nach Öffnen der Bremse 0,0 bis 25,0 s Die Zeit zwischen dem Öffnen der Bremse und der Freigabe der angehaltenen Rampe wird definiert. Digidrive SK: Betriebsanleitung www.leroy-somer.com Ausgabenummer: g...
- Seite 43 Abbildung 6-13 Bremsensequenz Frequenz Frequenz für Bremse öffnen Ausgangsfrequenz für Bremse schließen : Stromschwellenwert für Bremse öffnen Stromschwellenwert Ausgangsstrom für Bremse schließen Bremse öffnen Rampe Stop Verzögerung vor Verzögerung nach Öffnen der Bremse Öffnen der Bremse Digidrive SK: Betriebsanleitung Ausgabenummer: g www.leroy-somer.com...
- Seite 44 2: SPS Anwenderprogramm starten (Fehlerabschaltung, wenn LogicStick fehlt). Bei dem Versuch, einen außerhalb des Bereichs liegenden Parameterwert zu schreiben, wird eine Fehlerabschaltung des Umrichters ausgelöst. Weitere Informationen zur SPS Anwenderprogrammierung finden Sie im Digidrive SK Advanced User Guide. Funktion Bereich...
-
Seite 45: Parameterbeschreibungen - Ebene 3
Einige Parameter werden nur dann wirksam, wenn der Umrichter gesperrt, im Stillstand HINWEIS oder im Fehlerzustand ist und die STOP/RESET-Taste 1 s lang gedrückt wird. Details zu den erweiterten Parametern finden Sie im Digidrive SK Advanced User Guide. Parameterbeschreibungen - Ebene 3 Funktion... -
Seite 46: Kurzinbetriebnahme
Digitalausgang Digitalausgang (Drehzahl n = 0) (Drehzahl n = 0) Reglerfreigabe/Reset /Stop Rechtslauf Start Linkslauf Tippen Drehzahlsollwert auswählen: Drehzahlsollwert auswählen: Lokal (A2)/Fernsignal (A1) Lokal (A2)/Fernsignal (A1) Anschlussklemme B7 geöffnet: Lokaler Drehzahlsollwert (Spannung, A2) ausgewählt. Digidrive SK: Betriebsanleitung www.leroy-somer.com Ausgabenummer: g... - Seite 47 Schließen Sie Folgendes: Starten des • Die Signale zu Freigabe, Rechtslauf oder Linkslauf Umrichters Der Digidrive SK führt ein statisches Autotune am Motor durch. Der Motor muss sich im Stillstand befinden, damit das Autotune richtig ausgeführt wird. Autotune Der Umrichter führt immer beim ersten Start nach dem Einschalten ein statisches Autotune aus.
-
Seite 48: Steuerung Über Die Bedieneinheit
Zur Realisierung eines Rechts-/Linkslaufs verwenden Sie das Umrichterdisplay. HINWEIS • Pr #71 auf 8.23 setzen • Pr #61 auf 6.33 setzen • Stop/Reset Taste drücken Klemme B5 ist nun als Klemme für Vorgabe Rechts-/Linkslauf konfiguriert Digidrive SK: Betriebsanleitung www.leroy-somer.com Ausgabenummer: g... - Seite 49 Starten des Umrichters • Drücken Sie die START-Taste Der Digidrive SK führt ein statisches Autotune am Motor durch. Der Motor sich im Stillstand befinden, damit das Autotune richtig ausgeführt werden kann. Autotune Der Umrichter führt immer beim ersten Start nach dem Einschalten ein statisches Autotune durch.
-
Seite 50: Fehlerdiagnose
200/400 V-Umrichter, nicht für ein- und dreiphasige Umrichter) Fehler beim Messen des Motor- Motor zu klein für den Umrichter Ständerwiderstands Motorleitung während der Messung unterbrochen Fehler ausgelöst über das CL.bt Das Steuerwort hat einen Fehler ausgelöst Steuerwort Digidrive SK: Betriebsanleitung www.leroy-somer.com Ausgabenummer: g... - Seite 51 Freigabe/Reset nicht zurückgesetzt. Drücken Sie die Stop/Reset-Taste. ** Diese Fehlerabschaltungen können nach ihrem Auftreten für 10 Sekunden nicht zurückgesetzt werden. Weitere Informationen zu möglichen Ursachen von Fehlerabschaltungen des Umrichters finden Sie im Digidrive SK Advanced User Guide. Tabelle 8-1 Zwischenkreisspannungen Nennspannung des UV-Fehlerabschaltung UV-Reset...
- Seite 52 Ausgangsstrom über 75 % des Nennwerts für den Umrichter ansteigt. Dann wird der Lüfter eingeschaltet und läuft für mindestens 20 s mit voller Drehzahl. Der Lüfter auf einem Digidrive SK Baugröße D orientiert sich zweifach in seiner Drehzahl. Dabei regelt der Umrichter die Drehzahl, die sich basierend auf der Kühlkörpertemperatur sowie dem thermischen Modell des Umrichters ergibt.
-
Seite 53: Optionen
Der Zubehörsatz Obere Abdeckung erhöht die Schutzart im Abdeckung Bereich der Oberseite auf IP4X in vertikaler Richtung Serielles Kabel mit isoliertem RS232/RS485-Konverter. Zur Anbindung des Kommunikations - PC/Laptop an den Antrieb bei Verwendung von LS SOFT oder Kabel SyPTLite Digidrive SK: Betriebsanleitung Ausgabenummer: g www.leroy-somer.com... -
Seite 54: Dokumentation
Betriebs- und Installationsanleitungen zu Solution Modulen Diese Anleitungen beinhalten detailierte Informationen und Richtlinien für die Inbetriebnahme der verschiedenen Optionen, die für den Digidrive SK verfügbar sind. Digidrive SK Advanced User Guide Enthält detaillierte Informationen zu allen erweiterten Parametern des Umrichters und auch zur seriellen Kommunikation. -
Seite 55: Hinweise Zur Ul-Listung
Der Umrichter schützt den Motor vor Überlastung. Der Überlastschutz beträgt 150% des Dauernennstroms. Damit die Schutzfunktion sicher greifen kann, muss der Motornennstrom in Parameter 06 korrekt eingegeben werden. Der Überlastschutz kann auch unterhalb von 150% eingestellt werden. Siehe Digidrive SK Advanced User Guide für weitere Informationen. 10.1.4 Motor Überdrehzahlschutz Der Antrieb besitzt einen Überdrehzahlschutz. - Seite 56 T1 T2 T3 T4 T5 T6 B1 B2 B3 B4 B5 B6 Pr 29 = Eur Fernsignaleingang Fernsignaleingang Drehzahl- Drehzahlsollwert sollwert (Strom, A1) +10 V-Sollwertausgang Lokaler Eingang Drehzahl- 10 k sollwert (Spannung, A2) (2 kmin) Fehler Analogausgang (Motordrehzahl) +24 V-Ausgang +24 V Digitalausgang (Nulldrehzahl)
