Montage, Inbetriebnahme Und Demontage; Auspacken, Prüfen; Montage - Hirschmann 10Base-Fl Betriebsanleitung

Automat
RT1-
TP/FL
Automat
Twisted Pair- LWL-Leitung max. 2600 m (50/125)
Leitung LWL-Kabel m

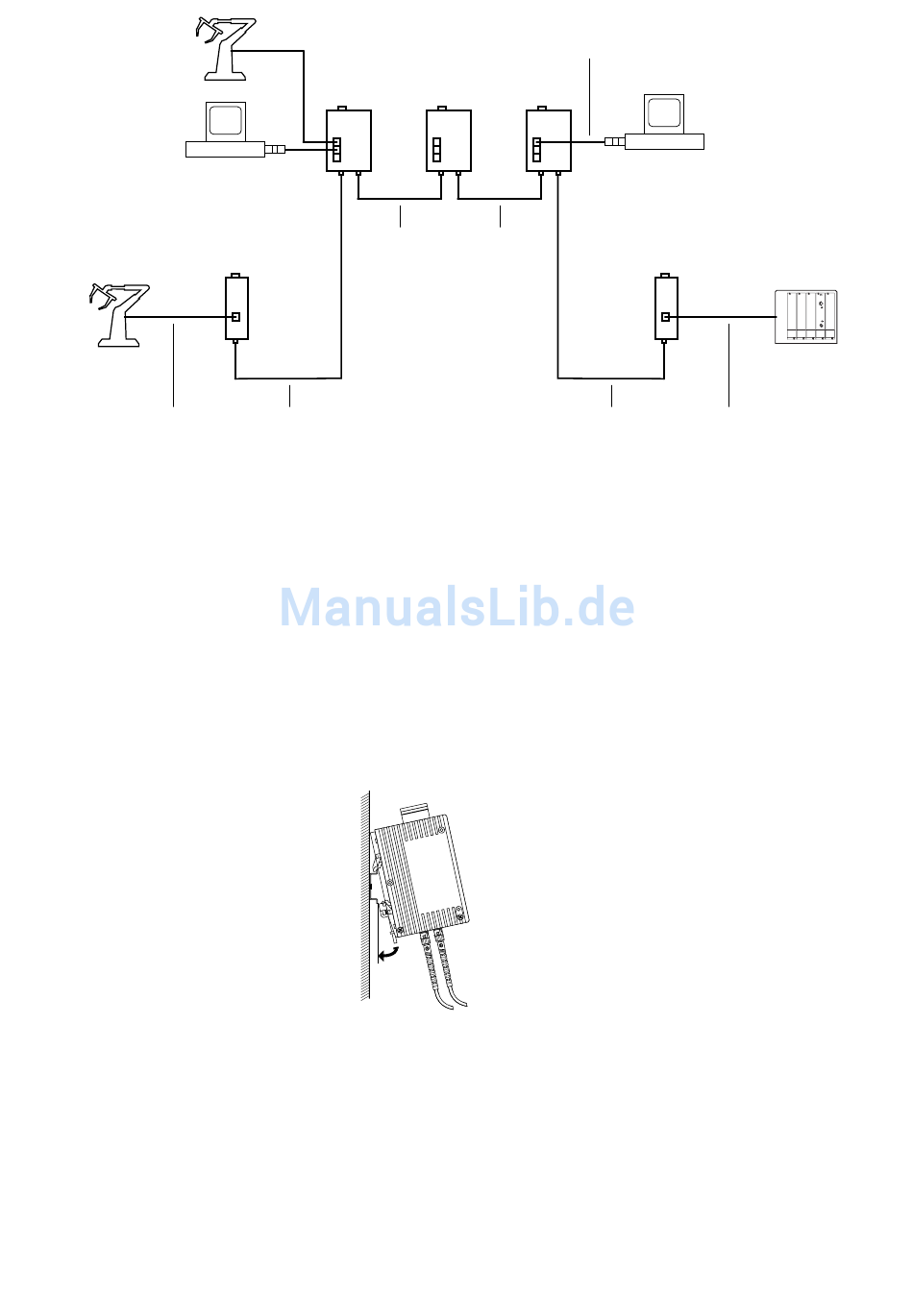

Abb. 5: Applikation mit RT1-TP/FL
3. Montage, Inbetriebnahme
und Demontage
3.1 AUSPACKEN, PRÜFEN
– Überprüfen Sie, ob das Paket komplett
ausgeliefert wurde (siehe
Lieferumfang).
– Überprüfen Sie die Einzelteile auf
Transportschäden.
Warnung!
v
Nehmen Sie nur unbeschädigte
Teile in Betrieb!

3.2 MONTAGE

Das Gerät wird in betriebsbereitem
Zustand ausgeliefert. Für die Montage ist
folgender Ablauf zweckmäßig:
– Überprüfen Sie, ob die Schaltervorein-
stellung Ihren Anforderungen ent-
spricht.
– Ziehen Sie den Klemmblock vom RT1-
TP/FL ab und verdrahten Sie die Ver-
sorgungsspannungs- und Meldeleitun-
gen.
– Montieren Sie den RT1-TP/FL auf einer
35 mm Hutschiene nach DIN EN 50 022.
– Hängen Sie die oberen Rasthaken des
RT1-TP/FL in die Hutschiene ein, fahren
Sie mit einem Schraubendreher waa-
gerecht unterhalb des Gehäuses in den
Verriegelungsschieber und ziehen die-
sen nach unten (vgl. Abb. 7, Demonta-
ge) und drücken Sie die Unterseite des
RH1- RH1-
TP/FL TP/FL
LWL-Leitung LWL-Leitung
ax3100 m (62,5/125)
Moduls auf die Hutschiene, bis sie einra-
stet (Abb. 6).
– Montieren Sie die Signalleitungen.
Hinweise:
– Die Erdung des Gehäuses des RT1-
TP/FL erfolgt über die Hutschiene. Ein
separater Erdungsanschluß ist nicht
vorhanden.
– Die Schrauben in den seitlichen Gehäu-
sehalbschalen dürfen auf keinen Fall
gelöst werden.
– Die Schirmungsmasse der anschließ-
baren Twisted Pair-Leitungen ist elek-
trisch leitend mit dem Gehäuse verbun-
den.
Abb. 6: Montage des RT1-TP/FL
Twisted-Pair-
Leitung
RH1-
DTE
TP/FL
Trans-
ceiver
RT1-
TP/FL
LWL-Leitung Twisted Pair-
3.3 INBETRIEBNAHME
Mit dem Anschluß der Versorgungsspan-
nung über den 5poligen Klemmblock
nehmen Sie den RT1-TP/FL in Betrieb.
Verriegeln Sie den Klemmblock mit der
seitlichen Verriegelungsschraube.
LWL-Verbindung
Am Medienwandler RT1-TP/FL stehen
zwei BFOC-Buchsen als Port für ein LWL-
Segment bereit. Ein Anschluß wird zum
Senden und ein Anschluß zum Empfan-
gen von Daten über LWL genutzt.
Das anschließbare LWL-Segment darf
maximal
– 2600 m bei Fasertyp 50/125
– 3100 m bei Fasertyp 62,5/125
lang sein.
Streckendämpfung
Laut IEEE 802.3 10BASE-T darf die
Streckendämpfung eines einfachen
Kabelsegments nicht mehr als 11,5 dB
bei Frequenzen zwischen 5 und 10 MHz
betragen. Dieser Wert beinhaltet
– die Dämpfung des Twisted-Pair-Kabels,
– Steckerdämpfung und
– Reflektionsverluste bedingt durch Fehl-
anpassung der verschiedenen Kompo-
nenten des einfachen Kabelsegmentes,
z. B. Patchfelder, in denen Twisted-Pair-
Kabel miteinander verbunden werden,
die im Rahmen der Toleranz unterschied-
liche Wellenwiderstände an der Koppel-
stelle besitzen.
SPS
Leitung
