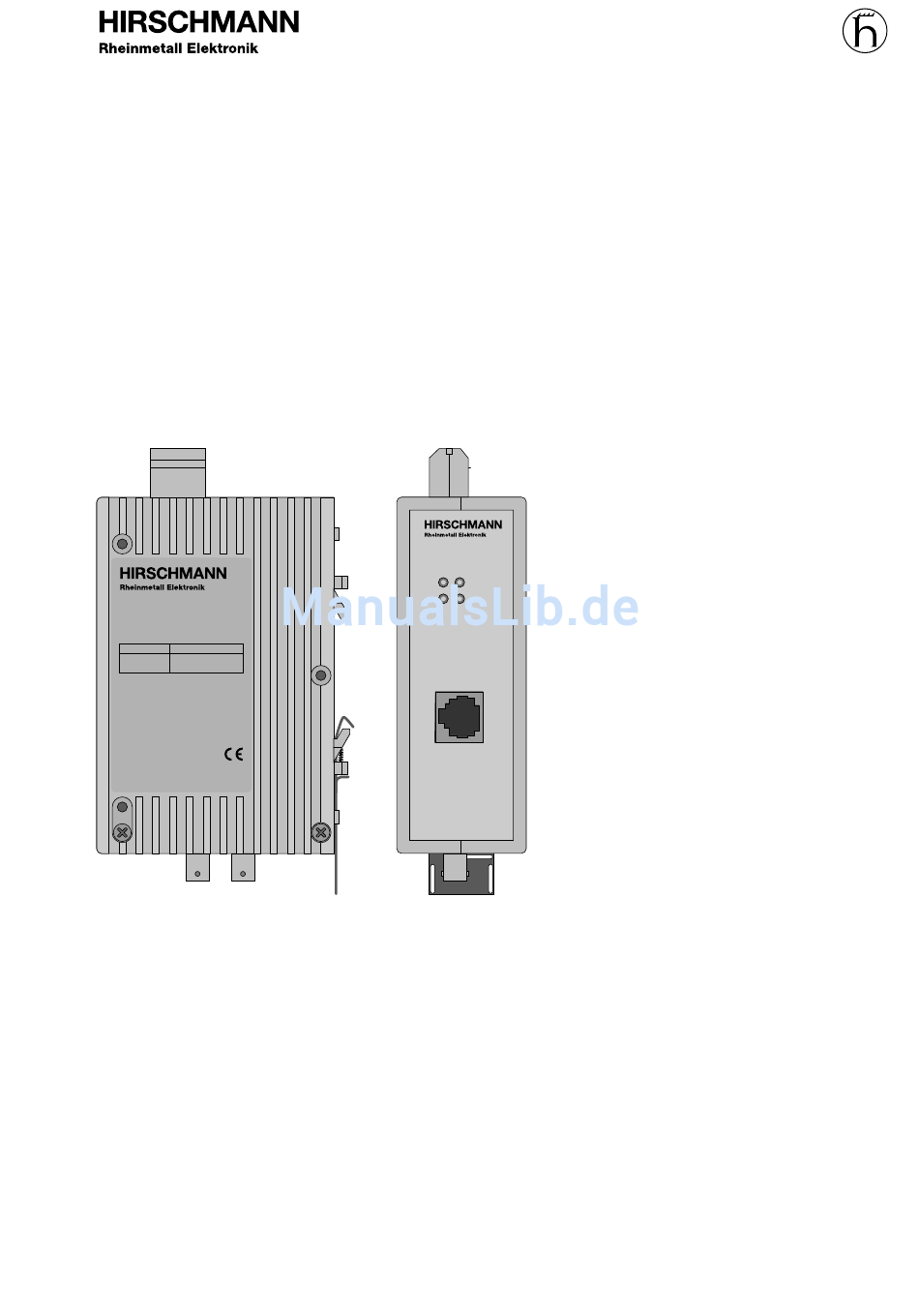

Beschreibung und Betriebsanleitung
ETHERNET Rail Transceiver
Medienwandler 10BASE-T/10BASE-FL
Railtransceiver
RT1-TP/FL
DIL-Switch-Settings:
Port 1 ... Port 2
LA1 ... LA2
Link Alarm
0
Disabled
1
Enabled
Made in Germany
RT1-TP/FL
P1
P2
DA/
DA/
STAT 1
STAT 2
Port 1
RT1-TP/FL
Bestell-Nr.
943 633-001

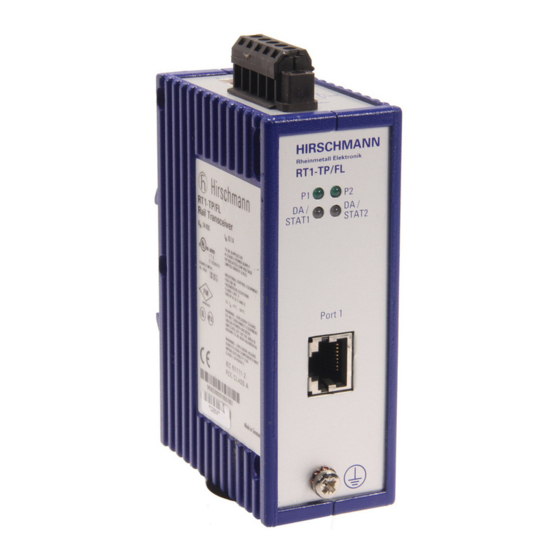

Der Medienwandler (Rail Transceiver)
RT1-TP/FL ermöglicht den Medienüber-
gang von 10BASE-T (Twisted Pair-Verka-
belung ) nach 10BASE-FL (Lichtwellenlei-
ter).
Das Modul ist konform zu den Spezifika-
tionen der Norm IEEE 802.3 bzw. ISO/IEC
8802-3.
Der Medienwandler verfügt über eine
Twisted Pair (TP)-Schnittstelle (RJ45-
Buchse) und eine optische Schnittstelle
(BFOC). Über TP kann ein Endgerät oder
weitere TP-Netzkomponenten ange-
schlossen werden; über LWL ist der
Anschluß eines weiteren Endgerätes
oder einer optischen Netzkomponente
(RH1-TP/FL, ECFL2, Mini-OTDE, etc.)
möglich.
Kontroll-LEDs für
– Power,
– Datenempfang
– Link-Status
Meldung der Linkstati abschaltbar
Einsatz in industrieller Umgebung
Der Medienwandler wird auf die Hut-
schiene aufgesteckt
Geringe Stromaufnahme
Kompakte Bauform
Eine ausführliche Beschreibung des Auf-
baus eines lokalen Netzes und Hinweise
zur Netzplanung und Installation finden
Sie im „Handbuch Ethernet" (Best.Nr.
943 320-001).
Inhaltsverzeichnis
Verwandte Anleitungen für Hirschmann 10BASE-FL
Inhaltszusammenfassung für Hirschmann 10BASE-FL
- Seite 1 ETHERNET Rail Transceiver Medienwandler 10BASE-T/10BASE-FL Der Medienwandler (Rail Transceiver) RT1-TP/FL ermöglicht den Medienüber- gang von 10BASE-T (Twisted Pair-Verka- belung ) nach 10BASE-FL (Lichtwellenlei- ter). Das Modul ist konform zu den Spezifika- tionen der Norm IEEE 802.3 bzw. ISO/IEC RT1-TP/FL 8802-3.
-
Seite 2: Sicherheitshinweise
Fall der Patentertei- lung oder GM-Eintragung. Der einwandfreie und sichere Betrieb dieses Gerätes setzt sach- Copyright gemäßen Transport, fachgerech- © Richard Hirschmann GmbH & Co. 1998 te Lagerung und Montage sowie All Rights Reserved sorgfältige Bedienung und Instandhaltung voraus. Hinweis Anforderung an die Qualifi- Wir weisen darauf hin, daß... - Seite 3 – Hardwarefehler im nicht belegt LWL-Überwachung RT1-TP/FL Mit Idle-Signalen in Paketpausen gemäß der Norm IEEE 802.3 10BASE-FL über- DA STAT 2 – Daten und Linkstatus Abb. 1: 6poliger DIP-Schalter wacht der RT1-TP/FL die angeschlosse- FL-Port (Port 2) (grün/gelbe LED) nen LWL-Leitungen auf Unterbrechung.
-
Seite 4: Anbindung An Bestehende Industrie-Netze
LWL-Anschluß – Spannungsversorgung: Die Versor- Der Meldekontakt ist geschlossen, Ein optischer Port nach 10BASE-FL gungsspannung ist redundant ansch- – wenn die Versorgungsspannungen in (BFOC/2,5 (ST)-Buchse) ermöglichet den ließbar. Beide Eingänge sind entkop- Ordnung sind. Anschluß von Endgeräten oder opti- pelt. Es besteht keine Lastverteilung. -
Seite 5: Montage, Inbetriebnahme Und Demontage
Automat Twisted-Pair- Leitung RH1- RH1- RH1- TP/FL TP/FL TP/FL Trans- ceiver LWL-Leitung LWL-Leitung RT1- RT1- TP/FL TP/FL Automat Twisted Pair- LWL-Leitung max. 2600 m (50/125) LWL-Leitung Twisted Pair- Leitung LWL-Kabel m ax3100 m (62,5/125) Leitung Abb. 5: Applikation mit RT1-TP/FL 3. -
Seite 6: Weitere Unterstützung
