Anschlussschema - Dimplex WWSP 432 SOL Montageanleitung

4
4

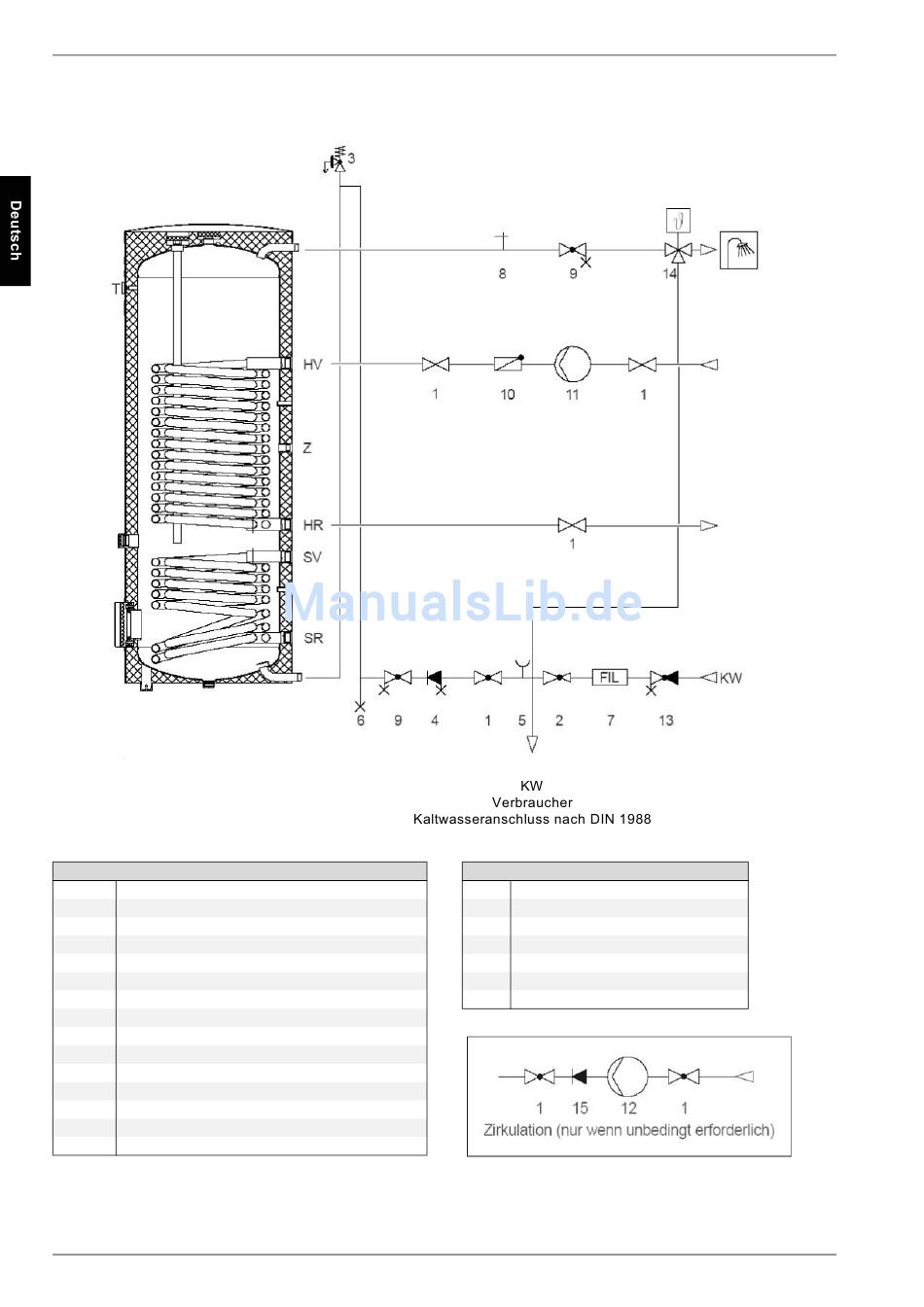

Anschlussschema

Legende
1 Absperrventil
2 Druckmindererventil
3 Sicherheitsventil
4 Rückflussverhinderer mit Entleerung
5 Manometeranschlussstutzen
6 Auslaufventil
7 Filter
8 Be- und Entlüftung
9 Absperrventil mit Entleerung
10 Rückschlagklappe
11 Speicherladepumpe
12 Zirkulationspumpe (zeitlich unterbrechbarer Betrieb)
13 Durchgangsventil mit Rückflussverhinderer
14 Verbrühschutz nach DIN 806-2 und DVGW-W551
15 Rückflussverhinderer
DE-4
Legende
KW Kaltwasser
Z Zirkulation
SV Vorlauf Solar
SR Rücklauf Solar
T Thermometer
HV Vorlauf Heizung
HR Rücklauf Heizung
