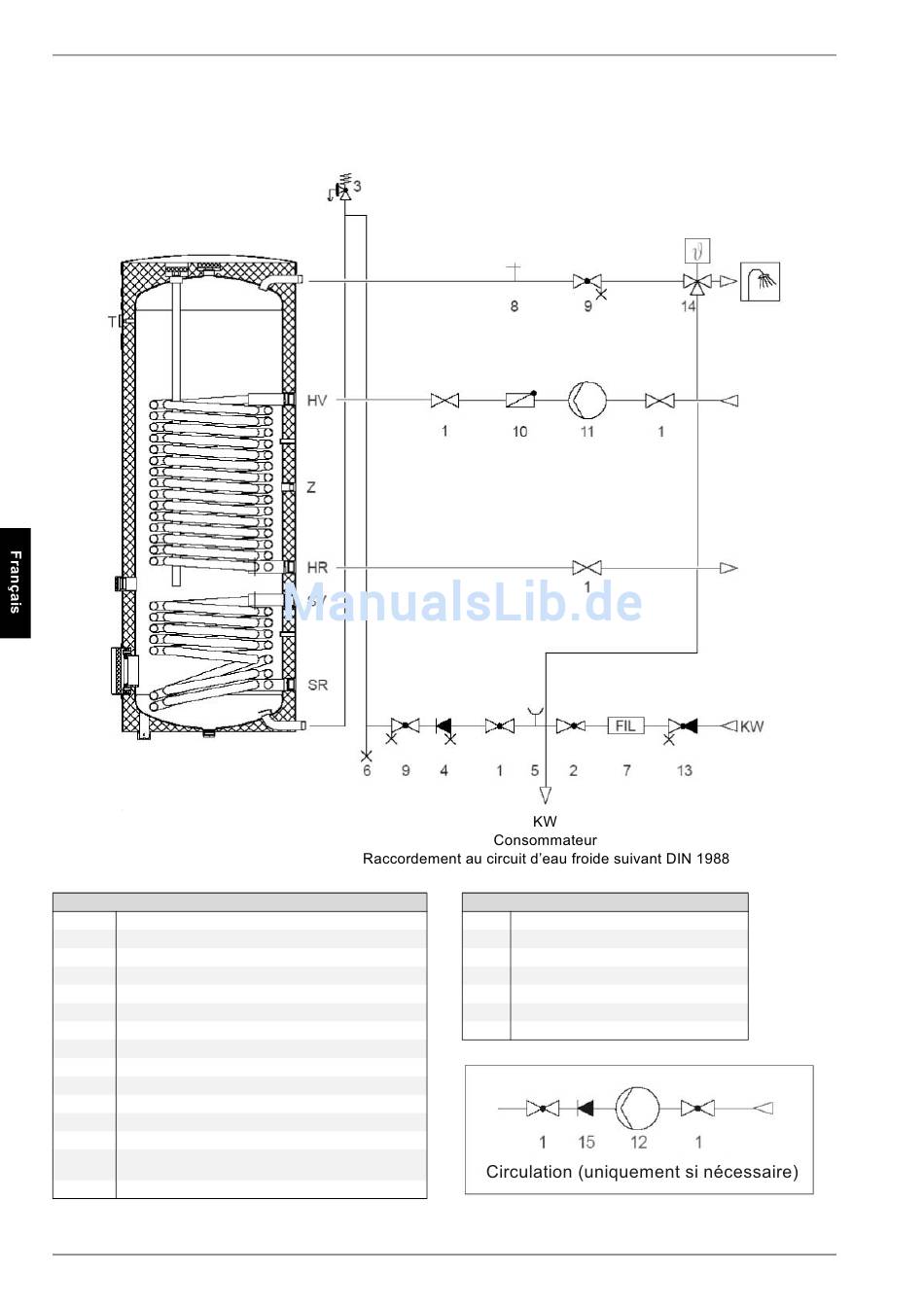

4 Schéma de
raccordement
Légende
1 Vanne d'arrêt
2 Manodétendeur
3 Vanne de sécurité
4 Clapet anti-reflux avec vidange
5 Tubulures de raccordement au manomètre
6 Vanne de purge
7 Filtre
8 Aération et ventilation
9 Vanne d'arrêt avec vidange
10 Clapet anti-retour
11 Pompe de suralimentation du réservoir
12 Pompe de circulation (fonctionnement interruptible)
13 Vanne de passage avec clapet anti-reflux
14 Protection contre les risques de brûlures selon DIN 806-2 et
DVGW-W551
15 Clapet anti-reflux
FR-4
Légende
KW Eau froide
Z Circulation
SV Circuit départ solaire
SR Circuit retour solaire
T Thermomètre
HV Circuit départ de chauffage
HR Circuit retour de chauffage
