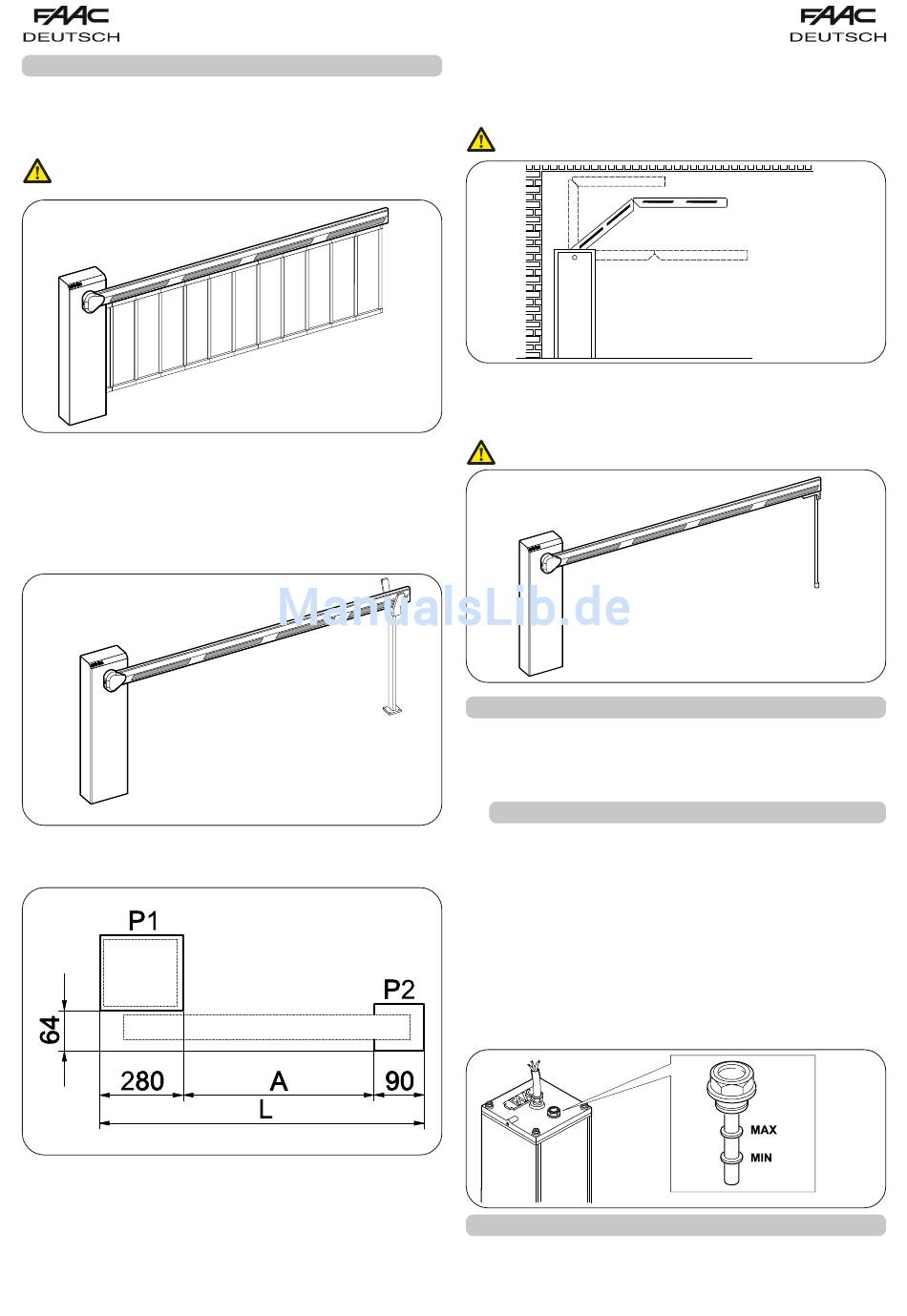

9. VERFÜGBARE ZUBEHÖRE
SCHUTZGITTER (Abb.13)
Das Schutzgitter erhöht die Sichtbarkeit des Balkens.
Es ist in den Längen von 2m und 3m lieferbar.
Die Installation des Schutzgitters erfordert eine
Anpassung der Auswuchtfeder.
STÜTZGABEL (Abb.14)
Die Gabel hat zwei Funktionen:
- sie verhindert, dass sich der geschlossene Balken nach
unten biegt oder dass sie bricht, wenn sie an ihrem Ende
von einer nicht vorgesehenen Kraft beansprucht wird.
- sie dient dem Balken beim Schließen als Auflagestütze
und verhindert dadurch das Durchbiegen des Profils nach
unten.
POSITIONIEREN DER GRUNDPLATTE FÜR DIE STÜTZGABEL
Zum Positionieren der Grundplatte für die Stützgabel siehe
Abb.15, wo:
P1 = Grundplatte des Balkens
P2 = Grundplatte der Gabelhalterung
L = Balkenlänge (in mm)
A = L-385 (in mm) sind.
GELENKE (Abb.16)
Mit Hilfe der Gelenke wird ein fester Balken bei max.
Deckenhöhen von 3 m geknickt (siehe entsprechende
Anweisungen).
Die Installation der Gelenke erfordert eine
Anpassung der Auswuchtfeder.
STÜTZFUSS (Abb. 17)
Mit Hilfe des Stützfußes kann die Schranke beim Schließen
aufgelegt werden.
Abb. 13
Dies vermeidet Durchbiegungen des Profils nach unten.
Der Einbau des Stützfußes beinhaltet die
Neuregelung der Ausgleichsfeder.

10.WARTUNG

Bei der Wartung ist immer die korrekte Eichung der
Bypass-Schrauben, der Systemauswuchtung sowie der
korrekte Betrieb der Sicherheitsvorrichtungen zu prüfen.
10.1. NACHFÜLLEN VON ÖL
Abb. 14
Periodisch ist der Ölstand im Behälter zu prüfen.
Bei mittelmäßiger / geringer Einsatzhäufigkeit genügt eine
Kontrolle jährlich; bei starker Beanspruchung ist eine
halbjährige Kontrolle zu empfehlen.
Der Ölstand darf nie unterhalb der Kerbe auf dem
Ölmessstab liegen (Abb. 18).
Zum Nachfüllen ist der Deckel (Abb. 18) abzuschrauben
und Öl einzufüllen, bis der max. Stand am Messstab erreicht
wird.
Es ist ausschließlich FAAC HP OIL- Öl zu verwenden.
Abb. 15

11.REPARATUREN

Für eventuelle Reparaturen wenden Sie sich bitte an eine
von FAAC autorisierten Reparaturwerkstätte.
28
