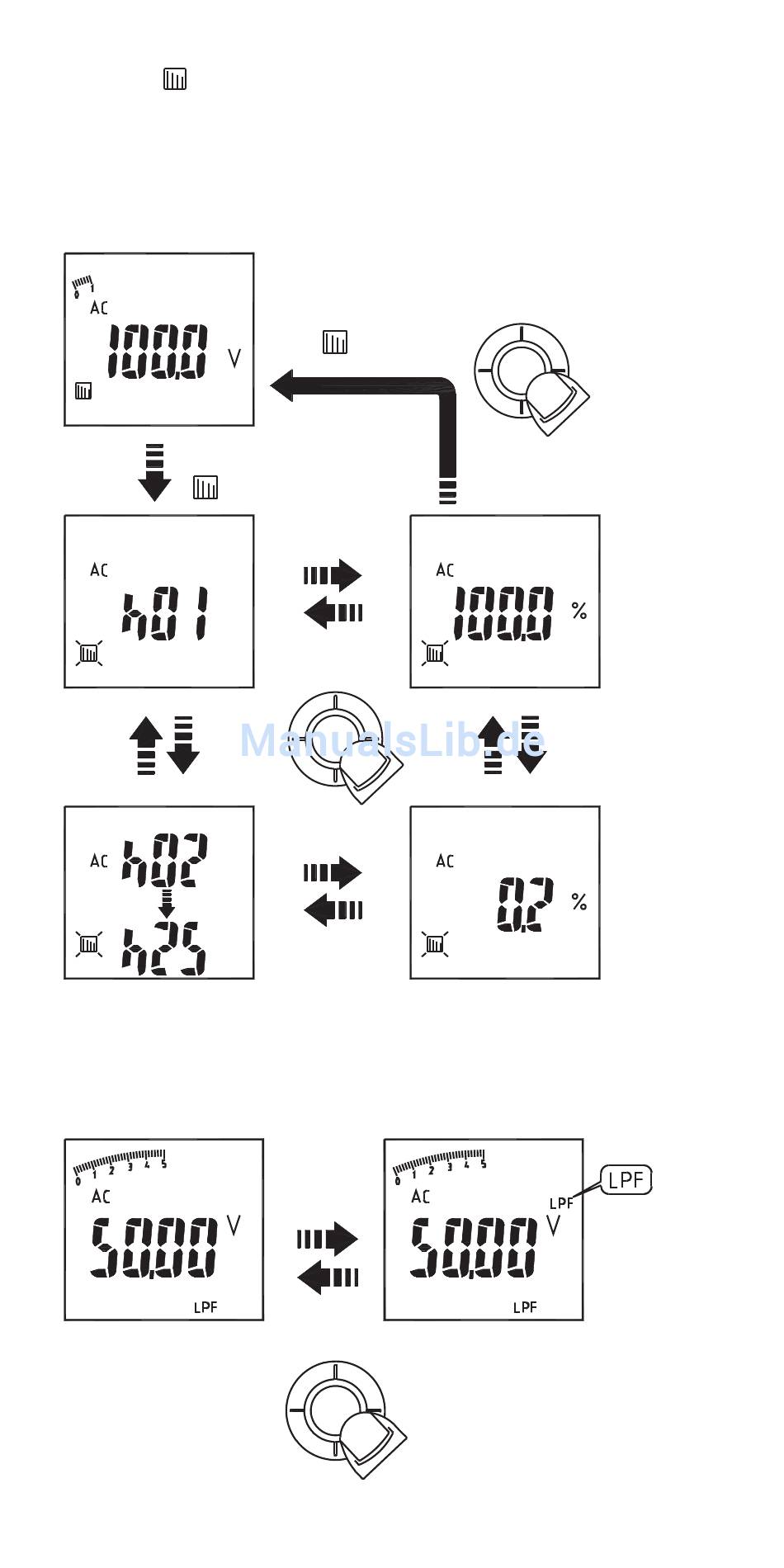

Messung einer einzelnen Oberschwingung
(nur Wechselstrommodus)
Den Anzeiger
um den Einzel-Oberschwingungsmodus zu aktivieren. Um den Einzel-
Oberschwingungsmodus zu beenden, die Navigator-Taste mehr als
2 Sekunden gedrückt halten.
Hn=Effektivwert der einzelnen Oberschwingung ÷ Effektivwert der
Grundschwingung × 100 %.
„AUFWÄRTS"
„ABWÄRTS"
LPF (nur Wechselstrommodus)
Den Anzeiger „LPF" auswählen und dann die Navigator-Taste drücken,
Hochfrequenzrauschen zu beseitigen.
Hinweis: Peak Hold, Einschaltstrom, THD, HZ, Einzel-Oberschwingung und
LPF sind nur im Wechselstrommodus verfügbar.
auswählen und dann die Navigator-Taste drücken,
„
"
„
„RECHTS"
„LINKS"
„RECHTS"
„LINKS"

"LPF"

EINGABE
EINGABE
"
>2 SEK.
„AUFWÄRTS"
„ABWÄRTS"
11
