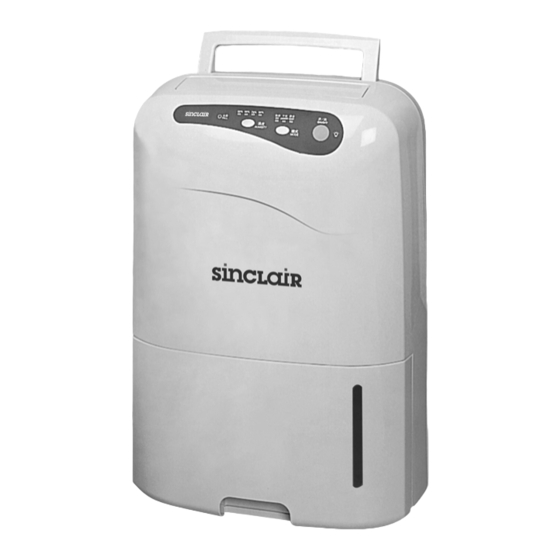

Sinclair CFO-12E Betriebsanleitung
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für Sinclair CFO-12E
Inhaltszusammenfassung für Sinclair CFO-12E

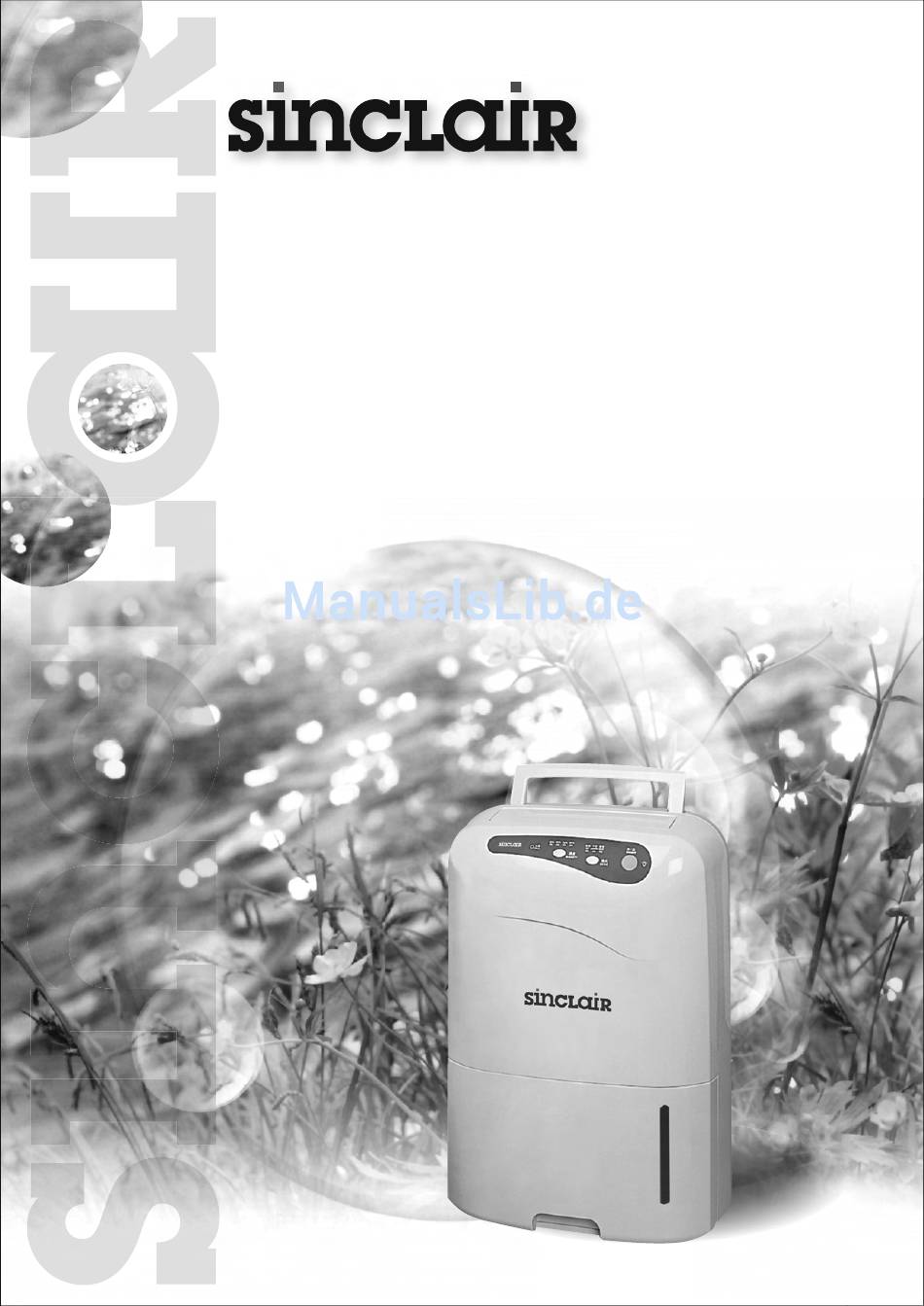

- Seite 1 K L I M A T E C H N I K BETRIEBSANLEITUNG CFO-12E CFO-20E ENTFEUCHTER ENTFEUCHTER SINCLAIR...
-
Seite 3: Inhaltsverzeichnis
Inhalt Eigenschaften Technische Daten Prinzip der Funktion Beschreibung des Entfeuchters Anwendung Bedienungspaneel Wasserableitung Pflege des Entfeuchters Aufbewahrung Hinweise für einen sicheren Betrieb Regelung von Schwierigkeiten Verdrahtungsschema Vor der Anwendung ● Wir danken Ihnen, dass Sie sich dieses Gerät gekauft haben. lesen sie sorgfältig diese Anleitung und dann bewahren Sie sie gut auf für zukünftige Anwendungen. -
Seite 4: Beschreibung
Beschreibung Eigenschaften Hohe Leistung des Entfeuchtens Unter Nutzung der Vorteile des Kühlprinzips beseitigt der Entfeuchter wirk- sam einen Teil der Feuchtigkeit aus der Luft, damit die Feuchtigkeit im Raum herabgesetzt wird und die Luft die innen trocken und angenehm erhalten bleibt. -
Seite 5: Technische Daten
Beschreibung Technische Daten Modell CFO-12E CFO-20E Speisung 220–230 V, 50 Hz Entfeuchtungsleistung 12 l/den 20 l/den Stromaufnahme 220 W 400 W Volumen des Wasser- 6 l (stoppt automatisch bei Anfüllung von ca. 5,5 l) behälters Gewicht 12,5 kg 14 kg Ausmaße (H×B×T) -
Seite 6: Prinzip Der Funktion
Beschreibung Prinzip der Funktion Einheit zum Kühlen der Luft Einheit zum Wiederaufwärmen der Luft feuchte Luft Getrocknete Luft vzduch Kompressor Behälter für Kondenswasser 1. Das Gerät saugt Luft aus dem Raum an, kühlt sie in der Kühleinheit und kondensiert die Feuchtigkeit der Luft zu Wassertropfen. 2. -
Seite 7: Beschreibung Des Entfeuchters
Beschreibung Beschreibung des Entfeuchters Vorderansicht Griff Lamelle Bedienungspaneel Luftauslass Plastikfolie Schwimmer Niveauanzeiger Wasserbehälter Bemerkung: Vor der Anwendung entfernen Sie die Plastikfolie. Rückwärtige Ansicht Luftfilter (Luftzufuhr, nicht blockieren!) Öffnung zum stän- digen Entwässern Stecker des Speise- kabels – 5 –... -
Seite 8: Betrieb
Betrieb Anwendung 1. Schließen Sie den Stecker des Speisekabels an die elektrische Steckdo- se an. 2. Öffnen Sie mit der Hand die Lamelle. 3. Drücken Sie die Taste Speisung (1/0). 4. Wählen Sie ein Betriebsregime oder lassen Sie das Gerät im Ausgangs- regime arbeiten. -
Seite 9: Bedienungspaneel
Betrieb Bedienungspaneel Indikatoren 1. Indikator des gefüllten Behälters Leuchtet, wenn der Wasserbehälter voll ist oder wenn er schlecht einge- legt ist. Schütten Sie das Wasser aus dem Behälter und kontrollieren Sie ob der Behälter richtig eingelegt ist. 2. Indikator der Speisung Leuchtet, wenn das Gerät angeschlossen ist. - Seite 10 7. Taste „ “ Durch Drücken der Taste wird die geforderte Feuchtigkeit im Raum ein- gestellt. Man kann „50%“, „60%“, „70%“ oder steten Lauf des Gerätes „CON“ einstellen. Nach Absinken der relativen Feuchtigkeit im Raum un- ter den eingestellten Wert, schaltet das Gerät automatisch ab. –...
-
Seite 11: Wasserableitung
Betrieb Wasserableitung Wenn sich der Behälter für Kondenswasser anfüllt (etwa 5,5 Liter), beginnt der Indikator „ “, der den Anwender über diesen Zustand informiert, zu blin- ken und der Lauf des Gerätes wird automatisch unterbrochen. Verfahren des Ausgießens des Wassers aus dem Behälter 1. - Seite 12 Betrieb Ständige Wasserableitung Das Gerät hat eine Öffnung zur ständigen Ableitung von Wasser. Mittels ei- nes kommerziell gelieferten Schlauches (mit Innendurchmesser 15 mm) kann das Wasser ständig aus dem Gerät durch diese Öffnung ausgelassen wer- den. Vor der Montage des Schlauches schalten Sie das Gerät immer erst aus und dann ziehen Sie den Stecker des Speisekabels aus der Steckdose.
-
Seite 13: Wartung
Wartung Pflege des Entfeuchters Reinigung des Luftfilters Man muss den Luftfilter ungefähr einmal in zwei Wochen reinigen. Vor der Reinigung schalten Sie das Gerät aus. Nehmen Sie den Luftfilter heraus und dann fahren Sie mit der Düse des Staubsaugers leicht über die Oberfläche des Filters, damit Sie die Verunreinigungen entfernen. - Seite 14 9. Verwenden Sie das Gerät nicht für Sonderzwecke, zum Beispiel beim Lagern von Lebensmitteln, Kunstgegenständen oder wissenschaftlichen Materialien. 10. Installieren Sie den Ableitungsschlauch mit Neigung hinunter, damit das Kondenswasser gut abfließen kann. 11. Ist das Speisekabel beschädigt, muss es vom Erzeuger, dem autorisier- ten Service oder einer ähnlich qualifizierten Person ausgetauscht wer- den, damit einer möglichen Gefahr durch nicht fachmännische Reparatur vorgebeugt wird.
-
Seite 15: Regelung Von Schwierigkeiten
Wartung Regelung von Schwierigkeiten Tritt irgendeine der unten angeführten Situationen ein, versuchen Sie das Problem gemäß der unten angeführten Hinweise zu regeln. Sie können so ih- re Zeit und Geld sparen. Problem Ursache Abhilfe Das Gerät arbeitet Ist das Speisekabel ab- Schließen Sie das Kabel nicht. - Seite 16 Wartung Folgende Symptome signalisieren keinen Schaden. Symptom Ursache Bei der Anwendung verstärkt Beim Einschalten des Kompressors ver- sich plötzlich das Geräusch. stärkt sich das Geräusch. Die Feuchtigkeit sinkt nicht. Ist der Raum für das Gerät zu groß? Werden Fenster u. Türen oft geöffnet u. zugemacht? Ist im Raum eine Einrich- tung, z.B.
-
Seite 17: Verdrahtungsschema
Ergänzung Verdrahtungsschema – 16 –...
