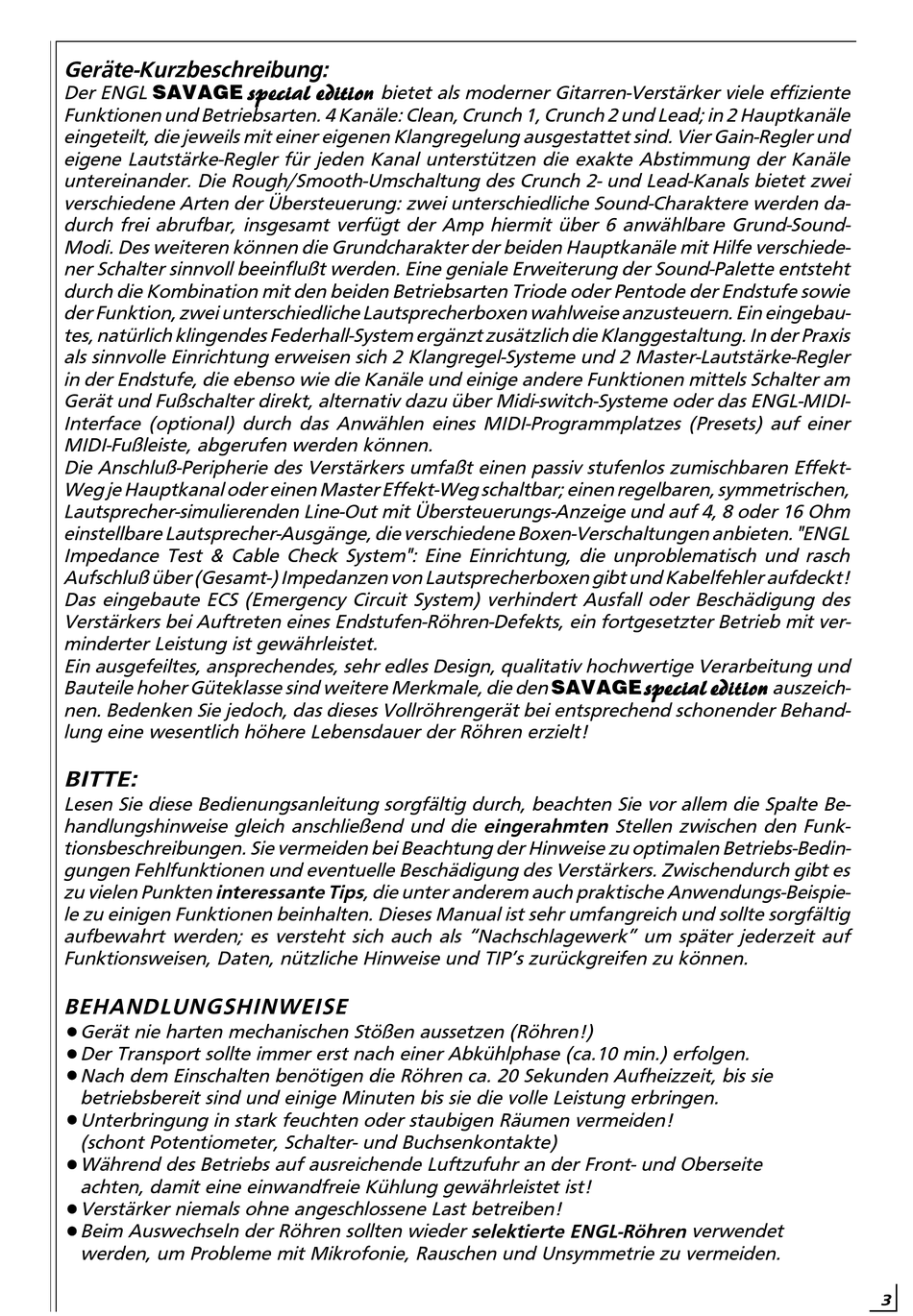

Geräte-Kurzbeschreibung:
Der ENGL SAVAGE
Funktionen und Betriebsarten. 4 Kanäle: Clean, Crunch 1, Crunch 2 und Lead; in 2 Hauptkanäle
eingeteilt, die jeweils mit einer eigenen Klangregelung ausgestattet sind. Vier Gain-Regler und
eigene Lautstärke-Regler für jeden Kanal unterstützen die exakte Abstimmung der Kanäle
untereinander. Die Rough/Smooth-Umschaltung des Crunch 2- und Lead-Kanals bietet zwei
verschiedene Arten der Übersteuerung: zwei unterschiedliche Sound-Charaktere werden da-
durch frei abrufbar, insgesamt verfügt der Amp hiermit über 6 anwählbare Grund-Sound-
Modi. Des weiteren können die Grundcharakter der beiden Hauptkanäle mit Hilfe verschiede-
ner Schalter sinnvoll beeinflußt werden. Eine geniale Erweiterung der Sound-Palette entsteht
durch die Kombination mit den beiden Betriebsarten Triode oder Pentode der Endstufe sowie
der Funktion, zwei unterschiedliche Lautsprecherboxen wahlweise anzusteuern. Ein eingebau-
tes, natürlich klingendes Federhall-System ergänzt zusätzlich die Klanggestaltung. In der Praxis
als sinnvolle Einrichtung erweisen sich 2 Klangregel-Systeme und 2 Master-Lautstärke-Regler
in der Endstufe, die ebenso wie die Kanäle und einige andere Funktionen mittels Schalter am
Gerät und Fußschalter direkt, alternativ dazu über Midi-switch-Systeme oder das ENGL-MIDI-
Interface (optional) durch das Anwählen eines MIDI-Programmplatzes (Presets) auf einer
MIDI-Fußleiste, abgerufen werden können.
Die Anschluß-Peripherie des Verstärkers umfaßt einen passiv stufenlos zumischbaren Effekt-
Weg je Hauptkanal oder einen Master Effekt-Weg schaltbar; einen regelbaren, symmetrischen,
Lautsprecher-simulierenden Line-Out mit Übersteuerungs-Anzeige und auf 4, 8 oder 16 Ohm
einstellbare Lautsprecher-Ausgänge, die verschiedene Boxen-Verschaltungen anbieten. "ENGL
Impedance Test & Cable Check System": Eine Einrichtung, die unproblematisch und rasch
Aufschluß über (Gesamt-) Impedanzen von Lautsprecherboxen gibt und Kabelfehler aufdeckt!
Das eingebaute ECS (Emergency Circuit System) verhindert Ausfall oder Beschädigung des
Verstärkers bei Auftreten eines Endstufen-Röhren-Defekts, ein fortgesetzter Betrieb mit ver-
minderter Leistung ist gewährleistet.
Ein ausgefeiltes, ansprechendes, sehr edles Design, qualitativ hochwertige Verarbeitung und
Bauteile hoher Güteklasse sind weitere Merkmale, die den SAVAGE
nen. Bedenken Sie jedoch, das dieses Vollröhrengerät bei entsprechend schonender Behand-
lung eine wesentlich höhere Lebensdauer der Röhren erzielt!
BITTE:
Lesen Sie diese Bedienungsanleitung sorgfältig durch, beachten Sie vor allem die Spalte Be-
handlungshinweise gleich anschließend und die eingerahmten Stellen zwischen den Funk-
tionsbeschreibungen. Sie vermeiden bei Beachtung der Hinweise zu optimalen Betriebs-Bedin-
gungen Fehlfunktionen und eventuelle Beschädigung des Verstärkers. Zwischendurch gibt es
zu vielen Punkten interessante Tips, die unter anderem auch praktische Anwendungs-Beispie-
le zu einigen Funktionen beinhalten. Dieses Manual ist sehr umfangreich und sollte sorgfältig
aufbewahrt werden; es versteht sich auch als "Nachschlagewerk" um später jederzeit auf
Funktionsweisen, Daten, nützliche Hinweise und TIP's zurückgreifen zu können.
BEHANDLUNGSHINWEISE
Gerät nie harten mechanischen Stößen aussetzen (Röhren!)
Der Transport sollte immer erst nach einer Abkühlphase (ca.10 min.) erfolgen.
Nach dem Einschalten benötigen die Röhren ca. 20 Sekunden Aufheizzeit, bis sie
betriebsbereit sind und einige Minuten bis sie die volle Leistung erbringen.
Unterbringung in stark feuchten oder staubigen Räumen vermeiden!
(schont Potentiometer, Schalter- und Buchsenkontakte)
Während des Betriebs auf ausreichende Luftzufuhr an der Front- und Oberseite
achten, damit eine einwandfreie Kühlung gewährleistet ist!
Verstärker niemals ohne angeschlossene Last betreiben!
Beim Auswechseln der Röhren sollten wieder selektierte ENGL-Röhren verwendet
werden, um Probleme mit Mikrofonie, Rauschen und Unsymmetrie zu vermeiden.
special edition
special edition
special edition
special edition
bietet als moderner Gitarren-Verstärker viele effiziente
special edition
special edition
special edition
special edition
auszeich-
3
