Contrel EMA11 Bedienungsanleitung
Verwandte Anleitungen für Contrel EMA11
Inhaltszusammenfassung für Contrel EMA11
- Seite 1 EMA11 LEKTRISCHER ULTIFUNKTIONSANALYSATOR LECTRICAL ULTIFUNCTION NALIZER ECORDER LECTRICAL ULTIFUNCTION NALIZER ECORDER P. D ELECT ELECT NTER Bedienungsanleitung IM 135-D v. 4.1 EMA11 IM135-D v4.1.doc...
- Seite 2 Diese Unterlagen sollen dem Kunden zur richtigen und sicheren Bedienung des Geräts verhelfen; davon abweichende Verwendung der Dokumentation ist strikt untersagt. Die hier enthaltenen Informationen sind Eigentum der Contrel Elettronica Srl. Es ist gesetzlich verboten, Teile daraus ohne ausdrückliche Zustimmung der Contrel Elettronica Srl zu reproduzieren, zu übertragen, auf einem beliebigen Datenabfragesystem zu speichern oder in eine andere Sprache zu übersetzen (auch für interne Zwecke des...
-
Seite 3: Inhaltsverzeichnis
EMA11 - BEDIENUNGSANLEITUNG INHALTVERZEICHNIS HAUPTINFORMATION ______________________________________________________5 1.1) EINFÜHRUNG ___________________________________________________________5 1.2) BESCHREIBUNG ________________________________________________________5 1.3) CE-KONFORMITÄT UND NORMEN __________________________________________5 TECHNISCHE DATEN _______________________________________________________6 2.1) ALLGEMEINE TECHNISCHE DATEN ________________________________________6 2.2) MESMETHODE UND GENAUIGKEIT _________________________________________8 2.3) FREI PROGRAMMIERBARE PARAMETER (EINSTELLBEREICH) _________________8 2.4) MESSGRÖßEN __________________________________________________________9 2.5) ERRECHNETE VARIABLEN________________________________________________9 2.6) - Seite 4 EMA11 - BEDIENUNGSANLEITUNG 8.3.3) 4 STATISCHE DIGITALAUSGÄNGE, OPTION 4DO (Steckbaugruppe) __________24 8.3.4) 4 DIGITALE RELAISAUSGÄNGE, OPTION 4DO (Steckbaugruppe) ____________24 8.3.5) 2 ANALAOGAUSGÄNGE, OPTION 4AO (Steckbaugruppe) ___________________24 8.3.6) 4 ANALAOGAUSGÄNGE, OPTION 4AO (Steckbaugruppe) ___________________25 8.4) SERIELLE AUSGÄNGE __________________________________________________26 8.4.1) UNGESCHIRMTE RS485-VERBINDUNG___________________________________26 8.4.2)
-
Seite 5: Hauptinformation
EMA11 - BEDIENUNGSANLEITUNG HAUPTINFORMATION 1.1) EINFÜHRUNG Das EMA11 wurde gemäß der IEC-Norm 348 Klasse 1 für Betriebsspannungen bis 600 V unter Beachtung von VDE 0110 Gruppe C Isolationsstandards für Betriebsspannungen bis 500 V konstruiert und geprüft. Das vorliegende Handbuch enthält sämtliche Informationen bezüglich der vom Benutzer zu beachtenden Warnungen, um den richtigen Gebrauch des Gerätes sicherzustellen und sichere... -
Seite 6: Technische Daten
EMA11 - BEDIENUNGSANLEITUNG TECHNISCHE DATEN 2.1) ALLGEMEINE TECHNISCHE DATEN Stromversorgung/Hilfsspannung 85 - 265 V 50/60 Hz/cc. 20 - 60 V 50/60 Hz/cc (Option). Isolierspannung 3700 V x 1 Minute. Spannungseingang 3 Eingänge, Bereich 10-600 V Phase-Phase. Überspannung bis 750 V AC dauerhaft, darüber müssen unbedingt Spannungswandler eingesetzt werden. - Seite 7 EMA11 - BEDIENUNGSANLEITUNG Betriebstemperatur Von -10 °C (14 °F) bis +50 °C (122 °F). Lagertemperatur Von -15°C (5 °F) bis +70°C (158 °F). Feuchtigkeit im Betrieb 90 %, nicht kondensierend. Schutzklassen IP 52 vorderseitig (EN 60529) – IP65 mit Dichtung (auf Anfrage).
-
Seite 8: Mesmethode Und Genauigkeit
EMA11 - BEDIENUNGSANLEITUNG 2.2) MESMETHODE UND GENAUIGKEIT Messbereich 30-500Hz Messverfahren 64 Abtastungen pro Periode für V1 und I1, V2 und I2, V3 und I3. Messintervall 0,1 Sekunden. Gerätegenauigkeit Model EMA11 Model EMA11-05 Spannung < 0.5 % < 0.25 % Strom <... -
Seite 9: Messgrößen
EMA11 - BEDIENUNGSANLEITUNG 2.4) MESSGRÖßEN PHASENSPANNUNG (Effektivwert) L1-N L2-N L3-N NETZSTROM (Effektivwert) FREQUENZ (Hz) TEMPERATUR T(°C) 2.5) ERRECHNETE VARIABLEN VERKETTETE SPANNUNG (Effektivwert) L1-L2 L2-L3 L3-L1 DREHSTROMNETZSPANNUNG (Effektivwert) DREHSTROMNETZSTROM (Effektivwert) DREHSTROMNETZSTROM-MITTELWERT mittel MAXIMALER DREHSTROMNETZSTROM-MITTELWERT maxmittel ARITHMETISCHER NETZSTROM-MITTELWERT L1mittel L2mittel L3mittel MAXIMALER ARITHMETISCHER NETZSTROM-MITTELWERT... -
Seite 10: Messtechnische & Berechnungsformeln
EMA11 - BEDIENUNGSANLEITUNG 2.6) MESSTECHNISCHE & BERECHNUNGSFORMELN ∑ L iN k Phasenspan nung V L iN ∑ L iN k Netzstrom I L i ⋅ ∑ iN k irkleistug W L i ⋅ ∑ − iN k ∆ lindleistu Q L i ⋅... - Seite 11 EMA11 - BEDIENUNGSANLEITUNG ∞ ∫ Q L i Blindenerg Qh Li ∑ L ij k Netzspannu V L ij L 12 V L 23 V L 32 Drehstrom Netzspannu V Φ I L 2 I L 3 Drehstromn etzstrom I Φ...
-

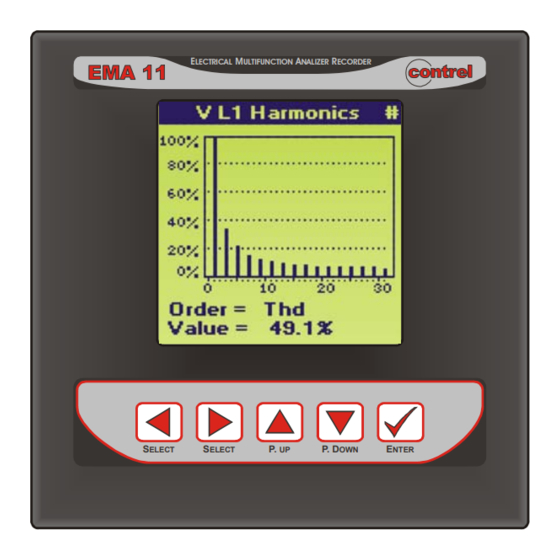

Seite 12: Gerätebeschreibung
EMA11 - BEDIENUNGSANLEITUNG GERÄTEBESCHREIBUNG Die Frontplatte des EMA11 wird im folgenden Abschnitt beschrieben: 1 ANZEIGE Graphik-LCD mit rückwärtiger Beleuchtung, 70x70mm, 128x128 dot, dot pitch 0.35mm x 0.35mm, dot Maße 0.32mmx0.32mm, erhöhter Sichtwinkel 60°, Art der Anzeige positiv und negativ mit Entspiegelung. -
Seite 13: Einbau
EMA11 - BEDIENUNGSANLEITUNG EINBAU 4.1) SICHERHEIT Vergewissern Sie sich von der Unversehrtheit des Gerätes bei dessen Empfang vor dessen Einbau und dass es nicht während des Transports beschädigt wurde. Vergewissern Sie sich vor dem Einbau, dass die Betriebs- und Netzspannung stimmt. -
Seite 14: Montage
EMA11 - BEDIENUNGSANLEITUNG 4.3) MONTAGE Das Gerät ist in die Frontplatte von Netzüberwachungs-/Schalttafeln einzubauen, wobei die Verdrahtung und Anschlüsse gemäß den Regeln elektromagnetischer Verträglichkeit (EMV) vorzunehmen sind. Für sachgemäße Verdrahtung werden steckbare Schraubenkopfklemmen verwendet. Klemmenblock für die Stromeingänge besitzt eine Sicherheitsverriegelung. -
Seite 15: Interne Batterie
EMA11 - BEDIENUNGSANLEITUNG INTERNE BATTERIE Das Instrument verfügt über eine interne Batterie vom Typ CR2450, die für die Pufferung des Speichers dient, wenn das Instrument abgeschaltet ist, und den Datenverlust des Setups und der gespeicherten Daten verhindert: Die Dauer der Aufladung beträgt etwa 5 Jahre. -
Seite 16: Anschluss
EMA11 - BEDIENUNGSANLEITUNG ANSCHLUSS Aux2 (-) Anschlusstabelle Stecker Name Stecker Name TX/A (serieller Ausgang) 2 Digitaleingang (+) RX/B (serieller Ausgang) 2 Digitaleingang (–) COM (serieller Ausgang) 1 Digitalausgang A 1 Digitalausgang B 1 Digitaleingang (+) 2 Digitalausgang A 1 Digitaleingang (–) 2 Digitalausgang B 6.1) -
Seite 17: Spannungseingänge
Sie diese an die Schraubklemmen für die Spannungsmessung an. Schließen Sie das Gerät entsprechend den in Kapitel 6.4) beschriebenen Schaltplänen an. Das EMA11 wurde in Übereinstimmung mit der IEC-Norm 348, Klasse 1, für Betriebsspannungen bis 600 V entwickelt und geprüft. - Seite 18 EMA11 - BEDIENUNGSANLEITUNG Contrel EMA 11 LECTRICAL ULTIFUNCTION NALYZE R ECORDER ELECT ELECT P. D NTER Anschluss an 4-adriges Stromnetz mit 3 TA und 3 TV Contrel EMA 11 LECTRICAL ULTIFUNCTION NALYZER ECORDER ELECT ELECT P. D NTER Anschluss an 4-adriges Stromnetz mit 3 Niedervolt-TA...
-
Seite 19: Einbauen Der Steckbaugruppe
EMA11 - BEDIENUNGSANLEITUNG EINBAUEN DER STECKBAUGRUPPE Einbau des Einsteckmoduls siehe folgende Abbildung: Sie können die beiden in der Abbildung gezeigten Steckplätze nur bei entfernter hinterer Tür sehen. Zum Entfernen der hinteren Tür auf den Arretierhebel in dem durch den Pfeil angezeigten Bereich drücken. -
Seite 20: Einbauvorgang
EMA11 - BEDIENUNGSANLEITUNG 7.1) EINBAUVORGANG Den Einsteckmodul darf nur eine fachlich qualifizierte Person auswechseln. Folgen Sie diesen Arbeitsschritten, damit Sie mit maximaler Sicherheit arbeiten: 1) Trennen Sie die Stromversorgung vom Gerät und klemmen alle Ein- und Ausgänge ab. 2) Entfernen Sie den Verschluss von der hinteren Tür. -
Seite 21: Ein-/Ausgabegeräte
EMA11 - BEDIENUNGSANLEITUNG EIN-/AUSGABEGERÄTE 8.1) STANDARD-DIGITALEINGÄNGE Das EMA11 besitzt 2 mit Optokoppler getrennte Eingänge; Stromversorgung von 12 bis 24 V DC. +12 ÷ 24 Vdc DI1+ DI1- +12 ÷ 24 Vdc DI2+ DI2- Bitte ziehen Sie Kapitel 11.9) betreffend Digitaleingänge zurate. -
Seite 22: Standard-Digitalausgänge
Impulsausgang programmieren (beachten Sie Kapitel 11.8). Die + und – Vorzeichen sind elektrisch gesehen ohne Bedeutung. Die an das EMA11 angeschlossene Verdrahtung ist in einem getrennten Kanal zu führen, wenn große Entfernungen zu überbrücken sind. Im Falle dass eine Überkreuzung zwischen Netzanschlussleitung und den analogen Leitungen stattfinden sollte denken Sie bitte daran, die Überkreuzung in einem... -
Seite 23: Eingangs-/Ausgangsoptionen (Steckbaugruppe)
EMA11 - BEDIENUNGSANLEITUNG 8.3) EINGANGS-/AUSGANGSOPTIONEN (Steckbaugruppe) Folgende Optionen für den Einsteckmodul sind möglich: 6 Digitaleingänge (6DI) 2 Digitaleingänge + 2 Digitalausgänge (2DI+2DO) 4 statische Digitalausgänge (4 DO) 4 digitale Relaisausgänge (4 DO) 2 Analogausgänge (2AO) 4 Analogausgänge (4AO) Warnung. Eine Hardwareänderung am Gerät ändert die Einstellungen der abgespeicherten Konfiguration. -
Seite 24: 3) 4 Statische Digitalausgänge, Option 4Do (Steckbaugruppe)
150Ω 150Ω Die an das EMA11 angeschlossene Verdrahtung ist in einem getrennten Kanal zu führen, wenn große Entfernungen zu überbrücken sind. Im Falle dass eine Überkreuzung zwischen Netzanschlussleitung und den analogen Leitungen stattfinden sollte denken Sie bitte daran, die Überkreuzung in einem Winkel von 90°... -
Seite 25: 6) 4 Analaogausgänge, Option 4Ao (Steckbaugruppe)
EMA11 - BEDIENUNGSANLEITUNG Das EMA11 liefert ein Stromsignal (Bereich 4-20 mA oder 0-20 mA), das proportional zu den Messwerten des gewählten Parameters ist. Der Ausgang ist zweiseitig gerichtet: Der Strom kann direkt oder umgekehrt proportional zum programmierten Bezugswert sein. Zweiseitig gerichtet bedeutet die Umkehr des Bezugswertes und nicht die Umkehrung des Stroms. -
Seite 26: Serielle Ausgänge
EMA11 - BEDIENUNGSANLEITUNG 8.4) SERIELLE AUSGÄNGE Durch die Kombination einer asynchronen, seriellen RS485- und RS232-Datenübertragungsleitung lassen sich Informationen zwischen dem Gerät und dem PC, PLC oder anderen kompatiblen Systemen austauschen. Alle übertragenen Zeichen sind im ASCII-Format (American Standard Code for Information Interchange). -
Seite 27: 2) Geschirmte Rs485-Verbindung
EMA11 - BEDIENUNGSANLEITUNG 8.4.2) GESCHIRMTE RS485-VERBINDUNG RS232 Max 32 EMA; max 1200 mt RS232/RS485 Wandler EMA 11 EMA 11 Obwohl das Signal durch die Differenz zwischen Spannung A und B bestimmt wird, benötigen Sie einen Erdungsanschluss zur Beseitigung oder Verringerung des induzierten Gleichtaktrauschens (in den Bus). -
Seite 28: 4) Modem-Anschluss
EMA11 - BEDIENUNGSANLEITUNG 8.4.4) MODEM-ANSCHLUSS L E C T R I C A L U L T I F U N C T I O N N A L Y Z E R E C O R D E R... -
Seite 29: 5) Option Rs485/Rs232 Com2 (Steckbaugruppe)
EMA11 - BEDIENUNGSANLEITUNG 8.4.5) OPTION RS485/RS232 COM2 (STECKBAUGRUPPE) Modem Personal Computer RS485 / RS232 Warnung. Eine Hardwareänderung am Gerät ändert die Einstellungen in der abgespeicherten Konfiguration. -29-... -
Seite 30: Bedienung
EMA11 - BEDIENUNGSANLEITUNG BEDIENUNG 9.1) FUNKTIONSTASTEN • "AUF-" & "AB-"Tasten Mit den "AUF-" und "AB-" Tasten können Sie die Echtzeit-Anzeigeseite zur Wahl der Programmierebene durchblättern bzw. zum Ändern von Werten im P. D Zuge der Eingabe im Einstellmenü. • LINKS- & RECHTS-TASTEN Die Tasten “RECHTS”... -
Seite 31: Darstellungsbaum
EMA11 - BEDIENUNGSANLEITUNG 10.1) DARSTELLUNGSBAUM 3 - Phase L1 Phase L2 Phase L3 Phase System L1 Phase V-C L2 Phase V-C L3 Phase V-C Phase Voltage Line Voltage Avg Current Line Current Avg Current Thd Voltage Thd Current K Factor... -
Seite 32: Messwertedarstellung
EMA11 - BEDIENUNGSANLEITUNG 10.2) MESSWERTEDARSTELLUNG Ablesen der Werte des dreiphasigen Systems • (V - kV) rms Spannungswert dreiphasiges System [∑ V • (A - kA) rms Stromstärke dreiphasiges System [∑ I] • (W - kW - MW - GW) Wert akt. Leistung dreiphasiges System [Σ W] •... - Seite 33 EMA11 - BEDIENUNGSANLEITUNG Ablesen Wellenform der Spannung und des Stroms Phase L2 Auf der Seite “L2 Phase V-C” werden die Wellenformen der Spannung und des Stroms (geringere Amplitude) mit den entsprechenden Scheitelwerten und Scheitelfaktoren angezeigt. Ablesen Wellenform der Spannung und des Stroms Phase L3 Auf der Seite “L3 Phase V-C”...
- Seite 34 EMA11 - BEDIENUNGSANLEITUNG Ablesen der mittleren Dreiphasen- und Neutralleiterströme • (A - kA) rms mittlerer Strom dreiphasig [Σ I • (A - kA) rms mittlerer Strom Phase L1 [I • (A - kA) rms mittlerer Strom Phase L2 [I • (A - kA) rms mittlerer Strom Phase L3 [I •...
- Seite 35 EMA11 - BEDIENUNGSANLEITUNG Ablesen der Gesamtleitung aller 3 Phasen • (W - kW - MW - GW) Wirkleistung dreiphasig [Σ P] • (VAr - kVAr - MVAr - GVAr) Blindleistung dreiphasig [Σ Q] • (VA - kVA - MVA - GVA) Scheinleistung dreiphasig [Σ S] •...
- Seite 36 EMA11 - BEDIENUNGSANLEITUNG Ablesen Leistungsfaktor Phase • (P.F.) Leistungsfaktor dreiphasig [Σ PF] • (P.F.) Leistungsfaktor Phase L1 [PF • (P.F.) Leistungsfaktor Phase L2 [PF • (P.F.) Leistungsfaktor Phase L3 [PF Ablesen cosϕ Phase • (cosϕ) cosϕ dreiphasig [Σcosϕ] •...
- Seite 37 EMA11 - BEDIENUNGSANLEITUNG Ablesen Zähler Auf dieser Seite werden alle 8 verfügbaren Zähler angezeigt. Hinweis: Diese Seite wird nur angezeigt, wenn die Digitaleingänge als COUNTER eingestellt sind. Ablesen Energieverbrauch (Normal Modus) • (kWh) Zähler Wirkenergie positiv [kWh+] • (kWh) Zähler Wirkenergie negativ [kWh-] •...
- Seite 38 EMA11 - BEDIENUNGSANLEITUNG Ablesen Energiezähler nach Tageszeiten (Option) Es sind 20 Seiten für die Anzeige der Wirk- (positive und negative Energie) und Blindenergiezähler (kapazitiv und induktiv) vorgesehen und sie sind in 4 unterschiedliche programmierbare Zeitabschnitte unterteilt (P1-P2-P3-P4). Die 20 Seiten sind wieder in unterschiedliche Perioden unterteilt: aktueller jährlicher Verbrauch und Verbrauch in...
- Seite 39 EMA11 - BEDIENUNGSANLEITUNG Ablesen Thd der Spannung und des Stroms (Oberwellenauswertung Option) Die Seite zeigt die Gesamtverzerrung in Spannung und Strom: • (Thd) Harmonische Gesamtverzerrung der Phasespannung L1 [Thd • (Thd) Harmonische Gesamtverzerrung der Phasespannung L2 [Thd • (Thd) Harmonische Gesamtverzerrung der Phasespannung L3 [Thd •...
-
Seite 40: Seiten Zum Zustand Und/Oder Informationen
EMA11 - BEDIENUNGSANLEITUNG 10.3) SEITEN ZUM ZUSTAND UND/ODER INFORMATIONEN Die Seiten zur Anzeige des Zustandes oder der Informationen enthalten: • Anzeige der internen Uhr und des Kalenders. • Zustand des internen RAM Speichers. • Zustand der Aus- und Ausgänge. • Warnungen •... - Seite 41 EMA11 - BEDIENUNGSANLEITUNG Warnungen Für die Warnungen sind 2 Seiten vorgesehen. Die erste Seite zeigt den mehr oder weniger korrekten Anschluss des Instruments bezüglich der TA-Anschlüsse für die Stromeingänge und die Phasenabfolge für die Spannungseingänge an. Im Falle einer Umkehr von wenigstens einem der TA erscheint die Anzeige “Warning TA”, anderenfalls hat man “TA OK”.
-
Seite 42: Setup
EMA11 - BEDIENUNGSANLEITUNG SETUP 11.1) SCHEMA DER SEITEN ZUM SETUP GENERAL HOLIDAYS Day Index (1÷40) KCT-Pri. (1÷5000) Month (1÷12) KCT-Sec. (1;5) Day (1÷31) STORAGE KVT-Pri. (1÷400000) MIN MAX KVT-Sec. (1÷750) Enable (On-Off) Mode (4 wires -3 wires -Aron) Measures (list of parameters) Rate-min. -
Seite 43: Hauptmenu Des Setup
EMA11 - BEDIENUNGSANLEITUNG 11.2) HAUPTMENU DES SETUP Die Seite SETUP umfasst folgende Punke: • GENERAL, umfasst die Einstellungen des KCT (Verhältnis der Stromwandler), KVT (Verhältnis der Spannungswandler), MODE (4 Leiter, 3 Leiter, Aron), MEASURE TIME (Zeitkonstante des Messfilters), WARNINGS, B.LIGHT (Wartezeit für das Abschalten des Display), DISPLAY (positive oder negative Anzeige), DEF. -
Seite 44: General
Das Hauptmenu ist in folgende Untermenüs unterteilt: • KCT, erlaubt die Einstellung der Stromwandlerübersetzung, wenn Stromwandler benutzt werden, wird der Primärstrom angezeigt. Der KCT Bereich ist 1-5000; Sekundärbereich: 1 oder 5A (für EMA11-1A ist der Sekundärbereich 1). z.B. KCT-Pri.=200 und KCT-Sec.=1 wenn der Stromwandler 200/1A ist. -
Seite 45: Serial Comm
EMA11 - BEDIENUNGSANLEITUNG 11.4) SERIAL COMM Menu SERIAL COMM erlaubt Programmierung Kommunikationsparameter des seriellen Ausgangs COM1 und COM2. Die programmierbaren Parameter sind folgende: • Protocol, kann zwischen ASCII und MODBUS gewählt werden. • Address, Adresse, zwischen 01 und 255 in Modbus oder zwischen 01 und 128 in ASCII einstellbarer Knoten oder log. -
Seite 46: Energy
EMA11 - BEDIENUNGSANLEITUNG 11.6) ENERGY Im ENERGY Menü können die Zähler eingestellt werden, hier warden die Anfangswerte der allgemeinen und der Energiezähler eingestellt, ebenfalls werden hier die unterschiedlichen Tarife verwaltet. • Type, erlaubt die Auswahl der Einheit für die Energiezähler kWh (Normal) oder MWh (Heavy). - Seite 47 EMA11 - BEDIENUNGSANLEITUNG WeekDay, definiert den Tag der Woche in der gewählten Periode, in welchem der Programmierte Tarif aktiv ist. Benützen Sie die “LINKS” und “RECHTS” Tasten um den Monat zu wählen, die “AUF” und “AB” Tasten um den Tag zu selektieren.
-
Seite 48: Storage
EMA11 - BEDIENUNGSANLEITUNG 11.7) STORAGE Das Menu STORAGE erlaubt die Programmierung der Speicherung der Messdaten. Die gespeicherten Daten sind in 4 Archive unterteilt: - Relat. Minimal- / Maximalwerte - Werte für die mittleren Leistungen - Werte für die harmonischen Komponenten - Allgemeine Prüfstücke (nur mit sw NRG oder über serielle Befehle). - Seite 49 EMA11 - BEDIENUNGSANLEITUNG • TRIGGER Enable, der Bediener kann die TRIGGER – Funktion freigeben oder sperren. Wenn Enable auf OFF gestellt ist, werden die Daten immer in das eingestellte Archiv mit der eingestellten Periode gespeichert. Wenn Enable auf ON gestellt ist, werden die Daten in das eingstellte Archiv gespeichert, wenn am Eingang 2 (DI2) ein Pulssignal anliegt.
-
Seite 50: Digital Output
EMA11 - BEDIENUNGSANLEITUNG 11.8) DIGITAL OUTPUT Die Digitalausgänge können so programmiert werden, dass sie als Alarme funktionieren (um Anomalien anzuzeigen, Überlastungen, zu Laststeuerung für die Optimierung des Verbrauchs, usw.) oder auch als Impulsrückführung für die Energiezählung und zur Fernsteuerung unter Verwendung der Software NRG. -
Seite 51: Digital Input
EMA11 - BEDIENUNGSANLEITUNG 11.9) DIGITAL INPUT Bei Zugang vom Menu DIGITAL INPUT können die Funktionen der Digitaleingänge, d.h. sowohl die 2 Standardeingänge als auch die Zusatzeingänge, programmiert werden. zwei Digitaleingänge, denen Instrument Standardausrüstung ausgestattet ist, sind wie folgt programmierbar: • Type, definiert die Art der Funktion: - NOT USED. - Seite 52 EMA11 - BEDIENUNGSANLEITUNG Ein im Menu “TYPE” der Digitaleingänge gewählter Programmpunkt wird erst nach Bestätigung des Zählerrestes akzeptiert. • Count. => Input, definiert die Übereinstimmung zwischen der Nummer des Zählers und dem Digitaleingang. Es ist notwendig, für jeden verwendeten Zähler die Nummer des zuzuordnenden Digitaleingangs einzustellen.
-
Seite 53: Analog Output (Option)
EMA11 - BEDIENUNGSANLEITUNG 11.10) ANALOG OUTPUT (OPTION) Nach Anwahl des Punktes ANALOG OUTPUT erscheint die folgende Programmseite: • Out Index, Wahl der Nummer des in der Hardware des Instrumentes vorliegenden zu wählenden Ausgangs. • Type, erlaubt Wahl Stromstärkewertes Ausgangs (abgeschaltet, 0-20mA, 4-20mA). -
Seite 54: Reset
EMA11 - BEDIENUNGSANLEITUNG 11.11) RESET Die Seite Reset erlaubt es, einige oder alle Operationen des Setups zu löschen. Das Vorgehen des Reset kann in vier Gruppen unterteilt werden. RESET MEASURES, Reset aller Werte oder gewählter Messgruppen. Insbesondere: • All, Reset aller Messungen (Minima und Maxima, Tageszeiten). - Seite 55 EMA11 - BEDIENUNGSANLEITUNG 3 Ph.Cos CosΦ DREIPHASIG L1 Cos CosΦ PHASE L1 L2 Cos CosΦ PHASE L2 L3 Cos CosΦ PHASE L3 3Ph.VA SCHEINLEISTUNG DREIPHASIG L1 VA SCHEINLEISTUNG PHASE L1 L2 VA SCHEINLEISTUNG PHASE L2 L3 VA SCHEINLEISTUNG PHASE L3 3Ph.W...
-
Seite 56: Probleme Und Lösungen
EMA11 - BEDIENUNGSANLEITUNG PROBLEME UND LÖSUNGEN Sollten sich bei dem Betrieb des Instruments Funktionsprobleme ergeben, könnten diese eventuell vor der Kontaktaufnahme mit unserem technischen Service leicht gelöst werden, indem die Anschlüsse und die Installation geprüft werden. Als Hilfestellung bei der Problemlösung finden Sie im Folgenden eine Reihe von Empfehlungen der allgemeinsten Probleme, die auftauchen können:... -
Seite 57: Serielles Übertragungsprotokoll Von Ema
WARNUNG: Die Contrel Elettronica Srl übernimmt keinerlei Haftung für jegliche Personen- oder Sachschäden, die durch unsachgemäße oder unzulässige Verwendung ihrer Produkte verursacht wurden. Die Contrel Elettronica Srl behält sich das Recht vor, die Produktspezifikationen ohne vorherige Ankündigung zu ändern. -57-... - Seite 58 EMA11 - BEDIENUNGSANLEITUNG -58-...
