Contrel EMA90 Bedienungsanleitung
Verwandte Anleitungen für Contrel EMA90
Inhaltszusammenfassung für Contrel EMA90
- Seite 1 EMA90 LEKTRISCHER ULTIFUNKTIONSANALYSATOR LECTRICAL ULTIFUNCTION NALYZER ECORDER P. D ELECT ELECT NTER Bedienungsanleitung IM125-D v. 4.3 EMA90 IM125-D v4.3.doc...
- Seite 2 Diese Unterlagen sollen dem Kunden zur richtigen und sicheren Bedienung des Geräts verhelfen; davon abweichende Verwendung der Dokumentation ist strikt untersagt. Die hier enthaltenen Informationen sind Eigentum der Contrel Elettronica Srl. Es ist gesetzlich verboten, Teile daraus ohne ausdrückliche Zustimmung der Contrel Elettronica Srl zu reproduzieren, zu übertragen, auf einem beliebigen Datenabfragesystem zu speichern oder in eine andere Sprache zu übersetzen (auch für interne Zwecke des...
-
Seite 3: Inhaltsverzeichnis
EMA90 - BEDIENUNGSANLEITUNG INHALTVERZEICHNIS HAUPTINFORMATION ......................5 1.1) EINFÜHRUNG ........................5 1.2) BESCHREIBUNG ......................5 1.3) CE-KONFORMITÄT UND NORMEN ................. 5 TECHNISCHE DATEN ......................6 2.1) ALLGEMEINE TECHNISCHE DATEN ................6 2.2) MESMETHODE UND GENAUIGKEIT ................8 2.3) MESSGRÖßEN ........................9 2.4) - Seite 4 EMA90 - BEDIENUNGSANLEITUNG 8.4) SERIELLE SCHNITTSTELLEN ..................26 8.4.1) STANDARD SERIAL PORT ..................26 8.4.2) UNGESCHIRMTE RS485-VERBINDUNG ..............27 8.4.3) GESCHIRMTE RS485-VERBINDUNG ................. 27 8.4.4) ANSCHLUSS RS232 ....................28 8.4.5) ANSCHLUSS MODEM ....................29 8.4.6) OPTION RS485 SCHNITTSTELLE (S485) ..............30 8.5)
-
Seite 5: Hauptinformation
EMA90 - BEDIENUNGSANLEITUNG HAUPTINFORMATION 1.1) EINFÜHRUNG Das EMA90 wurde gemäß der IEC-Norm 348 Klasse 1 für Betriebsspannungen bis 600 V unter Beachtung von VDE 0110 Gruppe C Isolationsstandards für Betriebsspannungen bis 500 V konstruiert und geprüft. Das vorliegende Handbuch enthält sämtliche Informationen bezüglich der vom Benutzer zu beachtenden Warnungen, um den richtigen Gebrauch des Gerätes sicherzustellen und sichere... -
Seite 6: Technische Daten
EMA90 - BEDIENUNGSANLEITUNG TECHNISCHE DATEN 2.1) ALLGEMEINE TECHNISCHE DATEN Stromversorgung/Hilfsspannung 85 - 265 V 50/60 Hz/cc. 20 - 60 V 50/60 Hz/cc (Option). Isolierspannung 3700 V x 1 Minute. Spannungseingang 3 Eingänge, Bereich 10-600 V Phase-Phase. Überspannung bis 750 V AC dauerhaft, darüber müssen unbedingt Spannungswandler eingesetzt werden. - Seite 7 EMA90 - BEDIENUNGSANLEITUNG Optionen: 2DO 2 digital Ausgänge 12-230 Vac-dc / 150mA max. Der typische Widerstand bei geschlossenen Kontakt beträgt 8Ω (R = 12Ω). Maximale Schaltfrequenz: 16Hz. ONmax 2DO/R 2 Ausgänge Relais Relaisspezifikation: - Maximale Schaltleistung: 62,5 VA, 30 W...
-
Seite 8: Mesmethode Und Genauigkeit
EMA90 - BEDIENUNGSANLEITUNG 2.2) MESMETHODE UND GENAUIGKEIT Messbereich 30-500Hz Messverfahren 64 Abtastungen pro Periode für V1 und I1, V2 und I2, V3 und I3. Messintervall 0,1 Sekunden. Gerätegenauigkeit Model EMA90 Model EMA90-05 Spannung < 0.5 % < 0.25 % Strom <... -
Seite 9: Messgrößen
EMA90 - BEDIENUNGSANLEITUNG 2.3) MESSGRÖßEN PHASENSPANNUNG (Effektivwert) L1-N L2-N L3-N NETZSTROM (Effektivwert) FREQUENZ (Hz) TEMPERATUR T(°C) 2.4) ERRECHNETE VARIABLEN VERKETTETE SPANNUNG (Effektivwert) L1-L2 L2-L3 L3-L1 DREHSTROMNETZSPANNUNG (Effektivwert) DREHSTROMNETZSTROM (Effektivwert) DREHSTROMNETZSTROM-MITTELWERT mittel MAXIMALER DREHSTROMNETZSTROM-MITTELWERT maxmittel ARITHMETISCHER NETZSTROM-MITTELWERT L1mittel L2mittel L3mittel MAXIMALER ARITHMETISCHER NETZSTROM-MITTELWERT... -
Seite 10: Messtechnische & Berechnungsformeln
EMA90 - BEDIENUNGSANLEITUNG 2.5) MESSTECHNISCHE & BERECHNUNGSFORMELN ∑ L iN k Phasenspan nung V L iN ∑ L iN k Netzstrom I L i ⋅ ∑ iN k Wirkleistu W L i ⋅ ∑ Δ − iN k Blindleist ⋅... - Seite 11 EMA90 - BEDIENUNGSANLEITUNG ∞ ∫ Blindenerg ∑ L ij k Netzspannu V L ij Drehstrom Netzspannu V Φ Drehstromn etzstrom I Φ phasige Wirkleist W Φ phasige Blindleist Q Φ phasige Scheinleis tung A Φ ∞ ∫ Wh Φ Wh Φ...
-
Seite 12: Gerätebeschreibung

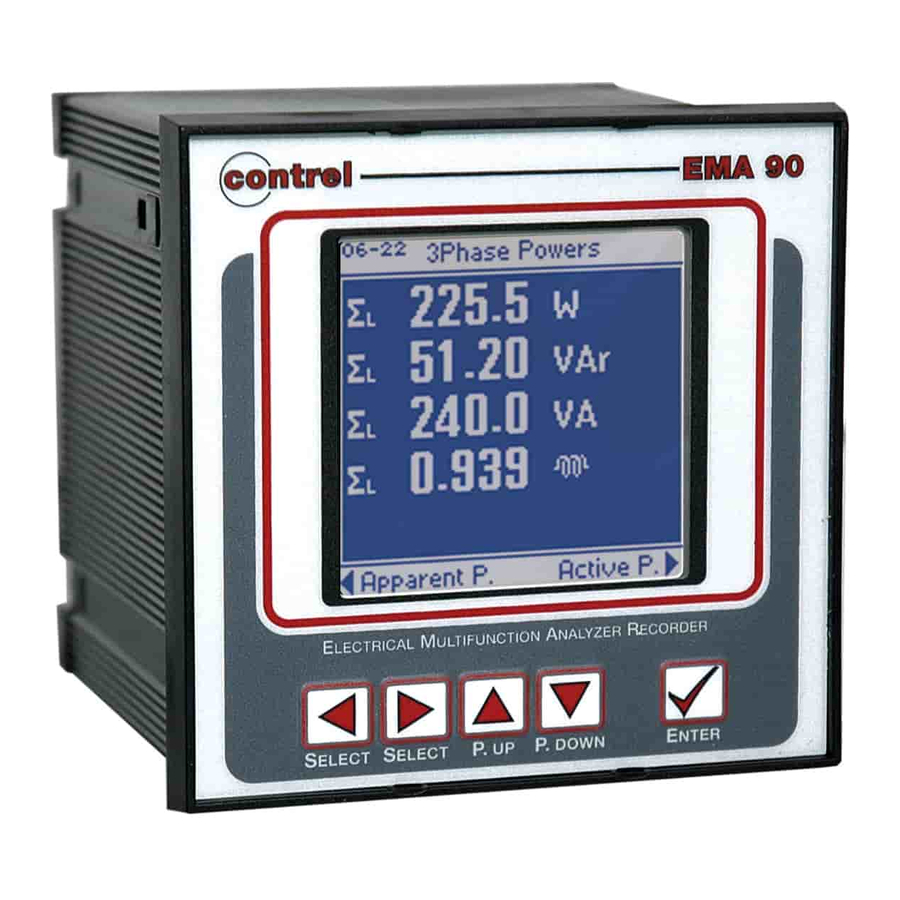

EMA90 - BEDIENUNGSANLEITUNG GERÄTEBESCHREIBUNG Die Frontplatte des EMA90 wird im folgenden Abschnitt beschrieben: Contrel EMA 90 LE C TR I C A L U LTI FU N C TI O N N A LY ZE R E C O R D ER P . -
Seite 13: Einbau
EMA90 - BEDIENUNGSANLEITUNG EINBAU 4.1) SICHERHEIT Vergewissern Sie sich von der Unversehrtheit des Gerätes bei dessen Empfang vor dessen Einbau und dass es nicht während des Transports beschädigt wurde. Vergewissern Sie sich vor dem Einbau, dass die Betriebs- und Netzspannung stimmt. -
Seite 14: Montage
EMA90 - BEDIENUNGSANLEITUNG 4.3) MONTAGE Das Gerät ist in die Frontplatte von Netzüberwachungs-/Schalttafeln einzubauen, wobei die Verdrahtung und Anschlüsse gemäß den Regeln elektromagnetischer Verträglichkeit (EMV) vorzunehmen sind. Für sachgemäße Verdrahtung werden steckbare Schraubenkopfklemmen verwendet. Klemmenblock für die Stromeingänge besitzt eine Sicherheitsverriegelung. -
Seite 15: Interne Batterie
EMA90 - BEDIENUNGSANLEITUNG INTERNE BATTERIE Das Instrument verfügt über eine interne Batterie vom Typ CR2450, die für die Pufferung des Speichers dient, wenn das Instrument abgeschaltet ist, und den Datenverlust des Setups und der gespeicherten Daten verhindert: Die Dauer der Aufladung beträgt etwa 5 Jahre. -
Seite 16: Anschlüsse
EMA90 - BEDIENUNGSANLEITUNG ANSCHLÜSSE Do2- Do2+ Ao2- Do3- Ao2+ Do3+ Ao1- Ao1- Do4- Ao1+ Ao1+ Do4+ S1 S2 6.1) NETZTEIL Ohne den Anschluss der Hilfsversorgung funktioniert das Instrument nicht. Vor dem Anschluss des Instruments an die Hilfsspannung immer prüfen, ob der Spannungswert der Hilfsspannung korrekt ist (85-265V std. -
Seite 17: Spannungseingänge
Sie diese an die Schraubklemmen für die Spannungsmessung an. Schließen Sie das Gerät entsprechend den in Kapitel 6.4) beschriebenen Schaltplänen an. Das EMA90 wurde in Übereinstimmung mit der IEC-Norm 348, Klasse 1, für Betriebsspannungen bis 600 V entwickelt und geprüft. - Seite 18 EMA90 - BEDIENUNGSANLEITUNG Contrel EMA 90 LECTRICAL ULTIFUNCTION NALYZER ECORDER ELECT ELECT P. D NTER Anschluss an 4-adriges Stromnetz mit 3 TA und 3 TV Contrel EMA 90 LECTRICAL ULTIFUNCTION NALYZER ECORDER ELECT ELECT P. D NTER Anschluss an 4-adriges Stromnetz mit 3 Niedervolt-TA...
-
Seite 19: Zusätzliche Schaltkreise
EMA90 - BEDIENUNGSANLEITUNG ZUSÄTZLICHE SCHALTKREISE Die nachfolgend aufgelisteten Optionen können nur einmal verwendet werden (nie gemeinsam): - 4DI 4 digitale Eingänge - 2DO 2 digitale Ausgänge - 2DO/R 2 Relaisausgänge - S485 1 RS485-Schnittstelle - 1AO 1 analog Ausgang - 2AO 2 analoge Ausgänge... -
Seite 20: Eingänge / Ausgänge
EMA90 - BEDIENUNGSANLEITUNG EINGÄNGE / AUSGÄNGE 8.1) DIGITALEINGÄNGE EMA90 weist 2 optisch isolierte Digitaleingänge. Mit der Option 4DI ist es möglich 4 zusätzliche Digitaleingänge hinzu zufügen. Bezüglich des Setup der Digitaleingänge siehe Kapitel 11.10). 8.1.1) STANDARD DIGITALEINGÄNGE +12 ÷ 24 Vdc +12 ÷... -
Seite 21: Optionale Digitaleingänge 4Di
EMA90 - BEDIENUNGSANLEITUNG 8.1.2) OPTIONALE DIGITALEINGÄNGE 4DI Diese Option erlaubt es, weitere 4 Digitaleingänge zu haben. Wenn dieser zusätzliche Schaltkreis installiert ist, wird das Instrument folglich insgesamt mit 6 Digitaleingängen und 2 Digitalausgängen ausgestattet sein. Do2- Do2+ 12 ÷ 24 Vdc +12 ÷... -
Seite 22: Digitalausgänge
EMA90 - BEDIENUNGSANLEITUNG 8.2) DIGITALAUSGÄNGE Das EMA90 hat 2 digitale Ausgänge. Die Standardausführung ist zusätzlich mit 2 weiteren digitalen Ausgängen erweiterbar (Option 2DO) oder mit 2 Relaisausgängen Option 2 DO/R. Jeder Ausgang kann vom Bediener für min./max. Schwellen, Außenband, immer EIN, Pulsausgang, Ansteuerung über Schnittstelle und Lastabwurfsteuerung. -
Seite 23: Optional Digitalausgänge 2Do
EMA90 - BEDIENUNGSANLEITUNG 8.2.2) OPTIONAL DIGITALAUSGÄNGE 2DO Diese Option besitzt weitere 2 digitale Ausgänge (PHOTOMOS). Mit dieser Option besitzt das Instrument 2 digitale Eingänge und 4 digitale Ausgänge. Do2- Do2+ Do3- Do3+ Do4- Do4+ Do2- Do2+ Do3- Do3+ Do4- Do4+... -
Seite 24: Optional Analogausgänge 1Ao / 2Ao
Vaux Vaux Für größere Abstände ist es notwendig, die Leistungskabel von den am EMA90 angeschlossenen Signalkabeln getrennt zu halten. Sollte dies nicht möglich sein, muss versucht werden, an den Überschneidungen der Leistungskabel mit den Anschlüssen am Instrument Winkel von 90° zu bilden, um den durch den Strom in den Leistungskabeln erzeugten und auf die Signalkabel einwirkenden magnetischen Fluss zu annullieren. - Seite 25 EMA90 - BEDIENUNGSANLEITUNG Das EMA90 liefert ein Stromsignal (Bereich 4-20 mA oder 0-20 mA), das proportional zu den Messwerten des gewählten Parameters ist. Der Ausgang ist zweiseitig gerichtet: Der Strom kann direkt oder umgekehrt proportional zum programmierten Bezugswert sein. Zweiseitig gerichtet bedeutet die Umkehr des Bezugswertes und nicht die Umkehrung des Stroms.
-
Seite 26: Serielle Schnittstellen
EMA90 - BEDIENUNGSANLEITUNG 8.4) SERIELLE SCHNITTSTELLEN Das Instrument hat eine serielle Schnittstelle, die entweder als RS485 oder RS232 genutzt werden kann. Optional ist eine zusätzliche RS485 (S485) oder eine Profibus-DP (PF/S) oder eine Ethernet (ETH) oder eine Ethernet mit einer RS485 Schnittstelle (ETH/S) möglich. -
Seite 27: 2) Ungeschirmte Rs485-Verbindung
EMA90 - BEDIENUNGSANLEITUNG 8.4.2) UNGESCHIRMTE RS485-VERBINDUNG RS232/RS485 Max 32 EMA; max 1200 Wandler Do2- Do2- Do2+ Do2+ S1 S2 S1 S2 S1 S2 S1 S2 S1 S2 S1 S2 Vaux Vaux Nachdem ein RS485-Netzwerk zur Datenübertragung zwischen dem Host (Rechner) und dem Gerät/den Geräten (EMA) konfiguriert wurde, muss ein serieller Schnittstellenwandler zwischen den... -
Seite 28: Anschluss Rs232
EMA90 - BEDIENUNGSANLEITUNG 8.4.4) ANSCHLUSS RS232 RS232 Do2- Do2+ S1 S2 S1 S2 S1 S2 Vaux Sie benötigen keinen Feldbustrenner für eine RS232 Datenübertragungsleitung, die kürzer als 5 m und kein Multidrop-Netzwerk ist, weil der serielle Ausgang mit dem Rechner kompatibel ist, wie das in der o.a. -
Seite 29: 5) Anschluss Modem
EMA90 - BEDIENUNGSANLEITUNG 8.4.5) ANSCHLUSS MODEM L E C T R I C A L U L T I F U N C T I O N N A L Y Z E R E C O R D E... -
Seite 30: 6) Option Rs485 Schnittstelle (S485)
EMA90 - BEDIENUNGSANLEITUNG 8.4.6) OPTION RS485 SCHNITTSTELLE (S485) Wen dieser optionale Schaltkreis installiert ist, weist das Instrument insgesamt 2 Digitaleingänge, 2 Digitalausgänge und einen seriellen Schnittstelle auf. Personal Computer Modem Rs485 Do2- Do2+ D o2- L1 V D o2+ L2 V... -
Seite 31: Option Profibus-Dp Schnittstelle (Pf/S)
EMA90 - BEDIENUNGSANLEITUNG 8.5) OPTION PROFIBUS-DP SCHNITTSTELLE (PF/S) Wenn die Option installiert ist, hat das Instrument 2 digitale Eingänge, 2 digitale Ausgänge, 1 serielle Schnittstelle und eine PROFIBUS-DP Schnittstelle. Do2- . III Do2+ 600V PROFIBUS COM 2 READY DATA S1 S2 Profibus-DP ist ein “Multi-Master System”. -
Seite 32: Option Ethernet Schnittstelle (Eth Or Eth/S)
Led Rosso Led Verde Die Ethernet Schnittstelle des EMA90 beinhaltet 4 LED (2 Status LED und 2 Ethernet Status LED). Die grüne LED des Ethernet Status, Link/Data, leuchtet, wenn das Ethernetkabel eingesteckt ist. Die LED blinkt, wenn Ethernet-Pakete empfangen werden. Die gelbe LED des Ethernet Status, 100BaseT, leuchtet, wenn das Gerät mit einem Hub von 100Mb verbunden ist. -
Seite 33: Bedienung
EMA90 - BEDIENUNGSANLEITUNG BEDIENUNG 9.1) FUNKTIONSTASTEN • "AUF-" & "AB-"Tasten Die Tasten “AUF” und “AB” erlauben über die Seiten der Messanzeige, den Bereich der Menupunkte des Setups und der Veränderung der Zahlenwerte zur P. D Programmierung zu kommen. • LINKS- & RECHTS-TASTEN Die Tasten “RECHTS”... -
Seite 34: Darstellungsbaum
EMA90 - BEDIENUNGSANLEITUNG 10.1) DARSTELLUNGSBAUM 3 - Phase L1 Phase L2 Phase L3 Phase System L1 Phase V-C L2 Phase V-C L3 Phase V-C Phase Voltage Line Voltage Avg Current Line Current Avg Current Thd Voltage Thd Current K Factor... -
Seite 35: Messwertedarstellung
EMA90 - BEDIENUNGSANLEITUNG 10.2) MESSWERTEDARSTELLUNG Ablesen der Werte des dreiphasigen Systems • (V - kV) rms Spannungswert dreiphasiges System [∑ V • (A - kA) rms Stromstärke dreiphasiges System [∑ I] • (W - kW - MW - GW) Wert akt. Leistung dreiphasiges System [Σ W] •... - Seite 36 EMA90 - BEDIENUNGSANLEITUNG Ablesen Wellenform der Spannung und des Stroms Phase L2 Auf der Seite “L2 Phase V-C” werden die Wellenformen der Spannung und des Stroms (geringere Amplitude) mit den entsprechenden Scheitelwerten und Scheitelfaktoren angezeigt. Ablesen Wellenform der Spannung und des Stroms Phase L3 Auf der Seite “L3 Phase V-C”...
- Seite 37 EMA90 - BEDIENUNGSANLEITUNG Ablesen der mittleren Dreiphasen- und Neutralleiterströme • (A - kA) rms mittlerer Strom dreiphasig [Σ I • (A - kA) rms mittlerer Strom Phase L1 [I • (A - kA) rms mittlerer Strom Phase L2 [I • (A - kA) rms mittlerer Strom Phase L3 [I •...
- Seite 38 EMA90 - BEDIENUNGSANLEITUNG Ablesen der Gesamtleitung aller 3 Phasen • (W - kW - MW - GW) Wirkleistung dreiphasig [Σ P] • (VAr - kVAr - MVAr - GVAr) Blindleistung dreiphasig [Σ Q] • (VA - kVA - MVA - GVA) Scheinleistung dreiphasig [Σ S] •...
- Seite 39 EMA90 - BEDIENUNGSANLEITUNG Ablesen Leistungsfaktor Phase • (P.F.) Leistungsfaktor dreiphasig [Σ PF] • (P.F.) Leistungsfaktor Phase L1 [PF • (P.F.) Leistungsfaktor Phase L2 [PF • (P.F.) Leistungsfaktor Phase L3 [PF Ablesen cosϕ Phase • (cosϕ) cosϕ dreiphasig [Σcosϕ] • (cosϕ) cosϕ Phase L1 [cosϕ...
- Seite 40 EMA90 - BEDIENUNGSANLEITUNG Ablesen Zähler Auf dieser Seite werden alle 8 verfügbaren Zähler angezeigt. Notiz: Diese Seite wird nur angezeigt, wenn die Digitaleingänge als COUNTER eingestellt sind. Ablesen Energieverbrauch (Normal Modus) • (kWh) Zähler Wirkenergie positiv [kWh+] • (kWh) Zähler Wirkenergie negativ [kWh-] •...
- Seite 41 EMA90 - BEDIENUNGSANLEITUNG Ablesen Energiezähler nach Tageszeiten (Option) Notiz: Diese Seite wird nur angezeigt, wenn die Option “TIMEBAND“ mit dem ACCESS Code aktiviert wurde. Es sind 20 Seiten für die Anzeige der Wirk- (positive und negative Energie) und Blindenergiezähler (kapazitiv und induktiv) vorgesehen und sie sind in 4 unterschiedliche programmierbare Zeitabschnitte unterteilt (P1-P2-P3-P4).
- Seite 42 EMA90 - BEDIENUNGSANLEITUNG Ablesen Thd der Spannung und des Stroms (Oberwellenauswertung Option) Notiz: Diese Seite wird nur angezeigt, wenn die Option “HARMONICS“ mit dem ACCESS Code aktiviert wurde. Die Seite zeigt die Gesamtverzerrung in Spannung und Strom: • (Thd) Harmonische Gesamtverzerrung der Phasespannung L1 [Thd •...
-
Seite 43: Seiten Zum Zustand Und/Oder Informationen
EMA90 - BEDIENUNGSANLEITUNG 10.3) SEITEN ZUM ZUSTAND UND/ODER INFORMATIONEN Die Seiten zur Anzeige des Zustandes oder der Informationen enthalten: • Anzeige der internen Uhr und des Kalenders. • Zustand des internen RAM Speichers. • Zustand der Aus- und Ausgänge. • Warnungen •... - Seite 44 EMA90 - BEDIENUNGSANLEITUNG Warnungen Für die Warnungen sind 2 Seiten vorgesehen. Die erste Seite zeigt den mehr oder weniger korrekten Anschluss des Instruments bezüglich der Stromwandler-Anschlüsse für die Stromeingänge und die Phasenabfolge für die Spannungseingänge an. Im Falle einer Umkehr von wenigstens einem der Stromwandler erscheint die Anzeige “Warning CT”, anderenfalls hat man “CT OK”.
-
Seite 45: Setup
EMA90 - BEDIENUNGSANLEITUNG SETUP 11.1) SCHEMA DER SEITEN ZUM SETUP Das Hauptmenu oder Seiten zum Setup sind wie folgt: GENERAL LOAD CONTROL Enable (Enable-Disable) KCT-Pri. (1÷5000) Contract Power KCT-Sec. (1;5) P1,..,P4 (09999999.99 kW) Fixed Power KVT-Pri. (1÷400000) P1,...,P4 (09999999.99 kW) KVCT-Sec. -
Seite 46: Hauptmenu Des Setup
EMA90 - BEDIENUNGSANLEITUNG 11.2) HAUPTMENU DES SETUP Die Seite SETUP umfasst folgende Punke: • GENERAL, umfasst die Einstellungen des KCT (Verhältnis der Stromwandler), KVT (Verhältnis der Spannungswandler), MODE (4 Leiter, 3 Leiter, Aron), MEASURE TIME (Zeitkonstante des Messfilters), WARNINGS, B.LIGHT (Wartezeit für das Abschalten des Display), DISPLAY (positive oder negative Anzeige), DEF. -
Seite 47: General
Das Hauptmenu ist in folgende Untermenüs unterteilt: • KCT, erlaubt die Einstellung der Stromwandlerübersetzung, wenn Stromwandler benutzt werden, wird der Primärstrom angezeigt. Der KCT Bereich ist 1-5000; Sekundärbereich: 1 oder 5A (für EMA90-1A ist der Sekundärbereich 1). z.B. KCT-Pri.=200 und KCT-Sec.=1 wenn der Stromwandler 200/1A ist. -
Seite 48: Serial Comm
EMA90 - BEDIENUNGSANLEITUNG 11.4) SERIAL COMM Menu SERIAL COMM erlaubt Programmierung Kommunikationsparameter des seriellen Ausgangs COM1 und COM2. Die programmierbaren Parameter sind folgende: • Address, Adresse, zwischen 01 und 255 in Modbus oder zwischen 01 und 128 in ASCII oder zwischen 01 und 126 bei Profibus (wenn Profibus Karte eingebaut) einstellbarer Knoten oder log. -
Seite 49: Energy
EMA90 - BEDIENUNGSANLEITUNG 11.6) ENERGY Im ENERGY Menü können die Zähler eingestellt werden, hier warden die Anfangswerte der allgemeinen und der Energiezähler eingestellt, ebenfalls werden hier die unterschiedlichen Tarife verwaltet. • Type, erlaubt die Auswahl der Einheit für die Energiezähler kWh (Normal) oder MWh (Heavy). - Seite 50 EMA90 - BEDIENUNGSANLEITUNG WeekDay, definiert den Tag der Woche in der gewählten Periode, in welchem der Programmierte Tarif aktiv ist. Benützen Sie die “LINKS” und “RECHTS” Tasten um den Monat zu wählen, die “AUF” und “AB” Tasten um den Tag zu selektieren.
-
Seite 51: Load Control (Option) Lastabwurfsteuerung
EMA90 - BEDIENUNGSANLEITUNG 11.7) LOAD CONTROL (OPTION) LASTABWURFSTEUERUNG Notiz: Die Seiten werden nur angezeigt, wenn die Option “LOAD CONTROL” freigegeben ist (siehe 11.3). Die Lastabwurfsteuerung erlaubt es Verbraucher in Abhängigkeit der zu erwartenden durchschnittlichen Leistung und der vereinbarten Leistung (Contract Power) abzuschalten. - Seite 52 EMA90 - BEDIENUNGSANLEITUNG • Load Power (Leistung jeder Last), Angabe der Nennleistung in kW jeder Last. Die Last 1 entspricht dem digital Ausgang 1 (Do1) und so weiter… • Priority On (Einschaltpriorität), Angabe zur Einschaltpriorität jeder Last. Die Last mit Priorität 8 wird als erstes eingeschaltet, während die Last mit Priorität 1 als letztes eingeschaltet wird.
-
Seite 53: Storage
EMA90 - BEDIENUNGSANLEITUNG 11.8) STORAGE Das Menu STORAGE erlaubt die Programmierung der Speicherung der Messdaten. Die gespeicherten Daten sind in 4 Archive unterteilt: - Relat. Minimal- / Maximalwerte - Werte für die mittleren Leistungen - Werte für die harmonischen Komponenten - Zähler... - Seite 54 EMA90 - BEDIENUNGSANLEITUNG • TRIGGER Enable, der Bediener kann die TRIGGER – Funktion freigeben oder sperren. Wenn Enable auf OFF gestellt ist, werden die Daten immer in das eingestellte Archiv mit der eingestellten Periode gespeichert. Wenn Enable auf ON gestellt ist, werden die Daten in das eingestellte Archiv gespeichert, wenn am Eingang 2 (DI2) ein Pulssignal anliegt.
-
Seite 55: Digital Output
EMA90 - BEDIENUNGSANLEITUNG 11.9) DIGITAL OUTPUT Die Digitalausgänge können so programmiert werden, dass sie als Alarme funktionieren (um Anomalien anzuzeigen, Überlastungen, zu Laststeuerung für die Optimierung des Verbrauchs, usw.) oder auch als Impulsrückführung für die Energiezählung und zur Fernsteuerung unter Verwendung der Software NRG. -
Seite 56: Digital Input
EMA90 - BEDIENUNGSANLEITUNG 11.10) DIGITAL INPUT Bei Zugang vom Menu DIGITAL INPUT können die Funktionen der Digitaleingänge, d.h. sowohl die 2 Standardeingänge als auch die Zusatzeingänge, programmiert werden. zwei Digitaleingänge, denen Instrument Standardausrüstung ausgestattet ist, sind wie folgt programmierbar: • Type, definiert die Art der Funktion: - NOT USED. - Seite 57 EMA90 - BEDIENUNGSANLEITUNG Ein im Menu “TYPE” der Digitaleingänge gewählter Programmpunkt wird erst nach Bestätigung des Zählerrestes akzeptiert. • Count. => Input, definiert die Übereinstimmung zwischen der Nummer des Zählers und dem Digitaleingang. Es ist notwendig, für jeden verwendeten Zähler die Nummer des zuzuordnenden Digitaleingangs einzustellen.
-
Seite 58: Analog Output (Option)
EMA90 - BEDIENUNGSANLEITUNG 11.11) ANALOG OUTPUT (OPTION) Nach Anwahl des Punktes ANALOG OUTPUT erscheint die folgende Programmseite: • Out Index, Wahl der Nummer des in der Hardware des Instrumentes vorliegenden zu wählenden Ausgangs. • Type, erlaubt die Wahl Stromstärkewertes Ausgangs (abgeschaltet, 0-20mA, 4-20mA). -
Seite 59: Reset
EMA90 - BEDIENUNGSANLEITUNG 11.12) RESET Die Seite Reset erlaubt es, einige oder alle Operationen des Setups zu löschen. Das Vorgehen des Reset kann in vier Gruppen unterteilt werden. RESET MEASURES, Reset aller Werte oder gewählter Messgruppen. Insbesondere: • All, Reset aller Messungen (Minima und Maxima, Tageszeiten). - Seite 60 EMA90 - BEDIENUNGSANLEITUNG 3Ph.PF LEISTUNGSFAKTOR DREIPHASIG L1 PF LEISTUNGSFAKTOR PHASE L1 L2 PF LEISTUNGSFAKTOR PHASE L2 L3 PF LEISTUNGSFAKTOR PHASE L3 3 Ph.Cos CosΦ DREIPHASIG L1 Cos CosΦ PHASE L1 L2 Cos CosΦ PHASE L2 L3 Cos CosΦ PHASE L3 3Ph.VA...
-
Seite 61: Probleme Und Lösungen
EMA90 - BEDIENUNGSANLEITUNG PROBLEME UND LÖSUNGEN Sollten sich bei dem Betrieb des Instruments Funktionsprobleme ergeben, könnten diese eventuell vor der Kontaktaufnahme mit unserem technischen Service leicht gelöst werden, indem die Anschlüsse und die Installation geprüft werden. Als Hilfestellung bei der Problemlösung finden Sie im Folgenden eine Reihe von Empfehlungen der allgemeinsten Probleme, die auftauchen können:... -
Seite 62: Serielles Übertragungsprotokoll Von Ema
EMA90 - BEDIENUNGSANLEITUNG SERIELLES ÜBERTRAGUNGSPROTOKOLL VON EMA elektrischen Multifunktionsanalysator EMA-Typenreihe sind zwei verschiedene Übertragungsprotokolle zu eigen: • ASCII • MODBUS-RTU und zwei als Sonderzubehör: • PROFIBUS • TCP/IP Das Standard-Übertragungsprotokoll wurde für den Anschluss des Analysators mit der Management- Software NRG optimiert, die die Anwendung aller verfügbaren Funktionen erlaubt (automatische Sucher des Gerätes im Netzwerk, automatischer Daten-Download usw.). -
Seite 63: Notizen
WARNUNG: Die Contrel Elettronica Srl übernimmt keinerlei Haftung für jegliche Personen- oder Sachschäden, die durch unsachgemäße oder unzulässige Verwendung ihrer Produkte verursacht wurden. Die Contrel Elettronica Srl behält sich das Recht vor, die Produktspezifikationen ohne vorherige Ankündigung zu ändern. -63-... - Seite 64 EMA90 - BEDIENUNGSANLEITUNG -64-...
