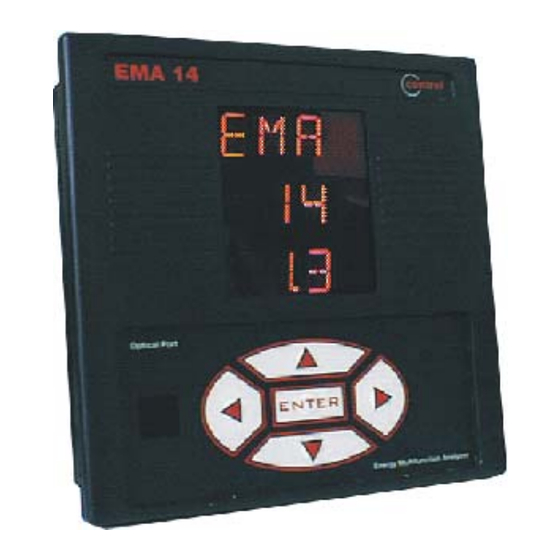

EMA14
E
M
LEKTRISCHER
ULTIFUNKTIONSANALYSATOR
Bedienungsanleitung
IM 131-D v. 4.1
EMA14 IM131-D v.4.1.doc
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Contrel EMA14

Inhaltszusammenfassung für Contrel EMA14

  • Seite 1 EMA14 LEKTRISCHER ULTIFUNKTIONSANALYSATOR Bedienungsanleitung IM 131-D v. 4.1 EMA14 IM131-D v.4.1.doc...
  • Seite 2 Diese Unterlagen sollen dem Kunden zur richtigen und sicheren Bedienung des Geräts verhelfen; davon abweichende Verwendung der Dokumentation ist strikt untersagt. Die hier enthaltenen Informationen sind Eigentum der Contrel Elettronica Srl. Es ist gesetzlich verboten, Teile daraus ohne ausdrückliche Zustimmung der Contrel Elettronica Srl zu reproduzieren, zu übertragen, auf einem beliebigen Datenabfragesystem zu speichern oder in eine andere Sprache zu übersetzen (auch für interne Zwecke des...

  • Seite 3: Inhaltsverzeichnis

    EMA14 - BEDIENUNGSANLEITUNG INHALTSVERZEICHNIS HAUPTINFORMATION _____________________________________________________ 5 1.1) EINFÜHRUNG ___________________________________________________________ 5 1.2) BESCHREIBUNG ________________________________________________________ 5 1.3) CE-KONFORMITÄT UND NORMEN __________________________________________ 5 TECHNISCHE DATEN ______________________________________________________ 6 2.1) ALLGEMEINE TECHNISCHE DATEN ________________________________________ 6 2.2) MESMETHODE UND GENAUIGKEIT _________________________________________ 8 2.3) FREI PROGRAMMIERBARE PARAMETER (EINSTELLBEREICH) _________________ 8 2.4)
  • Seite 4 EMA14 - BEDIENUNGSANLEITUNG 8.3.3) 4 STATISCHE DIGITALAUSGÄNGE, OPTION 4DO (Steckbaugruppe) _________ 24 8.3.4) 4 DIGITALE RELAISAUSGÄNGE, OPTION 4DO (Steckbaugruppe) ___________ 24 8.3.5) 2 ANALAOGAUSGÄNGE, OPTION 4AO (Steckbaugruppe) __________________ 24 8.3.6) 4 ANALAOGAUSGÄNGE, OPTION 4AO (Steckbaugruppe) __________________ 25 8.4) SERIELLE AUSGÄNGE __________________________________________________ 26 8.4.1)

  • Seite 5: Hauptinformation

    EMA14 - BEDIENUNGSANLEITUNG HAUPTINFORMATION 1.1) EINFÜHRUNG Das EMA14 wurde gemäß der IEC-Norm 348 Klasse 1 für Betriebsspannungen bis 600 V unter Beachtung von VDE 0110 Gruppe C Isolationsstandards für Betriebsspannungen bis 500 V konstruiert und geprüft. Das vorliegende Handbuch enthält sämtliche Informationen bezüglich der vom Benutzer zu beachtenden Warnungen, um den richtigen Gebrauch des Gerätes sicherzustellen und sichere...

  • Seite 6: Technische Daten

    EMA14 - BEDIENUNGSANLEITUNG TECHNISCHE DATEN 2.1) ALLGEMEINE TECHNISCHE DATEN Stromversorgung/Hilfsspannung 85-265 V 50/60 Hz/DC. 20-60 V 50/60 Hz/DC (Option). Isolierspannung 3700 V x 1 Minute. Spannungseingang 3 Eingänge, Bereich 10-600 V Phase-Phase. Überspannung bis 750 V AC dauerhaft, darüber müssen unbedingt Spannungswandler eingesetzt werden.
  • Seite 7 EMA14 - BEDIENUNGSANLEITUNG Betriebstemperatur Von -10 °C (14 °F) bis +50 °C (122 °F). Lagertemperatur Von -15°C (5 °F) bis +70°C (158 °F). Feuchtigkeit im Betrieb 90 %, nicht kondensierend. Schutzklassen IP 52 vorderseitig (EN 60529) – IP65 mit Dichtung (auf Anfrage).

  • Seite 8: Mesmethode Und Genauigkeit

    EMA14 - BEDIENUNGSANLEITUNG 2.2) MESMETHODE UND GENAUIGKEIT Messbereich 30 – 500Hz. Messverfahren 64 Abtastungen pro Periode für V1 und I1, V2 und I2, V3 und I3. Messintervall 0,1 Sekunden. Gerätegenauigkeit Spannung: < 0,5 % Strom: < 0,5 % Leistung: < 1 % Energie: <...

  • Seite 9: Messgrößen

    EMA14 - BEDIENUNGSANLEITUNG 2.4) MESSGRÖßEN PHASENSPANNUNG (Effektivwert) L1-N L2-N L3-N NETZSTROM (Effektivwert) FREQUENZ (Hz) TEMPERATUR T(°C) 2.5) ERRECHNETE VARIABLEN VERKETTETE SPANNUNG (Effektivwert) L1-L2 L2-L3 L3-L1 DREHSTROMNETZSPANNUNG (Effektivwert) DREHSTROMNETZSTROM (Effektivwert) DREHSTROMNETZSTROM-MITTELWERT mittel MAXIMALER DREHSTROMNETZSTROM-MITTELWERT maxmittel ARITHMETISCHER NETZSTROM-MITTELWERT L1mittel L2mittel L3mittel MAXIMALER ARITHMETISCHER NETZSTROM-MITTELWERT...

  • Seite 10: Messtechnische & Berechnungsformeln

    EMA14 - BEDIENUNGSANLEITUNG 2.6) MESSTECHNISCHE & BERECHNUNGSFORMELN  L iN k   Phasenspan nung V L iN  L iN k   Netzstrom I L i   iN k   irkleistug W L i  ...
  • Seite 11 EMA14 - BEDIENUNGSANLEITUNG    Blindenerg Q L i Qh Li  L ij k   Netzspannu V L ij  L 12 V L 23  V L 32  Drehstrom Netzspannu V Φ  I L 2 ...

  • Seite 12: Gerätebeschreibung

    EMA14 - BEDIENUNGSANLEITUNG GERÄTEBESCHREIBUNG Die Frontplatte des EMA14 wird im folgenden Abschnitt beschrieben: 1 ANZEIGE Rote LED m. 14 Segmenten, 3 Zeilen à 4 Ziffern, 13 mm. 2 TASTATUR Sie können die Messungs-Anzeigeseite des Gerätes im "Erfassungsmodus" ("Acquisition Mode") mit den "Auf"- und "Ab"-Pfeilen durchblättern, und im "Einstellungsmodus"...

  • Seite 13: Einbau

    EMA14 - BEDIENUNGSANLEITUNG EINBAU 4.1) SICHERHEIT Vergewissern Sie sich von der Unversehrtheit des Gerätes bei dessen Empfang vor dessen Einbau und dass es nicht während des Transports beschädigt wurde. Vergewissern Sie sich vor dem Einbau, dass die Betriebs- und Netzspannung stimmt.

  • Seite 14: Montage

    EMA14 - BEDIENUNGSANLEITUNG 4.3) MONTAGE Das Gerät ist in die Frontplatte von Netzüberwachungs-/Schalttafeln einzubauen, wobei die Verdrahtung und Anschlüsse gemäß den Regeln elektromagnetischer Verträglichkeit (EMV) vorzunehmen sind. Für sachgemäße Verdrahtung werden steckbare Schraubenkopfklemmen verwendet. Klemmenblock für die Stromeingänge besitzt eine Sicherheitsverriegelung.

  • Seite 15: Interne Batterie

    EMA14 - BEDIENUNGSANLEITUNG INTERNE BATTERIE Das Gerät ist mit einer internen Batterie versehen (CR2450), damit es keine Einstellungen und alle gespeicherten Daten verlieren kann. 5.1) AUSTAUSCH DER INTERNEN BATTERIE Die interne Batterie darf nur von einer fachlich qualifizierten Person ausgewechselt werden.

  • Seite 16: Anschluss

    EMA14 - BEDIENUNGSANLEITUNG ANSCHLUSS Aux2 (-) Anschlusstabelle Stecker Name Stecker Name TX/A (serieller Ausgang) 2 Digitaleingang (+) RX/B (serieller Ausgang) 2 Digitaleingang (–) COM (serieller Ausgang) 1 Digitalausgang A 1 Digitalausgang B 1 Digitaleingang (+) 2 Digitalausgang A 1 Digitaleingang (–) 2 Digitalausgang B 6.1)

  • Seite 17: Spannungseingänge

    Sie diese an die Schraubklemmen für die Spannungsmessung an. Schließen Sie das Gerät entsprechend den in Kapitel 6.4) beschriebenen Schaltplänen an. Das EMA14 wurde in Übereinstimmung mit der IEC-Norm 348, Klasse 1, für Betriebsspannungen bis 600 V entwickelt und geprüft.
  • Seite 18 EMA14 - BEDIENUNGSANLEITUNG 4-Leiter, 3 Stromwandler und 3 Spannungswandler 4-Leiter-Anschluss, 3 Stromwandler 1-phasiger Anschluss, 1 Stromwandler 4-Leiter-Anschluss, 3 Stromwandler und 2 Spannungswandler -18-...

  • Seite 19: Einbauen Der Steckbaugruppe

    EMA14 - BEDIENUNGSANLEITUNG EINBAUEN DER STECKBAUGRUPPE Einbau des Einsteckmoduls siehe folgende Abbildung: Sie können die beiden in der Abbildung gezeigten Steckplätze nur bei entfernter hinterer Tür sehen. Zum Entfernen der hinteren Tür auf den Arretierhebel in dem durch den Pfeil angezeigten Bereich drücken.

  • Seite 20: Einbauvorgang

    EMA14 - BEDIENUNGSANLEITUNG 7.1) EINBAUVORGANG Den Einsteckmodul darf nur eine fachlich qualifizierte Person auswechseln. Folgen Sie diesen Arbeitsschritten, damit Sie mit maximaler Sicherheit arbeiten: 1) Trennen Sie die Stromversorgung vom Gerät und klemmen alle Ein- und Ausgänge ab. 2) Entfernen Sie den Verschluss von der hinteren Tür.

  • Seite 21: Ein-/Ausgabegeräte

    EMA14 - BEDIENUNGSANLEITUNG EIN-/AUSGABEGERÄTE 8.1) STANDARD-DIGITALEINGÄNGE Das EMA14 besitzt 2 mit Optokoppler getrennte Eingänge; Stromversorgung von 12 bis 24 V DC +12 ÷ 24 Vdc DI1+ DI1- +12 ÷ 24 Vdc DI2+ DI2- Bitte ziehen Sie Kapitel 11.4) betreffend Digitaleingänge zurate.

  • Seite 22: Standard-Digitalausgänge

    Impulsausgang programmieren (beachten Sie Kapitel 11.3). Die + und – Vorzeichen sind elektrisch gesehen ohne Bedeutung. Die an das EMA14 angeschlossene Verdrahtung ist in einem getrennten Kanal zu führen, wenn große Entfernungen zu überbrücken sind. Im Falle dass eine Überkreuzung zwischen Netzanschlussleitung und den analogen Leitungen stattfinden sollte denken Sie bitte daran, die Überkreuzung in einem...

  • Seite 23: Eingangs-/Ausgangsoptionen (Steckbaugruppe)

    EMA14 - BEDIENUNGSANLEITUNG 8.3) EINGANGS-/AUSGANGSOPTIONEN (Steckbaugruppe) Folgende Optionen für den Einsteckmodul sind möglich: 6 Digitaleingänge (6DI) 2 Digitaleingänge + 2 Digitalausgänge (2DI+2DO) 4 statische Digitalausgänge (4 DO) 4 digitale Relaisausgänge (4 DO) 2 Analogausgänge (2AO) 4 Analogausgänge (4AO) Warnung. Eine Hardwareänderung am Gerät ändert die Einstellungen der abgespeicherten Konfiguration.

  • Seite 24: 3) 4 Statische Digitalausgänge, Option 4Do (Steckbaugruppe)

    150 150 Die an das EMA14 angeschlossene Verdrahtung ist in einem getrennten Kanal zu führen, wenn große Entfernungen zu überbrücken sind. Im Falle dass eine Überkreuzung zwischen Netzanschlussleitung und den analogen Leitungen stattfinden sollte denken Sie bitte daran, die Überkreuzung in einem Winkel von 90°...

  • Seite 25: 6) 4 Analaogausgänge, Option 4Ao (Steckbaugruppe)

    EMA14 - BEDIENUNGSANLEITUNG Das EMA14 liefert ein Stromsignal (Bereich 4-20 mA oder 0-20 mA), das proportional zu den Messwerten des gewählten Parameters ist. Der Ausgang ist zweiseitig gerichtet: Der Strom kann direkt oder umgekehrt proportional zum programmierten Bezugswert sein. Zweiseitig gerichtet bedeutet die Umkehr des Bezugswertes und nicht die Umkehrung des Stroms.

  • Seite 26: Serielle Ausgänge

    EMA14 - BEDIENUNGSANLEITUNG 8.4) SERIELLE AUSGÄNGE Durch die Kombination einer asynchronen, seriellen RS485- und RS232-Datenübertragungsleitung lassen sich Informationen zwischen dem Gerät und dem PC, PLC oder anderen kompatiblen Systemen austauschen. Alle übertragenen Zeichen sind im ASCII-Format (American Standard Code for Information Interchange).

  • Seite 27: 2) Geschirmte Rs485-Verbindung

    EMA14 - BEDIENUNGSANLEITUNG 8.4.2) GESCHIRMTE RS485-VERBINDUNG RS232 Max 32 EMA; max 1200 m RS232/RS485 Wandler EMA 14 EMA 14 Obwohl das Signal durch die Differenz zwischen Spannung A und B bestimmt wird, benötigen Sie einen Erdungsanschluss zur Beseitigung oder Verringerung des induzierten Gleichtaktrauschens (in den Bus).

  • Seite 28: 4) Modem-Anschluss

    EMA14 - BEDIENUNGSANLEITUNG 8.4.4) MODEM-ANSCHLUSS Die Überwachung des Energieverbauchs kann mittels externer Strukturen wie z.B. Modems über große Entfernungen gehandhabt werden. Signal Daten senden Daten empfangen Signalmasse Zum Herstellen eines Fernanschlusses muss der Fernübertragungsmodem programmiert (an das EMA-Netzwerk angeschlossen) werden. Zur Programmierung dieses Modems muss der Benutzer ein beliebiges Übertragungsprogramm wie z.B.

  • Seite 29: 5) Option Rs485/Rs232 Com2 (Steckbaugruppe)

    EMA14 - BEDIENUNGSANLEITUNG 8.4.5) OPTION RS485/RS232 COM2 (STECKBAUGRUPPE) Modem Rechner RS485 / RS232 Warnung. Eine Hardwareänderung am Gerät ändert die Einstellungen in der abgespeicherten Konfiguration. -29-...

  • Seite 30: Bedienung

    EMA14 - BEDIENUNGSANLEITUNG BEDIENUNG 9.1) FUNKTIONSTASTEN  "AUF-" & "AB-"Tasten Mit den "AUF-" und "AB-" Tasten können Sie die Echtzeit-Anzeigeseite zur Wahl der Programmierebene durchblättern bzw. zum Ändern von Werten im Zuge der Eingabe im Einstellmenü.  LINKS- & RECHTS-TASTEN Mit den Tasten "LINKS"...

  • Seite 31: Darstellungsbaum

    EMA14 - BEDIENUNGSANLEITUNG 10.1) DARSTELLUNGSBAUM Leiterspannung Drehstromsystem Strom Leistungsfaktor Wirkleistung Drehstromleistung Blindleistung Scheinleistung Spannung L1-L2 Leiterspannung Spannung L2-L3 Spannung L3-L1 Spannung L1-N Phasenspannung Spannung L2-N Spannung L3-N Spannunsunsymmetrie Strom L1 Leiterspannung Strom L2 Strom L3 Drehstrom Durchschnittsstrom Drehstrom Max. Durchschnittsstrom...

  • Seite 32: Messwertedarstellung

    EMA14 - BEDIENUNGSANLEITUNG 10.2) MESSWERTEDARSTELLUNG Jedes Mal, wenn die Anzeigeseiten wechseln, stehen auf der Anzeige die gemessenen Variablen, und nach etwa 2 Sekunden erscheinen auf der Anzeige die Echtzeitwerte. Drücken Sie die "ENTER- "Taste, um betreffende Anzeigeseite nochmals zu sehen.
  • Seite 33 EMA14 - BEDIENUNGSANLEITUNG Variablenablesung des Dreiphasenstroms - (A - kA) Effektivwert Drehstromnetzstrom [I] - (A - kA) eff, Mittelwert Drehstromnetz, Strom [I - (A - kA) eff Maximum Mittelwert, Drehstromnetz Strom [I maxav Variablenablesung des Nullleiterstroms - (A - kA) Nullleiterstrom [I...
  • Seite 34 EMA14 - BEDIENUNGSANLEITUNG Variablenablesung der Netz-Blindleistung - (VAr - kVAr - MVAr - GVAr) Blindleistung L1 [Q - (VAr - kVAr - MVAr - GVAr) Blindleistung L2 [Q - (VAr - kVAr - MVAr - GVAr) Blindleistung L3 [Q Hinweis: Bei negativer Blindleistung ist der ersten Ziffer ein Minuszeichen (–) in der Darstellung...
  • Seite 35 EMA14 - BEDIENUNGSANLEITUNG Variablenablesung von Frequenz und Temperatur - (Hz) Frequenz L1 [F - (°C) Temperatur [T] Hinweis: Der Temperaturfühler befindet sich im Geräteinneren und misst die Umgebungstemperatur am Gerät. Variablenablesung des Verbrauchs an bezogener Wirkenergie - (kWh - MWh) Energiezähler für positive Wirkenergie [Wh+] Hinweis: der Energiezähler besteht aus einem 8-Ziffernblock, 4 davon in der 1.

  • Seite 36: Status- Und Informations-Anzeigeseiten

    EMA14 - BEDIENUNGSANLEITUNG 10.3) STATUS- UND INFORMATIONS-ANZEIGESEITEN Ablesedatum - Darstellung des aktuellen Datums: JJJ–MM–DD (Jahr – Monat – Tag). Hinweis: Sie brauchen anfangs nur das Datum eingeben, später aktualisiert es die interne Uhr. Zeitablesung - Darstellung der Ist-Zeit: HH–MM–SS (Stunde-Minuten-Sekunden).
  • Seite 37 Oberwellen und Tarife deaktiviert sind. Hinweis: Nach dem Kauf können Sie die Oberwellen oder Tarife aktivieren. Dazu müssen Sie die Seriennummer und die Option(en) Contrel Elettronica Srl angeben, die Ihnen den zum Gerät gehörigen Zugangscode und entsprechend der gewählten Option/den gewählten Optionen schickt, damit Sie ihn dann im Prompt CODE im Setup eingeben.

  • Seite 38: Einrichtung (Setup)

    EMA14 - BEDIENUNGSANLEITUNG EINRICHTUNG (SETUP) Die Anzeigeseiten von Setup sind: 3 Ph Meas (Stromanschlussart) [4-Draht - 3-Draht - Aron] Warnings (automatische Alarmierung aktivieren) [No - Yes] VTP. (Primärbereich Spannungswandler) [1 ÷ 400000] VTS. (Sekundärbereich Spannungswandler ) [1÷ 750] CTP. (Primärbereich Stromwandler ) [1 - 5000] CTS.

  • Seite 39: Setup Des Hauptmenüs

    Bereich: 1-5000A. CTS. erlaubt es den Sekundärwert des Stromwandlers, wenn verwendet, einzustellen. Bereich: 1 oder 5A (für EMA14-1A ist fest eingestellt 1). z.B. bei einem Stromwandler200/1A, ist einzustellen: CTP.=200 und CTS.=1. MEAS. TIME: ist die Filterzeit beim Darstellungsmaßstab. Der Bereich geht von 0 – 50.
  • Seite 40 EMA14 - BEDIENUNGSANLEITUNG AVG. TYPE: definiert den verwendeten Fenstertyp zur Mittelwertberechnung: unveränderlich (die Aktualisierung hängt von der Durchschnittszeit ab) oder veränderlich (die Aktualisierung hängt von dt Variable ab). DT MOB.: definiert die Aktualisierungszeit der Mittelwert-Parameter im Variabelen- Fenster. SYNC. TYPE: ist die Definition der Synchronisation der Grundfrequenz.

  • Seite 41: Serial Comm

    EMA14 - BEDIENUNGSANLEITUNG 11.2) SERIAL COMM PROTOCOL: es kann zwischen ASCII und MODBUS gewählt werden. COM1: über die Anzeigeseite serielles COM1 können Sie die Datenübertragungsparameter programmieren. Baud: Übertragungsgeschwindigkeit programmierbar 1200, 2400, 4800, 9600, 19200. Parity: Paritätsfolge programmierbar NONE-EVEN und ODD. [N-E-O] DataBit: Anzahl der Datenbits, programmierbar 7 oder 8 bit.

  • Seite 42: Digitalausgang

    EMA14 - BEDIENUNGSANLEITUNG 11.3) DIGITALAUSGANG Die Digitalausgänge lassen sich so programmieren, dass sie als Alarmierung funktionieren (Überlast, Lastmanagement für Verbrauchsoptimierung usw.) oder zur Impulsaussendung für Energieberechnung oder Fernaktivierung mittels Software NRG. VAR: ist die Messwertnummer von 128 bis 257 zum Verknüpfen am Digitalausgang (siehe Variablenliste in Kapitel 13).

  • Seite 43: Digitaleingang

    EMA14 - BEDIENUNGSANLEITUNG 11.4) DIGITALEINGANG Das Gerät besitzt 2 Digitaleingänge. INP.MODE: definiert die Betriebsart: Off: wenn kein Eingang gewählt oder aktiviert ist. Sync: zum Synchronisieren der internen Uhr durch externe Geräte. Wenn der Impuls am Digitaleingang anlangt, wird der Sekundenzähler der internen Uhr zurückgesetzt, wenn er zwischen 00 und 29 steht, und falls er zwischen 30 und 59...

  • Seite 44: Analogausgang (Option)

    EMA14 - BEDIENUNGSANLEITUNG 11.5) ANALOGAUSGANG (OPTION) Die analogen Bildschirmtextseite sind immer vorhanden, aber die Funktion nur dann aktiviert, falls die Hardware installiert wurde. MODE Off: Ausgang gesperrt. 0-20: Ausgang aktiviert, Typ 0-20 mA. 4-20: Ausgang aktiviert, Typ 4-20 mA. VAR: ist die Messwertnummer, die am Analogausgang zu verknüpfen ist (von 128 bis 257, in Dezimalzahlen ausgedrückt) (siehe Variablenliste in Kapitel 13).

  • Seite 45: Einstellung Der Energiezähler

    Gerät der Ausführung H beide aktiviert: der Code steht auf einem Bericht. Bei einem Gerät der Ausführung L sind diese Optionen deaktiviert, es lässt sich aber eine oder beide aktivieren. Dazu müssen Sie die Seriennummer und die Option(en) Contrel Elettronica Srl angeben, die Ihnen den zum Gerät gehörigen Zugangscode und entsprechend der gewählten Option/den gewählten Optionen schickt.

  • Seite 46: Reset

    EMA14 - BEDIENUNGSANLEITUNG 11.8) RESET Die Reset-Anzeigeseite gestattet Ihnen das Abbrechen einiger oder aller Arbeitsgänge beim System- Setup; der Reset Mode ist in vier Gruppen eingeteilt. Reset Max: setzt alle Maxima und Minima zurück. Reset Ener.: setzt die Energiezähler zurück.

  • Seite 47: Funktion Und Messwerte Nur Über Den Seriellen Anschluss Mittels Software Der Fa. Nrg

    EMA14 - BEDIENUNGSANLEITUNG Funktion und Messwerte nur über den seriellen Anschluss mittels Software der Fa. NRG TARIFE: Energiezähler in den Tarifbereichen. Sie können 15 Zeitintervalle in 4 Tarifbereichen programmieren. (P1, P2, P3, P4). Sie können den Anfang und das Ende für jedes Zeitintervall in 10 Gruppen programmieren, die Wochentage und...

  • Seite 48: Variablen (Messwert-Codes)

    EMA14 - BEDIENUNGSANLEITUNG VARIABLEN (Messwert-Codes) Zum Programmieren der Variablen im Setup für: Digitalausgänge (Alarm und Impuls) Analogausgänge dazu sind folgende Codes zu verwenden: CODE VARIABLE DREHSTROMNETZSPANNUNG (Effektivwert) PHASENSPANNUNG L1 (Effektivwert) PHASENSPANNUNG L2 (Effektivwert) PHASENSPANNUNG L3 (Effektivwert) PHASENSPANNUNG L1-L2 (Effektivwert) PHASENSPANNUNG L2-L3 (Effektivwert)
  • Seite 49 EMA14 - BEDIENUNGSANLEITUNG BLINDLEISTUNG PHASE L1 BLINDLEISTUNG PHASE L2 BLINDLEISTUNG PHASE L3 DREHSTROMNETZ-WIRKENERGIE (bezogen) DREHSTROMNETZ-BLINDENERGIE (induktiv) DREHSTROMNETZ-WIRKENERGIE (übertragen) DREHSTROMNETZ-BLINDENERGIE (kapazitiv) FREQUENZ THD V (Gesamtklirrfaktor in %) THD V (Gesamtklirrfaktor in %) THD V (Gesamtklirrfaktor in %) DREHSTROMNETZ-WIRKLEISTUNG, MITTELWERT DREHSTROMNETZSTROM-MITTELWERT DREHSTROM BLINDLEISTUNG, MITTELWERT...

  • Seite 50: Probleme Und Lösungen

    EMA14 - BEDIENUNGSANLEITUNG PROBLEME UND LÖSUNGEN Wenn Sie bei Montage oder beim Einsatz Ihres Gerätes ein Problem haben, so können Sie das möglicherweise selbst lösen. Bevor Sie Ihren Händler oder nächstgelegene Vertretung anrufen, sollten Sie zunächst die vorgeschlagenen Vorgehensweisen zum Lösen Ihres Problems ausprobieren.

  • Seite 51: Serielles Übertragungsprotokoll Von Ema

    WARNUNG: Die Contrel Elettronica Srl übernimmt keinerlei Haftung für jegliche Personen- oder Sachschäden, die durch unsachgemäße oder unzulässige Verwendung ihrer Produkte verursacht wurden. Die Contrel Elettronica Srl behält sich das Recht vor, die Produktspezifikationen ohne vorherige Ankündigung zu ändern. -51-...
