ST5-1
1

Deutsch

1.1 Grundlegende Hinweise

Diese Betriebsanleitung ist ein Teil der Betriebs-
anleitung des Gerätes, an dem dieses Zubehör
angeschlossen ist. Für ALLGEMEINE HINWEISE
und WESENTLICHE SICHERHEITSBESTIM-
MUNGEN wird auf diese Betriebsanleitung ver-
wiesen.
Betriebsanleitung vor Installation und Inbetrieb-
nahme sorgfältig lesen.
Alle in der Betriebsanleitung beschriebenen
Einzelheiten bezüglich der Installation und
Inbetriebnahme müssen sorgfältig durchgeführt
und beachtet werden, um einen störungsfreien
Betrieb zu gewährleisten.
Technische Änderungen im Sinne der Pro-
duktverbesserung vorbehalten

1.2 Beschreibung

Der Stufenschalter ermöglicht die Regelung der
Drehzahl des Axialgebläses in den Luftheizern
mit einphasiger 230V/50Hz Spannungsversor-
gung.

1.3 Verpackungsinhalt

Der Stufenschalter wird in einem Karton geliefert
und besteht aus:
• Stufenschalter
• Betriebsanleitung

1.4 Technische Daten

Spannungsversorgung
Max. Strombelastbarkeit
Temperaturbereich
Luftfeuchtigkeit
Schutzklasse
Gewicht
Abmessungen LxBxH
1.5 Elektrische Anschlüsse
• Der Schalter ist mit Kabeldurchführungen
für die Einführung der Leitungen vorbereitet.
• Kontrollieren, dass die Anlage spannungs-
frei ist.
2
Hinweis
.
230V/50-60Hz
1,5 A
-10/+30 °C
10-90 %
IP30
1,6 kg
170x97x105mm

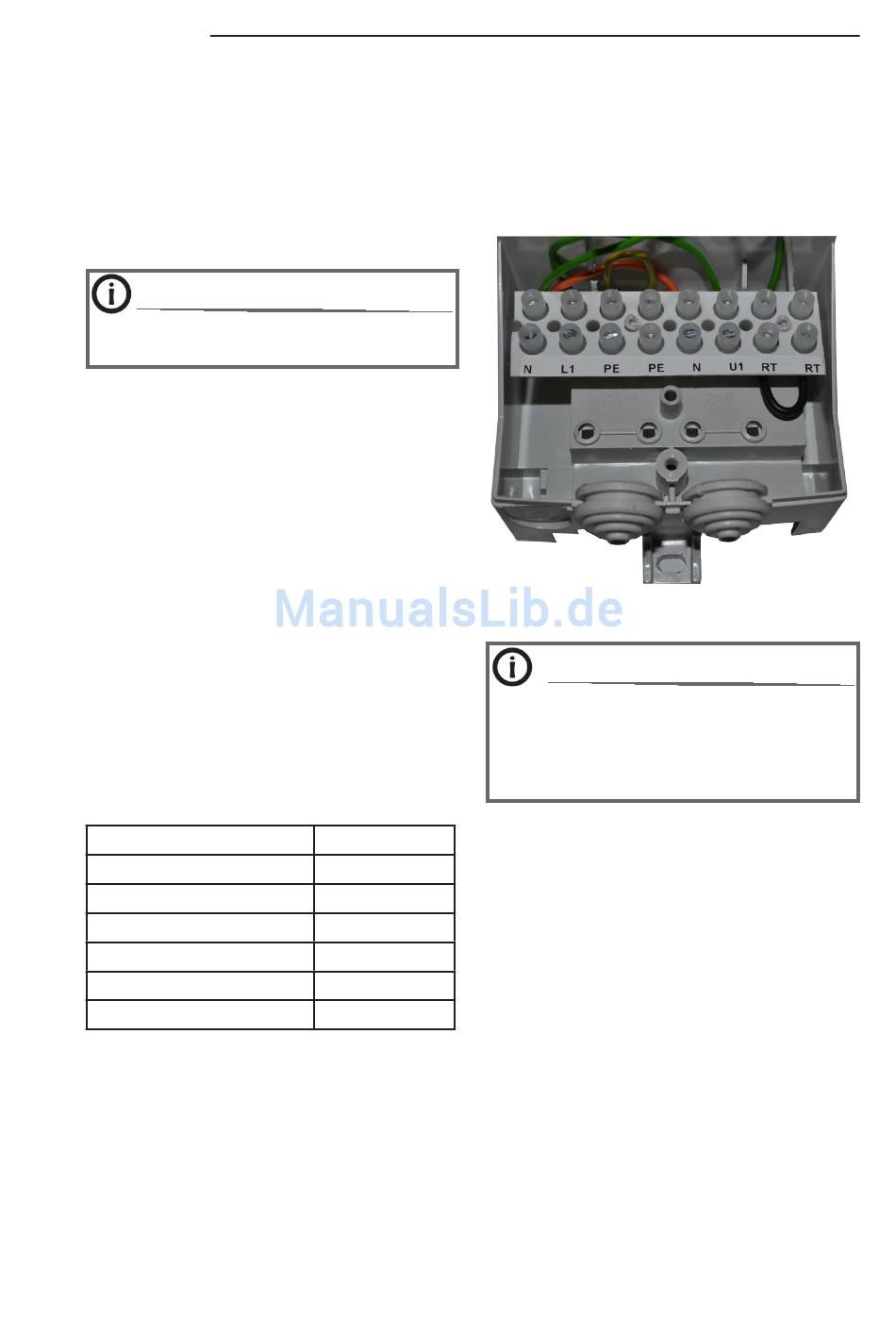

• Die elektrischen Anschlüsse wie in der
Abbildung vornehmen.
• Kontrollieren, dass keine Leitung mit dem
Transformator in Kontakt ist, da während
des Betriebs seine Temperatur ansteigt.
Hinweis
Der ST5-1 ist für den Anschluss eines Lufthei-
zers von den Größen LH120-LH530 geeignet.
Sollten Sie mehrere LH anschließen oder noch
etwas zusätzliches, wird dieses den Schalter
zerstören.

1.6 Inbetriebnahme

Nachdem die elektrischen Anschlüsse vorge-
nommen worden sind, können Sie den Stufen-
schalter mit dem grünen Schalter einschalten.
0 = Aus ; 1 = Ein
