Anschluss ohne Nexus Netzwerk

Schliessen Sie die Kabel für die Stromversorgung – rot = +12V an die grüne Klemme,
schwarz = 0V an die Klemme mit dem Erdungssymbol – an.
Installieren Sie eine 3 A-Sicherung in der Plus-Leitung !

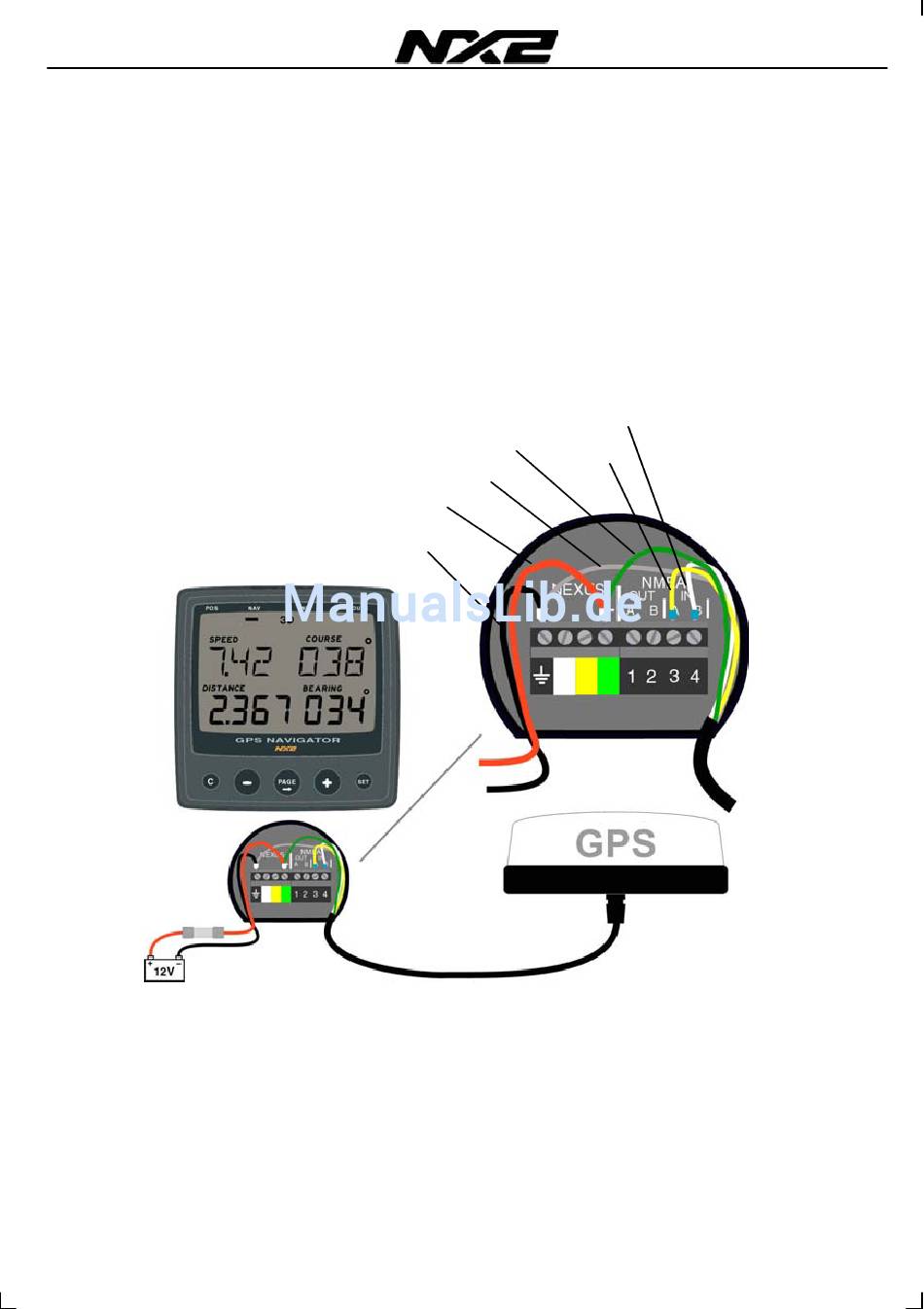

Schliessen Sie die NX2 GPS Antenne wie folgt an das Instrument an:
Grünes Kabel (+12V) an grüne Klemme, Abschirmung (0V) an Klemme mit
Erdungssymbol, gelbes Kabel (NMEA In) an Klemme 3, weisses Kabel (Return) an
Klemme 4.
Bei Anschluss einer fremden NMEA GPS-Antenne befolgen Sie die Anweisungen des
Herstellers dieser Antenne.
Nehmen Sie in der Geräteeinstellungsroutine folgende Einstellungen vor:
System-Modus:
Positionsquelle:
Grün
Schirm
Rot
Schwartz
MASTER
NMEA POS
6-11
Weiss
Gelb
