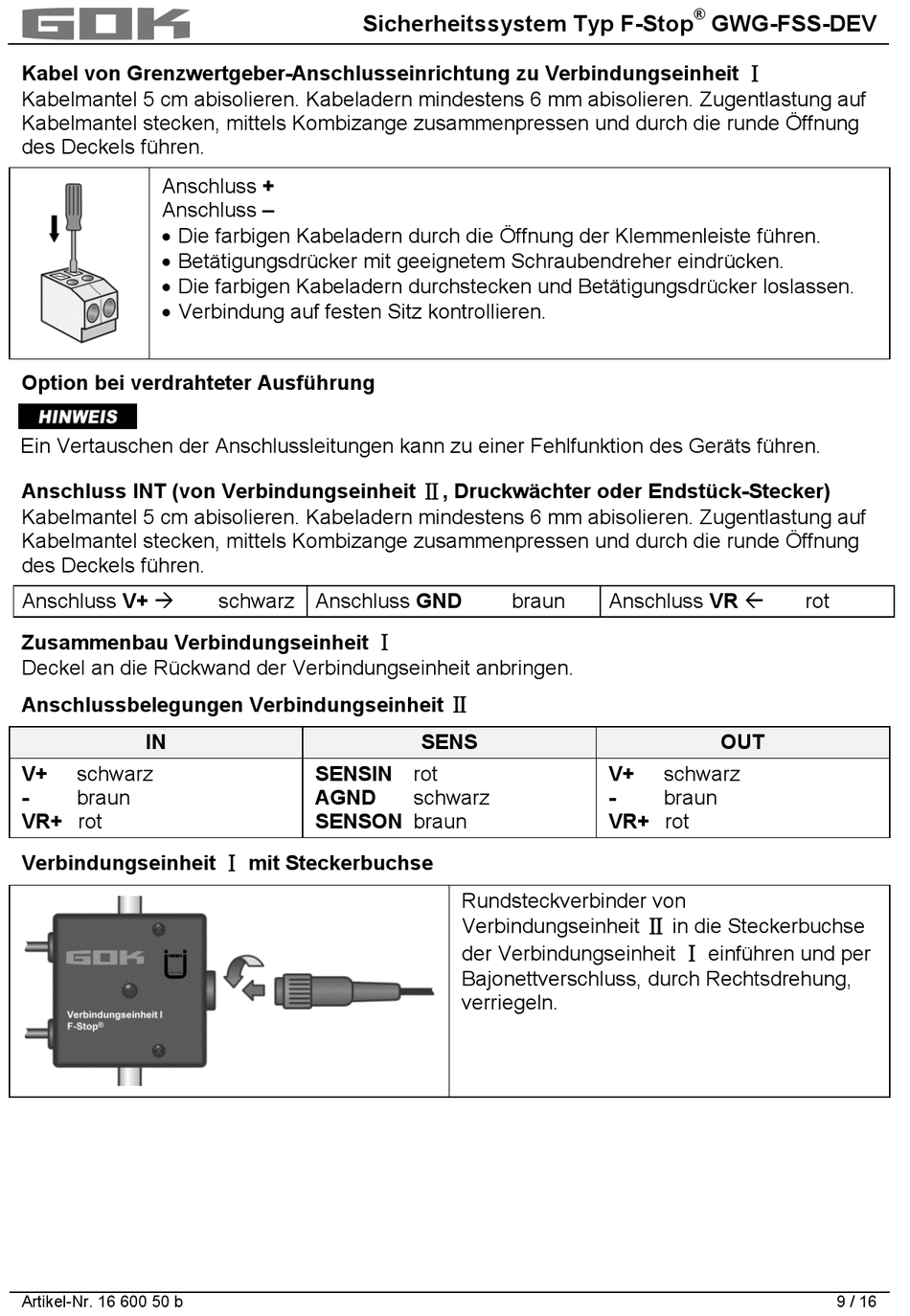

F-Stop GWG-FSS-DEV Montageanleitung Und Bedienungsanleitung Seite 9

Kabel von Grenzwertgeber-Anschlusseinrichtung zu Verbindungseinheit Ⅰ
Kabelmantel 5 cm abisolieren. Kabeladern mindestens 6 mm abisolieren. Zugentlastung auf
Kabelmantel stecken, mittels Kombizange zusammenpressen und durch die runde Öffnung
des Deckels führen.
Anschluss +
Anschluss –
• Die farbigen Kabeladern durch die Öffnung der Klemmenleiste führen.
• Betätigungsdrücker mit geeignetem Schraubendreher eindrücken.
• Die farbigen Kabeladern durchstecken und Betätigungsdrücker loslassen.
• Verbindung auf festen Sitz kontrollieren.
Option bei verdrahteter Ausführung
Ein Vertauschen der Anschlussleitungen kann zu einer Fehlfunktion des Geräts führen.
Anschluss INT (von Verbindungseinheit Ⅱ, Druckwächter oder Endstück-Stecker)
Kabelmantel 5 cm abisolieren. Kabeladern mindestens 6 mm abisolieren. Zugentlastung auf
Kabelmantel stecken, mittels Kombizange zusammenpressen und durch die runde Öffnung
des Deckels führen.
Anschluss V+ 
Zusammenbau Verbindungseinheit Ⅰ
Deckel an die Rückwand der Verbindungseinheit anbringen.
Anschlussbelegungen Verbindungseinheit Ⅱ
IN
V+ schwarz
- braun
VR+ rot
Verbindungseinheit Ⅰ mit Steckerbuchse
Artikel-Nr. 16 600 50 b
Sicherheitssystem Typ F-Stop
schwarz Anschluss GND
SENSIN rot
AGND
SENSON braun
braun
SENS
schwarz
Rundsteckverbinder von
Verbindungseinheit Ⅱ in die Steckerbuchse
der Verbindungseinheit Ⅰ einführen und per
Bajonettverschluss, durch Rechtsdrehung,
verriegeln.
®
GWG-FSS-DEV
Anschluss VR 
OUT
V+ schwarz
- braun
VR+ rot
rot
