6.1 LNB-Kabel montieren

Zur Montage der F-Stecker auf das Koaxial-Kabel benötigen Sie ein
Messer [ideal: Abisolierzange) und einen Seitenschneider.
Beim Abisolieren dürfen weder der innere Leiter, die Folie noch
das Drahtgeflecht beschädigt werden.
•

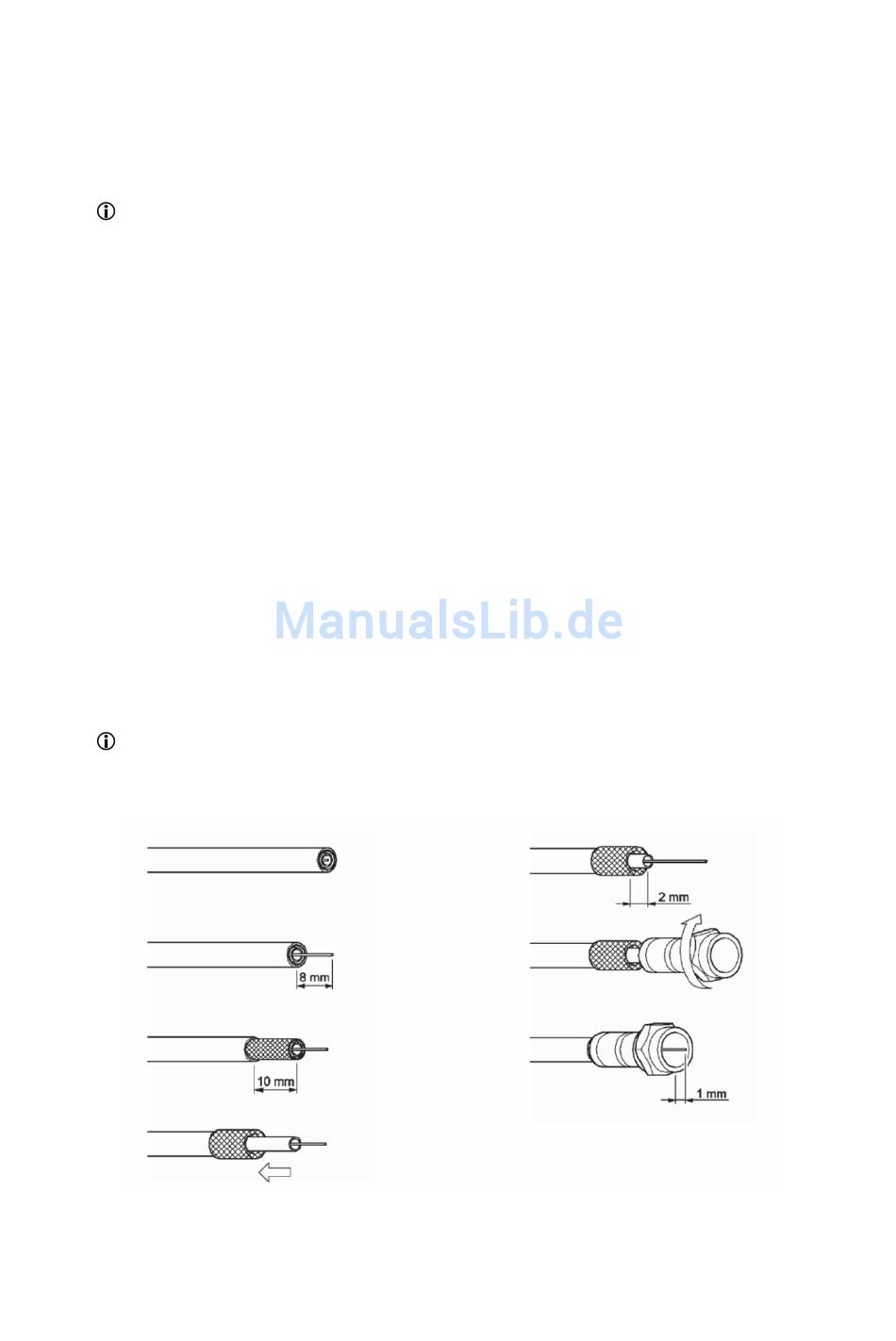

Trennen Sie an jedem Ende 8 mm Koaxial-Kabel bis auf den
inneren Leiter ab.
•
Trennen Sie vorsichtig 10 mm der äußeren Isolierung ab, so dass
das Drahtgeflecht frei liegt.
•
Stülpen Sie das Drahtgeflecht nach hinten und drehen Sie es über die
äußere Isolierung, so dass es den inneren Leiter nicht berührt.
•
Entfernen Sie die innere Isolierung mit der sich darüber
befindenden Folie bis 2 mm vor dem Drahtgeflecht.
Achtung!
Das Drahtgeflecht und die Folie dürfen den inneren Leiter nicht
berühren. Die Folie muss die Innenisolierung umschließen und darf
nicht beschädigt werden.
•
Drehen Sie den F-Stecker auf das zurück gestülpte Drahtgeflecht,
bis der Stecker an die innere Isolierung anstößt.
Es darf kein Drahtgeflecht hinten am Steckerende überstehen.
•
Kürzen Sie den Innenleiter mit einem Seitenschneider, so dass er
maximal 1 mm aus dem Stecker ragt.
