IPC HECPS Betriebsanleitung Seite 9

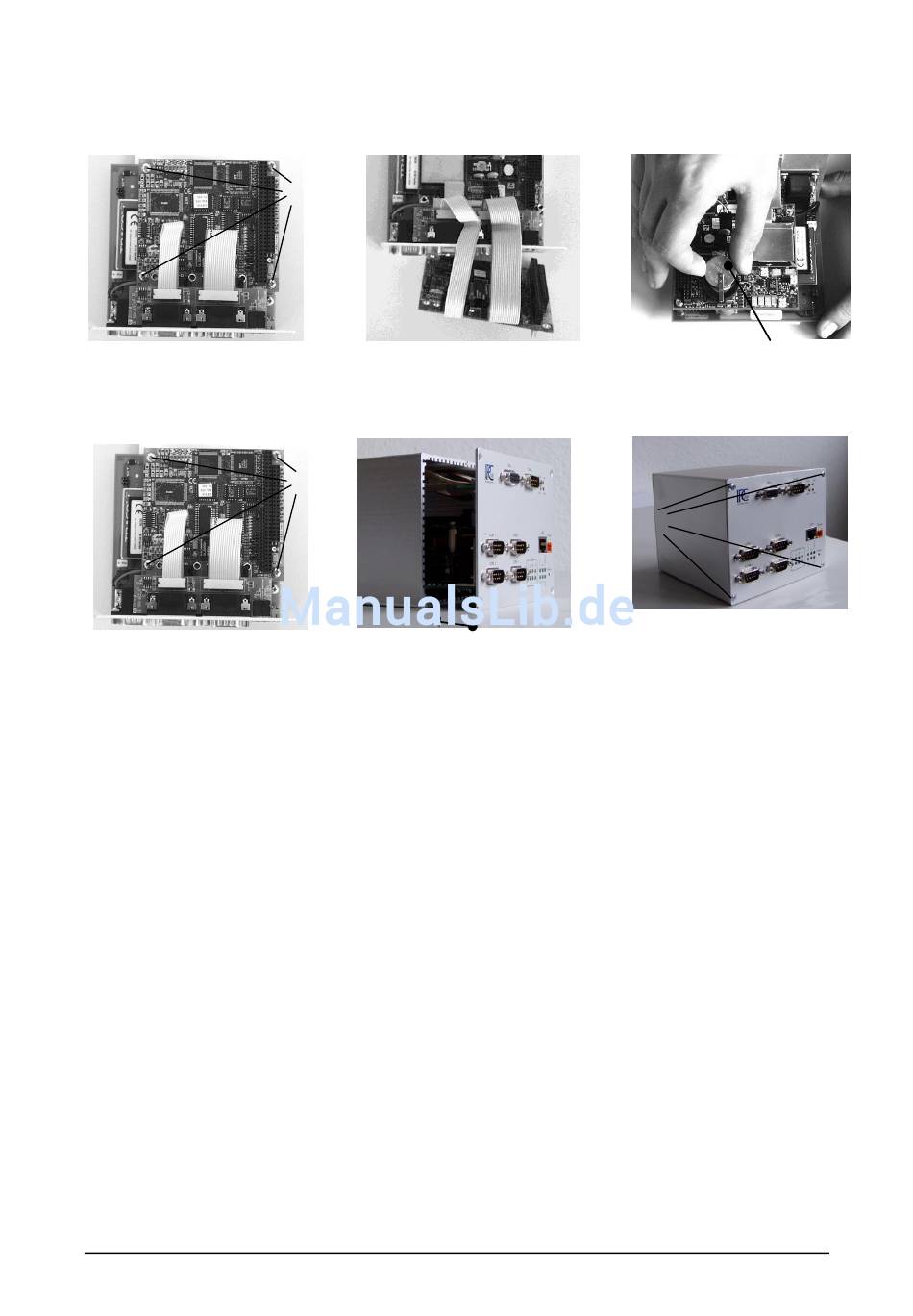

Abb. 2.5.4
Die 4 Schrauben (D) lösen.
Abb. 2.5.7
Die Profibuskarte zurückklappen
und mit den 4 Schrauben (D)
befestigen.
Änderungen vorbehalten
IPCOMM GmbH
Gundstraße 15
D-91056 Erlangen
(D)
Abb. 2.5.5
Die Profibuskarte nach vorne weg-
klappen
(D)
Abb. 2.5.8
Frontplatte (B) in Pfeilrichtung in
das Gehäuse schieben.
- 8 -
Abb. 2.5.6
Austausch der Batterie (E).
Polung beachten.
(B)
(A)
Abb. 2.5.9
Festdrehen der Gehäuse-
schrauben (A).
Copyright © 2006 IPCOMM GmbH
Alle Rechte vorbehalten
+
(E)
Version: 1.1.5
HECPS Handbuch
