3.6

Wartung

Der Hutschienen Embedded PC ist im Allgemeinen wartungsfrei.
Sollte es erforderlich sein die CompactFlash oder die Batterie auszutauschen sind folgende
Schritte durchzuführen.
Achtung: Beim Wechsel der CompactFlash bzw. Batterie sind Ladungsübertragungen
auf die Leiterplatte und Bauteile zu vermeiden.
1. Der Hutschienen Embedded PC ist vom Netz zu trennen, die Datenleitungen sind
abzuklemmen.
Nach der Demontage gemäß Pkt. 2.3 ist die Frontplatte herauszunehmen. Hierzu sind
die entsprechenden 4 Schrauben an der Frontplatte zu lösen (Abb. 2.5.1 und 2.5.2).
2. Austausch der CompactFlash bzw. der Batterie
2.1

Austausch der CompactFlash

Nach Abb. 2.5.3 kann nun die CompactFlash entnommen und ausgetauscht
werden.
Die CompactFlash ist seitenrichtig in den CompactFlash-Halter einzusetzen
(unterschiedliche seitliche Nutenbreite beachten) bis diese über den
Druckpunkt hinaus einrastet.
2.2

Austausch der Batterie

Nach dem Lösen der 4 Schrauben (Abb. 2.5.4) kann die Profibuskarte nach
vorne über die Frontplatte (Abb. 2.5.5) weggeklappt werden.
Die Batterie kann nun nach Abb. 2.5.6 herausgezogen werden. Beim
Einsetzen der Batterie ist auf die richtige Polung zu achten (Pluspol oben).
Nachdem die Batterie eingesetzt ist, wird die Profibuskarte zurückgeklappt
und mit den 4 Schrauben gemäß Abbildung 2.5.7 wieder befestigt.
3. Die Leiterplatteneinheit wird lagerichtig in das Gehäuse eingeschoben (Feder der
Klammer auf der Gehäuserückseite zeigt nach oben) und an der Frontplatte mit den 4
Schrauben befestigt (Abb. 2.5.8 und 2.5.9).
4. Der Hutschienen Embedded PC kann nach der betriebsgerechten Montage erneut in
Betrieb genommen werden.

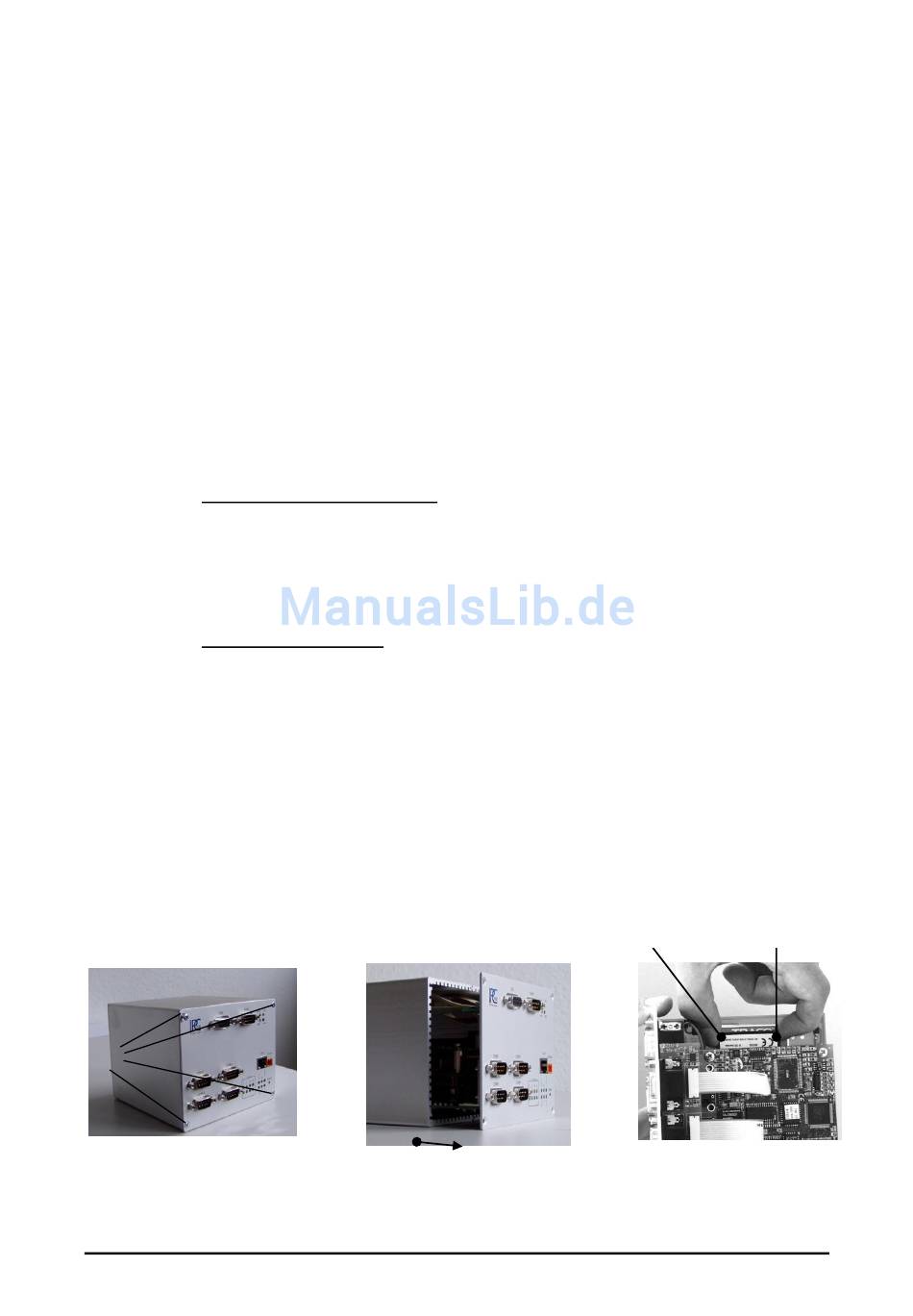

(A)
Abb. 2.5.1
Lösen der Schrauben (A)
Änderungen vorbehalten
IPCOMM GmbH
Gundstraße 15
D-91056 Erlangen
(B)
Abb. 2.5.2
Frontplatte (B) in Pfeilrichtung
herausziehen.
- 7 -
breite Nut schmale Nut
(C)
Abb. 2.5.3
Herausziehen der CompactFlash
HECPS Handbuch
Copyright © 2006 IPCOMM GmbH
Alle Rechte vorbehalten
(C)
Version: 1.1.5
