Elektrische Installation - Schaltschema

Der Anschluss des Hutschienen Embedded PCs an die Spannungsversorgung und die
Datenkommunikationseinrichtungen ist gemäß dem nachfolgenden Schaltbeispiel, Abb. 2.4,
durchzuführen.
Abhängig von der Anwendung kann eine andere Verkabelung, als die unten abgebildete,
erforderlich sein.
Profibus
Master Gerät
Profibus
Hutschienen Embedded
Controller
2
Masseanschluss über
Modem
elektrisch leitende und
geerdete DIN-Schiene
Modem

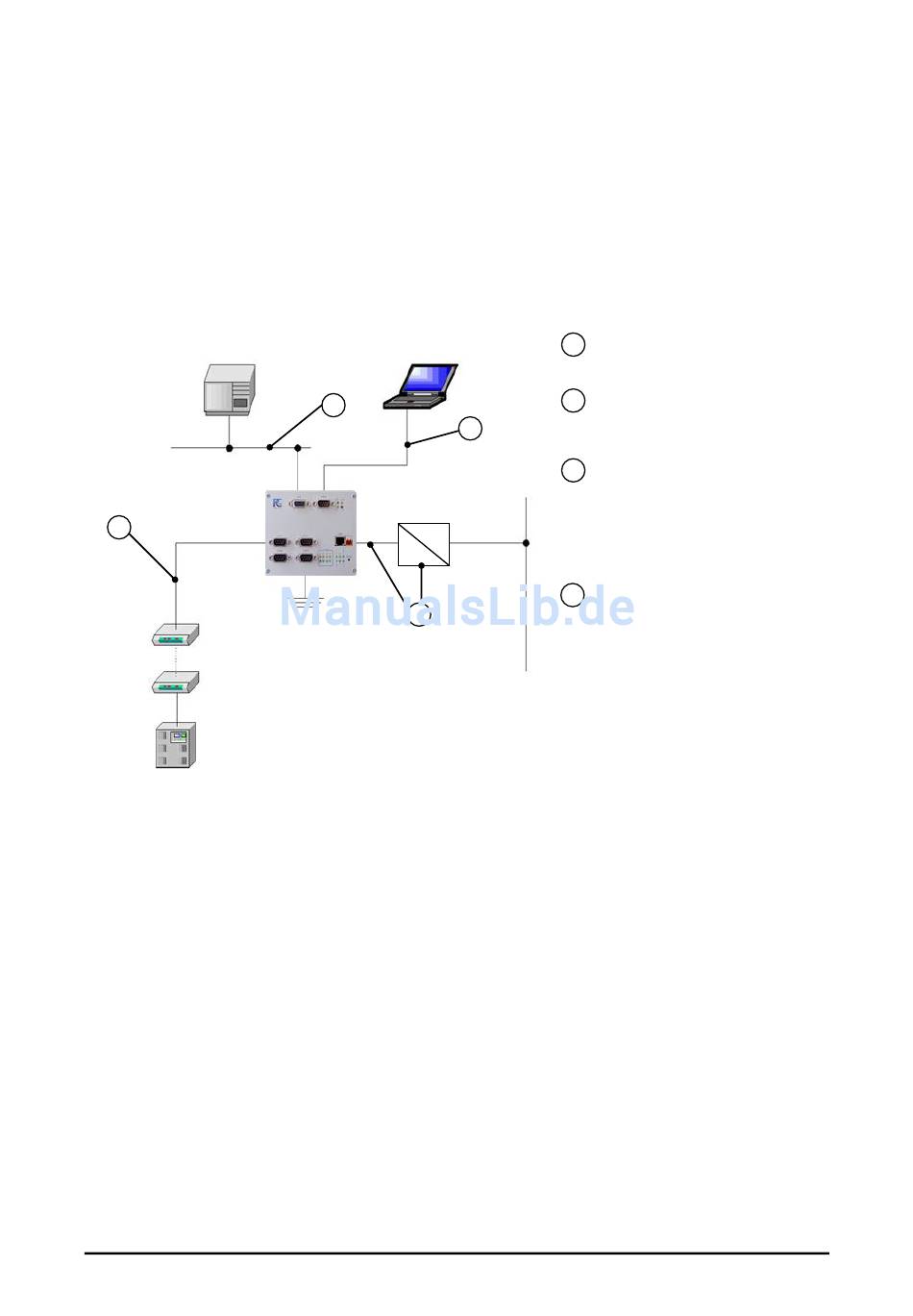

Abb. 2.4: Elektrische Installation - Schaltschema
Der Hutschienen Embedded PC muss mit Gleichspannung versorgt werden. Die Höhe der
Spannung ist von der Ausführung abhängig und ist am angebrachten Aufkleber vermerkt. Im
Lieferumfang ist ein Netzteil mit einer Nennspannung von 24 V DC enthalten. Bitte
verwenden Sie ausschließlich dieses Netzteil und das beiliegende Kabel. Andere
Spannungen auf Anfrage möglich.
Wichtig: Zur Einhaltung der EMV-Richtlinien sollten die Datenleitungen sowie die
DC-Stromversorgungsleitung des Hutschienen Embedded PCs so kurz wie
möglich sein.
Änderungen vorbehalten
IPCOMM GmbH
Gundstraße 15
D-91056 Erlangen
Diagnose PC
1
4
Spannungs-
wandler
Eingang
DC
Ausgang
3
- 6 -
RS485 Profibuskabel
1
Nicht im Lieferumfang enthalten
Serielles DB9-Verbindungskabel, 1:1,
2
geschirmt, Buchse – Stecker.
Nicht im Lieferumfang enthalten.
Externes Netzteil für Hutschienenmontage
3
mit 24V DC Eingang und 30 cm langem
Kabel mit Buchsenleiste
Im Lieferumfang enthalten
(Bitte verwenden Sie ausschließlich
dieses Netzteil und das mitgelieferte
Kabel)
DB9-Nullmodemkabel zur Diagnose-
4
schnittstelle.
Nicht im Lieferumfang enthalten
Netz
