Druckerfunktionen Die Themen in diesem Kapitel: Komponenten des Druckers auf Seite 1-2 ■ ■ Druckerkonfigurationen auf Seite 1-4 ■ Bedienfeld auf Seite 1-6 ■ Weitere Informationen auf Seite 1-10 Drucker Phaser® 8560/8860...

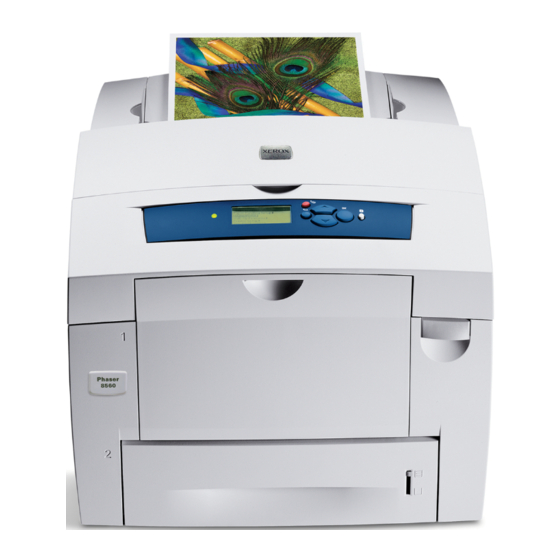

Komponenten des Druckers Komponenten des Druckers Die Themen in diesem Abschnitt: ■ Ansicht von vorn und rechts auf Seite 1-2 ■ Ansicht von der rechten Seite auf Seite 1-3 ■ Rückansicht auf Seite 1-3 Ansicht von vorn und rechts 8860p-044 Optionale 525-Blatt-Zuführung (Fach 4) Optionale 525-Blatt-Zuführung (Fach 3) Fach 2 für 525 Blatt (Standard)
300 x 600 dpi: 16 Seiten pro Minute ■ 600 x 600 dpi: 8 Seiten pro Minute ■ Schriften: PostScript und PCL ■ Fach 1 und Fach 2: Alle Drucker der Reihe Phaser 8560/8860 ■ Verbindung: USB, Ethernet 10/100 Base-Tx Drucker Phaser® 8560/8860...
Standardausstattung Ihres Druckers enthalten sind. Drucken Sie die Konfigurationsseite, um festzustellen, welche Optionen installiert sind. Zum Drucken der Konfigurationsseite siehe Informationsseiten auf Seite 1-8. Optionen und Erweiterungen können Sie über den örtlichen Händler oder die entsprechende Xerox-Website für Verbrauchsmaterialien bestellen: ■ www.xerox.com/office/8560Psupplies (Phaser 8560) ■...
Bedienfeld Bedienfeld Die Themen in diesem Abschnitt: ■ Bedienfeldfunktionen auf Seite 1-6 ■ Bedienfeldlayout auf Seite 1-7 ■ Menüübersicht auf Seite 1-7 ■ Informationsseiten auf Seite 1-8 ■ Beispielseiten auf Seite 1-8 Bedienfeldfunktionen Das Bedienfeld: ■ Anzeige des Druckerstatus (z. B. ) sowie von Druckerfehlern Druckt Druckbereit...
Bedienfeld Bedienfeldlayout P h a s e r 8 8 6 0 READY TO PRINT Walk-Up Features Information Paper Tray Setup Printer Setup Troubleshooting 8860p-048 Status-LED-Anzeige: Taste Zurück Grün: Der Drucker ist bereit. Zur Aktivierung der vorherigen Menüoption. Gelb: Warnzustand, der Druckvorgang Taste Pfeil nach oben wird fortgesetzt.
Bedienfeld Informationsseiten Zum Lieferumfang des Druckers gehören mehrere Informationsseiten, die Ihnen helfen, mit Ihrem Drucker optimale Ergebnisse zu erzielen. Auf diese Seiten greifen Sie über das Bedienfeld zu. Drucken Sie die Menüübersicht aus, um zu sehen, wo sich die Informationsseiten in der Menüstruktur des Bedienfelds befinden. Hinweis: Dieses Symbol wird vor den Titeln druckbarer Informationsseiten angezeigt.
Seite 14
Wählen Sie und drücken Sie dann die Taste OK. Beispielseiten Wählen Sie entweder oder PANTONE-Farbtabellenseiten CMYK-Farbtabellenseiten und drücken Sie dann die Taste OK, um die Seiten zu drucken. RGB-Farbtabellenseiten Siehe auch: Handbuch zu erweiterten Funktionen unter www.xerox.com/office/8560Psupport www.xerox.com/office/8860support Drucker Phaser® 8560/8860...
Seite 1-10 ■ Xerox Support-Zentrum auf Seite 1-12 Informationen zu Ihrem Drucker und seinen Funktionen stehen über die folgenden Informationsquellen zur Verfügung. Informationsquellen Phaser 8560: Informationen Quelle Installationsanleitung* im Lieferumfang des Druckers enthalten Kurzübersicht* im Lieferumfang des Druckers enthalten Benutzerhandbuch (PDF) www.xerox.com/office/8560Psupport...
Seite 16
Weitere Informationen Phaser 8860: Informationen Quelle Installationsanleitung* im Lieferumfang des Druckers enthalten Kurzübersicht* im Lieferumfang des Druckers enthalten Benutzerhandbuch (PDF) www.xerox.com/office/8860support Handbuch zu erweiterten Funktionen (PDF) www.xerox.com/office/8860support Schnellstart-Tutorials www.xerox.com/office/8860support Video-Anleitungen www.xerox.com/office/8860support Recommended Media List Recommended Media List (Liste der empfohlenen...
Es ist verfügbar für Windows 2000 und höher sowie Mac OS X, Version 10.3 und höher. Das Symbol für das Xerox Support-Zentrum erscheint unter Windows auf dem Desktop und unter Mac OS X im Dock. Es dient als zentrale Stelle für den Zugriff auf die folgenden Informationen: ■...
Netzwerkadresse konfigurieren auf Seite 2-5 ■ Druckertreiber installieren auf Seite 2-9 ■ IPv6 auf Seite 2-14 Dieses Kapitel enthält grundlegende Informationen zur Einrichtung und zum Anschluss Ihres Druckers. Siehe auch: Handbuch zu erweiterten Funktionen unter www.xerox.com/office/8560Psupport oder www.xerox.com/office/8860support Drucker Phaser® 8560/8860...
Treiberinstallation finden Sie in diesem Kapitel im Abschnitt für das jeweilige Betriebssystem. Hinweis: Wenn die Software and Documentation CD-ROM (CD-ROM mit Software und Dokumentation) nicht zur Hand ist, können Sie den neuesten Treiber unter „Treiber und Downloads“ von der Xerox Website herunterladen: ■ www.xerox.com/office/8560Pdrivers (Phaser 8560) ■...
Verbindungsmethode auswählen Verbindungsmethode auswählen Verbinden Sie den Drucker über Ethernet oder USB. Eine USB-Verbindung ist eine direkte Verbindung zwischen Drucker und Computer. Über die USB-Schnittstelle können Sie Ihren Drucker nicht in ein Netzwerk einbinden. Wenn Sie den Drucker in ein Netzwerk einbinden möchten, müssen Sie die Ethernet-Schnittstelle verwenden.
Verbindungsmethode auswählen USB-Anschluss Soll lediglich eine Verbindung zu einem einzelnen Computer hergestellt werden, bietet ein USB-Anschluss hohe Übertragungsraten. Allerdings ist eine USB-Verbindung nicht so schnell wie eine Ethernet-Verbindung. Der Anschluss über USB ist nur unter Microsoft Windows 2000, Windows XP, Windows Server 2003 und neueren Betriebssystemen möglich. Auf Macintosh-Rechnern wird das Betriebssystem Mac OS X Version 10.3 oder höher benötigt.
Netzwerk, der für die Verwendung von DHCP konfiguriert ist. Ein DHCP-Server ist in die meisten Kabel- und DSL-Router integriert. Wenn Sie einen Kabel- oder DSL-Router verwenden, finden Sie weitere Informationen zur IP-Adressierung in der Router- Dokumentation. Siehe auch: Online-Support-Assistent unter www.xerox.com/office/8560Psupport oder www.xerox.com/office/8860support Drucker Phaser® 8560/8860...
Netzwerkadresse konfigurieren IP-Adresse des Druckers automatisch festlegen Wenn der Drucker an ein kleines vorhandenes TCP/IP-Netzwerk ohne DHCP-Server angeschlossen wird, verwenden Sie das Installationsprogramm auf der Software and Documentation CD-ROM (CD-ROM mit Software und Dokumentation), um eine IP-Adresse zu ermitteln oder zuzuweisen. Um weitere Anweisungen zu erhalten, legen Sie die Software and Documentation CD-ROM (CD-ROM mit Software und Dokumentation) in das CD-ROM-Laufwerk des Computers ein.
Netzwerkadresse konfigurieren Wählen Sie TCP/IP. Setzen Sie im Abschnitt „BOOTP/DHCP-Einstellungen“ die Option BOOTP/DHCP auf Ein bzw. Aus. Klicken Sie am unteren Seitenrand auf die Schaltfläche Änderungen speichern. IP-Adresse des Druckers manuell festlegen Hinweis: Überprüfen Sie, ob Ihrem Computer eine gültige IP-Adresse für das Netzwerk zugewiesen ist.
Seite 25
Wählen Sie TCP/IP. Geben Sie die Einstellungen ein oder ändern Sie sie und klicken Sie anschließend am unteren Seitenrand auf Änderungen speichern. Siehe auch: Phaser 8560: Handbuch zu erweiterten Funktionen unter www.xerox.com/office/8560Psupport System Administrator Guide (Systemhandbuch) unter www.xerox.com/office/8560Psupport Phaser 8860: Handbuch zu erweiterten Funktionen unter www.xerox.com/office/8860support...
10.3 und höher) Mac OS X (Version 10.3 und höher). UNIX-Treiber Nur Web Dieser Treiber ermöglicht das Drucken unter UNIX. * Die neuesten Druckertreiber sind unter „Treiber und Downloads“ auf der Xerox Website zu finden: ■ www.xerox.com/office/8560Pdrivers (Phaser 8560) www.xerox.com/office/8860drivers (Phaser 8860) ■...
Wählen Sie gegebenenfalls die gewünschte Sprache aus der Liste aus. Wählen Sie Druckertreiber installieren aus. Wählen Sie die gewünschte Installationsart und befolgen Sie dann die Anweisungen auf dem Bildschirm. Siehe auch: Phaser 8560: Handbuch zu erweiterten Funktionen unter www.xerox.com/office/8560Psupport Online-Support-Assistent unter www.xerox.com/office/8560Psupport...
Stellen Sie sicher, dass das erste Dropdown-Menü auf Bonjour (Rendezvous) gesetzt ist. Wählen Sie den Drucker im Fenster aus. Wählen Sie aus der Herstellerliste im unteren Dropdown-Menü Xerox aus. Wählen Sie das gewünschte Druckermodell aus der Liste der verfügbaren Geräte aus.
Seite 29
Dropdown-Liste Drucken mit nicht der richtige Drucker ausgewählt ist, fahren Sie mit Schritt 6 fort. Wählen Sie aus der Herstellerliste im unteren Dropdown-Menü Xerox aus. Wählen Sie das Druckermodell aus der Liste der verfügbaren Drucker aus. Klicken Sie auf die Schaltfläche Hinzufügen.
Seite 30
Lesen Sie bei Schritt 6 weiter, wenn nicht die richtige Druckerkonfiguration ausgewählt wurde. Wählen Sie aus der Herstellerliste im Dropdown-Menü Xerox aus. Wählen Sie das Druckermodell aus der Liste der verfügbaren Drucker aus. Klicken Sie auf die Schaltfläche Hinzufügen. Der Drucker wird im Drucker- Dienstprogramm als verfügbarer Drucker angezeigt.
IPv6 IPv6 Die Themen in diesem Abschnitt: ■ Aktivieren von IPv6 auf Seite 2-14 ■ Festlegen der Interface-ID auf Seite 2-15 ■ Automatische Adresszuweisung auf Seite 2-16 ■ DHCPv6 auf Seite 2-17 ■ Manuelle Adresszuweisung auf Seite 2-18 ■ Adressenrangfolge auf Seite 2-19 Aktivieren von IPv6 IPv6 kann unabhängig von IPv4 aktiviert oder deaktiviert werden.
IPv6 Zurücksetzen der TCP/IP-Konfiguration Setzen Sie die TCP/IP-Konfiguration wie folgt über das Bedienfeld auf die Standardeinstellungen zurück: Wählen Sie aus, und drücken Sie dann die Taste OK. Druckereinrichtung Wählen Sie aus, und drücken Sie die Taste OK. Anschlusskonfiguration Wählen Sie aus, und drücken Sie dann die Anschlusseinrichtung zurücksetzen Taste OK.
IPv6 Automatische Adresszuweisung Adressen werden automatisch zugewiesen, wenn ein Router gefunden wird, der ein oder mehrere Präfixe anbietet. Automatisch zugewiesene Adressen sind routingfähig. Jedes Präfix vom Router wird mit der Interface-ID kombiniert, um eine Adresse zu erstellen. Die Verwendung von Präfixen vom Router ist standardmäßig aktiviert. Zum Aktivieren/Deaktivieren der automatischen Adresszuweisung stehen die folgenden Möglichkeiten zur Verfügung: ■...
IPv6 DHCPv6 DHCPv6 wird eingesetzt, um TCP/IP-Informationen zuzuweisen. In CentreWare IS stehen folgende DHCPv6-Optionen zur Verfügung: ■ Wie vom Router vorgegeben: DHCPv6 wird laut den Werten in einer Router- Ankündigung durchgeführt. Dies ist die Standardeinstellung. ■ Immer, für alle Konfigurationsoptionen (Stateful): Es wird immer versucht, stateful DHCPv6 zu verwenden, und Routerflags zur Art und Weise der Durchführung von DHCP werden ignoriert.
IPv6 Manuelle Adresszuweisung Geben Sie eine IPv6-Adresse manuell ein, um sie zu den bereits vorhandenen IPv6-Adressen hinzuzufügen. Falls Sie eine manuelle Adresse erstellen möchten, geben Sie die IPv6-Adresse und die Präfixlänge in die entsprechenden Felder von CentreWareIS ein. Die Standardpräfixlänge ist 64.
IPv6 Adressenrangfolge Die Adressenrangfolge kann so eingestellt werden, dass IPv6-Adressen gegenüber IPv4- Adressen bevorzugt werden, wenn beide Arten verfügbar sind. IPv6 ist die Standardeinstellung. Die Adressenrangfolge kann nur in CentreWare IS eingestellt werden. Verwenden von CentreWare IS So stellen Sie die Adressenrangfolge über CentreWareIS ein: Starten Sie Ihren Webbrowser.
Seite 3-9 ■ Druckoptionen auswählen auf Seite 3-22 ■ Duplexdruck auf Seite 3-28 ■ Auf Spezialmedien drucken auf Seite 3-32 ■ Benutzerdefinierte Papiersorten einrichten auf Seite 3-62 Siehe auch: Video-Anleitungen zur Benutzung der Papierfächer unter www.xerox.com/office/8560Psupport oder www.xerox.com/office/8860support Drucker Phaser® 8560/8860...
Überblick über grundlegende Schritte Überblick über grundlegende Schritte Legen Sie Papier in das Fach ein. Bestätigen Sie die Papiersorte und das Papierformat, sobald eine entsprechende Aufforderung auf dem Bedienfeld angezeigt wird, oder nehmen Sie die erforderlichen Änderungen vor. Öffnen Sie das Dialogfeld Drucken der Softwareanwendung und wählen Sie dann im Druckertreiber die Druckoptionen aus.
Ihr Drucker unterstützt eine Vielzahl verschiedener Papiersorten. Folgen Sie den Richtlinien in diesem Abschnitt, um die beste Druckqualität zu erzielen und Staus zu vermeiden. Die besten Druckergebnisse werden mit den für den Drucker Phaser 8560/8860 spezifizierten Xerox Druckmedien erzielt. Diese sind speziell für Ihr Gerät ausgelegt, so dass Dokumente stets in höchster Qualität ausgegeben werden.
Spezialmedien ausgelegt. Befolgen Sie diese Richtlinien, wenn Sie Papier und Medien in die Fächer einlegen: ■ Verwenden Sie nur empfohlene Xerox-Transparentfolien. Bei Verwendung anderer Transparentfolien wird u. U. nicht die gleiche Druckqualität erzielt. Bedrucken Sie keine Aufkleberbogen, von denen bereits Aufkleber entfernt wurden.
Wählen Sie aus und drücken Sie dann die Taste OK, um die Seite zu drucken. Papiertipps Siehe auch: Phaser 8560: Recommended Media List (Liste der empfohlenen Medien) (USA) Recommended Media List (Liste der empfohlenen Medien) (Europa) Phaser 8860: Recommended Media List (Liste der empfohlenen Medien) (USA) Recommended Media List (Liste der empfohlenen Medien) (Europa) Drucker Phaser®...
Unterstützte Papier- und Mediensorten Unterstützte Papierformate und -gewichte für Fach 1 8860p-008 Papier für Fach 1 60–220 g/m (16–40 lb. Bondpapier, 50–80 lb. Deckblätter) Karteikarten 3,0 x 5,0 Zoll Benutzerdefinierte Formate Kurze Kante: 76–216 mm (3,0–8,5 Zoll) Statement 5,5 x 8,5 Zoll Lange Kante: 127–356 mm (5,0–14,0 Zoll) Executive 7,25 x 10,5 Zoll...
Seite 43
Unterstützte Papier- und Mediensorten Papier für Fach 1 (Fortsetzung) Monarch 3,87 x 7,5 Zoll Ränder 5 mm seitlich, 15 mm oben und unten: ■ #10 Commercial 4,12 x 9,5 Zoll Monarch 5,25 x 7,25 Zoll #10 Commercial Baronial (#5 ½) 4,375 x 5,75 Zoll Baronial (#5 ½) #6 ¾...
Seite 44
Unterstützte Papier- und Mediensorten Unterstützte Papierformate und -gewichte für Fach 2, 3 oder 4 8860p-005 Papier für Fach 2, 3 oder 4 60–120 g/m (16–32 lb. Bondpapier) Statement 5,5 x 8,5 Zoll Ränder 5 mm auf allen Seiten Executive 7,25 x 10,5 Zoll Letter 8,5 x 11,0 Zoll US Folio...
Papier einlegen Papier einlegen Die Themen in diesem Abschnitt: ■ Einlegen von Papier in Fach 1 auf Seite 3-9 ■ Manuelle Zuführung verwenden auf Seite 3-16 ■ Einlegen von Papier in Fach 2, 3 oder 4 auf Seite 3-17 Einlegen von Papier in Fach 1 Sie können Fach 1 für eine Vielzahl von Medien verwenden, z.
Seite 46
Papier einlegen So legen Sie Papier oder anderen Medien in Fach 1 ein: Öffnen Sie Fach 1, indem Sie den Griff nach unten und das Fach anschließend herausziehen. 8860p-006 Öffnen Sie die Fachverlängerung. 8860p-007 Drucker Phaser® 8560/8860 3-10...
Seite 47
Papier einlegen Legen Sie Papier, Transparentfolien, Umschläge oder Spezialmedien in das Fach ein. 8860p-090 ■ Einseitiger Druck: Legen Sie das Papier mit der zu bedruckenden Seite nach unten so ein, dass es mit der oberen Blattkante voraus eingezogen wird. 8860p-009 Drucker Phaser®...
Seite 48
Papier einlegen ■ Duplexdruck: Legen Sie die Blätter so ein, dass die Seite 1 nach oben zeigt und der untere Rand zuerst eingezogen wird. 8860p-106 ■ Umschläge mit seitlicher Klappe: Legen Sie Umschläge so ein, dass die Umschlagklappe oben (also zu sehen) ist und zur linken Seite des Fachs zeigt. 8860p-010 Drucker Phaser®...
Seite 49
Papier einlegen ■ Umschläge mit Endklappe: Falten Sie vor dem Einlegen die Klappen nach unten. Legen Sie die Umschläge mit der Klappenseite nach oben so ein, dass sie mit der Klappe voraus eingezogen werden. 8860p-091 Gelochtes Papier: Legen Sie die Blätter so ein, dass die zu bedruckende Seite unten ■...
Seite 50
Papier einlegen Stellen Sie die Papierführungen entsprechend dem Papier im Fach ein. 8860p-126 Wenn Sie die aktuelle Fachkonfiguration verwenden möchten, drücken Sie auf dem Bedienfeld die Taste OK. Gehen Sie wie folgt vor, wenn Sie Papier einer anderen Sorte bzw. eines anderen Formats eingelegt haben: Wählen Sie und drücken Sie dann die Taste OK.
Seite 51
Menü „Papierfach-Setup“ Papierformat und -sorte für die Fächer auswählen. Damit aus Fach 1 gedruckt werden kann, müssen die Papiersorte und das Format des Druckauftrags den auf dem Bedienfeld für Fach 1 angegebenen Einstellungen entsprechen. Siehe auch: Handbuch zu erweiterten Funktionen unter www.xerox.com/office/8560Psupport oder www.xerox.com/office/8860support Drucker Phaser® 8560/8860 3-15...
Papier einlegen Manuelle Zuführung verwenden Wenn Sie besonderes Papier wie z. B. Briefbögen verwenden und verhindern möchten, dass andere Personen versehentlich ebenfalls darauf drucken, können Sie den Drucker so einstellen, dass eine Aufforderung zum Einlegen des für Ihren Druckauftrag benötigten Papiers angezeigt wird.
Papier einlegen Einlegen von Papier in Fach 2, 3 oder 4 Sie können die Fächer 2, 3 und 4 für eine Vielzahl von Medien verwenden, z. B.: ■ Normalpapier, Briefpapier mit Briefkopf und vorgedrucktes Papier Karton ■ ■ Aufkleber Umschläge: Nr. 10 Commercial, C5 (nur mit seitlicher Klappe) und DL ■...
Seite 54
Papier einlegen So legen Sie Papier, Umschläge oder andere Medien in die Fächer 2, 3 oder 4 ein: Ziehen Sie das Fach aus dem Drucker heraus. 8860p-002 Legen Sie Papier, Transparentfolien, Umschläge oder Spezialmedien in das Fach ein. Einseitiger Druck: Legen Sie die Blätter so ein, dass die zu bedruckende Seite oben ■...
Seite 55
Papier einlegen ■ Duplexdruck: Legen Sie die Blätter so ein, dass Seite 1 unten (also nicht zu sehen) ist und der obere Rand zur Rückseite des Fachs zeigt. 8860p-093 ■ Umschläge mit seitlicher Klappe: Legen Sie die Umschläge so ein, dass die Klappenseite unten (also nicht zu sehen) ist und die Klappe zur linken Seite des Fachs zeigt.
Seite 56
Papier einlegen ■ Vorgelochtes Papier: Legen Sie die Blätter so ein, dass die zu bedruckende Seite oben (also zu sehen) ist und die Löcher zur rechten Seite des Fachs zeigen. 8860p-112 Hinweis: Achten Sie bei der Verwendung von vorgelochtem Papier darauf, dass Sie die Druckränder breit genug wählen.
Seite 57
Papier einlegen ■ Breitenführungen: Verschieben Sie die Breitenführungen, bis die Pfeile auf das entsprechende Papierformat auf dem Fachboden zeigen. An der richtigen Position rasten die Führungen ein. 8860p-108 Hinweis: Wenn die Papierführungen richtig eingestellt sind, ist möglicherweise eine kleine Lücke zwischen dem Papier und den Führungen. Setzen Sie das Fach in die Druckerfachöffnung ein und schieben Sie es bis zum Anschlag in den Drucker.
■ Einschränkungen für den Druck auf Seite 3-27 Siehe auch: Handbuch zu erweiterten Funktionen unter www.xerox.com/office/8560Psupport oder www.xerox.com/office/8860support Druckeinstellungen auswählen (Windows) Druckereinstellungen steuern i. d. R. sämtliche Druckaufträge, sofern sie nicht für bestimmte Aufträge geändert werden. Soll beispielsweise der automatische Duplexdruck für die meisten Druckaufträge verwendet werden, aktivieren Sie diese Option in den Druckereinstellungen.
Öffnen Sie das Dokument oder die Grafik in Ihrer Anwendung und rufen Sie dann das Dialogfeld Drucken auf. Wählen Sie den Drucker Phaser 8560/8860 Drucker aus und klicken Sie auf Eigenschaften, um den Druckertreiber zu öffnen. Nehmen Sie in den Registerkarten des Treibers die gewünschten Einstellungen vor.
Seite 60
Druckoptionen auswählen Die einzelnen Druckoptionen sind in der folgenden Tabelle aufgeführt: Druckoptionen für Windows-Betriebssysteme Registerkarte Betriebssystem im Treiber Druckoptionen Windows Vista, Registerkarte Auftragsart ■ Windows 2000, Material/Ausgabe Dokumentformat, Papiersorte und Fachauswahl ■ Windows XP Duplexdruck ■ oder Windows Druckqualität ■ Server 2003 Gespeicherte Einstellungen ■...
Druckoptionen auswählen Optionen für einen individuellen Auftrag auswählen (Macintosh) Wenn Sie spezielle Einstellungen für einen bestimmten Druckauftrag verwenden möchten, ändern Sie die Treibereinstellungen, bevor Sie den Auftrag an den Drucker senden. Öffnen Sie das Dokument in Ihrer Anwendung und klicken Sie auf Datei/Ablage >...
Seite 62
Druckoptionen auswählen Die einzelnen Druckoptionen sind in der folgenden Tabelle aufgeführt: Macintosh PostScript-Treibereinstellungen Einblendmenü Betriebssystem im Treiber Druckoptionen Mac OS X, Version Kopien & Seiten Kopien ■ 10.4 und 10.5 Seiten ■ Layout Seiten pro Blatt ■ Layoutrichtung ■ Umrandung ■...
Seite 3-28 ■ Manueller Duplexdruck auf Seite 3-30 Siehe auch: Online-Support-Assistent unter www.xerox.com/office/8560Psupport oder www.xerox.com/office/8860support Automatischer Duplexdruck Der automatische Duplexdruck ist aus allen Fächern des Modells Phaser 8860 und der Konfigurationen Phaser 8560DN, Phaser 8560DT und Phaser 8560DX möglich. Stellen Sie vor dem beidseitigen Drucken sicher, dass Papierformat und -sorte für das ausgewählte Fach...
Duplexdruck Bindekantenoptionen Wenn Sie im Druckertreiber die beidseitige Druckoption auswählen, wählen Sie auch die Bindekante aus, durch die festgelegt wird, wie die Seiten gewendet werden. Die tatsächliche Ausgabe hängt von der Ausrichtung (Hoch- oder Querformat) der Bilder auf der Seite ab (siehe nachstehende Illustration).
Duplexdruck Manueller Duplexdruck Wenn Sie Papiersorten verwenden, die für den automatischen Duplexdruck zu klein bzw. zu schwer sind, haben Sie die Möglichkeit, das Papier manuell auf beiden Seiten zu bedrucken. Der Phaser 8560N hat keine Funktion für den automatischen Duplexdruck. Mit dem Drucker kann jedoch manuell beidseitig gedruckt werden.
Seite 67
Duplexdruck Seite 2 drucken Nehmen Sie das Papier aus dem Ausgabefach und legen Sie es erneut in das Papierfach ein: Fach 1: Legen Sie die Blätter so ein, dass Seite 2 unten (also nicht zu sehen) ist und ■ der obere Rand zuerst eingezogen wird. ■...
Vorsicht: Schäden, die durch die Verwendung von ungeeignetem Papier, nicht unterstützten Transparentfolien oder anderen Spezialmedien entstehen, fallen nicht unter die Xerox Garantie, den Servicevertrag oder die Total Satisfaction Guarantee (umfassende Garantie). Die Total Satisfaction Guarantee ist in den USA und Kanada verfügbar. Die Gewährleistungsbedingungen in anderen Ländern können bei der jeweiligen...
Auf Spezialmedien drucken Empfehlungen ■ Nehmen Sie alle anderen Druckmedien aus dem Fach, bevor Sie die Transparentfolien einlegen. ■ Fassen Sie Transparentfolien mit beiden Händen an den Rändern an. Die Druckqualität kann sonst durch Fingerabdrücke oder Knicke beeinträchtigt werden. ■ Legen Sie in Fach 1 nicht mehr als 50 Transparentfolien ein.
Seite 70
Auf Spezialmedien drucken Öffnen Sie die Fachverlängerung. 8860p-007 Legen Sie die Transparentfolien in das Fach und stellen Sie die Papierführungen dem Format entsprechend ein. 8860p-101 Drücken Sie OK auf dem Bedienfeld, wenn die aktuelle Einstellung dem gewünschten Papierformat und als Papiersorte entspricht. Oder wählen Sie die Option Transparentfolie „Transparentfolie“...
Seite 71
Auf Spezialmedien drucken Transparentfolien aus den Fächern 2, 3 oder 4 bedrucken So bedrucken Sie Transparentfolien: Ziehen Sie das Fach aus dem Drucker heraus. 8860p-002 Drucker Phaser® 8560/8860 3-35...
Seite 72
Auf Spezialmedien drucken Legen Sie die Transparentfolien in das Fach ein. 8860p-102 Hinweis: Achten Sie darauf, dass die im Fach angegebene Füllhöhenmarkierung dabei nicht überschritten wird. 8860p-103 Drucker Phaser® 8560/8860 3-36...
Seite 73
Auf Spezialmedien drucken Stellen Sie (bei Bedarf) die Papierführungen dem Format entsprechend ein. ■ Längenführung: Drücken Sie auf die Seiten und verschieben Sie dann die Führung, bis der Pfeil auf das entsprechende Papierformat auf dem Fachboden zeigt. An der richtigen Position rastet die Führung ein. 8860p-114 ■...
Seite 74
Auf Spezialmedien drucken Führen Sie das Fach in den Schacht ein und schieben Sie es ganz hinein. 8860p-104 Am Bedienfeld: Wählen Sie und drücken Sie dann die Taste OK. Papierfach-Setup Wählen Sie oder Papiersorte für Fach 2 Papiersorte für Fach 3 Papiersorte für aus und drücken Sie OK.
Verwenden Sie niemals Umschläge mit Fenstern oder Klammern; diese können den Drucker beschädigen. Schäden, die durch die Verwendung ungeeigneter Umschläge entstehen, sind nicht durch die Xerox-Garantie, den Wartungsvertrag oder die Total Satisfaction Guarantee (Umfassende Garantie) abgedeckt. Die Total Satisfaction Guarantee (Umfassende Garantie) wird in den USA und in Kanada angeboten.
Seite 76
Auf Spezialmedien drucken Umschläge aus Fach 1 bedrucken So bedrucken Sie Umschläge: Öffnen Sie Fach 1, indem Sie den Griff nach unten und das Fach anschließend herausziehen. 8860p-006 Öffnen Sie die Fachverlängerung. 8860p-007 Drucker Phaser® 8560/8860 3-40...
Seite 77
Auf Spezialmedien drucken Legen Sie maximal 10 Umschläge in das Fach und stellen Sie die Papierführungen dem Format entsprechend ein: ■ Umschläge mit seitlicher Klappe: Legen Sie die Umschläge so ein, dass die Klappenseite oben (also zu sehen) ist und zur linken Seite des Fachs zeigt. 8860p-010 ■...
Seite 78
Auf Spezialmedien drucken Drücken Sie OK auf dem Bedienfeld, wenn die aktuelle Einstellung dem gewünschten Umschlagformat und der gewünschten Umschlagsorte entspricht. Oder wählen Sie Setup aus und drücken Sie dann die Taste OK. ändern ■ Wenn das Umschlagformat in der Liste angezeigt wird, wählen Sie es aus und drücken Sie dann die Taste OK.
Seite 79
Auf Spezialmedien drucken Umschläge aus den Fächern 2, 3 oder 4 bedrucken So bedrucken Sie Umschläge: Ziehen Sie das Fach aus dem Drucker heraus. 8860p-002 Legen Sie maximal 40 Umschläge mit der Klappenseite nach unten in das Fach ein. Die Klappe muss zur linken Seite des Fachs zeigen. 8860p-109 Stellen Sie die Papierführungen dem Format entsprechend ein.
Seite 80
Auf Spezialmedien drucken ■ Längenführung: Drücken Sie auf die Seiten und verschieben Sie dann die Führung, bis der Pfeil auf das entsprechende Papierformat auf dem Fachboden zeigt. An der richtigen Position rastet die Führung ein. 8860p-116 ■ Breitenführungen: Verschieben Sie die Breitenführungen, bis die Pfeile auf das entsprechende Papierformat auf dem Fachboden zeigen.
Seite 81
Auf Spezialmedien drucken Führen Sie das Fach in den Schacht ein und schieben Sie es ganz hinein. 8860p-127 Am Bedienfeld: Wählen Sie und drücken Sie dann die Taste OK. Papierfach-Setup Wählen Sie oder Papiersorte für Fach 2 Papiersorte für Fach 3 Papiersorte für aus und drücken Sie OK.
Auf Spezialmedien drucken Aufkleber Aufkleber können aus jedem Fach bedruckt werden. Papier, Transparentfolien oder andere Spezialmedien können beim örtlichen Händler oder über die Xerox Verbrauchsmaterial-Website für den Drucker bestellt werden: ■ www.xerox.com/office/8560Psupplies (Phaser 8560) ■ www.xerox.com/office/8860supplies (Phaser 8860) Siehe auch: Unterstützte Papierformate und -gewichte für Fach 1...
Seite 83
Auf Spezialmedien drucken Aufkleber aus Fach 1 bedrucken So bedrucken Sie Aufkleber: Öffnen Sie Fach 1, indem Sie den Griff nach unten und das Fach anschließend herausziehen. 8860p-006 Öffnen Sie die Fachverlängerung. 8860p-007 Drucker Phaser® 8560/8860 3-47...
Seite 84
Auf Spezialmedien drucken Legen Sie maximal 50 Aufkleberbögen so in das Fach ein, dass die zu bedruckende Seite unten (also nicht zu sehen) ist und der obere Rand zuerst eingezogen wird. 8860p-110 Stellen Sie die Papierführungen dem Format der Aufkleberbögen entsprechend ein. 8860p-075 Drücken Sie OK auf dem Bedienfeld, wenn die aktuelle Einstellung dem gewünschten Bogenformat und...
Seite 85
Auf Spezialmedien drucken Aufkleber aus den Fächern 2, 3 oder 4 bedrucken So bedrucken Sie Aufkleber: Ziehen Sie das Fach aus dem Drucker heraus. 8860p-002 Legen Sie maximal 400 Aufkleberbögen so in das Fach ein, dass die zu bedruckende Seite oben (also zu sehen) ist und der obere Rand zur Vorderseite des Fachs zeigt.
Seite 86
Auf Spezialmedien drucken Stellen Sie (bei Bedarf) die Papierführungen dem Format der Aufkleberbögen entsprechend ein. ■ Längenführung: Drücken Sie auf die Seiten und verschieben Sie dann die Führung, bis der Pfeil auf das entsprechende Papierformat auf dem Fachboden zeigt. An der richtigen Position rastet die Führung ein.
Seite 87
Auf Spezialmedien drucken Führen Sie das Fach in den Schacht ein und schieben Sie es ganz hinein. 8860p-120 Am Bedienfeld: Wählen Sie und drücken Sie dann die Taste OK. Papierfach-Setup Wählen Sie oder Papiersorte für Fach 2 Papiersorte für Fach 3 Papiersorte für aus und drücken Sie OK.
Auf Spezialmedien drucken Hochglanzpapier Hochglanzpapier kann aus jedem Fach ein- oder beidseitig bedruckt werden. Papier, Transparentfolien oder andere Spezialmedien können beim örtlichen Händler oder über die Xerox Verbrauchsmaterial-Website für den Drucker bestellt werden: ■ www.xerox.com/office/8560Psupplies (Phaser 8560) ■ www.xerox.com/office/8860supplies (Phaser 8860) Empfehlungen ■...
Seite 89
Auf Spezialmedien drucken Hochglanzpapier aus Fach 1 bedrucken So drucken Sie auf Hochglanzpapier: Öffnen Sie Fach 1, indem Sie den Griff nach unten und das Fach anschließend herausziehen. 8860p-006 Öffnen Sie die Fachverlängerung. 8860p-107 Drucker Phaser® 8560/8860 3-53...
Seite 90
Wählen Sie und drücken Sie dann die Taste OK. Setup ändern Wählen Sie das entsprechende Papierformat und drücken Sie dann die Taste OK. Wählen Sie die entsprechende Papiersorte und drücken Sie dann OK. (Phaser 8560) ■ Karton ■ (Phaser 8860) Hochglanzpapier Wählen Sie im Druckertreiber entweder die entsprechende Papiersorte oder Behälter 1 als...
Seite 91
Auf Spezialmedien drucken Hochglanzpapier aus den Fächern 2, 3 oder 4 bedrucken So drucken Sie auf Hochglanzpapier: Ziehen Sie das Fach aus dem Drucker heraus. 8860p-002 Legen Sie maximal 400 Blatt Hochglanzpapier in das Fach ein. 8860p-003 Drucker Phaser® 8560/8860 3-55...
Seite 92
Auf Spezialmedien drucken Stellen Sie (bei Bedarf) die Papierführungen dem Format des Hochglanzpapiers entsprechend ein. ■ Längenführung: Drücken Sie auf die Seiten und verschieben Sie dann die Führung, bis der Pfeil auf das entsprechende Papierformat auf dem Fachboden zeigt. An der richtigen Position rastet die Führung ein.
Seite 93
Papiersorte für Fach 3 Papiersorte für aus und drücken Sie OK. Fach 4 Wählen Sie die entsprechende Papiersorte und drücken Sie dann die Taste OK. ■ (Phaser 8560) Karton ■ (Phaser 8860) Hochglanzpapier Wählen Sie im Druckertreiber entweder die entsprechende Papiersorte oder das ausgewählte Fach als Papierzufuhr aus.
Auf Spezialmedien drucken Benutzerdefinierte Papierformate Neben der breiten Vielfalt an unterstützten Standardpapierformaten können Sie auch auf Papier mit benutzerdefiniertem Format drucken, sofern es folgende Abmessungen hat: Hinweis: Papier mit benutzerdefiniertem Format kann nur aus Fach 1 bedruckt werden. Formatbereich Einseitiger Druck Duplexdruck Kurze Kante 76–216 mm (3,0–8,5 Zoll)
Seite 95
Auf Spezialmedien drucken Bedrucken von Papier in benutzerdefinierten Formaten aus Fach 1 So bedrucken Sie Papier mit benutzerdefiniertem Format: Öffnen Sie Fach 1, indem Sie den Griff nach unten und das Fach anschließend herausziehen. 8860p-006 Öffnen Sie die Fachverlängerung. 8860p-007 Drucker Phaser®...
Seite 96
Auf Spezialmedien drucken Legen Sie das Papier mit dem benutzerdefinierten Format in das Fach ein: ■ Einseitiger Druck: Legen Sie das Papier mit der zu bedruckenden Seite nach unten so ein, dass es mit der oberen Blattkante voraus eingezogen wird. 8860p-009 ■...
Seite 97
Auf Spezialmedien drucken Wählen Sie unter Kurze Kante eine der folgenden Optionen aus: ■ Drücken Sie die Taste OK, wenn die richtige Abmessung der Schmalseite im Setup angezeigt ist. ■ Wählen Sie aus und drücken Sie dann die Taste OK, um eine andere Länge Ändern für die kurze Kante einzugeben.
Benutzerdefinierte Papiersorten einrichten Benutzerdefinierte Papiersorten einrichten Mit Hilfe von CentreWare IS können Sie benutzerdefinierte Papiersorten mit bestimmten Einstellungen für die Verwendung bei wiederkehrenden Auftragsarten (z. B. Monatsberichte) einrichten und anschließend im Druckertreiber, auf dem Bedienfeld oder in CentreWare IS darauf zugreifen. So erstellen Sie benutzerdefinierte Papiersorten: Starten Sie Ihren Webbrowser.
Druckqualität Die Themen in diesem Kapitel: Druckqualität steuern auf Seite 4-2 ■ ■ Lösungen für Probleme mit der Druckqualität auf Seite 4-6 Drucker Phaser® 8560/8860...
Siehe auch: Handbuch zu erweiterten Funktionen unter www.xerox.com/office/8560Psupport oder www.xerox.com/office/8860support Druckqualitätsmodus auswählen Auf dem Drucker Phaser 8560/8860 sind folgende Druckqualitätsmodi verfügbar: Druckqualitätsmodus Druckauftragstyp Schnellfarben Der schnellste Vollfarbenmodus, der für viele Bilder und die Druckvorschau eingesetzt werden kann. Hiermit können im Handumdrehen Korrekturdokumente erstellt werden;...
Seite 101
Druckqualität steuern So wählen Sie den Druckqualitätsmodus in einem unterstützten Treiber aus: Betriebssystem Schritte Windows Vista, Klicken Sie auf die Registerkarte Material/Ausgabe. Windows 2000, Wählen Sie einen Druckqualitätsmodus aus. Windows XP oder Windows Server 2003 Mac OS X, Version Wählen Sie im Dialogfeld Drucken aus der Dropdown-Liste die Option 10.3 und höher Bildqualität aus.
Alle Farben werden in Graustufen umgewandelt. Einstellung des Die am Drucker festgelegte Farbkorrektur wird Druckerbedien- verwendet. Die Farbkorrektur kann auf dem Bedienfeld felds verwenden oder mithilfe der CentreWare-Software (falls vorhanden) eingestellt werden. Siehe auch: Online-Support-Assistent unter www.xerox.com/office/8560Psupport oder www.xerox.com/office/8860support Drucker Phaser® 8560/8860...
Seite 103
Druckqualität steuern So wählen Sie die Farbkorrektur in einem unterstützten Treiber aus: Betriebssystem Schritte Windows Vista, Klicken Sie auf die Registerkarte Farboptionen. Windows 2000, Wählen Sie die gewünschte Farbkorrektur aus. Einige Windows XP oder Farbkorrekturoptionen sind unter Bürofarbe bzw. Presse Windows Server 2003 zusammengefasst.
Lösungen für Probleme mit der Druckqualität Lösungen für Probleme mit der Druckqualität Die Themen in diesem Abschnitt: ■ Verschmierte oder verwischte Ausdrucke auf Seite 4-7 ■ Gelegentlich auftretende helle Streifen auf Seite 4-8 ■ Vorherrschend helle Streifen auf Seite 4-9 ■...
Lösungen für Probleme mit der Druckqualität Verschmierte oder verwischte Ausdrucke Mögliche Ursache Lösung Die Ausdrucke So verhindern Sie verschmierte oder verwischte Ausdrucke: sind verschmiert Stellen Sie sicher, dass das verwendete Papier für den Drucker geeignet oder verwischt. sowie ordnungsgemäß eingelegt ist. Informationen zu den verwendbaren Papiersorten und -gewichten erhalten Sie, wenn Sie die Papiertipps- Seite drucken: Informationen...
Düse mit einem Punkt gekennzeichnet. Da der Jet-Substitution- Modus auf der Lückentestseite nicht berücksichtigt wird, werden für ersetzte Düsen Farben u. U. weiterhin als fehlend angezeigt. Die Jet-Substitution ist nur für normale Druckaufträge möglich. Siehe auch: Online-Support-Assistent unter www.xerox.com/office/8560Psupport oder www.xerox.com/office/8860support Drucker Phaser® 8560/8860...
Lösungen für Probleme mit der Druckqualität Vorherrschend helle Streifen Mögliche Ursache Lösung Wenn alle vier Farbbalken So verhindern Sie helle Streifen: fehlen, erscheinen auf Öffnen Sie die Ausgabeabdeckung: der Testseite zahlreiche Entfernen Sie Schmutz aus dem Papierausgabebereich. helle Streifen. Heben Sie die untere Papierführung an und wischen Sie die Kunststoff-Papiertrennklinge mit einem fusselfreien Tuch ab.
Taste OK. Papiertipps-Seite Wählen Sie aus und drücken Sie dann die Taste OK. Hinweis: Verwenden Sie nur empfohlene Xerox-Transparentfolien. Siehe auch: Phaser 8560: Recommended media List (Liste der empfohlenen Medien) (USA) Recommended media List (Liste der empfohlenen Medien) (Europa) Phaser 8860:...
Farben sind falsch Mögliche Ursache Lösung Die vom Gerät erzeugte Informationen über die Farbzuweisung siehe Online-Support- ■ Farbe ist falsch oder Assistent unter www.xerox.com/office/8560Psupport oder weicht von der gewünschten www.xerox.com/office/8860support Farbe ab. Siehe Handbuch zu erweiterten Funktionen unter ■ www.xerox.com/office/8560Psupport oder www.xerox.com/office/8860support...
Drucker-PPD-Datei zum Drucken eines Dokumentes Drucker Phaser 8560/8860 auszuwählen, dann stellen Sie sicher, dass die Drucker PANTONE-Farbtabelle Phaser 8560/8860-PPD ausgewählt ist. Die PANTONE-Farben überein. im Drucker sind für das Standardraster des Druckers kalibriert; durch Überschreiben desselben ändert sich die Farbwiedergabe des Druckers.
Wartung und Reinigung auf Seite 5-2 ■ ■ Verbrauchsmaterialien bestellen auf Seite 5-15 ■ Drucker transportieren und verpacken auf Seite 5-17 Siehe auch: Video-Anleitungen zur Wartung unter www.xerox.com/office/8560Psupport oder www.xerox.com/office/8860support Video-Anleitungen zum Austauschen von Verbrauchsmaterialien unter www.xerox.com/office/8560Psupport oder www.xerox.com/office/8860support Drucker Phaser® 8560/8860...
Wartung und Reinigung Wartung und Reinigung Die Themen in diesem Abschnitt: ■ Regelmäßige Wartung auf Seite 5-2 ■ Papiertrennklinge reinigen auf Seite 5-10 ■ Abstreifschiene des Wartungs-Kits reinigen auf Seite 5-12 ■ Außenflächen des Druckers reinigen auf Seite 5-14 Siehe auch: Benutzersicherheit auf Seite A-1 Regelmäßige Wartung...
Seite 113
Wartung und Reinigung So setzen Sie Tintenblöcke ein: Nehmen Sie sämtliches Papier aus dem Ausgabefach. 8860p-097 Öffnen Sie die obere Abdeckung. 8860p-128 Prüfen Sie, welches der Tintenladefächer fast leer ist. Über jedem Tintenfach befindet sich ein Aufkleber mit der jeweiligen Farbe und Form. Drucker Phaser®...
Seite 114
, bis der Drucker druckbereit ist. Aufwärmen Hinweis: Um den Tintenabfall zu reduzieren und eine optimale Leistung zu erzielen, sollten Sie den Drucker stets eingeschaltet lassen. Tinte können Sie über den örtlichen Händler oder die Xerox-Verbrauchsmaterial-Website für den betreffenden Drucker bestellen: ■ www.xerox.com/office/8560Psupplies (Phaser 8560) ■...
Seite 115
Wartung und Reinigung Abfallfach leeren Leeren Sie das Abfallfach, wenn auf dem Bedienfeld die Meldung erscheint, dass das Abfallfach voll ist. Warnung: Die Komponenten im Drucker sind möglicherweise heiß. Vermeiden Sie den Kontakt mit heißen Flächen! So leeren Sie das Abfallfach: Öffnen Sie die seitliche Abdeckung.
Seite 116
Wartung und Reinigung Leeren Sie das Abfallfach. Die Tinte ist nicht giftig und kann wie normaler Büroabfall entsorgt werden. 8860p-036 Hinweis: Das Abfallfach muss länger als fünf Sekunden herausgezogen bleiben, damit die Meldung auf dem Bedienfeld nicht mehr angezeigt wird. Abfallfach voll Setzen Sie das Abfallfach wieder in den Drucker ein und schieben Sie es bis zum Anschlag in die vorgesehene Einbaustelle.
Seite 117
Wartung und Reinigung Schließen Sie die seitliche Abdeckung. 8860p-038 Vorsicht: Abfalltinte darf nicht wiederverwendet werden, da dies zu Schäden am Drucker führen kann. Schäden dieser Art fallen nicht unter die Garantie des Druckers. Drucker Phaser® 8560/8860...
Seite 118
Bestellen Sie ein neues Wartungs-Kit, wenn auf dem Bedienfeld die Meldung angezeigt wird, dass das Wartungs-Kit fast leer ist. Tauschen Sie das Wartungs-Kit aus, wenn Sie auf dem Bedienfeld dazu aufgefordert werden. Ein Ersatzwartungsset können Sie über den örtlichen Händler oder die Xerox- Verbrauchsmaterial-Website für den betreffenden Drucker bestellen: ■...
Seite 119
Wartung und Reinigung Nehmen Sie das Wartungs-Kit (A) aus der Einbaustelle heraus. 8860p-032 Setzen Sie das Ersatz-Wartungs-Kit in den Drucker ein und schieben Sie es bis zum Anschlag in die vorgesehene Einbaustelle. Befolgen Sie zur Installation und Entsorgung des Wartungs-Kits die mit Abbildungen versehenen Anleitungen, die dem Wartungs-Kit beiliegen.
Wartung und Reinigung Papiertrennklinge reinigen So reinigen Sie die Papiertrennklinge: Öffnen Sie die Ausgabeabdeckung. 8860p-096 Ziehen Sie die untere Papierführung zur Vorderseite des Druckers hin nach oben. 8860p-121 Drucker Phaser® 8560/8860 5-10...
Seite 121
Wartung und Reinigung Wischen Sie die Plastik-Papiertrennklinge an der unteren Papierführung mit einem in Alkohol (90% Isopropanol) getränkten Tuch ab. 8860p-084 Senken Sie die Papierführung wieder auf ihre Ausgangsposition ab. 8860p-080 Schließen Sie die Ausgabeabdeckung. 8860p-018 Drucker Phaser® 8560/8860 5-11...
Wartung und Reinigung Abstreifschiene des Wartungs-Kits reinigen Die Abstreifschiene dient zum Entfernen überschüssiger Tinte. So reinigen Sie die Abstreifschiene des Wartungs-Kits: Öffnen Sie die seitliche Abdeckung. 8860p-034 Nehmen Sie das Wartungs-Kit (A) aus der Einbaustelle heraus. 8860p-032 Drucker Phaser® 8560/8860 5-12...
Seite 123
Wartung und Reinigung Reinigen Sie die obere und untere Kante der flexiblen Kunststoffabstreifschiene neben der Rolle mit einem fusselfreien Tuch. 8860p-070 Setzen Sie das Wartungs-Kit wieder in den Drucker ein und schieben Sie es bis zum Anschlag in die vorgesehene Einbaustelle. 8860p-033 Schließen Sie die Abdeckung.
Wartung und Reinigung Außenflächen des Druckers reinigen Entfernen Sie Flecken auf dem Gehäuse des Druckers mit einem weichen Tuch, das Sie leicht angefeuchtet haben, und einem mildem Reinigungsmittel. Sprühen Sie Reinigungsmittel nicht direkt auf den Drucker. Warnung: Zum Schutz vor Stromschlägen muss der Drucker vor der Reinigung ausgeschaltet werden.
Komponenten oder Kits sein. Wartungspflichtige Elemente können normalerweise vom Kunden ausgetauscht werden. Das Wartungsset ist das einzige für die regelmäßige Wartung des Drucker Phaser 8560/8860 benötigte Element. Ein Ersatzwartungsset können Sie über den örtlichen Händler oder die Xerox Verbrauchsmaterial-Website für den betreffenden Drucker bestellen: ■...
Es sollten ausschließlich Xerox-Verbrauchsmaterialien verwendet werden. Schäden, Fehlfunktionen oder Leistungseinbußen, die durch die Verwendung von Zubehör anderer Hersteller als Xerox oder von nicht für diesen Drucker empfohlenem Zubehör verursacht wurden, sind nicht durch die Xerox-Garantie, den Servicevertrag oder die Total Satisfaction Guarantee (Umfassende Garantie) abgedeckt.
Drucker transportieren und verpacken Drucker transportieren und verpacken Die Themen in diesem Abschnitt: ■ Vorsichtsmaßnahmen beim Transportieren des Druckers auf Seite 5-17 ■ Drucker innerhalb des Büros umstellen auf Seite 5-17 ■ Drucker für Versand vorbereiten auf Seite 5-19 Vorsicht: Einige Komponenten des Druckers werden im Betrieb heiß.
Seite 128
Drucker transportieren und verpacken Wählen Sie innerhalb von 10 Sekunden nach dem Ausschalten des Druckers auf dem Bedienfeld die Option aus. Abschaltung zum Transport des Druckers Hinweis: Wenn auf dem Bedienfeld die Meldung Fehler beim Herunterfahren - Der angezeigt wird, ist der Drucker nicht transportbereit. Wenn der Kopf ist nicht geparkt Druckkopf nicht verriegelt ist, kann der Drucker beim Transport beschädigt werden.
Weitere Anleitungen zum Verpacken des Druckers liegen dem Verpackungs-Kit bei. Wenn die Originalverpackung nicht mehr vollständig vorhanden ist oder wenn es Ihnen nicht gelingt, den Drucker zu verpacken, wenden Sie sich an den Xerox-Kundendienst vor Ort. Vorsicht: Schäden am Drucker, die durch einen unsachgemäßen Transport oder ein unsachgemäßes Verpacken zum Versand des Druckers verursacht werden, fallen nicht unter...
Seite 130
Drucker transportieren und verpacken Wartungs-Kit und Abfallfach entfernen Entfernen Sie das Wartungs-Kit und das Abfallfach, bevor Sie den Drucker ausschalten: Öffnen Sie die Abdeckung auf der rechten Seite des Druckers. 8860p-034 Nehmen Sie das Wartungs-Kit (A) heraus und verstauen Sie es in einer Plastiktüte. 8860p-032 Drucker Phaser®...
Seite 131
Drucker transportieren und verpacken Nehmen Sie das Abfallfach (B) aus der Einbaustelle. 8860p-035 Warnung: Vorsicht, das Abfallfach ist möglicherweise heiß. Leeren Sie das Abfallfach und verstauen Sie das Fach dann in einer Plastiktüte. 8860p-036 Vorsicht: Wenn Wartungs-Kit und Abfallfach vor dem Transport nicht entfernt werden, drohen Schäden am Drucker.
Seite 132
Drucker transportieren und verpacken Drucker ausschalten So schalten Sie den Drucker aus: Drücken Sie auf den Netzschalter, der sich unter der Schnittstellenabdeckung auf der rechten Seite des Druckers befindet, um den Drucker auszuschalten. 8860p-030 Wählen Sie innerhalb von 10 Sekunden nach dem Ausschalten des Druckers auf dem Bedienfeld die Option aus.
Seite 133
Drucker transportieren und verpacken Vergewissern Sie sich, dass sich die Flagge im Ausgabefach in aufrechter Position befindet. Sie erkennen daran, dass der Druckkopf geparkt ist. 8860p-099 Warten Sie, bis der Drucker abgekühlt und die Tinte fest geworden ist. Der Drucker schaltet sich automatisch aus, sobald er kühl genug für den Transport ist.
Seite 134
Verpacken Sie den Drucker in der Originalverpackung oder in einem Xerox-Verpackungs-Kit. Wenn die Originalverpackung nicht mehr vollständig vorhanden ist, oder wenn es Ihnen nicht gelingt, den Drucker zu verpacken, wenden Sie sich an den Xerox-Kundendienst vor Ort. Vorsicht: Schäden am Drucker, die durch einen unsachgemäßen Transport oder ein unsachgemäßes Verpacken zum Versand des Druckers verursacht werden, fallen nicht unter...
Fehlerbehebung Die Themen in diesem Kapitel: Papierstaus beseitigen auf Seite 6-2 ■ ■ Hilfe auf Seite 6-17 Siehe auch: Video-Anleitungen zur Fehlerbehebung unter www.xerox.com/office/8560Psupport oder www.xerox.com/office/8860support Benutzersicherheit auf Seite A-1 Drucker Phaser® 8560/8860...
Papierstaus beseitigen Papierstaus beseitigen Die Themen in diesem Abschnitt: ■ Stau an Ausgabe auf Seite 6-2 ■ Stau an vorderer Abdeckung auf Seite 6-7 ■ Stau an Fächern auf Seite 6-12 Siehe auch: Benutzersicherheit auf Seite A-1 Stau an Ausgabe So beseitigen Sie einen Stau an der Ausgabe: Öffnen Sie die Ausgabeabdeckung.
Seite 137
Papierstaus beseitigen Falls Sie bei Schritt 2 kein Papier gefunden haben, heben Sie die Papierführungen an. 8860p-042 Entfernen Sie das gestaute Papier. 8860p-065 Schließen Sie die Ausgabeabdeckung. 8860p-018 Drucker Phaser® 8560/8860...
Seite 138
Papierstaus beseitigen Falls Sie bei den vorherigen Schritten kein Papier gefunden haben, gehen Sie folgendermaßen vor: Ziehen Sie den Hebel an der Vorderseite des Druckers nach oben, um die vordere Abdeckung zu öffnen. 8860p-012 Ziehen Sie das gestaute Papier vorsichtig aus dem Drucker. Stellen Sie sicher, dass sämtliches Papier entfernt ist.
Seite 139
Papierstaus beseitigen Schließen Sie die vordere Abdeckung. 8860p-014 Falls Sie bei den vorherigen Schritten kein Papier gefunden haben, gehen Sie folgendermaßen vor: Ziehen Sie alle Fächer vollständig aus dem Drucker heraus. 8860p-028 Drucker Phaser® 8560/8860...
Seite 140
Papierstaus beseitigen Entfernen Sie das in der Fachöffnung gestaute Papier. Stellen Sie sicher, dass sämtliches Papier entfernt ist. 8860p-024 Schieben Sie alle Fächer wieder bis zum Anschlag in den Drucker. 8860p-005 Drucker Phaser® 8560/8860...
Papierstaus beseitigen Stau an vorderer Abdeckung So beseitigen Sie einen Stau an der vorderen Abdeckung: Ziehen Sie den Hebel an der Vorderseite des Druckers nach oben, um die vordere Abdeckung zu öffnen. 8860p-012 Ziehen Sie das gestaute Papier vorsichtig aus dem Drucker. Stellen Sie sicher, dass sämtliches Papier entfernt ist.
Seite 142
Papierstaus beseitigen Schließen Sie die vordere Abdeckung. 8860p-014 Falls Sie bei den vorherigen Schritten kein Papier gefunden haben, gehen Sie folgendermaßen vor: Öffnen Sie die Ausgabeabdeckung. 8860p-016 Drucker Phaser® 8560/8860...
Seite 143
Papierstaus beseitigen Ziehen Sie das gestaute Papier vorsichtig aus dem Drucker. Stellen Sie sicher, dass sämtliches Papier entfernt ist. 8860p-017 Heben Sie die Papierführungen an. 8860p-042 Entfernen Sie das gestaute Papier. 8860p-065 Drucker Phaser® 8560/8860...
Seite 144
Papierstaus beseitigen Schließen Sie die Ausgabeabdeckung. 8860p-018 Falls Sie bei den vorherigen Schritten kein Papier gefunden haben, gehen Sie folgendermaßen vor: Ziehen Sie alle Fächer vollständig aus dem Drucker heraus. 8860p-028 Drucker Phaser® 8560/8860 6-10...
Seite 145
Papierstaus beseitigen Entfernen Sie das in der Fachöffnung gestaute Papier. Stellen Sie sicher, dass sämtliches Papier entfernt ist. 8860p-024 Schieben Sie alle Fächer wieder bis zum Anschlag in den Drucker. 8860p-005 Hinweis: Verwenden Sie nur für dieses Fach zulässige Papiersorten, -gewichte und -formate. Papier mit benutzerdefiniertem Format kann nur aus Fach 1 bedruckt werden.
Papierstaus beseitigen Stau an Fächern So beseitigen Sie einen Stau im auf dem Bedienfeld angegebenen Fach: Ziehen Sie das auf dem Bedienfeld angegebene Fach vollständig aus dem Drucker heraus. 8860p-002 Nehmen Sie das oberste Blatt aus dem Fach heraus. 8860p-022 Drucker Phaser®...
Seite 147
Papierstaus beseitigen Überprüfen Sie, ob das Papier richtig in das Fach eingelegt wurde. Stellen Sie die Längs- und Breitenführungen im Fach ein: Längsführung: Drücken Sie die Führung an den Seiten zusammen und verschieben Sie die Führung so weit, bis der Pfeil auf das entsprechende Papierformat zeigt, das am Fachboden aufgedruckt ist.
Seite 148
Papierstaus beseitigen Entfernen Sie das in der Fachöffnung gestaute Papier. Stellen Sie sicher, dass sämtliches Papier entfernt ist. 8860p-024 Setzen Sie das Fach in die Druckerfachöffnung ein und schieben Sie es bis zum Anschlag in den Drucker. 8860p-005 Drucker Phaser® 8560/8860 6-14...
Seite 149
Papierstaus beseitigen Falls Sie bei den vorherigen Schritten kein Papier gefunden haben, gehen Sie folgendermaßen vor: Ziehen Sie den Hebel an der Vorderseite des Druckers nach oben, um die vordere Abdeckung zu öffnen. 8860p-012 Ziehen Sie das gestaute Papier vorsichtig aus dem Drucker. Stellen Sie sicher, dass sämtliches Papier entfernt ist.
Seite 150
Papierstaus beseitigen Schließen Sie die vordere Abdeckung. 8860p-014 Hinweis: Verwenden Sie nur für dieses Fach zulässige Papiersorten, -gewichte und -formate. Papier mit benutzerdefiniertem Format kann nur aus Fach 1 bedruckt werden. Drucker Phaser® 8560/8860 6-16...
■ Online-Support-Assistent auf Seite 6-18 ■ Web-Links auf Seite 6-19 Xerox stellt mehrere automatische Diagnose-Tools bereit, die Ihnen bei der Erzielung und Beibehaltung einer optimalen Druckqualität helfen. Siehe auch: Xerox Support-Zentrum auf Seite 1-12 Bedienfeldmeldungen Auf dem Bedienfeld werden Informationen und Tipps zur Fehlerbehebung angezeigt.
Hilfe PrintingScout-Warnmeldungen PrintingScout ist ein Tool, das zusammen mit Ihrem Xerox-Druckertreiber installiert wird. Es überprüft automatisch den Druckerstatus, wenn Sie einen Druckauftrag senden. Wenn der Auftrag nicht gedruckt werden kann, zeigt PrintingScout automatisch eine Warnmeldung am Computerbildschirm an, um Sie darauf aufmerksam zu machen, dass ein Eingriff am Drucker erforderlich ist.
Hilfe Web-Links Xerox stellt eine Reihe von Websites zur Verfügung, die zusätzliche Hilfe zum Drucker Phaser 8560/8860 bieten. Wenn Sie die Xerox Druckertreiber auf Ihrem Computer installieren, werden dem Ordner Favoriten Ihres Webbrowsers verschiedene Xerox Links hinzugefügt. Besuchen Sie die folgenden Websites, um weitere Informationen zu erhalten.
Seite 154
PhaserSMART Technischer Support diagnostiziert www.phasersmart.com automatisch Probleme bei Ihren Druckern im Netzwerk und schlägt Lösungen vor: Technische Unterstützungsinformationen für den www.xerox.com/office/8860support Drucker umfassen die technische Online- Unterstützung, die Recommended Media List (Liste der empfohlenen Medien), den Online- Support-Assistenten, Treiber zum Herunterladen,...
Benutzersicherheit Der Drucker und die dafür empfohlenen Verbrauchsmaterialien wurden nach strengen Sicherheitsanforderungen entwickelt und getestet. Durch Beachtung der folgenden Hinweise gewährleisten Sie einen dauerhaft sicheren Betrieb Ihres Druckers. Elektrische Sicherheit ■ Verwenden Sie das Netzkabel, das sich im Lieferumfang des Druckers befindet. ■...
Verwenden Sie keine Aerosolreiniger. Bei Verwendung nicht zugelassener ■ Verbrauchsmaterialien sind eine schlechte Leistung und potenzielle Gefahren nicht auszuschließen. Verbrennen Sie keine Verbrauchsmaterialien oder Elemente, die regelmäßig gewartet ■ werden müssen. Informationen zu den Xerox-Recycling-Programmen für Verbrauchsmaterialien finden Sie unter www.xerox.com/gwa. Drucker Phaser® 8560/8860...
Betriebssicherheit Der Drucker und die dafür vorgesehenen Verbrauchsmaterialien wurden nach strengen Sicherheitsanforderungen entwickelt und getestet. Dies schließt die Untersuchung und Genehmigung durch die zuständige Sicherheitsbehörde sowie die Einhaltung der geltenden Umweltnormen ein. Die Beachtung der folgenden Sicherheitsrichtlinien stellt einen dauerhaft sicheren Betrieb Ihres Druckers sicher.
Seite 158
Es sollten ausschließlich Xerox-Verbrauchsmaterialien verwendet werden. Schäden, Fehlfunktionen oder Leistungseinbußen, die durch die Verwendung von Zubehör anderer Hersteller als Xerox oder von nicht für diesen Drucker empfohlenem Zubehör verursacht wurden, sind nicht durch die Xerox-Garantie, den Servicevertrag oder die Total Satisfaction Guarantee (Umfassende Garantie) abgedeckt.
Seite 159
Drucker transportieren Befolgen Sie diese Anweisungen, um Verletzungen sowie eine Beschädigung des Druckers zu vermeiden. ■ Stellen Sie den Drucker auf einer ebenen Fläche auf. Bei Neigung des Druckers kann Tinte auslaufen. ■ Es wird empfohlen, den Modus auf dem Bedienfeld zu verwenden. Abschalten ■...
Seite 160
■ Transportieren Sie Drucker nicht, wenn auf dem Bedienfeld die Meldung Fehler beim angezeigt wird. Der Drucker ist nicht Herunterfahren - Der Kopf ist nicht geparkt transportbereit. Wenn der Druckkopf nicht verriegelt ist, kann der Drucker beim Transport beschädigt werden. ■...
Seite 161
Nicht berühren. Recycling und Entsorgung für Nordamerika Xerox unterhält ein weltweites Rücknahme- und Wiederverwendungs-/Recycling-Programm. Sie erfahren beim Xerox-Kundendienst (1-800-ASK-XEROX), ob Ihr Xerox-Gerät Teil dieses Programms ist. Nähere Informationen über die Xerox Umweltprogramme siehe www.xerox.com/environment. Beachten Sie beim Entsorgen Ihres Xerox-Geräts, dass es Blei, Quecksilber, Perchlorat und andere Materialien enthalten kann, deren Entsorgung den jeweiligen Umweltschutzbestimmungen unterliegt.
Seite 163
Index reinigen, 5-2 Seite 2 von vorgedrucktem Papier, 3-30 CentreWare IS Sicherheitsrichtlinien, A-4 benutzerdefinierte Papiersorten Spezialmedien, 3-9, 3-17 einrichten, 3-62 Transparentfolien, 3-9, 3-17 DHCP aktivieren, 2-6 Umschläge, 3-9, 3-17 IP-Adresse des Druckers ändern, 2-8 verschmierte oder verwischte IP-Adresse des Druckers dynamisch Ausdrucke, 4-7 festlegen, 2-6 Vorgedrucktes Papier, 3-9...
Seite 164
UNIX, 2-9 seitliche Abdeckung, 1-2 verfügbar, 2-9 Standardfunktionen, 1-4 Windows 2000 oder höher, 2-10 Standort, A-3 Xerox Support-Zentrum, 1-12 Tintennachfüller, 1-2 Druckertreiber installieren, 2-9 transportieren, 5-17, A-5 Mac OS X, Version 10.3, 2-11 USB-Anschluss, 1-3 Mac OS X, Version 10.4, 2-12 Verbindung, 1-4 Windows 2000 und höher, 2-10...
Seite 169
Warn- und Fehlermeldungen, 6-17 verfügbare, 2-9 Wartung und Reinigung, 5-2 Windows 2000 und höher, 2-10 Wartungs-Kit, 1-3, 4-9, 5-2, 5-15, 5-19, 5-20 Xerox Support-Zentrum, 1-12 Abstreifschiene reinigen, 5-12 austauschen, 5-8 Kits mit erweiterter Kapazität, 5-15 Umschläge, 3-9, 3-17, 3-28, 3-39...
Seite 170
Index Xerox Links im Ordner "Favoriten" des Webbrowsers, 6-19 Recycling-Programme für Verbrauchsmaterialien, 5-16 Support-Zentrum, 1-12 Verbrauchsmaterialien, Website, 5-16 Drucker Phaser® 8560/8860 Index-9...
