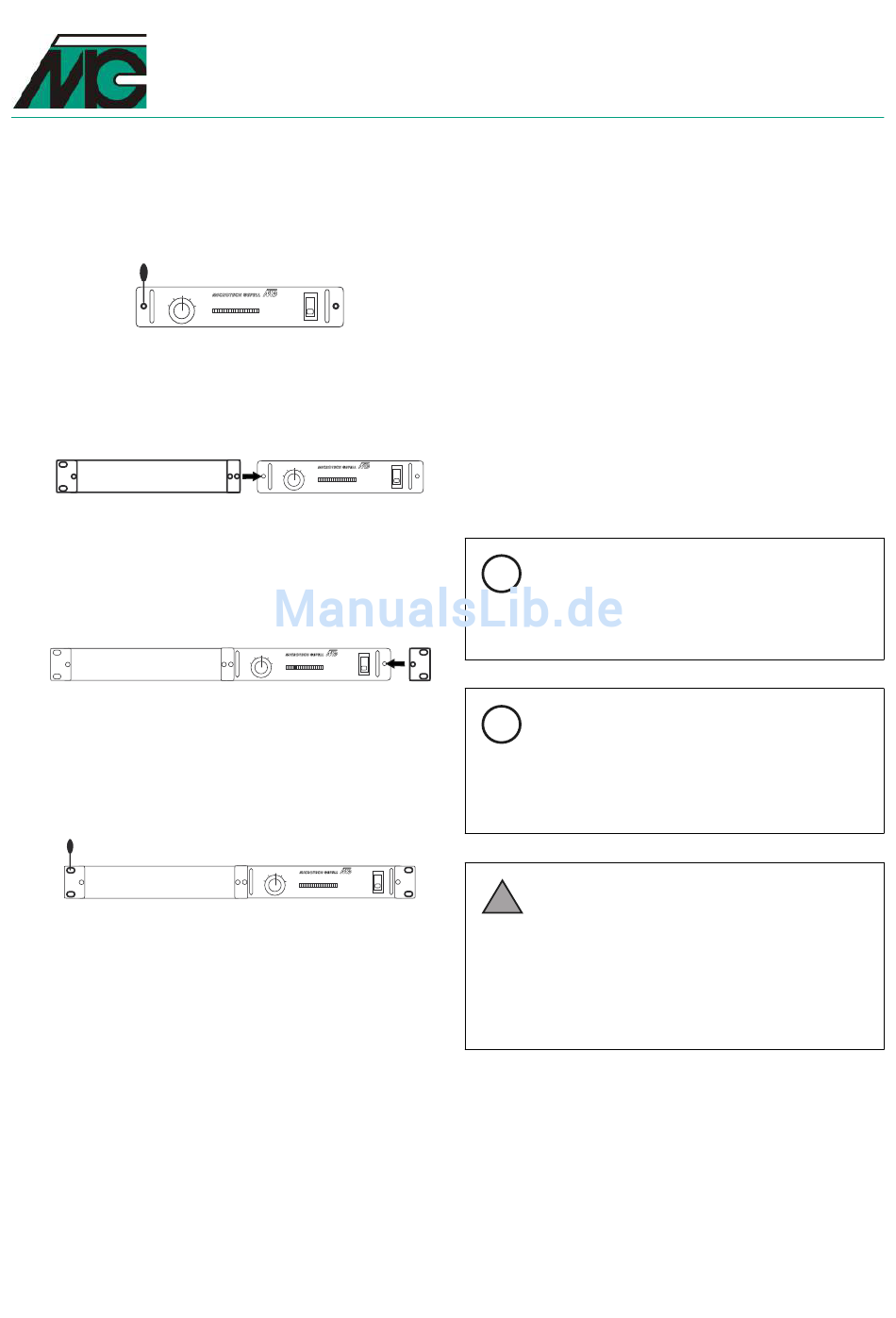

3. Entfernen Sie jeweils links und rechts die Schrau-
be aus der Frontplatte am Netzanschlussgerät
N 975.
-12
-24
-36
GAIN
4. Legen Sie die vormontierte Rackblende mit dem
Gehäuseverbinder auf das gewünschte Ende des
N 975 und schrauben Sie sie fest.
5. Legen Sie den zweiten Rackadapter formschlüs-
sig auf das andere Ende des N 975 und schrau-
ben Sie ihn fest.
6. Schieben Sie das vormontierte Netzanschluss-
gerät in das Rack und schrauben Sie es fest. (Le-
sen Sie hierfür ggf. die Anleitung des Rackher-
stellers)
5.3 Anschließen der Geräte
1. Stecken Sie den XLR5F-Steckverbinder des Mi-
krofonkabels in den XLR5M-Anschluss des Mi-
krofones, bis die Verriegelung hörbar einrastet.
2. Stecken Sie den XLR5M-Steckverbinder des Mi-
krofonkabels in den XLR5F-Anschluss des Netz-
anschlussgerätes N 975, bis die Verriegelung
hörbar einrastet.
12
POWER
0
OUTPUT LEVEL / dBu
12
-96
-84 -72
-60
-48
-36
-24
-12
0
12
24
NETZANSCHLUSSGERÄT
N 975
dB
-12
-24
0
OUTPUT LEVEL / dBu
-36
12
-96
-84 -72
-60
-48
-36
-24
-12
0
12
24
NETZANSCHLUSSGERÄT
N 975
GAIN
dB
POWER
-12
-24
0
OUTPUT LEVEL / dBu
-36
12
-96
-84 -72
-60
-48
-36
-24
-12
0
12
24
NETZANSCHLUSSGERÄT
N 975
GAIN
dB
-12
-24
0
OUTPUT LEVEL / dBu
-36
12
-96
-84 -72
-60
-48
-36
-24
-12
0
12
24
NETZANSCHLUSSGERÄT
N 975
dB
GAIN
3. Stecken Sie den XLR3F-Steckverbinder des An-
schlusskabels in den XLR3M-Anschluss des
N 975, bis die Verriegelung hörbar einrastet.
4. Stecken Sie den XLR3M-Steckverbinder des An-
schlusskabels, bis die Verriegelung hörbar ein-
rastet, in den XLR3F-Anschluss des nachge-
schalteten Gerätes.
5. Verbinden Sie das Netzanschlusskabel mit dem
Netzanschluss des N 975 und anschließend mit
der Netzsteckdose.
POWER
6. Schalten Sie das Netzanschlussgerät mit dem
Netzschalter ein.
i
INFORMATION
Die Leuchte des Netzschalters leuchtet, wenn das
Netzanschlussgerät eingeschaltet ist.
i
INFORMATION
Das Netzgerät N 975 und das KEM 975 können
◦
ca.
C warm werden, dies entspricht der norma-
35
len Gebrauchstemperatur.
POWER
!
VORSICHT
Durch Anliegen einer zu großen Spannung kann
das Gerät beschädigt werden. Beachten Sie
deshalb die landesübliche Versorgungsspannung
und stellen Sie das Gerät auf diese ein. (siehe Ab-
schnitt 6.1: Versorgungsspannung einstellen)
