2. Sichern Sie es vor dem Herunterfallen und vor
mechanischen Beschädigungen.
5.2 Rackeinbau
Die Abmessungen des N 975-Gehäuses entsprechen
einem 19" Standardmaß zum Einbau in ein genormtes
Rack oder einen Einbauschrank. Mit Hilfe des Rack-
einbausatzes ist der Einbau in ein genormtes 1/2-19"-
oder 19"-Rack oder einen entsprechenden Einbau-
schrank möglich.
!
VORSICHT
Bei einer ungenügenden Einbautiefe des Racks
besteht die Gefahr, dass die Steckverbinder an
der Rückseite des N 975 beschädigt werden oder
abknicken. Achten Sie deshalb auf eine Rackein-
bautiefe mit ausreichender Reserve für die Steck-
verbinder.
!
VORSICHT
Befinden sich Geräte mit sehr großer Abwärme im
selben Rack oder Einbauschrank wie das N 975
besteht die Gefahr, dass das N 975 zerstört wird.
Sorgen Sie deshalb für eine ausreichende Kühl-
luftzufuhr.
i
INFORMATION
In die Frontplatte gehören immer 4 Schrauben
(passend zum Rack oder Schrank) und 4 Unter-
legscheiben.

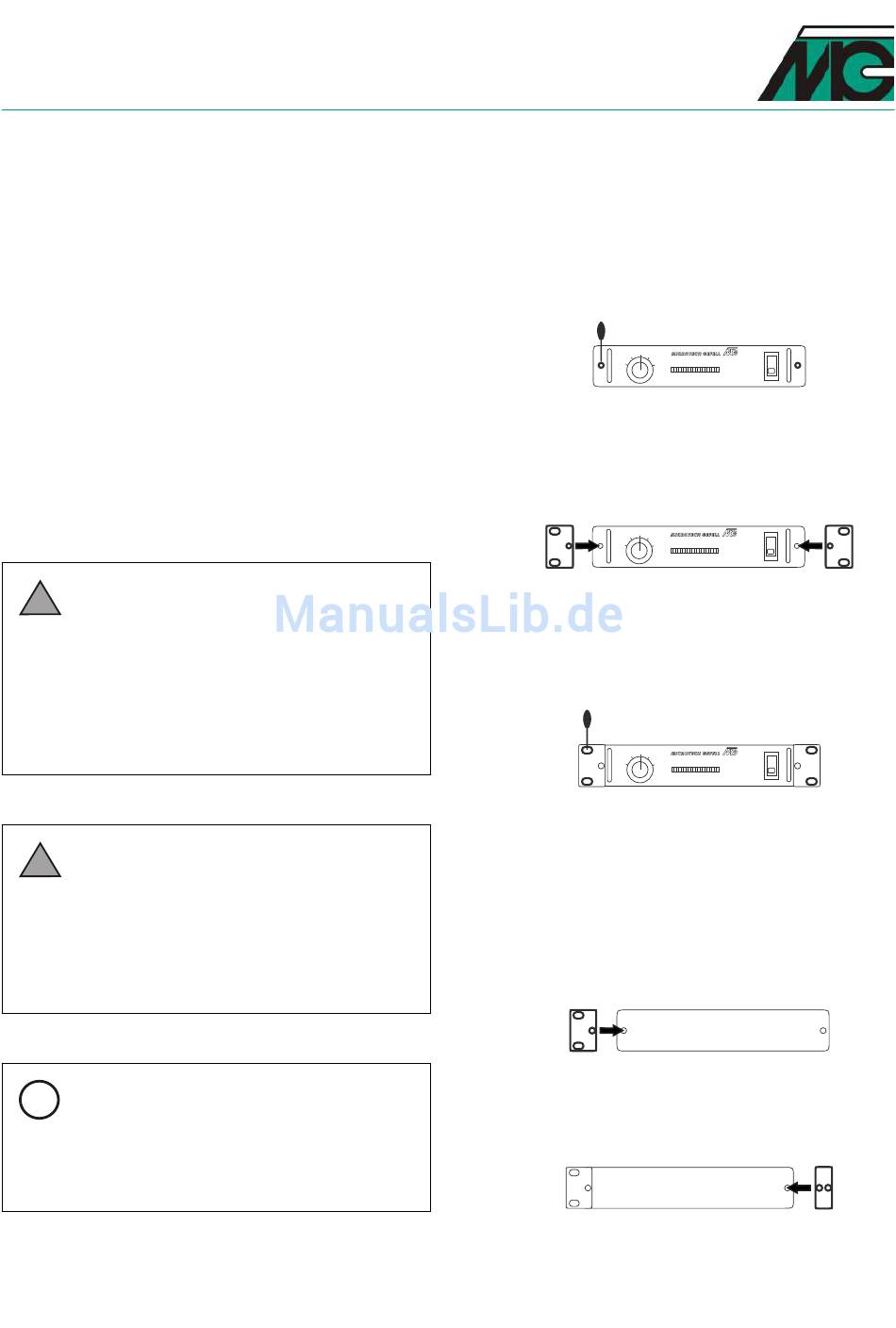

5.2.1 Einbau in ein 1/2-19"Rack
1. Entfernen Sie jeweils links und rechts die Schrau-
be aus der Frontplatte am Netzanschlussgerät
N 975.
-24
-36
GAIN
2. Legen Sie jeweils links und rechts einen Rackad-
apter formschlüssig auf die Frontplatte des N 975
und schrauben Sie ihn fest.
-24
-36
GAIN
3. Schieben Sie das Netzanschlussgerät in das
Rack und schrauben Sie es fest. (Lesen Sie hier-
für ggf. die Anleitung des Rackherstellers)
-24
-36
GAIN
5.2.2 Einbau in ein 19"Rack
1. Legen Sie einen Rackadapter formschlüssig auf
ein Ende der Rackblende und schrauben Sie ihn
fest.
2. Legen Sie den Gehäuseverbinder auf das andere
Ende der Rackblende und schrauben Sie ihn fest.
POWER
-12
0
OUTPUT LEVEL / dBu
12
-96
-84 -72
-60
-48
-36
-24
-12
0
12
24
NETZANSCHLUSSGERÄT
N 975
dB
POWER
-12
0
OUTPUT LEVEL / dBu
12
-96
-84 -72
-60
-48
-36
-24
0
-12
12
24
NETZANSCHLUSSGERÄT
N 975
dB
POWER
-12
0
OUTPUT LEVEL / dBu
12
-96
-84 -72
-60
-48
-36
-24
-12
0
12
24
NETZANSCHLUSSGERÄT
N 975
dB
