Inhaltszusammenfassung für Maxon CM-10
- Seite 1 Downloaded from www.cbradio.nl...
-
Seite 2: Inhaltsverzeichnis
Bedienungsanleitung CM10 Inhalt Technische Daten....…………………………………………………………………………………………………3 Regler, Schalter und deren Bedienung…………………………………………………………………………………4-5 Der Einbau …………………………………………………………………………………………………………………………6 Einbau des Funkgerätes ………………………………………………………………………………………………………6 Einbau der Antenne…………………………………………………………………………………………………………….6 Der erste Funktionstest ………………………………………………………………………………………………………7 Frequenzband-Tabelle ………………………………………………………………………………………………………7 Auswahl des Frequenzbandes ………………………………………………………………………………………………7 Reset ………………………………………………………………………………………………………………………………..8 Länderspezifische Einschränkungen ……………………………………………………………………………………..9 Neueste Informationen zu nationalen Besonderheiten …………………………………………………………..10 Schaltpläne ………………………………………………………………………………………………………………..11-13 Konformitätszeugnis ……………………………………………………………………………………….………………..14 Konformitätserklärung ………………………………………………………………………………………………………15... -
Seite 3: Technische Daten
Bedienungsanleitung CM10 Technische Daten ALLGEMEIN Kanäle ….………………………………………………..……...……………………………..…. 40 Ch AM/FM 4W Frequenzbereich ……………………………...………………………………………..….26.565 bis 27.99125 MHz Frequenzkontrolle ……………………………………………………..……………………………………………….……PLL Betriebstemperatur-Bereich ...……………………..…………………………………………..…….….-10° / +55°C Eingangsspannung …………………………...…………………...…………………………………….…13.2 V DC ±15% Size………………………………………….………………………………………...…….180(L) X 35(H) X 140(D) mm Weight…………………………………………………………...……………………………………………………..……750 g EMPFÄNGER Empfängertyp …………………………………………………………........…. Doppel-Superhet Zwischenfrequenzen ………………………………………………………. 1. ZF: 10.695 MHz, 2. ZF: 455 MHZ Empfängerempfindlichkeit ……………………………………………….0.5 μV bei 20 db SINAD (FM-Modus) Klirrfaktor………………………………………………………………………………………... -
Seite 4: Regler, Schalter Und Deren Bedienung

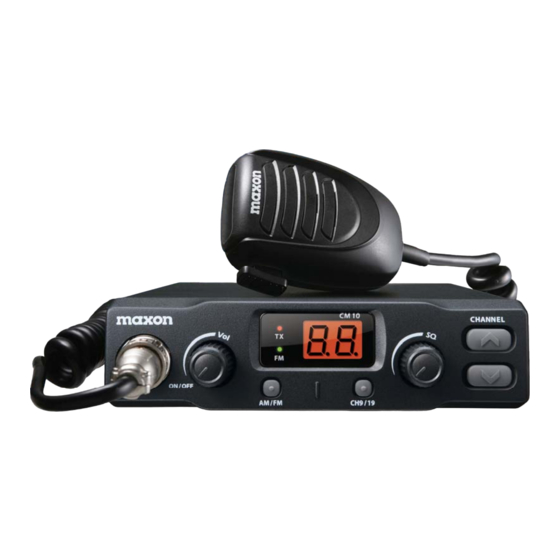

Bedienungsanleitung CM10 Regler, Schalter und deren Bedienung Vorderseite 1. AM/FM - Taster Mit dieser Taste können Sie zwischen den Betriebsarten AM und FM umschalten. Die Umschaltung ist nur aktiv, wenn es in der aktuellen Ländereinstellung zulässig ist (Seite 7). 2. CH9/CH19 - Taster Diese Taste erlaubt direkten und schnellen Zugriff auf den Trucker-Kanal (CH9 AM) und Kanal 19 FM. - Seite 5 14. Sendetaste PTT (Push-to-Talk) Die Sendetaste, drücken für das Aussenden von Funksprüchen bzw. Loslassen zum Empfangen. 15. Mikrofonanschlußkabel mit Stecker Der 4polige Mikrofonstecker mit Überwurfmutter wird an die Mikrofonbuchse auf der Vorderseite des Maxon CM-10-Funkgerätes angeschlossen und gesichert. Seite 5 von 15...
-
Seite 6: Einbau Ins Fahrzeug
Bedienungsanleitung CM10 Einbau ins Fahrzeug Bevor Sie das Funkgerät in ein Fahrzeug einbauen, suchen Sie sich erst einen perfekten Einbauort, an dem Sie das Gerät leicht erreichen und bedienen können, achten Sie aber auch darauf, daß Sie und Ihre Mitfahrer nicht durch das Gerät beeinträchtigt oder gefährdet werden könnten. Benutzen Sie die mitgelieferte Halterung und die Schrauben, um das Gerät sicher und stabil zu befestigen. -
Seite 7: Der Erste Funktionstest
Wenn alles nach Ihren Wünschen funktioniert, können Sie jetzt richtig loslegen :) Frequenz-Tabellen Das Maxon CM10 is trotz seines günstigen Preises ein Gerät, welches sich in die verschiedensten Kanalnormen, die in der EU benutzt werden, umschalten läßt. Beachten Sie hierzu die entsprechenden Vorschriften des Landes, in dem Sie das Gerät benutzen wollen. -
Seite 8: Reset
Bedienungsanleitung CM10 Wenn nichts mehr geht - Reset Um das Gerät in den Auslieferungszustand zu setzen, gehen Sie wie folgt vor: 1) Schalten Sie das Funkgerät aus. 2) Drücken und halten Sie die "Down"-Taste gedrückt und schalten Sie das Gerät dabei ein. 3) Das Europaband "CE"... -
Seite 9: Länderspezifische Einschränkungen
Behörde (D: Bundesnetzagentur, CH: Bakom) nach den aktuellen Gegebenheiten. Nur so können Sie sicherstellen, daß Sie nicht gegen regionale Gesetze oder Vorgaben verstoßen. Der Hersteller oder Verkäufer dieses Maxon-Gerätes übernimmt keine Verantwortung für den gesetzeswidrigen Betrieb in einem versehentlich oder vorsätzlich falsch eingestellten Frequenzband. -
Seite 10: Neueste Informationen Zu Nationalen Besonderheiten
Bedienungsanleitung CM10 Aktuelle Informationen zu diversen Ländern BELGIEN, ENGLAND, SPANIEN UND SCHWEIZ Um dieses Gerät in Belgien, Spanien, England und der Schweiz legal betrieben zu können, brauchen Sie eine entsprechende Genehmigung. Urlauber oder Durchreisende anderer Länder können das Gerät im FM-Modus genehmigungsfrei nutzen. ITALIEN Ausländer und auch Urlauber brauchen für Italien eine entsprechende Funk-Genehmigung. -
Seite 11: Schaltpläne
Bedienungsanleitung CM10 Schaltpläne und Layouts (Diagrams) Seite 11 von 15... - Seite 12 Bedienungsanleitung CM10 Seite 12 von 15...
- Seite 13 Bedienungsanleitung CM10 Seite 13 von 15...
-
Seite 14: Konformitätszeugnis
Bedienungsanleitung CM10 Konformitätserklärung Seite 14 von 15... - Seite 15 Bedienungsanleitung CM10 Seite 15 von 15...
