Aufbau und Steuerung des Konferenzsystems planen
6 | ADN PS

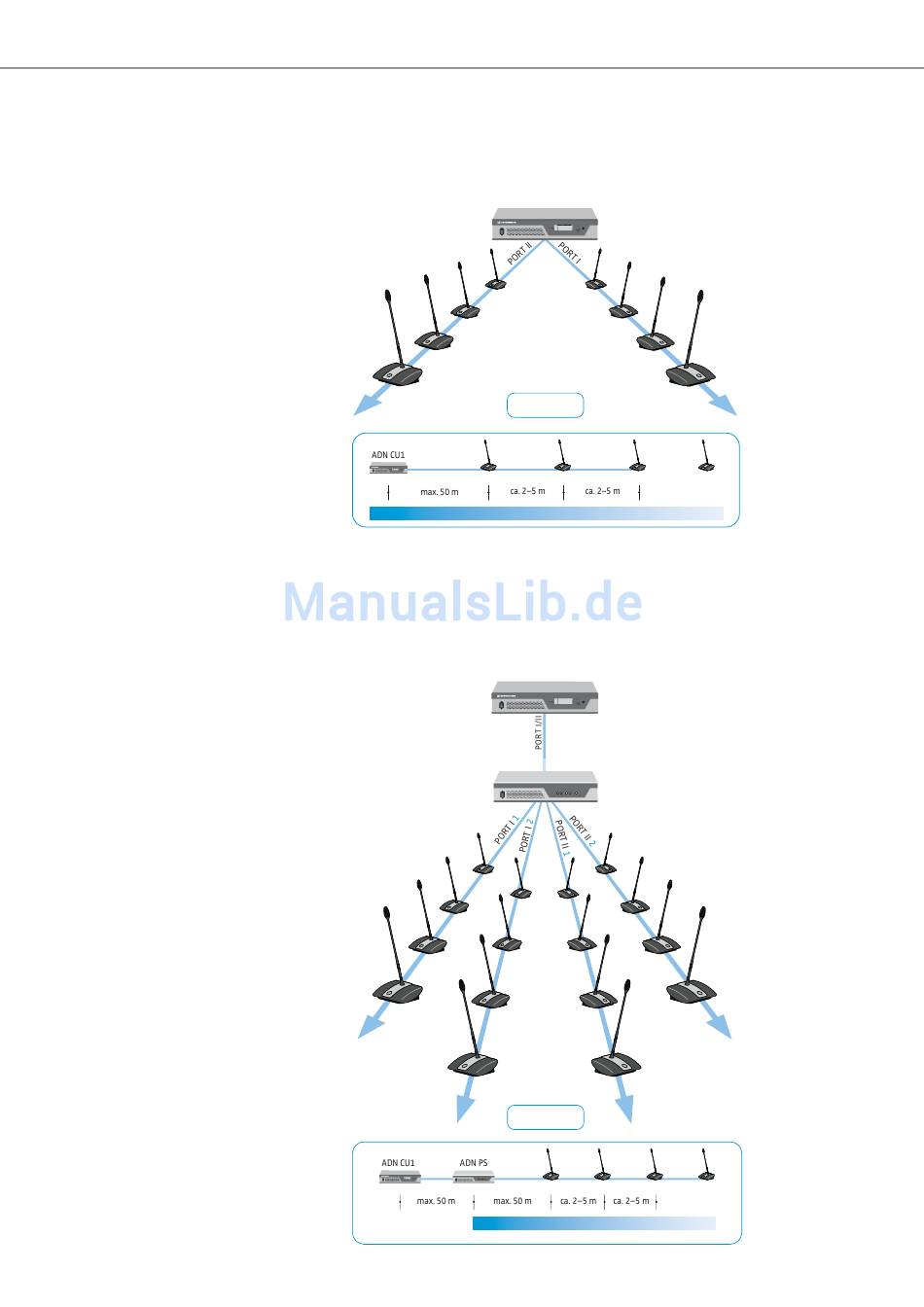

Kleine Konferenz mit einfacher Verkabelung
Für kleine Konferenzen bis ca. 30-40 Sprechstellen benötigen Sie eine Zentral-
einheit ADN CU1 zur Steuerung der Konferenz. Die Sprechstellen werden über zwei
Kabelstränge direkt an der Zentraleinheit angeschlossen.
ADN CU1
ADN CU1
ADN D1/ADN C1
ADN CU1
ESC
1
52,8 V
Große Konferenz mit einfacher Verkabelung
Für den Aufbau des Konferenzsystems mit maximaler Sprechstellenanzahl (bis
400 Sprechstellen sind möglich) benötigen Sie eine Zentraleinheit ADN CU1 zur
Steuerung der Konferenz und weitere Spannungsversorgungen ADN PS für die
Spannungsversorgung der Sprechstellen. Die Sprechstellen werden pro Span-
nungsversorgung ADN PS über vier Kabelstränge angeschlossen.
ADN CU1
ADN CU1
ADN PS (max. 15)
ADN D1/ADN C1
ADN CU1
ESC
52,8 V
ESC
max. 40
2 3
20
...
>35 V
ESC
max. 70
1 2 3 20
...
>35 V
