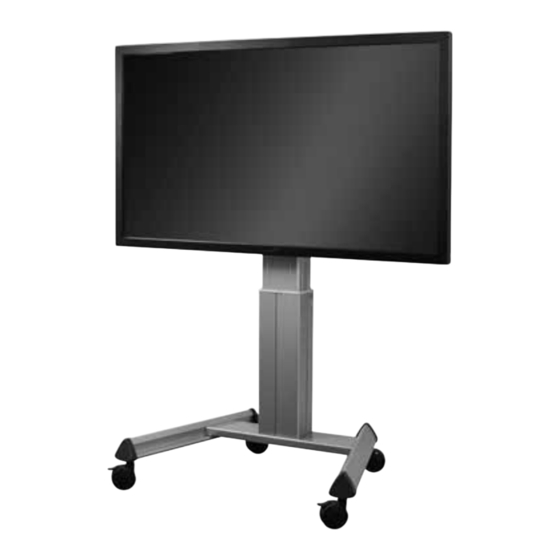

Legamaster e-Screen PTX-6500 Schnellstartanleitung

Full hd led touchscreen monitor
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 8

Quicklinks

Diese Anleitung herunterladen
QUICK
SETUP
GUIDE
e-Screen PTX-6500
Full HD LED touchscreen monitor

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Legamaster e-Screen PTX-6500

Inhaltszusammenfassung für Legamaster e-Screen PTX-6500

  • Seite 1 QUICK SETUP GUIDE e-Screen PTX-6500 Full HD LED touchscreen monitor...

  • Seite 2: Moving And Carrying Notice

    Please retain this Quick setup guide for future reference. Press “” to turn off the monitor completely Please contact Legamaster directly if you have questions on the use of the touch monitor after reading the Setup Guide and User Manual.

  • Seite 3: Package Contents

    2  Package contents Unpacking Do not place monitors on unstable shelves or surfaces. They could collapse and cause damage. Only install the unit on vertical, stable and level surfaces.  The e-Screen is packed in a cardboard box and may be banded to 2 types of custom pallet depending on the number of units Don‘t place objects on the touch monitor.

  • Seite 4: Power Input

    3  Installation Power Input Signal Source Input Power Cord Input Interface The power cord, included, is used to connect the side controls of the LCD monitor and the wall socket. 65” Connect the power cord into main power of the monitor, USB 3.0 “–”...

  • Seite 5: Operating The Monitor

    4  Operating the monitor The side controller of the monitor 6 PIP not available Hot Key for OPS source selection HD-SDI 2 not available 7 SWAP no function 8 P-SOURCE no function 9 MENU Opens the monitor’s on-screen menu system.

  • Seite 6: Adjusting The Volume

    2. Press „Calibration“ 3. A black screen with one red and eight white calibration points appears 4. Tap the red calibration point with your finger or Legamaster Ergonomic Stylus shortly. 5. The cursor will move to the next calibration point. Repeat action 4 and move on to the next indicated calibration point 6.

  • Seite 7: Fcc Compliance Statement

    Reproduction in any manner whatsoever without the written permission of Legamaster International is strictly forbidden. Trademarks used in this text: Legamaster and the Legamaster logo are trademarks of edding AG; Windows is a registered trademark of Microsoft Corporation, Nextwindow is a registered trademark of Nextwindow.

  • Seite 8: Warnhinweise Und Vorsichtsmassnahmen Zur Sicherheit

    Kurzanleitung für spätere Fragen. Schalter auf “O” drücken, um den Monitor ganz auszuschalten. Bitte wenden Sie sich direkt an Legamaster, wenn Sie nach dem Lesen von der Kurzan- leitung und Bedienungsanleitung noch Fra- Wenn das Netzkabel oder der Stecker beschädigt ist oder sich gen zur Nutzung des Touch Displays haben.

  • Seite 9: Sicherheitshinweise Für Die Wandmontage

    2  Lieferumfang Auspacken  Keine ungeeigneten Netzstecker benutzen, da die Gefahr eines Brandes oder Stromschlags besteht.  Der e-Screen ist in einem Karton verpackt und kann - je nach Stellen Sie den Monitor nicht auf instabile Regalböden oder Flächen. Anzahl versandter Geräte - an zwei verschiedenen Arten von Er könnte herunterfallen und dadurch Schäden verursachen.

  • Seite 10: Stromversorgung

    3  Installation Stromversorgung Signal Eingänge Netzkabel Input Interface Das mitgelieferte Netzkabel wird an der Seite des LCD-Monitors angeschlossen und mit der Wandsteckdose verbunden. Schließen 65” Sie das Netzkabel an den Netzanschluss des Monitors an USB 3.0 “–” heißt eingeschaltet on, TOUCH USB “”...

  • Seite 11: Bedienung Des Monitors

    4  Bedienung des Monitors Seitliche Kontrollelemente des Monitors HD-SDI 2 Nicht verfügbar 7 SWAP Keine Funktion 8 P-SOURCE Keine Funktion 9 MENU Öffnet das OSD-Menü des Monitors. Wenn das Menüsystem be- eits geöffnet ist, wird durch Drücken dieser Taste das vorige Untermenü...

  • Seite 12: Auswahl Der Eingangsquelle

    3. Es wird ein schwarzer Bildschirm mit einem roten und acht weißen Kalibrierungspunkten angezeigt. 4. Tippen Sie mit dem Finger oder dem ergonomischen Legamaster Stylus kurz auf den roten Kalibrierungspunkt. 5. Der Cursor bewegt sich anschließend zum nächsten Kalibrierungspunkt. Wiederholen Sie Schritt 4 und setzen Sie den Vorgang beim nächsten angegebenen...

  • Seite 13: Konformität

    Nextwindow. Mac OS X ist ein eingetragenes Warenzeichen von Apple Inc. Alle übrigen in diesem Dokument genannten Marken oder Markennamen beziehen sich entweder auf die Unternehmen, zu denen sie gehören, oder auf deren Produkte. Legamaster International erhebt keinerlei Eigentumsansprüche auf irgendwelche Marken oder Markennamen außer den eigenen.

  • Seite 14: Avertissements Et Consignes De Sécurité

    à télécharger sur Le voyant lumineux Veille/Marche s’éteint. Le moniteur ne peut notre page Internet www.legamaster.be. dès lors plus être allumé ou éteint par la touche POWER de la télécommande (pour allumer et éteindre le moniteur avec la Veuillez conserver ce guide d’installation...

  • Seite 15: Contenu De La Livraison

    2  Contenu de la livraison Déballage Respecter la puissance électrique maximale, ne pas surcharger les prises ou câbles. N’utilisez pas de rallonge pour éviter le risque d’incendie et  L’e-Screen est emballé dans un carton et peut – selon le nombre d’électrocution.

  • Seite 16: Alimentation Électrique

    3  Installation Alimentation électrique Entrées du signal Câble secteur Interface déntrée Le câble secteur fourni se branche sur le côté du moniteur LCD et dans la prise murale. 65” Raccordez le câble secteur à la fiche du moniteur USB 3.0 « –...
  • Seite 17 4  Commande du moniteur Éléments de contrôle latéraux du moniteur 6 PIP Indisponible Touche d‘accès rapide permettant de sélectionner la source OPS HD-SDI 2 Indisponible 7 SWAP Aucune fonction 8 P-SOURCE Aucune fonction 9 MENU Affichage du menu OSD du moniteur. Si le menu est déjà...

  • Seite 18: Commande Tactile

    3. Un écran noir avec un point d‘étalonnage rouge et huit points d‘étalonnage blanc apparaît. 4. Tapotez brièvement le point d‘étalonnage rouge avec le doigt ou le stylet ergonomique Legamaster. 5. Le curseur passera au point d‘étalonnage suivant. Reprenez l‘action 4 et passez au point d‘étalonnage suivant indiqué.

  • Seite 19: Résolution Des Problèmes

    Toute reproduction, sous quelle forme que ce soit, est strictement interdite sauf autorisation écrite de Legamaster International. Les marques utilisées dans ce texte : Legamaster et le logo Legamaster sont des marques de edding AG ; Windows est une marque déposée de Microsoft Corporation, Nextwindow est une marque déposée de Nextwindow.
  • Seite 20  Trek de stekker uit de monitor om het apparaat volledig af te sluiten van de netspanning. www.legamaster.nl of www.legamaster.be. Bewaar deze installatiegids s.v.p. voor Druk op “” om de monitor latere gelegenheden.

  • Seite 21: Veiligheidsmaatregelen Voor Wandbevestiging

    2  Samenstelling van de verpakking Uitpakken Steek de stekker uitsluitend in een 100~240 V-stopcontact. Er kan zich anders brand of een elektrische schok voordoen.  Gebruik geen beschadigde stekkers of ondeugdelijke contacten.  De e-Screen monitor is verpakt in een kartonnen doos en wordt ...
  • Seite 22 3  Installatie Voeding Ingang signaalbron Netspanningssnoer Ingang Interface Door middel van het meegeleverde netspanningssnoer wordt de LCD-monitor aan de zijkant voorzien van netspanning. 65” Steek de stekker in de voedingsingang van de monitor: USB 3.0 “–” betekent netspanning aan, TOUCH USB “”...

  • Seite 23: Displaymodus

    4  Bediening van de monitor Bediening aan zijkant van monitor 6 PIP Niet beschikbaar Sneltoets voor het selecteren van de OPS-bron HD-SDI 2 Niet beschikbaar 7 SWAP Geen functie 8 P-SOURCE Geen functie 9 MENU Opent het menu op het monitorscherm Als het menusysteem al openstaat, wordt...

  • Seite 24: Systeemvereisten

    2. Druk op „Calibration“ (kalibratie). 3. Er wordt een zwart scherm geopend met één rood en acht witte kalibratiepunten. 4. Tik met uw vinger of de ergonomische stylus van Legamaster kort op het rode kalibratiepunt. 5. De cursor beweegt naar het volgende kalibratiepunt. Herhaal stap 4 en ga naar het volgende kalibratiepunt dat wordt aangegeven.

  • Seite 25: Opsporen Van Fouten

    In dit document kunnen ook andere handelsmerken en -namen zijn opgenomen als verwijzing naar de bedrijven die bedoelde merken en namen claimen, of naar hun producten. Legamaster International maakt - afgezien van haar eigen gedeponeerde handelsmerken en -namen - geen verdere aanspraken op...
  • Seite 26 Kurulum Kılavuzu ve Kullanım Kılavuzunu okuduktan sonra dokunmatik ekranın kullanımıyla ilgili yine de sorunuz olursa lü t fen doğrudan Legamaster ile temas Elektrik kablosu ya da fişinin hasar gördü ğ ü ya da ısındığı kurun. durumlarda, ekranï ana elektrik anahtarından kapatın, fişin...

  • Seite 27: Paket Içerikleri

    2  Paket içerikleri Paketinden çıkarma Ekranları oynak rafların ya da yü z eylerin ü z erine koymayın. Dü ş ü p , hasar görebilirler. Sadece sabit ve düz yüzeylerin üzerine kurun.  e-Screen ekran karton bir kutu içerisine paketlenmektedir ve taşınacak ü...
  • Seite 28 3  Montaj Elektrik Girişi Sinyal Kaynağı Girişi Elektrik Kablosu Giriş Arabirimi LCD ekranın kenar kontrol dü ğ melerini ve duvar prizini bağlamak için pakete dahil elektrik kablosu kullanılır. 65” Elektrik kablosunu ekranın ana elektrik girişine bağlayın, USB 3.0 “–” elektrik açık,, Dokunmatik USB “”...
  • Seite 29 4  Ekranï çalıştırma Ekranın kenar kumandası 6 PIP Mevcut değil OPS kaynağını seçmek için Kısa Yol Tuşu HD-SDI 2 Mevcut değil 7 SWAP İşlev yok 8 P-SOURCE İşlev yok 9 MENU Ekran menü sistemini açar. Eğer menü sistemi açıksa, bu düğmeye basıldığında önceki alt menü...

  • Seite 30: Sistem Gereksinimleri

    4. Kırmızı kalibrasyon noktası üzerine parmağınızla ya da Legamaster Ergonomik Stylus kalemiyle kısa süreli dokunun. 5. İmleç bunun üzerine bir sonraki kalibrasyon noktasına geçer. 4. işlem adımını tekrar edin ve belirtilen bir sonraki kalibrasyon noktasına geçin.

  • Seite 31: Sorun Giderme

    Bu belgede kullanılmış olabilecek diğer ticari markalar ve ticari adlar ya markalar ve adlar ü z erinde hak iddia eden tü z el kişiliklere ya da bunların ü r ü n lerine aittir. Legamaster International, kendisine ait olmayan ticari markalar ve ticari...

  • Seite 32: Precauciones E Instrucciones De Seguridad

    Manual del usuario, disponible para des- El indicador de espera/encendido se apagará y no se podrá carga en el sitio web www.legamaster.com. encender ni apagar el monitor usando el botón POWER del mando a distancia. (Para encender o apagar el monitor con el mando a Conserve esta Guía rápida de instalación;...

  • Seite 33: Contenido Del Paquete

    2  Contenido del paquete Desembalaje No introduzca la clavija en un enchufe que no sea de 100~240 V CA. Podría producirse un incendio o una descarga eléctrica.  El monitor e-Screen está embalado en una caja de cartón y  No utilice una clavija dañada o un enchufe desgastado. puede quedar sujeto por dos tipos de palés hechos a medida,  N o introduzca una clavija incompatible, ya que podría en función del número de unidades enviadas.
  • Seite 34 3  Instalación Entrada de corriente Entrada de fuente de señal Cable de alimentación Interfaz de entrada El cable de alimentación, que está incluido, se utiliza para conectar los controles laterales del monitor LCD y la toma 65” de corriente. USB 3.0 Conecte el cable de alimentación a la toma de corriente principal USB 2.0 x 2...

  • Seite 35: Modo De Visualización

    4  Funcionamiento del monitor El controlador lateral del monitor Posición de PIP No disponible DisplayPort Selecciona la fuente de Display- Port No disponible Tecla de acceso rápido a la selec- ción de fuente de HD-SDI 2 No disponible SWAP No se utiliza P-SOURCE No se utiliza...

  • Seite 36: Ajuste Del Volumen

    4. Toque brevemente el punto de calibración rojo con el dedo o con el bolígrafo ergonómico Legamaster 5. El cursor se moverá hasta el siguiente punto de calibración. Repita el paso 4 y vaya al siguiente punto de calibración indicado 6.

  • Seite 37: Solución De Problemas

    2015 Legamaster International B.V. Todos los derechos reservados. Está estrictamente prohibida la reproducción por cualquier tipo de medio sin el consentimiento por escrito de Legamaster International. Marcas registradas utilizadas en este texto: Legamaster y el logo Legamaster son marcas registradas de edding AG; Windows es una marca registrada de Microsoft Corporation;...
  • Seite 38 NOTES...
  • Seite 39 TOUCH ! LET’S GET www.legamaster.com...
  • Seite 40 7240 AC Lochem tel.: (+31) (0)573-713000 fax.: (+31) (0)573-713001 We mak e c o m m u n i c a t i o n v i s i bl e email: info@legamaster.com internet: www.legamaster.com Legamaster, brand of the edding group...
