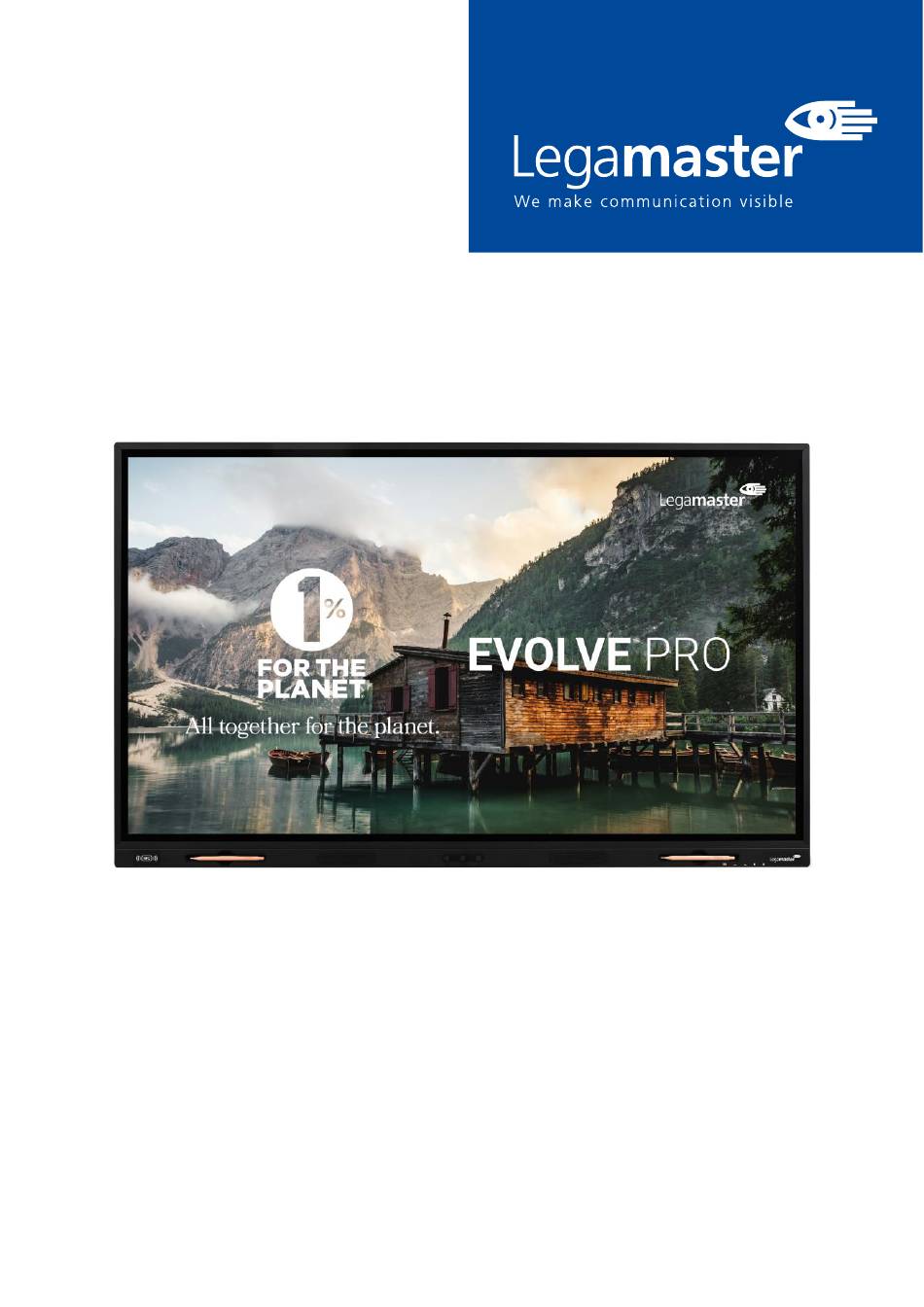

- Seite 1 EVOLVE PRO Touchscreen-Display Integrationshandbuch Integrationshandbuch - Version 1.1...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis 01 PRODUKTSPEZIFIKATIONEN 1.1 Unterstützte Zeitangaben 02 SERIELLE KOMMUNIKATION 2.1 RS-232-VERBINDUNG UND PORTKONFIGURATION 03 TECHNISCHE ZEICHNUNGEN 3.1 EVP-5500 3.1 EVP-6500 3.2 EVP-7500 3.3 EVP-8600 3.3 EVP-9800 3.4 VERPACKUNG Integrationshandbuch - Version 0.1... -
Seite 3: Produktspezifikationen
PRODUKTSPEZIFIKATIONEN 1. PRODUKTSPEZIFIKATIONEN PRODUKTSPEZIFIKATIONEN 98" 55” Bildschirmgröße 65” 75” 86” LED LCD Display-Technologie LED LCD LED LCD LED LCD LED LCD 3840 x 2160 cm Bildschirmauflösung 3840 x 2160 cm 3840 x 2160 cm 3840 x 2160 cm 3840 x 2160 cm 550 cd/m2 Helligkeit 550 cd/m2... -
Seite 4: Unterstützte Timings
PRODUKTSPEZIFIKATIONEN 1.1 UNTERSTÜTZTE TIMINGS HDMI-Timings DP-Zeiten Typ-C-Zeiten 640x480/60Hz 640x480/60Hz 640x480/60Hz 640x480/75Hz 640x480/75Hz 640x480/75Hz 720x576P/50Hz 720x576P/50Hz 720x576P/50Hz 720 x 480P/60 Hz 720 x 480P/60 Hz 720 x 480P/60 Hz 800x600/60Hz 800x600/60Hz 800x600/60Hz 800x600/75Hz 800x600/75Hz 800x600/75Hz 1024x768/60Hz 1024x768/60Hz 1024x768/60Hz 1024x768/75Hz 1024x768/75Hz 1024x768/75Hz 1280x960/60Hz 1280x960/60Hz 1280x960/60Hz... -
Seite 5: Serielle Kommunikation
SERIELLE KOMMUNIKATION 2. SERIELLE KOMMUNIKATION Das Display verwendet ein einfaches textbasiertes Steuerprotokoll, um Anfragen von Steuergeräten entgegenzunehmen und Antworten auf solche Geräte zu geben. In diesem Abschnitt wird beschrieben, wie Steuernachrichten über eine serielle Verbindung zwischen dem Display und einem Automatisierungs- /Steuerungssystem oder einem PC gesendet werden, auf dem ein Terminal-Emulationsprogramm wie Windows®... - Seite 6 SERIELLE KOMMUNIKATION Tastaturbefehle für die Fernbedienung Modus Code Beschreibung FERNBEDIENUNGS-TASTE 0 02 4B 45 59 3A 30 30 30 03 Fernbedienung Schlüssel 0 FERNBEDIENUNGS-TASTE 1 02 4B 45 59 3A 30 30 31 03 Fernbedienung Schlüssel 1 FERNBEDIENUNG SCHLÜSSEL 02 4B 45 59 3A 30 30 32 03 Fernbedienung Schlüssel 2 FERNBEDIENUNG SCHLÜSSEL 02 4B 45 59 3A 30 30 33 03...
- Seite 7 SERIELLE KOMMUNIKATION e-Screen-Steuerbefehle Modus Code Beschreibung 02 42 4C 54 3A 30 30 30 03 CMD BLU AUS Befehl zum Ausschalten der Hintergrundbeleuchtung 02 42 4C 54 3A 30 30 31 03 CMD BLU AUF Befehl "Hintergrundbeleuchtung einschalten" CMD SET VOL Stellen Sie die Lautstärke auf 001 ein, z.
-
Seite 8: Technische Zeichnungen
TECHNISCHE ZEICHNUNGEN 3.1 EVP-5500 Integrationshandbuch - Version 0.1... -
Seite 9: Evp-6500
TECHNISCHE ZEICHNUNGEN 3.2 EVP-6500 Integrationshandbuch - Version 0.1... -
Seite 10: Evp-7500
TECHNISCHE ZEICHNUNGEN 3.3 EVP-7500 Integrationshandbuch - Version 0.1... -
Seite 11: Evp-8600
TECHNISCHE ZEICHNUNGEN 3.3 EVP-8600 Integrationshandbuch - Version 0.1... -
Seite 12: Evp-9800
TECHNISCHE ZEICHNUNGEN 3.3 EVP-9800 Integrationshandbuch - Version 0.1... -
Seite 13: Beschreibung
TECHNISCHE ZEICHNUNGEN Artikel Beschreibung Bildschirm Antistatischer Beutel EPE-Kissen-Unterseite EPE Cushion Top Tablett aus Pappe 3.4 VERPACKUNG Eckplatte Zubehör-Tasche Karton Karton-Schloss 4 - 6 EVP-5500 Produktabmessungen 1271x781x83 (mm) Abmessungen der Verpackung 1395x875x190 (mm) Nettogewicht 26 (kg) Bruttogewicht 33,3 (kg) EVP-6500 Produktabmessungen 1490x905x84 (mm) Abmessungen der Verpackung...
