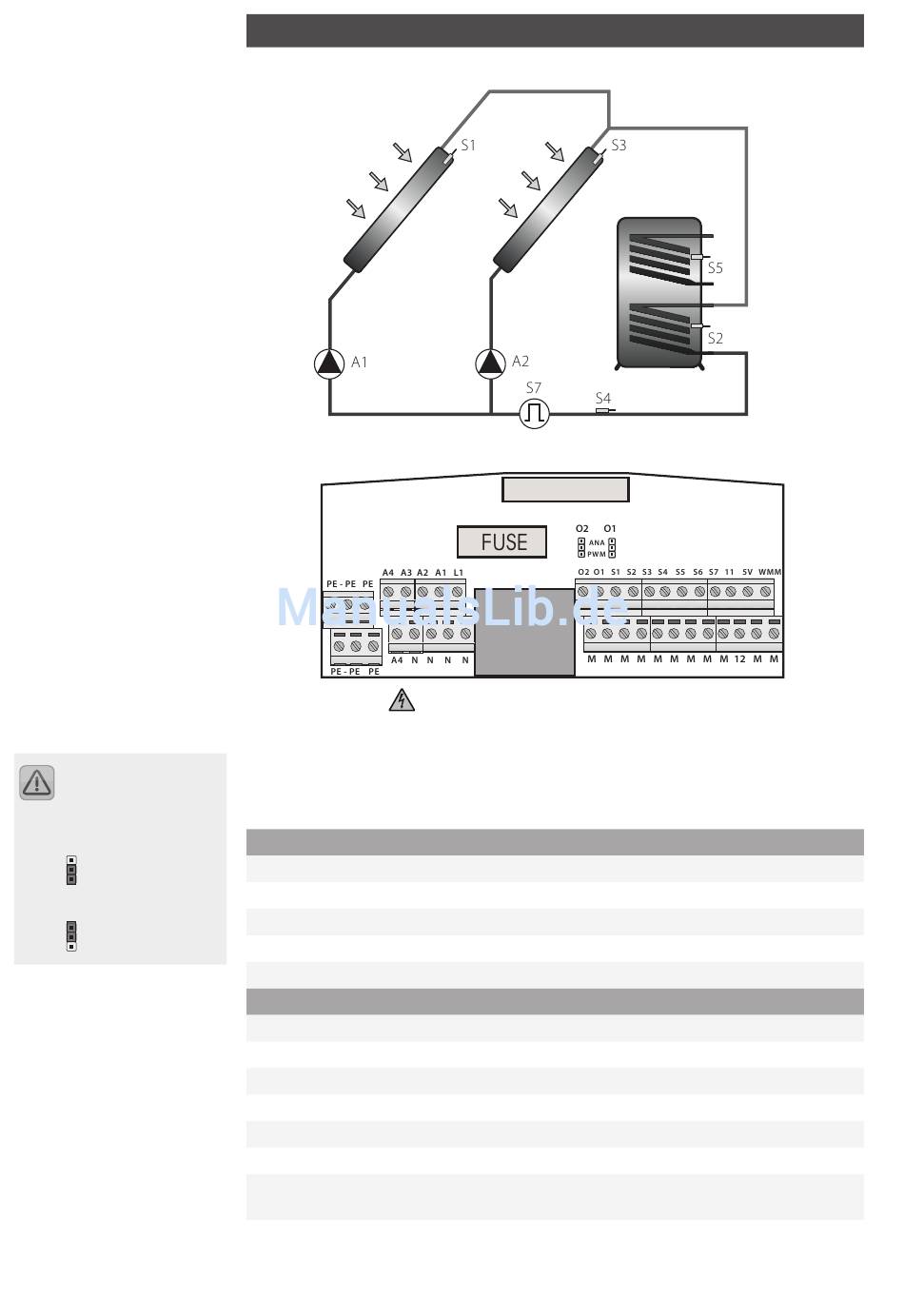

6.5 Schema 4: 2 Kollektoren, 1 Speicher mit 2 Pumpen

230-Anschlüsse
L Phase Netz
N Neutralleiter - Netz und Ausgänge
A1 Solarkreispumpe 1 (Schaltausgang 1)
A2 Solarkreispumpe 2 (Schaltausgang 2)
A3 Freier Regler (Schaltausgang 3)
Fühleranschlüsse
S1 Kollektorfeld 1
S2 Speicher unten
S3 Kollektorfeld 2
S4 Kollektor - Rücklauf
S5 Optional: Kühlen od. Heizen od. Temp.differenzregler
S6 Option: Freier Regler; sonst Temperaturanzeige
11-12
Option: Grundfos Sensor (11=Flow, 12=Temperatur)
5V-M
WMM Option: Durchflusszähler
