SOLAREG II BASIC Betriebsanleitung
Verwandte Anleitungen für SOLAREG II BASIC
Inhaltszusammenfassung für SOLAREG II BASIC

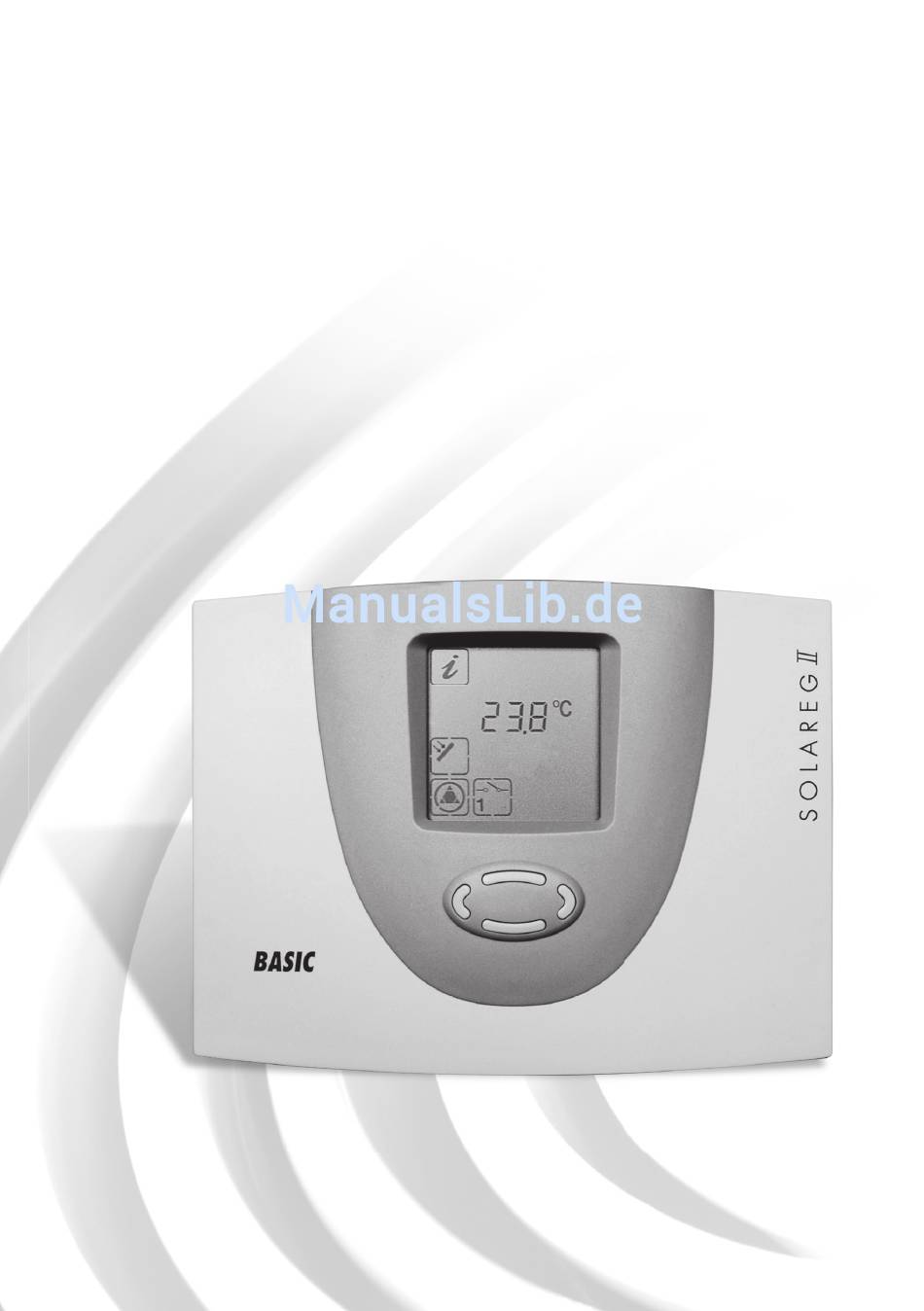

- Seite 1 Betriebsanleitung Betriebsanleitung Solareg II BASIC Mikrocontrollergesteuerte Temperaturdifferenzregler für thermische Solaranlagen...
-
Seite 2: Inhaltsverzeichnis
7.2.1 Kollektorschutz Vorgehensweise 7.2.2 Rückkühlen (Urlaubsschaltung) Prüfen / 7.2.3 Anlagenschutz Kontrollieren Anlagenüberwachung 8.1 Fühlerüberwachung 8.2 Durchfl ussüberwachung Behebung von Störungen 9.1 Störungen mit Fehlermeldung 9.2 Störungen ohne Fehlermeldung 10 Technische Daten SOLAREG II 11 Widerstandstabelle PT1000 12 Garantiebestimmungen 13 Konformitätserklärung... -
Seite 3: Einsatzgebiet / Merkmale Des Gerätes
Verbrennungen! Vorsicht bei der Montage der Temperaturfühler! bestimmungen einzuhalten. bestimmungen einzuhalten. Montieren Sie SOLAREG II so, dass z.B. durch Wärmequellen keine für das Gerät unzulässigen Betriebstemperaturen (>50°C) verursacht werden. Aus Sicherheitsgründen darf die Anlage nur zu Testzwecken im Handbetrieb verbleiben. -
Seite 4: Gerätemontage
Gerätemontage Der Regler darf nur in Der Regler darf nur in trockenen, nicht explosi- trockenen, nicht explosi- 3.1 Öff nen des Gerätes onsgefährdeten Räumen onsgefährdeten Räumen installiert werden. Eine Montage installiert werden. Eine Montage Vor dem Öff nen unbedingt die Netzspannung trennen und gegen Wiederein- auf brennbarem Untergrund ist auf brennbarem Untergrund ist schalten sichern! Das Gehäuseoberteil ist über zwei Rastungen mit dem Unterteil... -
Seite 5: Anschlüsse
Der Schaltausgang (A1) ist elektronischer 230V~ Schließer. Werden potential- freie Kontakte benötigt, steht dafür entsprechendes Zubehör zur Verfügung 3.4 Anschluss Temperaturfühler Die Geräte SOLAREG II BASIC arbeiten mit präzisen Platin-Temperatur fühlern vom Typ PT1000. Es sind 2 Fühler notwendig, Fühler 3 ist optional. Montage / Verkabelung der Temperaturfühler: Montieren Sie die Fühler am Kollektor und Speicher. -
Seite 6: Bedienung
4.2 Bedienung Die Bedienung der Regler SOLAREG II erfolgt komfortabel und einfach mit vier Bedientasten. Mit den Bedientasten können Sie: Anzeigewerte abrufen Geräteeinstellungen vornehmen Die Grafi ksymbole der Anzeige führen Sie auf einfache Weise durch die Be- dienstruktur. Die Bedientasten haben folgende Funktionen:... -
Seite 7: Menü „Programmieren
5.2 Menü „Programmieren“ Im Menü Programmieren werden die Betriebsparameter angezeigt und können bei Bedarf geändert werden. Die voreingestellten Werte erlauben in der Regel einen problemlosen Betrieb der Anlage. Anzeige Werte- Typ. Ein- Aktuelle Bedeutung z.B. Bereich stellung Einstellung Speicher: zulässige Maxi- 15 –... -
Seite 8: Anlagenschema
Anlagenschema 1 Kollektor, 1 Speicher 230-Anschlüsse Phase Netz Neutralleiter - Netz und Ausgänge Solarkreispumpe (Schaltausgang 1) Fühleranschlüsse Kollektorfühler Speicher unten Allgemeine Temperaturmessstelle... -
Seite 9: Regelfunktionen
Regelfunktionen 7.1 Allgemeine Regelfunktionen Der Regler vergleicht die Temperaturen der verschiedenen Messstellen und führt eine optimale Beladung der Speicher durch. Wenn die Kollektortemperatur grö- ßer als die Speichertemperatur ist wird die Solarkreispumpe eingeschaltet. Über- wachungs- und Schutzfunktionen ermöglichen einen sicheren Betrieb. 7.1.2 Drehzahlregelung Der Ausgang A1 kann drehzahlgeregelt betrieben werden. -
Seite 10: Anlagenschutz
7.2.3 Anlagenschutz Zum Schutz der Komponenten wird die Solarkreispumpe abgeschaltet wenn die Kollektorschutztemperatur (siehe 7.2.2) um 10K überschritten wird. Fällt die Temperatur unter diese Temperatur nimmt der Regler erneut seinen normalen Betrieb auf. Die Funktion ist immer aktiv. Anlagenüberwachung Bei Auftreten eines Fehlers wird grundsätzlich das blinkende - Symbol ange- zeigt. -
Seite 11: Behebung Von Störungen
Behebung von Störungen Bei Anlagenstörungen müssen grundsätzlich zwei Kategorien unterschieden werden: Störungen, die vom Regler selbst erkannt werden und deshalb gemeldet werden können Störungen, die nicht vom Regler gemeldet werden können 9.1 Störungen mit Fehlermeldung Fehlerdarstellung mögliche Ursachen Maßnahmen in der Anzeige Fühlerleitung Leitung prüfen unterbrochen... -
Seite 12: Störungen Ohne Fehlermeldung
9.2 Störungen ohne Fehlermeldung Fehler, die die 230V/AC – Fehler, die die 230V/AC – Netzspannung betreff en, Netzspannung betreff en, Störungen und Fehlfunktionen, die nicht angezeigt werden, können Sie anhand dürfen ausschließlich vom dürfen ausschließlich vom der nachfolgenden Tabelle prüfen und mögliche Ursachen und deren Fehlerquel- Fachmann behoben werden! Fachmann behoben werden! le ermitteln. -
Seite 13: Technische Daten Solareg
10 Technische Daten SOLAREG II Gehäuse Änderungen im Sinne des Änderungen im Sinne des 100% recyclingfähiges ABS-Gehäuse für technischen Fortschrittes technischen Fortschrittes Material Wandmontage vorbehalten! vorbehalten! Maße L x B x T in mm, Gewicht 175 x 134 x 56; ca. 360 g... -
Seite 14: Garantiebestimmungen
12 Garantiebestimmungen Die Regelgeräte SOLAREG II werden sorgfältig gefertigt und auf einem automa- tischen Testplatz geprüft. Sollten Störungen auftreten, prüfen Sie zuerst, ob Be- dienungs- / Einstell- oder Anlagenfehler vorliegen. Weiterhin sind die Anschlüsse von Pumpe und Temperaturfühlern zu überprüfen.
