SOLAREG II VISION plus HE+ Betriebsanleitung
Verwandte Anleitungen für SOLAREG II VISION plus HE+
Inhaltszusammenfassung für SOLAREG II VISION plus HE+

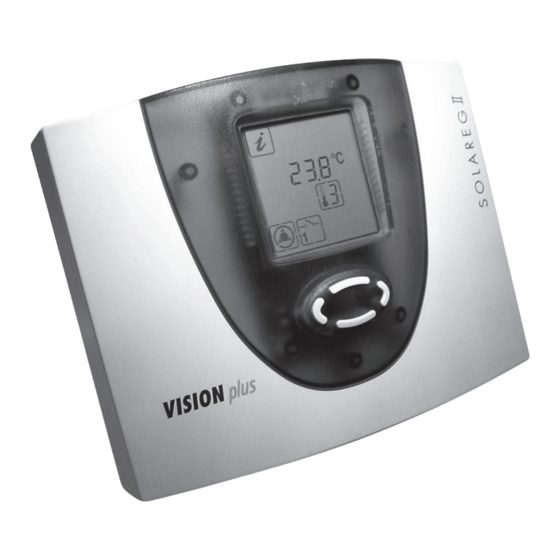

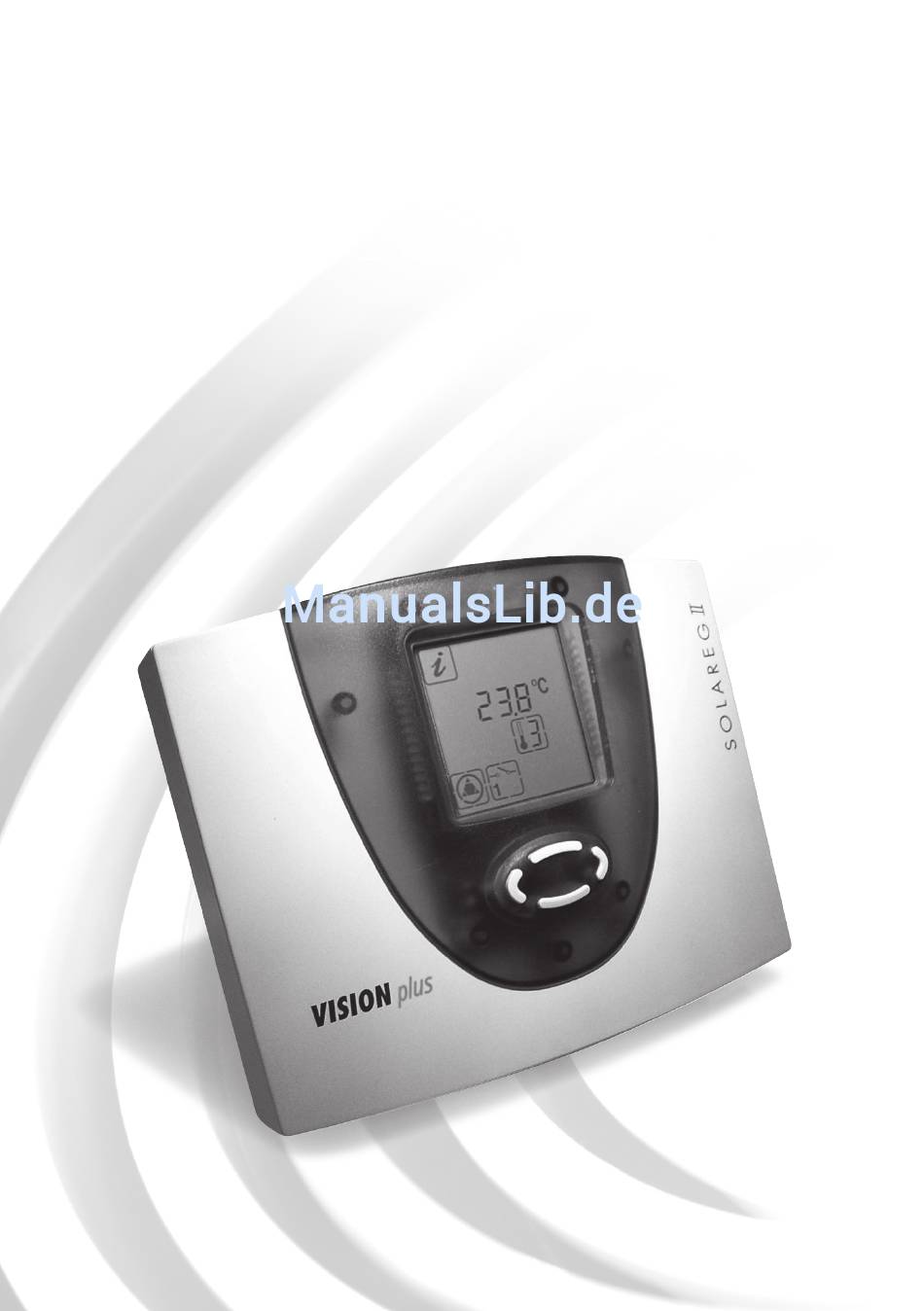

- Seite 1 Betriebsanleitung Solareg II VISION plus HE+ Mikrocontrollergesteuerte Temperaturdifferenzregler für thermische Solaranlagen...
-
Seite 2: Inhaltsverzeichnis
Erläuterung der Inhalt Grafiksymbole Einsatzgebiet / Merkmale des Gerätes 1.1 Einsatzgebiet Achtung! 1.2 Gerätemerkmale Symbol weist auf Sicherheitshinweise mögliche Gefahren Gerätemontage und Fehler hin 3.1 Öffnen des Gerätes Achtung 230V~ 3.2 Wandmontage Spannung! 3.3 Anschlüsse Symbol weist auf 3.4 Anschluss Temperaturfühler Gefahren durch Kurzbezeichnungen und Bedienung hohe lebensgefähr-... -
Seite 3: Einsatzgebiet / Merkmale Des Gerätes
Einsatz in trockenen Räumen, im Wohn-, Geschäfts- sowie Gewer- bebereich vorgesehen. Nicht verwendungsgemäßer Einsatz ist anhand der gel- tenden Vorschriften vor Inbetriebnahme zu prüfen. 1.2 Gerätemerkmale Die Reglergeneration Solareg II Vision plus HE+ verfügt über folgende Ausstat- tungsmerkmale: Intuitive Bedienmenüs mit grafischen Symbolen und vier Bedientasten ■... -
Seite 4: Gerätemontage
Kabeln oder an den angeschlossenen Pumpen und Ventilen erkennbar, darf die Anlage nicht in Betrieb gesetzt werden. Gerätemontage Der Regler darf nur in trockenen, nicht explosi- onsgefährdeten Räumen 3.1 Öffnen des Gerätes installiert werden. Eine Montage Vor dem Öffnen unbedingt die Netzspannung trennen und gegen Wiederein- auf brennbarem Untergrund ist schalten sichern! Das Gehäuseoberteil ist über zwei Rastungen mit dem Unterteil nicht zulässig... -
Seite 5: Anschlüsse
3.3 Anschlüsse Für die 230V-Anschlüsse müssen Sie folgende Punkte beachten: ■ Bei festem Netzanschluss muss die Netzversorgung für den Regler außerhalb des Reglers über einen Schalter unterbrochen werden können. Bei Netzanschluss mittels Kabel und Schutzkontaktstecker kann dieser Schal- ter entfallen. Die Regler sind für den Betrieb am 230V/50Hz Netz bestimmt. -
Seite 6: Bedienung
4.2 Bedienung Die Bedienung der Vision plus HE erfolgt komfortabel und einfach mit vier Be- dientasten. Mit den Bedientasten können Sie: Anzeigewerte abrufen ■ Geräteeinstellungen vornehmen ■ Die Grafiksymbole der Anzeige führen Sie auf einfache Weise durch die Be- dienstruktur. Die Bedientasten haben folgende Funktionen: Bedientasten Funktion Beschreibung... -
Seite 7: Menü „Programmieren
Anzeige Rücksetzen Bedeutung z.B. möglich 35 °C Temperaturdifferenzregler Wärmeabnehmer nein Frostschutzfühler (T1 – T6 einstellbar) Anzei- 25 °C ge allgemeine Temperaturmessstelle (T6) nein (ausgeblendet, wenn nicht angeschlossen) Betriebsstunden für Laden Speicher 1234 h Rücksetzbar auf 0 h Energieertrag für Speicher 927 kWh Rücksetzbar auf 0 kWh 5.2 Menü... -
Seite 8: Menü „Handbetrieb
Anzeige Werte- Typ. Ein- Aktuelle Bedeutung z.B. Bereich stellung Einstellung Zeitfenster 1(2,3): 0:00 0:00 – 23:59 0:00 Start 1(2,3) Zeitfenster 1(2,3): 23:59 0:00 – 23:59 23:59 Stop 1(2,3) Zeitfenster 1(2,3): Start 6:00 0:00 – 23:59 6:00 für Röhrenkollek- torfunktion Zeitfenster 1(2,3): Stop 20:00 0:00 –... - Seite 9 Anzeige Werksein- Aktuelle Bedeutung Werte bereich stellung Einstellung Zeile Wert Rückkühlfunktion 0 = aus (nur, wenn 0 = aus 1 = ein Kollektorschutz ein) Rückkühl- 7 40 °C 30 – 90°C 40°C temperaturspeicher Energie ertragsmessung 0 = aus DFG = Durchflussgeber 1 = DFG 0 = aus VFS = Grundfossensor...
-
Seite 10: Anlagenschemen
Anlagenschemen Die Betriebssicherheit des Reglers/Anlage ist nur bei 6.1 Schema 0: 1 Kollektor, 1 Speicher bestimmungsgemäßer Verwen- dung und fehlerfreier Verdrah- tung gewährleistet. Nichtbeach- tung der Anschlussschemen und der Sicherheitshinweise kann eine Gefährdung für Personen und Pumpe/Anlage zur Folge haben. Dabei sind auch die Vorschriften und Warnhinweise der Pumpenhersteller zu beach- ten. - Seite 11 6.2 Schema 1: 1 Kollektor, 2 Speicher, Pumpe-Ventil Typ1: Ein Kollektor, zwei Speicher mit Dreiwegeventil: A2 = Aus: ■ Das Ventil muss die Verbindung zwischen Kollektor und Speicher 1 herstellen. Hinweise zur Installati- on von Typ 1 und Typ 3 mit Dreiwegeventil:Die angege- benen Hydraulikschemata sind Vorschläge.
-
Seite 12: Schema 2: 1 Kollektor, 2 Speicher Mit 2 Pumpen
6.3 Schema 2: 1 Kollektor, 2 Speicher mit 2 Pumpen Alternativschema: Auswahl erfolgt über die Steckbrücke auf der Anschlussbaugruppe. Position PWM: 230-Anschlüsse Phase Netz Neutralleiter - Netz und Ausgänge Position ANA: Solarkreispumpe (Schaltausgang 1) Pumpe (Schaltausgang 2) Freier Regler (Schaltausgang 3) Fühleranschlüsse Kollektorfühler Speicher 1 unten... - Seite 13 6.2 Schema 3: 2 Kollektoren, 1 Speicher, Pumpe-Ventil Typ 3: Zwei Kollektoren ein Speicher mit Drei- wegeventil: A2 = Aus: ■ Das Ventil muss die Verbindung zwischen Kollektor1 und Spei- cher herstellen. Hinweise zur Installati- on von Typ 1 und Typ 3 mit Dreiwegeventil:Die angege- benen Hydraulikschemata sind Vorschläge.
-
Seite 14: Schema 4: 2 Kollektoren, 1 Speicher Mit 2 Pumpen
6.5 Schema 4: 2 Kollektoren, 1 Speicher mit 2 Pumpen Auswahl erfolgt über die Steckbrücke auf der Anschlussbaugruppe. Position PWM: 230-Anschlüsse Phase Netz Neutralleiter - Netz und Ausgänge Position ANA: Solarkreispumpe 1 (Schaltausgang 1) Solarkreispumpe 2 (Schaltausgang 2) Freier Regler (Schaltausgang 3) Fühleranschlüsse Kollektorfeld 1 Speicher unten... -
Seite 15: Regelfunktionen
Regelfunktionen 7.1 Allgemeine Regelfunktionen Der Regler vergleicht die Temperaturen der verschiedenen Messstellen und führt eine optimale Beladung der Speicher durch. Wenn die Kollektortemperatur grö- ßer als die Speichertemperatur ist, wird die Solarkreispumpe eingeschaltet. Über- wachungs- und Schutzfunktionen ermöglichen einen sicheren Betrieb. 7.1.1 Zweispeichersysteme (Schema 1 und 2) Zweispeichersysteme können zum Beispiel sein: zwei getrennte Speicher... -
Seite 16: Standard 230V Ac Pumpen
7.1.2.1 Standard 230V AC Pumpen Die Betriebssicherheit des Reglers/Anlage ist nur bei 230V Blockmodulation bestimmungsgemäßer Verwen- dung und fehlerfreier Verdrah- Schaltausgang A1 und Schaltausgang A2 (wenn nicht als Ventil vorgesehen) tung gewährleistet. Nichtbeach- werden Drehzahlgesteuert. tung der Anschlussschemen und der Sicherheitshinweise kann Menü... -
Seite 17: Ansteuerung Der Solarkreispumpe Mit Pwm Signal
Ansteuerung der Solarkreispumpe mit PWM Signal Auswahl erfolgt über die Der Regler gibt am Anschluss O1 ein PWM-Signal zur Steuerung von PWM-Pum- Steckbrücke auf der pen aus (Steckbrückeposition PWM). Anschlussbaugruppe. Grundfrequenz = 2 kHz, ca. 12V, ca. 5mA Position PWM: t in µs PW M = 25 % - PWM Ansteuerung nicht invertiert... -
Seite 18: Pwm Ansteuerung Invertiert
- PWM Ansteuerung invertiert PWM-Ansteuerung invertiert: Solldrehzahl 0-100% entspricht PWM 100-0% Menü „Grundeinstellung“ Anzeige Bedeutung Werte bereich Werksein- stellung Zeile Wert Art der Pumpen- 2 = HE Pumpe: Analog oder PWM ansteuerung - Ansteuerung invertiert Art der Pumpen- 2 = HE Pumpe: Analog oder PWM ansteuerung - Ansteuerung invertiert Reglerausgang... -
Seite 19: Freier Regler
7.1.4 Freier Regler Die Funktion liegt auf dem Ausgang 3 und kann mit folgeden Funktionen belegt werden. Kühlen ■ Heizen ■ Differenzregler ■ Der Temperaturfühler für die Temperaturquelle kann frei gewählt werden. Kühlen Überschreitet die gemessene Temperatur den Sollwert wird der Ausgang A3 ein- geschaltet bis die gemessene Temperatur den Sollwert - Hysterese unterschreitet. - Seite 20 Menü „Programmieren“ Anzeige Bedeutung Werte- Typische bereich Einstellung Einschalttemperatur der 20 – 90°C 40°C min 40 °C Funktion Heizen Hysterese der Funktion Heizen 1 – 30K dT 10 K min 0:00 Zeitfenster 1(2,3): 0:00 – 23:59 0:00 1(2,3) Start max 23:59 Zeitfenster 1(2,3): 0:00 –...
-
Seite 21: Röhrenkollektor- Oder Startfunktion
7.1.5 Röhrenkollektor- oder Startfunktion Ist die Funktion aktiv, wird unabhängig von der tatsächlichen Kollektortempera- tur die Solarkreispumpe über ein Zeitfenster gestartet. Damit gelangt das Medi- um an die Messstelle für die Kollektortemperatur. Menü „Grundeinstellung“ Einstellungen und Verän- Anzeige Bedeutung Werte- Werks- derungen in diesem Menü... -
Seite 22: Anlagenschutz
7.2.3 Anlagenschutz Zum Schutz der Komponenten wird die Solarkreispumpe abgeschaltet, wenn die Kollektorschutztemperatur (siehe 7.2.2) um 10K überschritten wird. Fällt die Temperatur unter die Kollektorschutztemperatur wird die Solarkreispum- pe eingeschaltet. Die Funktion ist immer aktiv. 7.2.4 Frostschutz Die Funktion muss dann aktiviert werden, wenn Wasser oder Glykolgemisch einfrieren kann. -
Seite 23: Anlagenüberwachung
Anlagenüberwachung Bei Auftreten eines Fehlers wird grundsätzlich das blinkende - Symbol ange- zeigt. 8.1 Fühlerüberwachung Die angeschlossenen Fühler und Fühlerleitungen werden auf Unterbrechung und Kurzschluss überwacht. Fehler werden durch das - Symbol angezeigt. Durch Auf- oder Abblättern im Info-Menü finden Sie die Fehlerquelle. 8.2 Durchflussüberwachung Die Regler sind so programmiert, dass ein gestörter Durchfluss, z.B. -
Seite 24: Behebung Von Störungen
Behebung von Störungen Bei Anlagenstörungen müssen grundsätzlich zwei Kategorien unterschieden werden: Störungen, die vom Regler selbst erkannt werden und deshalb gemeldet ■ werden können Störungen, die nicht vom Regler gemeldet werden können ■ 9.1 Störungen mit Fehlermeldung Fehlerdarstellung mögliche Ursachen Maßnahmen in der Anzeige Fühlerleitung... -
Seite 25: Störungen Ohne Fehlermeldung
9.2 Störungen ohne Fehlermeldung Fehler, die die 230V/AC – Netzspannung betref- Störungen und Fehlfunktionen, die nicht angezeigt werden, können Sie anhand fen, dürfen ausschließlich vom der nachfolgenden Tabelle prüfen und mögliche Ursachen und deren Fehlerquel- Fachmann behoben werden! le ermitteln. Ist anhand der Beschreibung die Störungsbehebung nicht möglich, müssen Sie sich an den Lieferanten bzw. -
Seite 26: Technische Daten
10 Technische Daten Autonomer elektronischer Temperaturdifferenzregler, Dauerbetrieb Änderungen im Sinne des 100% recyclingfähiges ABS-Gehäuse für technischen Fortschrittes Material Wandmontage vorbehalten! Maße L x B x T in mm, Gewicht 175 x 134 x 56; ca. 360 g Schutzart IP20 nach DIN 40050, EN 60529 Betriebsspannung AC 230 Volt, 50 Hz, -10 –... -
Seite 27: Garantiebestimmungen
12 Garantiebestimmungen Die Regelgeräte Vision plus HE werden sorgfältig gefertigt und auf einem auto- matischen Testplatz geprüft. Sollten Störungen auftreten, prüfen Sie zuerst, ob Bedienungs- / Einstell- oder Anlagenfehler vorliegen. Weiterhin sind die Anschlüs- se von Pumpe und Temperaturfühlern zu überprüfen. Die PROZEDA GmbH leistet nach folgenden Bestimmungen Gewähr für die Dauer von 24 Monaten ab dem Kaufdatum. - Seite 28 Bedienungsanleitung für SOLAREG II VISION plus HE+ 1332BED005-11A-E, Stand 05/2015...
