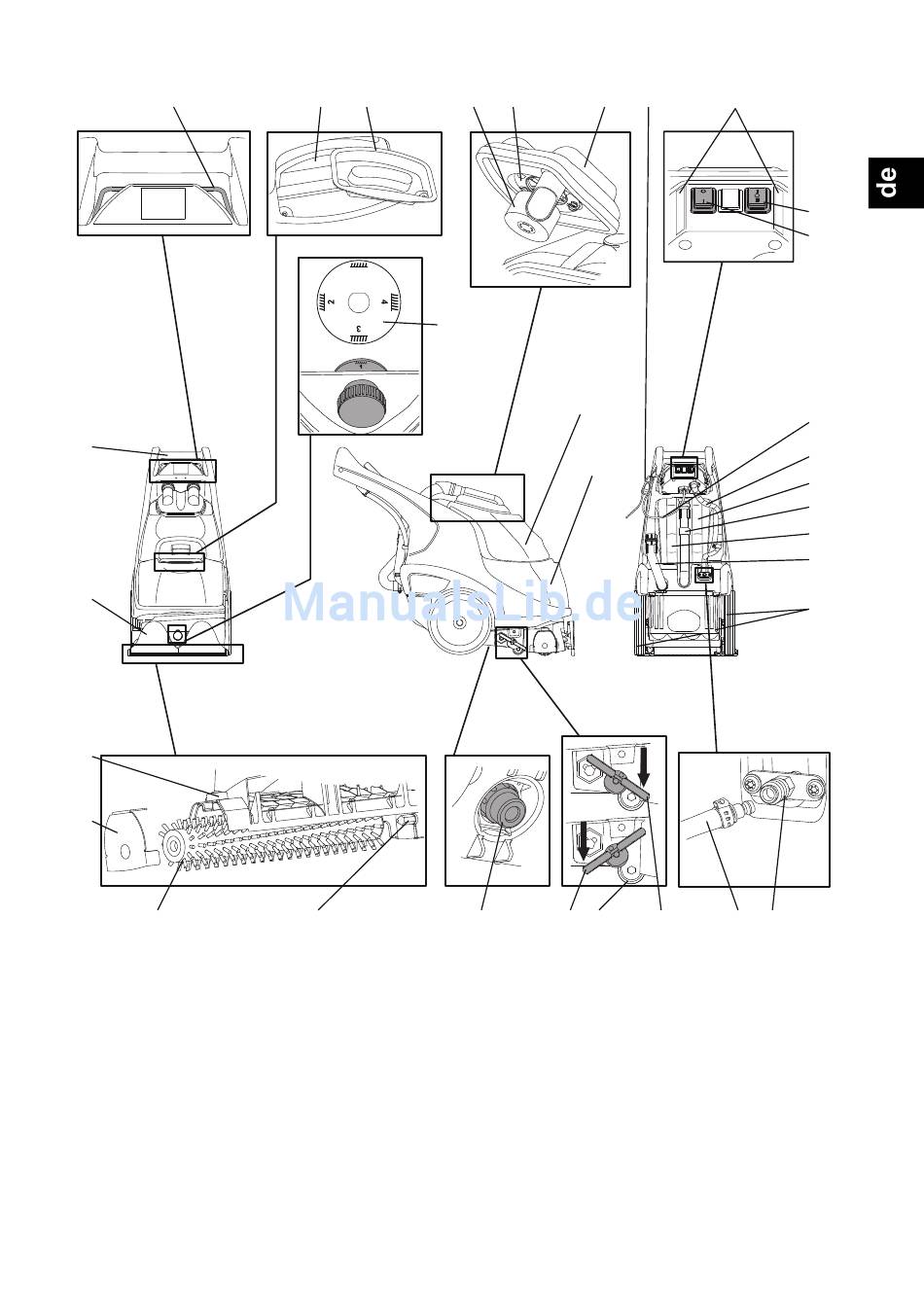

Aufbauübersicht
32
1
2
3
4
5
1
Führungsgriff
2
Saugdüse
3
Dreikantgriff zur Entriegelung der Bürstenhalterung
4
Deckel Bürstengehäuse und Bürstenhalterung
5
Walzenbürste
6
Zentriersechskant für Bürste
7
Filter Frischwassertank
8
Fusspedal in Parkposition (Saugdüse und Walzenbürste oben)
9
Stützwalze
10 Fusspedal in Arbeitsposition (Saugdüse und Walzenbürste
unten)
11 Zusatz-Entleerschlauch für Frischwassertank (Handtool optional)
12 Steckkupplung (Zusatz-Entleerschlauch und Handzubehör)
13 Transporträder
14 Entleerschlauch Frischwasser (blauer Deckel)
15 Saugschlauch Schmutzwasser
16 Entleerschlauch Schmutzwasser
17 Saugschlauch Frischwassertank
18 Kabelführung
19 Netzkabel
31
30
28
1
29
6
7
20 Hauptschalter (Ein = I /Aus = 0)
21 Funktionsschalter ( I= Encapsulation, 0= nur Bürste,
22 Funktionserklärung
23 Kabelzugentlastung
24 Schmutzwassertank
25 Frischwassertank
26 Deckel Schmutzwassertank
27 Saugfilter
28 Schwimmer
29 Verstellung Bürstenhöhe
30 Deckel Frischwassertank
31 Füllstand Anzeige
32 Schalthebel (Bürstenmotor Ein/Aus)
27
26
23
25
24
8
9
10
II= Sprühextrahieren)
22
21
20
19
18
17
16
15
14
13
11 12
33
