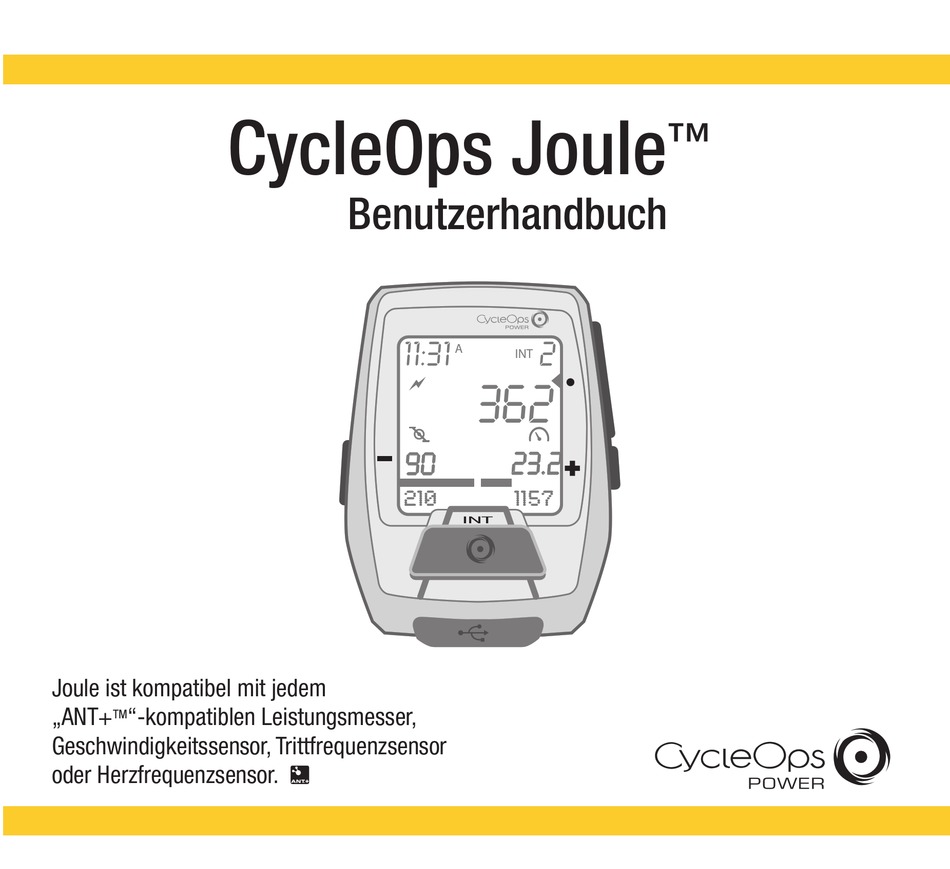

- Seite 1 CycleOps Joule ™ Benutzerhandbuch 11:31 23.2 1157 Joule ist kompatibel mit jedem „ANT+ “-kompatiblen Leistungsmesser, Geschwindigkeitssensor, Trittfrequenzsensor oder Herzfrequenzsensor.
- Seite 2 Marken der jeweiligen Inhaber sein. Änderungen Saris Cycling Group, Inc. behält sich das Recht vor, Verbesserungen und/oder Aktualisierungen an den hier beschriebenen Produkten ohne Vorankündigung vorzunehmen. Connect your Joule with ANT+ heart rate monitors or bike sensors. For a complete listing of ANT+ certified products and their specific interoperability, visit the ANT+ product directory.
- Seite 3 INHALTSVERZEICHNIS KAPITEL KAPITEL 1. ERSTE SCHRITTE 6. FAQ & FEHLERBEHEBUNG Auspacken Kompatibilität Fehlerbehebung Installation Batterie 7. VORSICHTSMASSNAHMEN Vorsichtsmaßnahmen 2. NAVIGATION Überblick Symbole 8. TECHNISCHE DATEN Anzeigen 9. GARANTIE 3. INTERVALLE Fahrmodus Intervallmodus 4. MENÜ Menüübersicht Fahrt Verlauf Sensor & Kopplung Training Gerät 5.
-
Seite 4: Kapitel 1: Erste Schritte
KAPITEL 1: ERSTE SCHRITTE Vielen Dank, dass Sie den CycleOps Joule gekauft haben. Dieses Benutzerhandbuch ist nur eines der Hilfsmittel, das Sie dabei unterstützt, die Funktionen des Joule kennenzulernen. Bitte besuchen Sie www.cycleops.com. Dort können Sie • mehr über Joule und das CycleOps-Produktsystem zu erfahren, zum Beispiel stationäre Trainer, Heimtrainer, Programme und Leistungsmessgeräte. -
Seite 5: Installation
KAPITEL 1: ERSTE SCHRITTE INSTALLATION Installation des CycleOps Joule MONTAGEHALTERUNG VORNE MONTAGEHALTERUNG VORBAU/LENKER O-Ringe: Unter dem Vorbau Kabelbinder um den Vorbau ODER oder Lenker kreuzen, und durch die Öffnungen führen und an den Haken befestigen BATTERIE Der Joule wird von einer CR2032-Knopfzellenbatterie mit Strom versorgt. - Seite 6 KAPITEL 2: NAVIGATION NAVIGATIONSÜBERSICHT Es befinden sich drei Tasten an der Seite des Joule und eine große Taste unter dem Display. TASTEN FUNKTION 11:31 * Einmal drücken, um durch die Anzeigen zu blättern [ENTER]-Taste * 3 Sekunden gedrückt halten – Zum Menü wechseln 23.2 * Einen Menüpunkt auswählen...
-
Seite 7: Symbole Bedeutung
KAPITEL 2: NAVIGATION SYMBOLE Der Joule verwendet Symbole für: SYMBOLE BEDEUTUNG INFO Trittfrequenz Die Umdrehungen pro Minute (U/min) der Kurbel, mit der Sie treten. Aktueller Steigungsgrad Der Neigungswinkel. Strecke Die Länge der Fahrt. Kilojoule ist ein Maßstab für die im Zeitverlauf aufgewandte Energie. Es Kilojoule ist die durchschnittliche Leistungsabgabe in Watt multipliziert mit der Zeit in Sekunden geteilt durch 1000. - Seite 8 KAPITEL 2: NAVIGATION ANZEIGEN Der Joule hat drei Anzeigen, die in PowerAgent individuell anpassbar sind. ANZEIGE 1 11:31 11:31 11:31 Aktuelle Geschwin- digkeit Durchschn. Leistung Geschwin- Fahrstrecke digkeit Strecke 25.3 25.3 21.5 25.3 21.5 21.5 Fahrzeit Durchschn./Max. Fahrt Max. Geschwindigkeit Max.
- Seite 9 KAPITEL 2: NAVIGATION ANZEIGEN ( Forts.) ANZEIGE 3 11:31 11:31 11:31 Aktuelle Ge- Geschwindigkeit schwindigkeit Steigungsgrad Fahrzeit Steigungsgrad -5.2 1:23:31 -5.2 1:23:31 -5.2 1:23:31 1x drücken 20.00MI alt-ft ft-gain Fahrzeit Starten Durchschnittliche 17.8 32.5 10287 23652 Geschwindigkeit Countdown Max. Geschwin- Höhe Strecke Gesamter Anstieg...
- Seite 10 KAPITEL 3: INTERVALLE FAHRT- VS. INTERVALLANSICHT [INTERVAL]-Taste Der Joule hat zwei Modi für die Anzeige der Daten: Drücken, um Intervalle die gesamte Fahrt und einen Teil der Fahrt. zu markieren INTERVALLE Intervalle sind nützlich, um Fahrtdaten in Bezug auf einen Abschnitt der Fahrt anzuzeigen, wie z.
- Seite 11 KAPITEL 4: MENÜ MENÜÜBERSICHT Rufen Sie das Menü auf, um den Fahrtenverlauf zu sehen, Sensoren zu koppeln, die Trainingsfunktion zu nutzen und das Gerät zu konfigurieren. VON DER ANZEIGE • [ENTER] drücken, um das 1x drücken, um vorwärts zu gehen •...
- Seite 12 KAPITEL 4: MENÜAUSWAHL (FAHRT & VERLAUF) VON DER ANZEIGE • [ENTER] drücken, 1x drücken, um vorwärts zu gehen • [ENTER] drücken, um einen um das Untermenü Punkt auszuwählen auszuwählen 1x drücken, um rückwärts zu gehen Drücken MENÜ>FAHRT MENÜ>FAHRT>AUSWAHLERGEBNISSE und 3 Sek. 11:31 gedrückt Fahrtdaten werden weiterhin angezeigt, aber nicht aufgezeichnet.
-
Seite 13: Kapitel 4: Menüauswahl (Sensoren)
KAPITEL 4: MENÜAUSWAHL (SENSOREN) Der Joule ist kompatibel mit vielen „ANT+“-Sensoren, die alle einen eigenen Code haben. VON DER ANZEIGE • [ENTER] drücken, • [ENTER] drücken, um einen 1x drücken, um vorwärts zu gehen um das Untermenü Punkt auszuwählen auszuwählen 1x drücken, um rückwärts zu gehen Drücken und 3 Sek. -
Seite 14: Kapitel 4: Menüauswahl (Workout & Gerät)
KAPITEL 4: MENÜAUSWAHL (WORKOUT & GERÄT) VON DER ANZEIGE • [ENTER] drücken, • [ENTER] drücken, um einen Punkt 1x drücken, um vorwärts zu gehen um das Untermenü auszuwählen auszuwählen 1x drücken, um rückwärts zu gehen MENÜ>WORKOUT MENÜ>WORKOUT>AUSWAHLERGEBNISSE Drücken 11:31 TRAINIEREN: KM/Meile und 3 Sek. - Seite 15 KAPITEL 4: MENÜAUSWAHL (ZURÜCK ZUR ANZEIGE) MENÜ>ZURÜCK ZUR ANZEIGE MENÜ>ZURÜCK ZUR ANZEIGE>AUSWAHLERGEBNISSE 11:31 ZURÜCK->ANZEIGE Zurück zur Anzeige 6 VON 6 zurück:-> Anzeige KAPITEL 5: DATEN & DOWNLOADS DOWNLOAD Um Joule weiter zu konfigurieren und die Anzeigen anzupassen, installieren Sie die PowerAgent-Software von www.cycleops.com/poweragent. Mit PowerAgent können Sie außerdem Ihre Fahrtdaten herunterladen Micro-USB und analysieren.
-
Seite 16: Kapitel 7: Wichtige Vorsichtsmassnahmen
Verdünner oder andere Lösungsmittel, um Teile zu reinigen. Nichtbefolgen dieser Vorsichtsmaßnahmen kann zu einem vorzeitigen Ausfall oder falschem Betrieb des Geräts und zum Erlöschen der Garantie führen. KAPITEL 8: TECHNISCHE DATEN TECHNISCHE DATEN FÜR CYCLEOPS JOULE Joule – Merkmale Joule – Technische Daten Höhe Abmessungen des Geräts... - Seite 17 • Die Saris Cycling Group hat die Option, Produkte, für die ein Garantieservice erforderlich ist, zu reparieren oder zu ersetzen. • Die Saris Cycling Group ersetzt alle defekten Geräte durch ein neues Gerät oder ersetzt das Gerät durch ein Gerät gleichen Werts.
