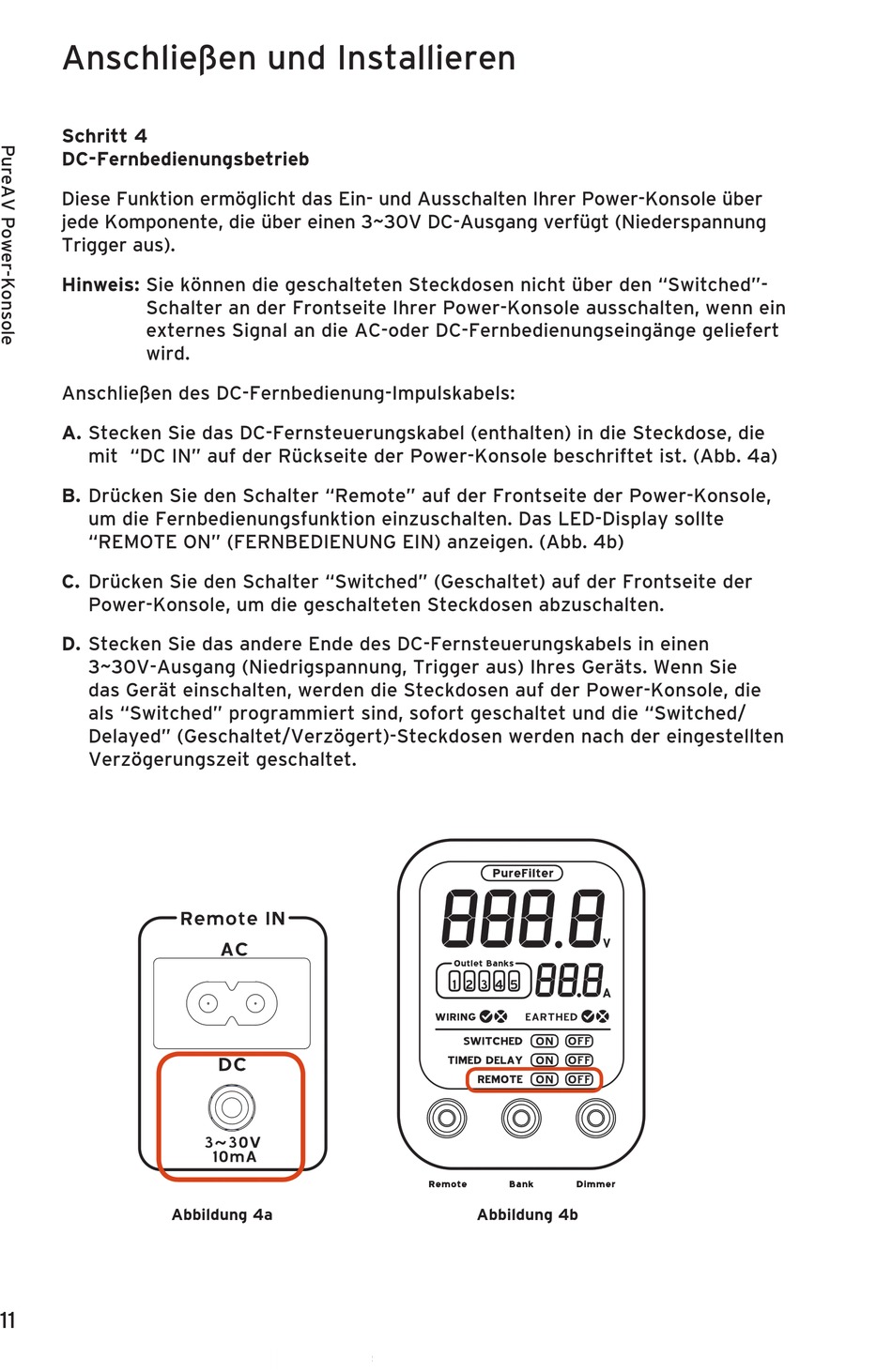

Anschließen und Installieren
Schritt 4
DC-Fernbedienungsbetrieb
Diese Funktion ermöglicht das Ein- und Ausschalten Ihrer Power-Konsole über
jede Komponente, die über einen 3~30V DC-Ausgang verfügt (Niederspannung
Trigger aus).
Hinweis: Sie können die geschalteten Steckdosen nicht über den "Switched"-
Schalter an der Frontseite Ihrer Power-Konsole ausschalten, wenn ein
externes Signal an die AC-oder DC-Fernbedienungseingänge geliefert
wird.
Anschließen des DC-Fernbedienung-Impulskabels:
A. Stecken Sie das DC-Fernsteuerungskabel (enthalten) in die Steckdose, die
mit "DC IN" auf der Rückseite der Power-Konsole beschriftet ist. (Abb. 4a)
B. Drücken Sie den Schalter "Remote" auf der Frontseite der Power-Konsole,
um die Fernbedienungsfunktion einzuschalten. Das LED-Display sollte
"REMOTE ON" (FERNBEDIENUNG EIN) anzeigen. (Abb. 4b)
C. Drücken Sie den Schalter "Switched" (Geschaltet) auf der Frontseite der
Power-Konsole, um die geschalteten Steckdosen abzuschalten.
D. Stecken Sie das andere Ende des DC-Fernsteuerungskabels in einen
3~30V-Ausgang (Niedrigspannung, Trigger aus) Ihres Geräts. Wenn Sie
das Gerät einschalten, werden die Steckdosen auf der Power-Konsole, die
als "Switched" programmiert sind, sofort geschaltet und die "Switched/
Delayed" (Geschaltet/Verzögert)-Steckdosen werden nach der eingestellten
Verzögerungszeit geschaltet.
11
Abbildung 4a
����
Abbildung 4b
