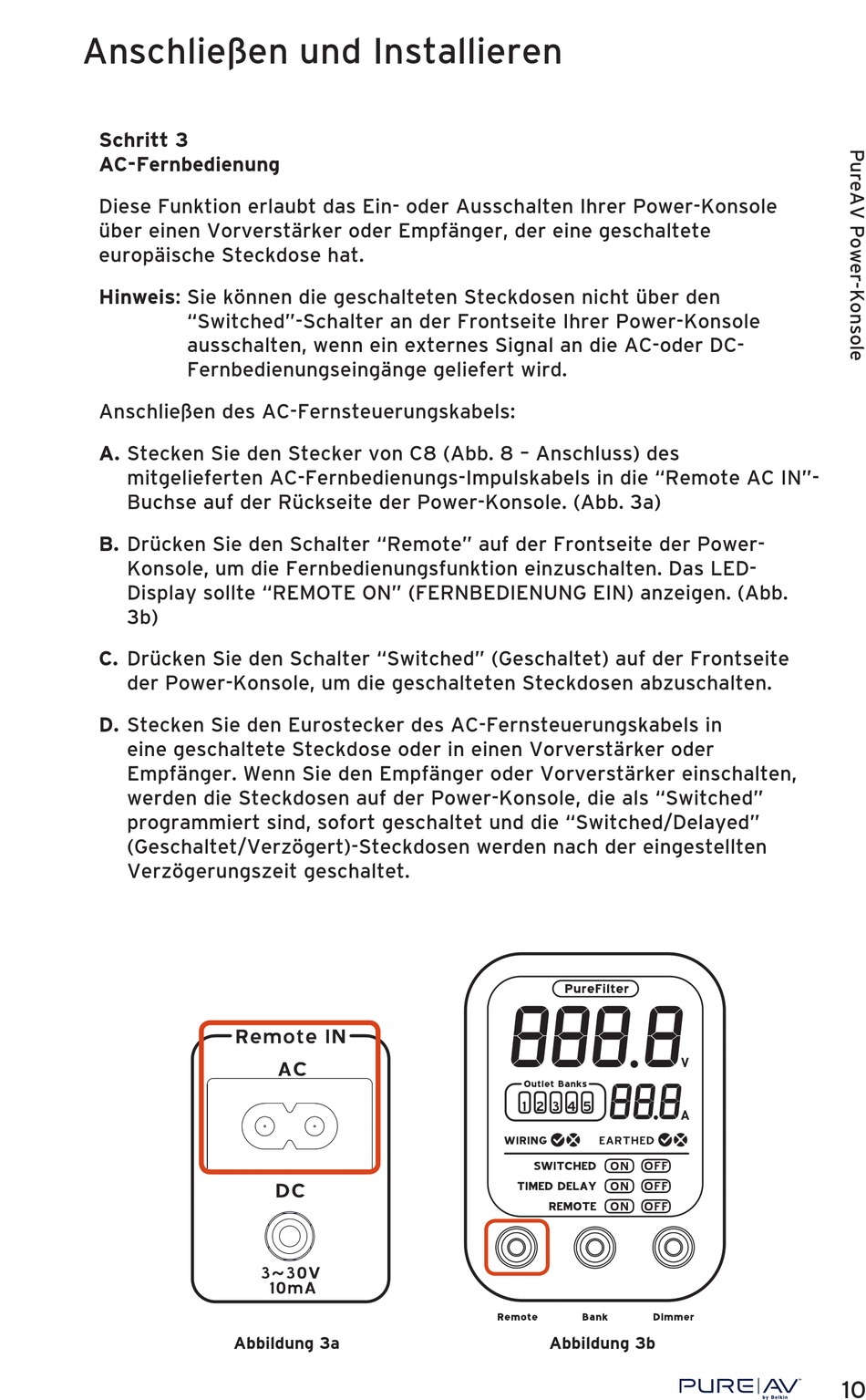

Anschließen und Installieren
Schritt 3
AC-Fernbedienung
Diese Funktion erlaubt das Ein- oder Ausschalten Ihrer Power-Konsole
über einen Vorverstärker oder Empfänger, der eine geschaltete
europäische Steckdose hat.
Hinweis: Sie können die geschalteten Steckdosen nicht über den
"Switched"-Schalter an der Frontseite Ihrer Power-Konsole
ausschalten, wenn ein externes Signal an die AC-oder DC-
Fernbedienungseingänge geliefert wird.
Anschließen des AC-Fernsteuerungskabels:
A. Stecken Sie den Stecker von C8 (Abb. 8 – Anschluss) des
mitgelieferten AC-Fernbedienungs-Impulskabels in die "Remote AC IN"-
Buchse auf der Rückseite der Power-Konsole. (Abb. 3a)
B. Drücken Sie den Schalter "Remote" auf der Frontseite der Power-
Konsole, um die Fernbedienungsfunktion einzuschalten. Das LED-
Display sollte "REMOTE ON" (FERNBEDIENUNG EIN) anzeigen. (Abb.
3b)
C. Drücken Sie den Schalter "Switched" (Geschaltet) auf der Frontseite
der Power-Konsole, um die geschalteten Steckdosen abzuschalten.
D. Stecken Sie den Eurostecker des AC-Fernsteuerungskabels in
eine geschaltete Steckdose oder in einen Vorverstärker oder
Empfänger. Wenn Sie den Empfänger oder Vorverstärker einschalten,
werden die Steckdosen auf der Power-Konsole, die als "Switched"
programmiert sind, sofort geschaltet und die "Switched/Delayed"
(Geschaltet/Verzögert)-Steckdosen werden nach der eingestellten
Verzögerungszeit geschaltet.
Abbildung 3a
����
Abbildung 3b
