Inhaltszusammenfassung für Pure AV PF50

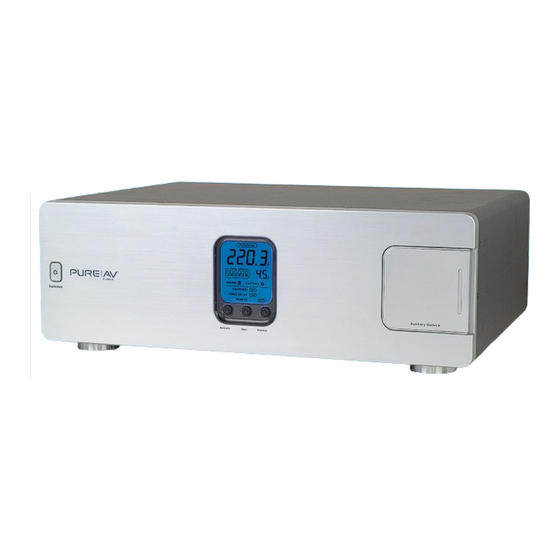

- Seite 1 ™ Heimkino-Stromschutz mit PureFilter -Technologie Power-Konsole PF50 Benutzerhandbuch AP41000ea3M...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Seite Einleitung ..................... 2 Sicherheitshinweise ................3 Verpackungsinhalt ................4 Funktionen der Power-Konsole ............5 Anschließen und Installieren Anschließen Ihrer Schritt 1 Power-Konsole (Optional) ......... 7 Schritt 2 Programmieren der Steckdosen ....8 Schritt 3 AC-Fernbedienungsbetrieb ......10 Schritt 4 DC-Fernbedienungsbetrieb ...... -
Seite 3: Einleitung
Einleitung Wir beglückwünschen Sie zum Kauf dieser PureAV Power-Konsole. Die Power-Konsole wurde entwickelt, um Ihr wertvolles Heimkino- System mit reinem, geschütztem und effizientem Strom zu versorgen. Die PureAV Power-Konsole garantiert, dass jeder Film, den Sie sich ansehen und jede Musik, die Sie hören, so klar und deutlich wie möglich wiedergegeben wird. -
Seite 4: Sicherheitshinweise
Sicherheitshinweise Warnung – Erdung Dieses Produkt muss über eine Steckdose direkt mit einer geerdeten Wechselstromleitung verbunden werden. Stecken Sie dieses Gerät nicht in die Steckdosen anderer elektrischer Geräte, wie Überspannun gsschutzgeräte, Mehrfachsteckdosen oder UPS-Geräte. Verbinden Sie dieses Produkt nicht mit einem Verlängerungskabel. Falls Sie dieses Produkt nicht direkt mit einer geerdeten Steckdose verbinden, kann dies zu körperlichen Verletzungen oder Schäden an Ihrem Gerät führen. -
Seite 5: Verpackungsinhalt
Website unter www.belkin.com oder wenden Sie sich an Ihr Umweltamt, die Müllabfuhr oder den Händler, bei dem Sie das Produkt erworben haben. Verpackungsinhalt • Benutzerhandbuch • PureAV Power-Konsole PF50 • Ein Paar Montagehalterungen • AC-Fernsteuerungskabel • DC-Fernsteuerungskabel (3.5mm Steckerkabel) • 1,8 m RJ45 Ethernet-Kabel – Für Breitbandanschlüsse •... -
Seite 6: Funktionen Der Power-Konsole
Funktionen der Power-Konsole Schalter - An- und Ausschalten der „geschalteten“ Steckdosen der Power-Konsole 2. Zusätzliche Steckdose - bietet digitalen Komponenten einen optimalen Anschluss, ideal for temporäre Verbindungen von Geräten wie Video/Digitalkameras, Spielkonsolen oder jedes andere Gerät, welches Sie anschließen möchten. 3. - Seite 7 Funktionen der Power-Konsole 12. Pay-Per-View/Telefonleitung Eingang/Ausgang - Schützt Pay-Per-View-, Telefon- oder DSL-Leitungen vor gefährlichen Stromschlägen, die Ihr Equipment beschädigen können; integrierter Splitter teilt eine Leitung in 2 13. Kabel TV, Antennen- und Satellitenkabel Eingang/Ausgang - Schützt Koaxial-Kabelverbindungen vor gefährlichen elektrischen Störungen von außen 14.
-
Seite 8: Anschließen Und Installieren
Anschließen und Installieren Schritt 1 Anschließen der Power-Konsole (optional) Die PureAV Power-Konsole kann in ein übliches AV-Equipmentregal oder in einem Schrank montiert werden. A. Nehmen Sie die Montagehalterungen aus der Verpackung. B. Stellen Sie sicher, dass die Power-Konsole nicht in einer Steckdose steckt. -
Seite 9: Schritt 2 Programmieren Der Steckdosen
Anschließen und Installieren Schritt 2 Programmieren der Steckdosen Jede Steckdose an der Rückseite der Power-Konsole PF50 ist programmierbar. Mit den Schiebeschaltern auf der Rückseite können Sie die Steckdosen für das Ein- oder Ausschalten programmieren, sowie für “Verzögert” oder “Immer-an” (keine Verzögerung) (Abb. 2). Sie können auch die Dauer der Verzögerung einstellen (5,10 oder 15 Sekunden). - Seite 10 Anschließen und Installieren die auf “Switched” (Geschaltet) und “Delay” (Verzögert) programmiert sind. Stellen Sie die Verzögerungszeit durch Auswahl von 5,10 oder 15 Sekunden (Abb. 2d). 15 Sekunden ist die empfohlene Verzögerungszeit für Fernsehverstärker. E. Trigger Out (Trigger AUS): Die Trigger-aus-Funktion gibt Ihnen die Möglichkeit, ein externes Gerät zu steuern, das über eine Fernbedienung verfügt, wie eine schwenkbare Filmleinwand oder ein Projektor, wenn die Power-Konsole eingeschaltet ist.
-
Seite 11: Schritt 3 Ac-Fernbedienungsbetrieb
Anschließen und Installieren Schritt 3 AC-Fernbedienung Diese Funktion erlaubt das Ein- oder Ausschalten Ihrer Power-Konsole über einen Vorverstärker oder Empfänger, der eine geschaltete europäische Steckdose hat. Hinweis: Sie können die geschalteten Steckdosen nicht über den “Switched”-Schalter an der Frontseite Ihrer Power-Konsole ausschalten, wenn ein externes Signal an die AC-oder DC- Fernbedienungseingänge geliefert wird. -
Seite 12: Schritt 4 Dc-Fernbedienungsbetrieb
Anschließen und Installieren Schritt 4 DC-Fernbedienungsbetrieb Diese Funktion ermöglicht das Ein- und Ausschalten Ihrer Power-Konsole über jede Komponente, die über einen 3~30V DC-Ausgang verfügt (Niederspannung Trigger aus). Hinweis: Sie können die geschalteten Steckdosen nicht über den “Switched”- Schalter an der Frontseite Ihrer Power-Konsole ausschalten, wenn ein externes Signal an die AC-oder DC-Fernbedienungseingänge geliefert wird. -
Seite 13: Schritt 5 Anschließen Der Digitalen Komponenten An Die Digitalen Filter
Schritt 5 Anschließen der digitalen Komponenten an die digitalen Filters Die PureAV Power-Konsole PF50 hat zwei isolierte digitale Filter (Bank 01 und Bank 02); Die digitalen Filter filtern auch Geräusche, die von digitalen Geräten erzeugt werden, wie z.B. DVD-Spieler, und isolieren Ihre digitalen Geräte von angschlossenen Video/Audiogeräten und... -
Seite 14: Schritt 6 Verbinden Der Videokomponenten An Die Videofilter
Anschließen und Installieren Schritt 6 Anschließen der Videokomponenten mit dem Videofilter Die PureAV Power-Konsole verfügt über einen isolierten Videofilter, der reinen und störungsfreien Strom an alle Ihre Videogeräte liefert. Der Videofilter schirmt Ihre Videogeräte auch von angeschlossenen digitalen und leistungsstarken Audiogeräten ab. A. -
Seite 15: Schritt 7 Verbinden Der Audiokomponenten Mit Dem Audiofilter
Anschließen und Installieren Schritt 7 Anschließen der Audiokomponenten mit dem Audiofilter Die PureAV Power-Konsole verfügt über einen isolierten Audiofilter, der reinen und störungsfreien Strom an alle Ihre Audiokomponenten liefert. Der Audiofilter schirmt Ihre Audiogeräte auch von angeschlossenen Digital,- Video- und leistungsstarken Audiogeräten ab. A. -
Seite 16: Schritt 8 Verbinden Der Audio-Hochstromfilter
Anschließen und Installieren Schritt 8 Anschließen des leistungsstarken Audiofilters Die HiCurrent-Steckdose wurde speziell entwickelt, um Wechselstrom- Störungsrauschen zu filtern, wenn leistungsstarke Verstärker und andere energieintensive Audiogeräte angeschlossen sind. Hinweis: Diese Steckdosenreihe sollte für “Delay” (Verzögerung) programmiert sein. Sie können die Verstärker daher vor anderen Geräten an- und ausschalten und damit dieses störende und potentiell schädliche “Knacksen”... -
Seite 17: Schritt 9 Anschließen Der Pay-Per-View-/ Telefonleitung
Anschließen und Installieren Schritt 9 Anschließen der Pay-Per-View-/Telefonleitung Die PureAV Power-Konsole wird mit Pay-Per-View-/ Telefonleitungsschutz mit einem integriertem Splitter geliefert. Dies sind Standard-RJ11-Telefonbuchsen, die mit “Telefon” (Phone) beschriftet sind. A. Verbinden Sie das eine Ende Ihres Telefonkabels mit der Wandsteckdose, an Sie sonst Ihre Telefonleitung anschließen. Schließen Sie das andere Ende des Kabels mit der Telefonbuchse “IN”... -
Seite 18: Schritt 10 Anschließen Der Kabelanschluss-/ Satellitenkabel
Anschließen und Installieren Schritt 10 Anschließen der Kabelanschluss-/Satellitenkabel Die PureAV Power-Konsole verfügt über zwei Paar F-Koaxialkabelverbindungen und ein Paar Antennenkabelbuchsen, um Ihr System vor schädlichen Störungen zu schützen, die über Ihre Kabel-/Satelliten-/Antennenverbindungen in den Kreislauf gelangen können. Sie benötigen weitere Koaxialkabel, um die Power- Konsole an Ihre Heimkino-Geräte anzuschließen. -
Seite 19: Schritt 11 Anschließen Der Breitband-Ethernet-Leitung
Anschließen und Installieren Schritt 11 Anschließen der Breitband-Ethernet-Leitung Die PureAV Power-Konsole ist mit einem Breitband-Ethernetschutz ausgestattet. Dies sind Standard-RJ45-Ethernetports, die mit “Network” (Netzwerk) gekennzeichnet sind. A. Verbinden Sie ein Ende eines RJ45-Netzwerkkabels mit einem Netzwerk-Port (entweder direkt an einen Router oder an einen Kabelnetzwerk-Wandanschluss). -
Seite 20: Bedienung
Bedienung Zentrale LCD-Kontrollanzeige Die PureAV Power-Konsole ist mit einer fortschrittlichem LCD- Kontrollanzeige ausgestattet. Die meisten Funktionen der Power- Konsole können über dieses Display überwacht werden. A. PureFilter-Leuchte – Zeigt an, dass die PureFilter Mehrphasen- Schaltung richtig funktioniert. B. Spannungsmesser – zeigt die Eingangsspannung an (Spannung, die von der Wandsteckdose an die Power-Konsole geleitet wird). - Seite 21 Bedienung K. Reihenauswahl-Taste – ermöglicht die Auswahl der zu überwachenden Steckdosen; drücken Sie die Taste mehrmals ein, um entweder eine einzelne Dose (Abb. 5a) oder alle Steckdosen auszuwählen (Abb. 5b). L. Dimmer-Taste – stellt die Helligkeit der LCD-Kontrollanzeige ein; drücken Sie die Taste mehrmals ein, um die Helligkeitsstufe zu wechseln.
-
Seite 22: Technische Daten
Technische Daten Daten PF50 Elektrische Daten 240V~13A/3120W Gewicht (kg.) 7.1kg. Abmessungen (mm): 435 x 329 x 153mm (LxWxH) Anzahl der Steckdosen 10 programmierbare Steckdosen Kabellänge 3M - SD1000 Energie in Joule 8.750J Maximaler Überlaststrom 300.000A Reaktionszeit <1 Nanosekunde Koaxialschutz 3-ein; 3-aus Telefonschutz 1-ein;... -
Seite 23: Fehlerbehebung
Fehlerbehebung Die Power-Konsole ist nicht in Betrieb (keine Stromversorgung) • Prüfen Sie die richtige Verbindung der Power-Konsole mit einer richtig geerdeten Wandsteckdose. Einige Steckdosen haben einen Schalter der angeschaltet werden muss, damit die Stromversorgung über die Dose freigegeben ist. • Eventuell sind zu viele Geräte an die Power-Konsole angeschlossen, was zu einer Überladung geführt und den Schutzschalter ausgelöst hat. - Seite 24 Fehlerbehebung Die “Cross-Wired”-Anzeige leuchtet. • Prüfen Sie die richtige Verbindung der Power-Konsole mit einer richtig geerdeten Wandsteckdose. Verwenden Sie keine Steckeradapter. • Dadurch wird angezeigt, dass Phase und Nullleiter vertauscht sind. Lösen Sie die Power-Konsole von der Steckdose und wenden Sie sich an einen Elektriker.
-
Seite 25: Verzeichnis Der Power-Terminologie
Verzeichnis der Power-Terminologie Wechselstrom (Alternating Current - AC): Der Strom, der über eine Wandsteckdose in Ihr Haus geleitet wird. Dies ist ein elektrischer Strom in Form einer Sinuskurve, die ohne Unterbrechung rauf und runter oszilliert. A: Eine Abkürzung für Ampere. Dies ist die Einheit für elektrische Stromstärke. -
Seite 26: Garantie Für Angeschlossene Geräte
E200.000 Für das Modell AP21000xx3M (PF40), bis zu einer Maximalsumme von E300.000 Für das Modell AP41000xx3M (PF50), bis zu einer Maximalsumme von E400.000 Der angemessene Marktwert eines Geräts ist der aktuelle Handelspreis desselben oder eines vergleichbaren Modells oder Typs, so wie mit Belkin zum Zeitpunkt der Reklamation vereinbart. - Seite 27 Garantie für angeschlossene Geräte Überprüfung zur Verfügung stehen, bis der Reklamationsvorgang abgeschlossen ist. Wenn Ansprüche beglichen werden, behält sich Belkin Limited das Recht vor, Ersatzansprüche an eine bestehende Versicherung der oder des Anspruchsberechtigten zu übertragen. Alle hier geleisteten Garantien verlieren ihre Gültigkeit, wenn die PureAV Power-Konsole nicht ordnungsgemäß...
- Seite 28 Garantie für angeschlossene Geräte werden. Ansonsten verliert die Garantie für angeschlossene Geräte ihre Gültigkeit. Diese Garantie gilt nur für Produkte, die im dem Land verwendet werden, für das sie gedacht sind. Um eine Schadensmeldung im Rahmen der Garantie für angeschlossene Geräte mitzuteilen, gehen Sie folgendermaßen vor: 1.
