MINIMIC MIC800

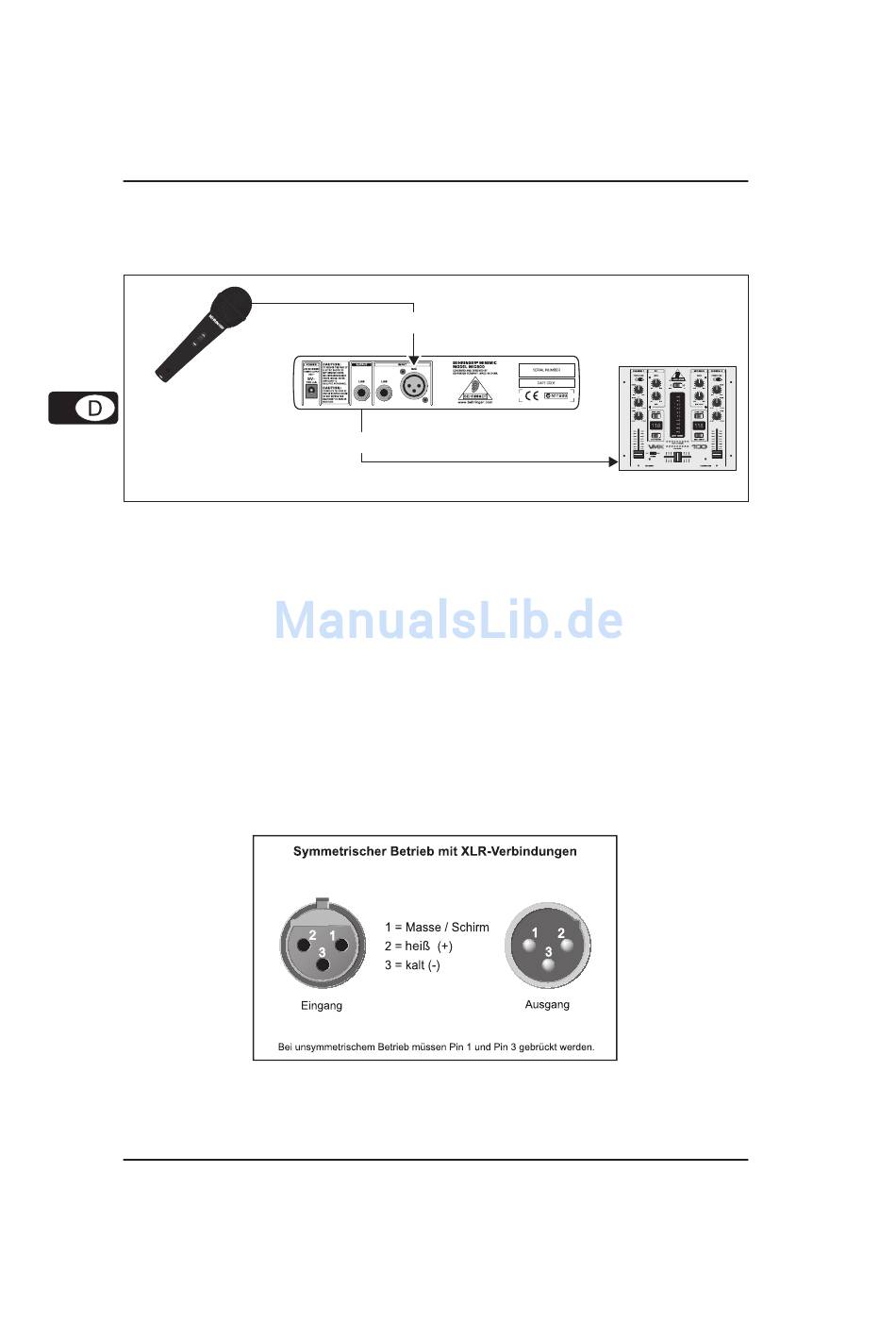

Das folgende Beispiel zeigt eine Anwendungsmöglichkeit des MIC800 in Ihrem Setup:
ULTRAVOICE
XM1800S
Benutzung des MIC800 mit weiteren Produkten der BEHRINGER Mini Serie
Der MIC800 gehört zur BEHRINGER Mini Serie. Weitere Informationen, wie Sie den MIC800 mit
weiteren Produkten dieser Serie verwenden können, finden Sie im Kapitel 6. WEITERE MINI
PRODUKTE.
In diesem Kapitel erhalten Sie Informationen über die Steckerarten, mit denen Mikrofone und
sonstiges Audio-Equipment mit dem MIC800 verbunden werden können.
Für Mikrofone
Verwenden Sie zum Anschluss von Mikrofonen an den MIC800 symmetrische Mikrofonkabel mit
XLR-Steckern. Die nachfolgende Grafik zeigt den Eingang des MIC800 und den entsprechenden
XLR-Anschluss (Ausgang):
Abb. 4.1: Symmetrisches Kabel mit XLR-Stecker
12
3. ANWENDUNGSBEISPIEL
Input
Output
Abb. 3.1: Anwendungsbeispiel
4. ANSCHLÜSSE
4. ANSCHLÜSSE
MINIMIC MIC800
PRO MIXER VMX100
