8

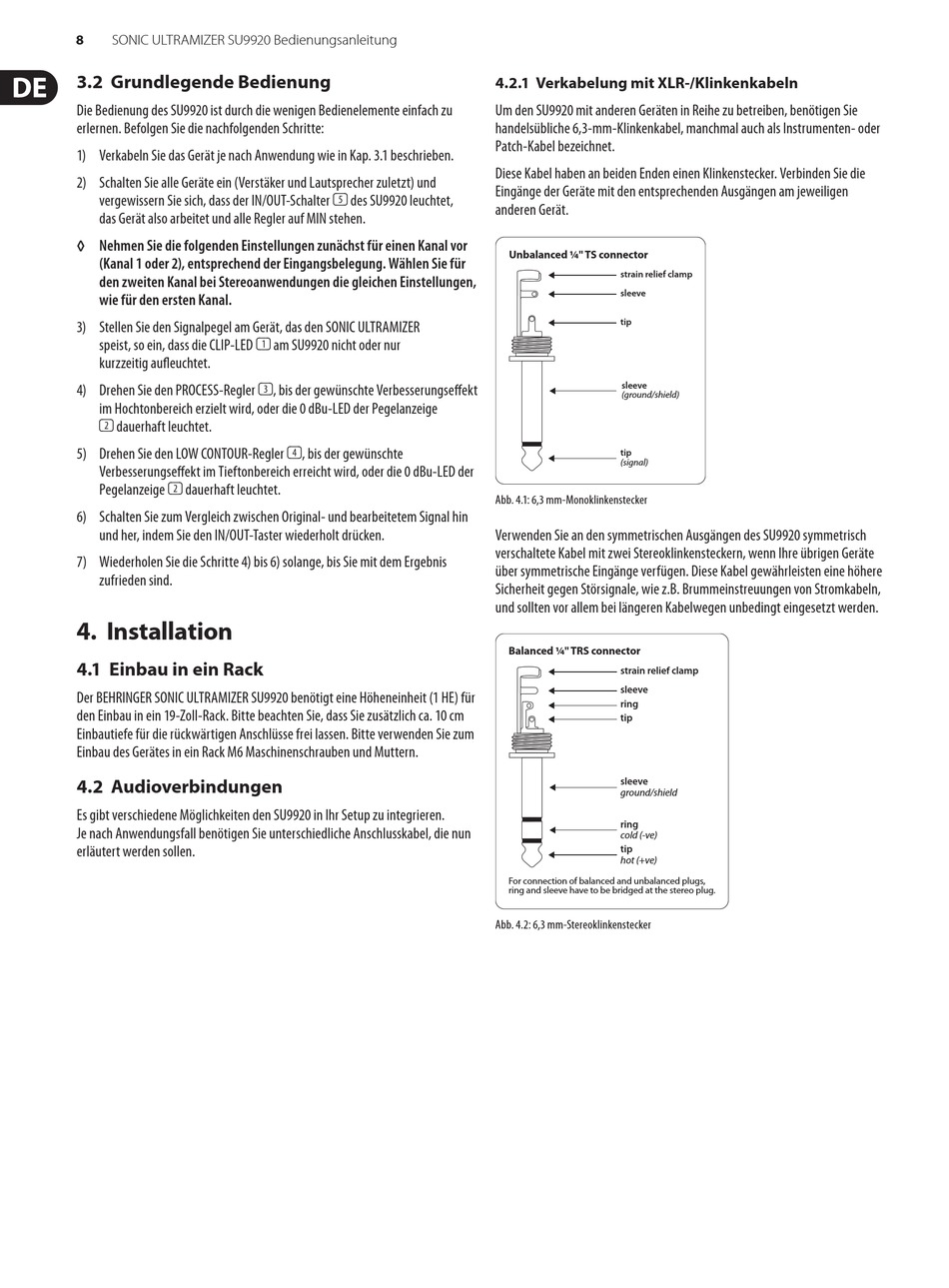

SONIC ULTRAMIZER SU9920 Bedienungsanleitung
3.2 Grundlegende Bedienung
Die Bedienung des SU9920 ist durch die wenigen Bedienelemente einfach zu
erlernen. Befolgen Sie die nachfolgenden Schritte:
1) Verkabeln Sie das Gerät je nach Anwendung wie in Kap. 3.1 beschrieben.
2) Schalten Sie alle Geräte ein (Verstäker und Lautsprecher zuletzt) und
vergewissern Sie sich, dass der IN/OUT-Schalter (5) des SU9920 leuchtet,
das Gerät also arbeitet und alle Regler auf MIN stehen.
◊
Nehmen Sie die folgenden Einstellungen zunächst für einen Kanal vor
(Kanal 1 oder 2), entsprechend der Eingangsbelegung. Wählen Sie für
den zweiten Kanal bei Stereoanwendungen die gleichen Einstellungen,
wie für den ersten Kanal.
3) Stellen Sie den Signalpegel am Gerät, das den SONIC ULTRAMIZER
speist, so ein, dass die CLIP-LED (1) am SU9920 nicht oder nur
kurzzeitig aufleuchtet.
4) Drehen Sie den PROCESS-Regler (3) , bis der gewünschte Verbesserungseffekt
im Hochtonbereich erzielt wird, oder die 0 dBu-LED der Pegelanzeige
(2) dauerhaft leuchtet.
5) Drehen Sie den LOW CONTOUR-Regler (4) , bis der gewünschte
Verbesserungseffekt im Tieftonbereich erreicht wird, oder die 0 dBu-LED der
Pegelanzeige (2) dauerhaft leuchtet.
6) Schalten Sie zum Vergleich zwischen Original- und bearbeitetem Signal hin
und her, indem Sie den IN/OUT-Taster wiederholt drücken.
7) Wiederholen Sie die Schritte 4) bis 6) solange, bis Sie mit dem Ergebnis
zufrieden sind.
4. Installation
4.1 Einbau in ein Rack
Der BEHRINGER SONIC ULTRAMIZER SU9920 benötigt eine Höheneinheit (1 HE) für
den Einbau in ein 19-Zoll-Rack. Bitte beachten Sie, dass Sie zusätzlich ca. 10 cm
Einbautiefe für die rückwärtigen Anschlüsse frei lassen. Bitte verwenden Sie zum
Einbau des Gerätes in ein Rack M6 Maschinenschrauben und Muttern.
4.2 Audioverbindungen
Es gibt verschiedene Möglichkeiten den SU9920 in Ihr Setup zu integrieren.
Je nach Anwendungsfall benötigen Sie unterschiedliche Anschlusskabel, die nun
erläutert werden sollen.
4.2.1 Verkabelung mit XLR-/Klinkenkabeln
Um den SU9920 mit anderen Geräten in Reihe zu betreiben, benötigen Sie
handelsübliche 6,3-mm-Klinkenkabel, manchmal auch als Instrumenten- oder
Patch-Kabel bezeichnet.
Diese Kabel haben an beiden Enden einen Klinkenstecker. Verbinden Sie die
Eingänge der Geräte mit den entsprechenden Ausgängen am jeweiligen
anderen Gerät.
Unbalanced ¼" TS connector
strain relief clamp
sleeve
tip
sleeve
(ground/shield)
tip
(signal)
Abb. 4.1: 6,3 mm-Monoklinkenstecker
Verwenden Sie an den symmetrischen Ausgängen des SU9920 symmetrisch
verschaltete Kabel mit zwei Stereoklinkensteckern, wenn Ihre übrigen Geräte
über symmetrische Eingänge verfügen. Diese Kabel gewährleisten eine höhere
Sicherheit gegen Störsignale, wie z.B. Brummeinstreuungen von Stromkabeln,
und sollten vor allem bei längeren Kabelwegen unbedingt eingesetzt werden.
Balanced ¼" TRS connector
strain relief clamp
sleeve
ring
tip
sleeve
ground/shield
ring
cold (-ve)
tip
hot (+ve)
For connection of balanced and unbalanced plugs,
ring and sleeve have to be bridged at the stereo plug.
Abb. 4.2: 6,3 mm-Stereoklinkenstecker
