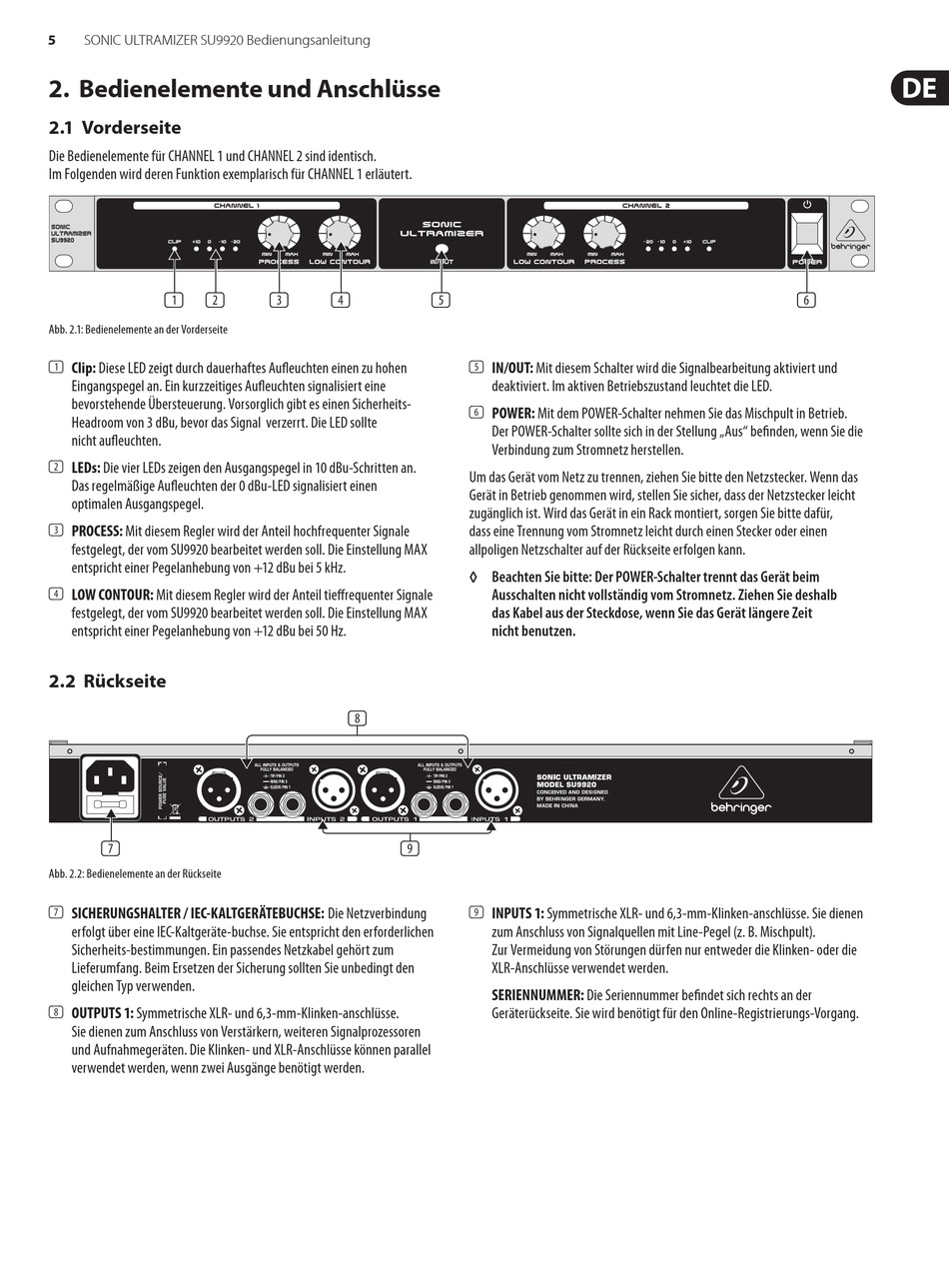

SONIC ULTRAMIZER SU9920 Bedienungsanleitung
2. Bedienelemente und Anschlüsse
2.1 Vorderseite
Die Bedienelemente für CHANNEL 1 und CHANNEL 2 sind identisch.
Im Folgenden wird deren Funktion exemplarisch für CHANNEL 1 erläutert.
(1)
(2)
Abb. 2.1: Bedienelemente an der Vorderseite
(1) Clip: Diese LED zeigt durch dauerhaftes Aufleuchten einen zu hohen
Eingangspegel an. Ein kurzzeitiges Aufleuchten signalisiert eine
bevorstehende Übersteuerung. Vorsorglich gibt es einen Sicherheits-
Headroom von 3 dBu, bevor das Signal verzerrt. Die LED sollte
nicht aufleuchten.
(2) LEDs: Die vier LEDs zeigen den Ausgangspegel in 10 dBu-Schritten an.
Das regelmäßige Aufleuchten der 0 dBu-LED signalisiert einen
optimalen Ausgangspegel.
(3) PROCESS: Mit diesem Regler wird der Anteil hochfrequenter Signale
festgelegt, der vom SU9920 bearbeitet werden soll. Die Einstellung MAX
entspricht einer Pegelanhebung von +12 dBu bei 5 kHz.
(4) LOW CONTOUR: Mit diesem Regler wird der Anteil tieffrequenter Signale
festgelegt, der vom SU9920 bearbeitet werden soll. Die Einstellung MAX
entspricht einer Pegelanhebung von +12 dBu bei 50 Hz.
2.2 Rückseite
(7)
Abb. 2.2: Bedienelemente an der Rückseite
(7) SICHERUNGSHALTER / IEC-KALTGERÄTEBUCHSE: Die Netzverbindung
erfolgt über eine IEC-Kaltgeräte-buchse. Sie entspricht den erforderlichen
Sicherheits-bestimmungen. Ein passendes Netzkabel gehört zum
Lieferumfang. Beim Ersetzen der Sicherung sollten Sie unbedingt den
gleichen Typ verwenden.
(8) OUTPUTS 1: Symmetrische XLR- und 6,3-mm-Klinken-anschlüsse.
Sie dienen zum Anschluss von Verstärkern, weiteren Signalprozessoren
und Aufnahmegeräten. Die Klinken- und XLR-Anschlüsse können parallel
verwendet werden, wenn zwei Ausgänge benötigt werden.
(3)
(4)
(5)
(8)
(9)
(5) IN/OUT: Mit diesem Schalter wird die Signalbearbeitung aktiviert und
deaktiviert. Im aktiven Betriebszustand leuchtet die LED.
(6) POWER: Mit dem POWER-Schalter nehmen Sie das Mischpult in Betrieb.
Der POWER-Schalter sollte sich in der Stellung „Aus" befinden, wenn Sie die
Verbindung zum Stromnetz herstellen.
Um das Gerät vom Netz zu trennen, ziehen Sie bitte den Netzstecker. Wenn das
Gerät in Betrieb genommen wird, stellen Sie sicher, dass der Netzstecker leicht
zugänglich ist. Wird das Gerät in ein Rack montiert, sorgen Sie bitte dafür,
dass eine Trennung vom Stromnetz leicht durch einen Stecker oder einen
allpoligen Netzschalter auf der Rückseite erfolgen kann.
◊
Beachten Sie bitte: Der POWER-Schalter trennt das Gerät beim
Ausschalten nicht vollständig vom Stromnetz. Ziehen Sie deshalb
das Kabel aus der Steckdose, wenn Sie das Gerät längere Zeit
nicht benutzen.
(9) INPUTS 1: Symmetrische XLR- und 6,3-mm-Klinken-anschlüsse. Sie dienen
zum Anschluss von Signalquellen mit Line-Pegel (z. B. Mischpult).
Zur Vermeidung von Störungen dürfen nur entweder die Klinken- oder die
XLR-Anschlüsse verwendet werden.
SERIENNUMMER: Die Seriennummer befindet sich rechts an der
Geräterückseite. Sie wird benötigt für den Online-Registrierungs-Vorgang.
(6)
