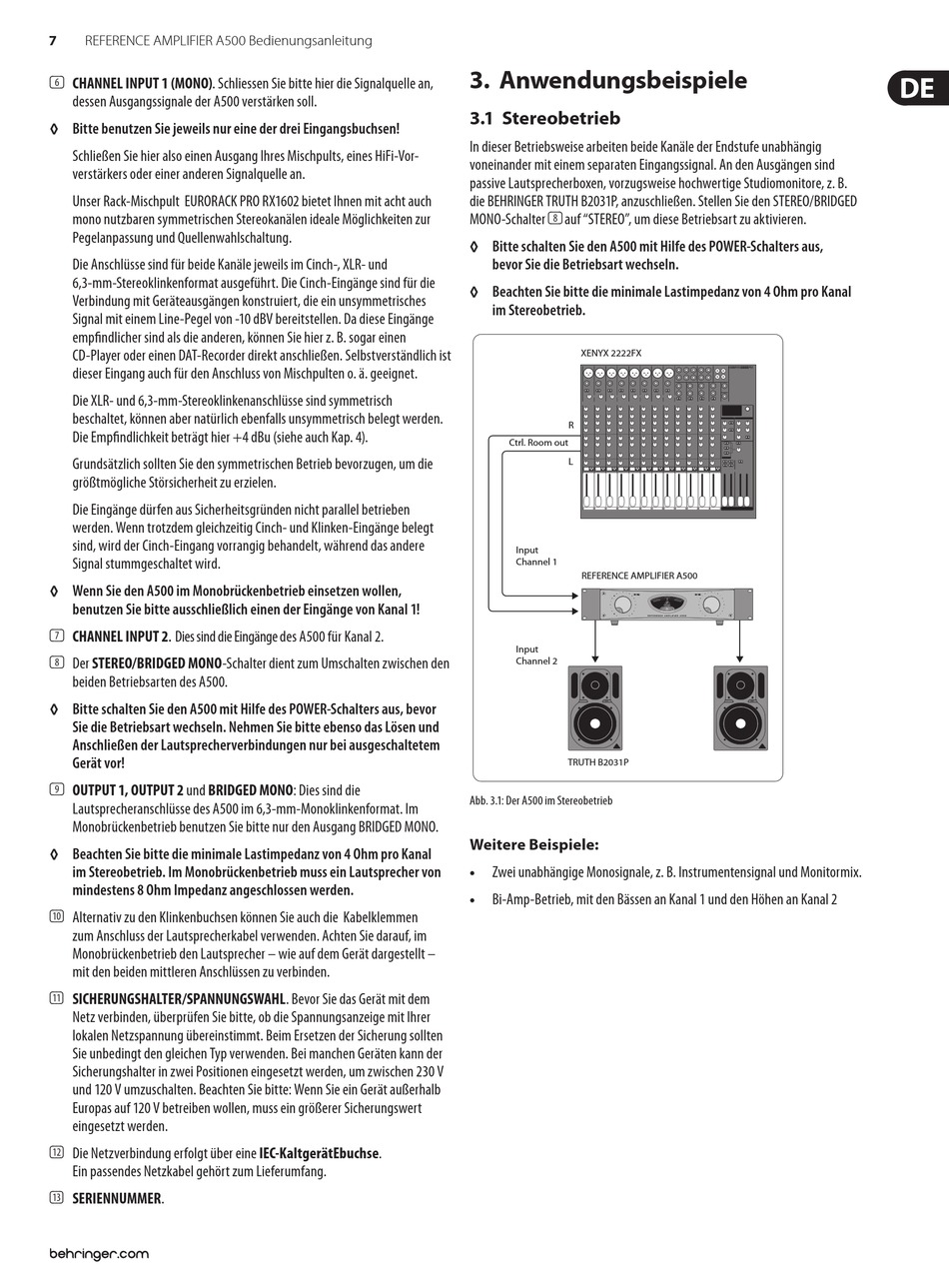

REFERENCE AMPLIFIER A500 Bedienungsanleitung
(6) CHANNEL INPUT 1 (MONO). Schliessen Sie bitte hier die Signalquelle an,
dessen Ausgangs signale der A500 verstärken soll.
◊
Bitte benutzen Sie jeweils nur eine der drei Eingangs buchsen!
Schließen Sie hier also einen Ausgang Ihres Mischpults, eines HiFi-Vor-
verstärkers oder einer anderen Signalquelle an.
Unser Rack-Mischpult EURORACK PRO RX1602 bietet Ihnen mit acht auch
mono nutzbaren symmetrischen Stereo kanälen ideale Möglichkeiten zur
Pegelanpassung und Quellen wahl schaltung.
Die Anschlüsse sind für beide Kanäle jeweils im Cinch-, XLR- und
6,3-mm-Stereoklinkenformat ausgeführt. Die Cinch-Eingänge sind für die
Verbindung mit Geräte ausgängen konstruiert, die ein unsymmetrisches
Signal mit einem Line-Pegel von -10 dBV bereitstellen. Da diese Eingänge
empfindlicher sind als die anderen, können Sie hier z. B. sogar einen
CD-Player oder einen DAT-Recorder direkt anschließen. Selbstverständlich ist
dieser Eingang auch für den Anschluss von Mischpulten o. ä. geeignet.
Die XLR- und 6,3-mm-Stereoklinkenanschlüsse sind symmetrisch
beschaltet, können aber natürlich ebenfalls un symmetrisch belegt werden.
Die Empfindlichkeit beträgt hier +4 dBu (siehe auch Kap. 4).
Grundsätzlich sollten Sie den symmetrischen Betrieb bevorzugen, um die
größtmögliche Störsicherheit zu erzielen.
Die Eingänge dürfen aus Sicherheitsgründen nicht parallel betrieben
werden. Wenn trotzdem gleichzeitig Cinch- und Klinken-Eingänge belegt
sind, wird der Cinch-Eingang vorrangig behandelt, während das andere
Signal stummgeschaltet wird.
◊
Wenn Sie den A500 im Monobrückenbetrieb einsetzen wollen,
benutzen Sie bitte ausschließlich einen der Eingänge von Kanal 1!
(7) CHANNEL INPUT 2. Dies sind die Eingänge des A500 für Kanal 2.
(8) Der STEREO/BRIDGED MONO-Schalter dient zum Umschalten zwischen den
beiden Betriebsarten des A500.
◊
Bitte schalten Sie den A500 mit Hilfe des POWER-Schalters aus, bevor
Sie die Betriebsart wechseln. Nehmen Sie bitte ebenso das Lösen und
An schließen der Lautsprecherverbindungen nur bei ausgeschaltetem
Gerät vor!
(9) OUTPUT 1, OUTPUT 2 und BRIDGED MONO: Dies sind die
Lautsprecheranschlüsse des A500 im 6,3-mm-Mono klinken format. Im
Monobrückenbetrieb benutzen Sie bitte nur den Ausgang BRIDGED MONO.
◊
Beachten Sie bitte die minimale Lastimpedanz von 4 Ohm pro Kanal
im Stereo betrieb. Im Monobrückenbetrieb muss ein Laut sprecher von
mindestens 8 Ohm Impedanz angeschlossen werden.
(10) Alternativ zu den Klinkenbuchsen können Sie auch die Kabelklemmen
zum Anschluss der Lautsprecherkabel verwenden. Achten Sie darauf, im
Monobrückenbetrieb den Lautsprecher – wie auf dem Gerät dargestellt –
mit den beiden mittleren Anschlüssen zu verbinden.
(11) SICHERUNGSHALTER/SPANNUNGSWAHL. Bevor Sie das Gerät mit dem
Netz verbinden, überprüfen Sie bitte, ob die Spannungsanzeige mit Ihrer
lokalen Netzspannung übereinstimmt. Beim Ersetzen der Sicherung sollten
Sie unbedingt den gleichen Typ verwenden. Bei manchen Geräten kann der
Sicherungshalter in zwei Positionen eingesetzt werden, um zwischen 230 V
und 120 V umzuschalten. Beachten Sie bitte: Wenn Sie ein Gerät außerhalb
Europas auf 120 V betreiben wollen, muss ein größerer Sicherungswert
eingesetzt werden.
(12) Die Netzverbindung erfolgt über eine IEC-KaltgerätE buchse.
Ein passendes Netzkabel gehört zum Lieferumfang.
(13) SERIENNUMMER.

3. Anwendungsbeispiele

3.1 Stereobetrieb

In dieser Betriebsweise arbeiten beide Kanäle der Endstufe unabhängig
voneinander mit einem separaten Eingangssignal. An den Ausgängen sind
passive Lautsprecherboxen, vorzugs weise hochwertige Studiomonitore, z. B.
die BEHRINGER TRUTH B2031P, anzuschließen. Stellen Sie den STEREO/BRIDGED
MONO-Schalter (8) auf "STEREO", um diese Betriebsart zu aktivieren.
◊
Bitte schalten Sie den A500 mit Hilfe des POWER-Schalters aus,
bevor Sie die Betriebsart wechseln.
◊
Beachten Sie bitte die minimale Lastimpedanz von 4 Ohm pro Kanal
im Stereo betrieb.
XENYX 2222FX
R
Ctrl. Room out
L
Input
Channel 1
REFERENCE AMPLIFIER A500
Input
Channel 2
TRUTH B2031P
Abb. 3.1: Der A500 im Stereobetrieb

Weitere Beispiele:

• Zwei unabhängige Monosignale, z. B. Instrumenten signal und Monitormix.
• Bi-Amp-Betrieb, mit den Bässen an Kanal 1 und den Höhen an Kanal 2
